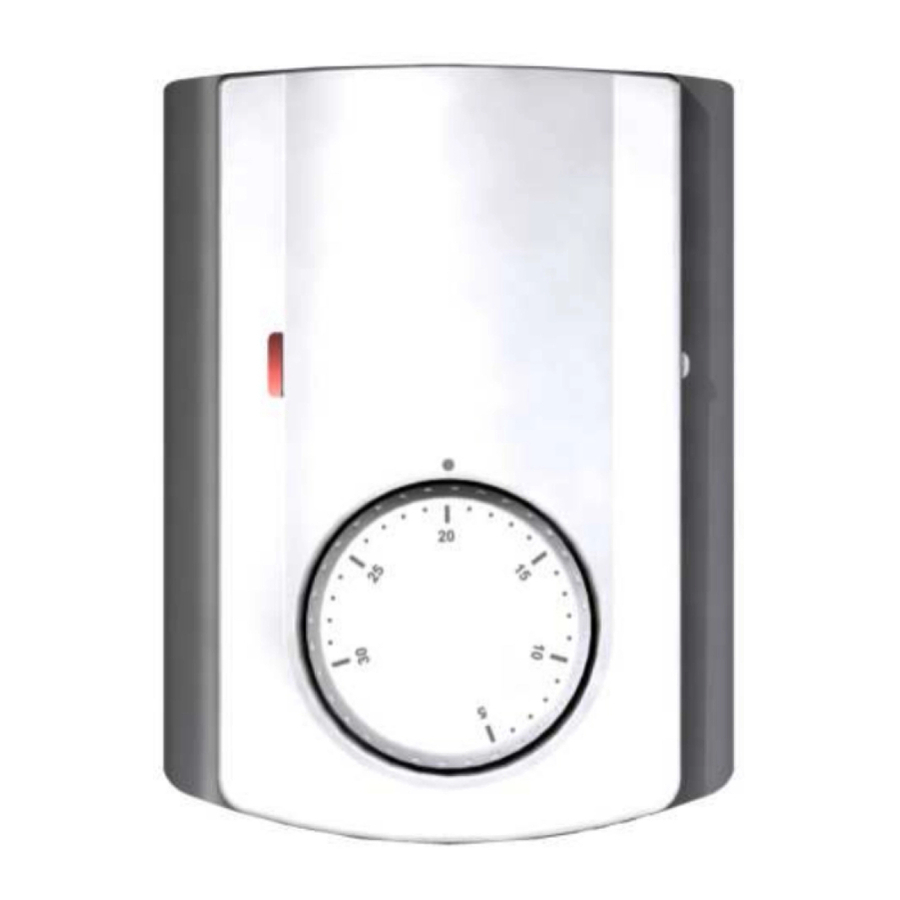

Purmo TempCo Comfort 24V - Priručnik za termostat

Sadržaj

Uvod


Prije početka rada, instalater bi trebao pažljivo pročitati ovaj Priručnik za instalaciju i rad, te se uvjeriti da su sve upute sadržane u njemu shvaćene i poštivane.

  • Termostat bi trebalo montirati, koristiti i održavati samo posebno obučeno osoblje. Osoblju na obuci dopušteno je rukovati proizvodom samo pod nadzorom iskusnog montera. Uz poštivanje gore navedenih uvjeta, proizvođač preuzima odgovornost za opremu kako je predviđeno zakonskim odredbama.
  • Sve upute u ovom priručniku za instalaciju i rad treba poštivati prilikom rada s regulatorom. Svaka druga primjena nije u skladu s propisima. Proizvođač ne snosi odgovornost u slučaju nestručne uporabe regulatora. Sve preinake i dopune nisu dopuštene iz sigurnosnih razloga. Održavanje smiju obavljati samo servisi koje je odobrio proizvođač.
  • Funkcionalnost regulatora ovisi o modelu i opremi. Ova uputa za instalaciju je dio proizvoda i mora se dobiti.

PRIMJENA

  • UFH termostat je razvijen za kontrolu i upravljanje aktuatorima koji se montiraju na razdjelnik.
  • Termostat se obično koristi u kombinaciji s kompletnom priključnom kutijom "UFH-MASTER" sa ili bez "Modula za grijanje i hlađenje" za spajanje svih električnih i hidrauličkih komponenti instalacije kao što su cirkulacijska pumpa, aktuatori...
  • Regulatori su dizajnirani za upotrebu u stambenim prostorijama, uredskim prostorima i industrijskim objektima. Provjerite je li instalacija u skladu s postojećim propisima prije rada kako biste osigurali pravilnu uporabu instalacije.

SIGURNOSNE UPUTE

Prije početka rada isključite napajanje!

  • Svi radovi na instalaciji i ožičenju vezani uz regulator moraju se izvoditi samo kada je uređaj isključen iz napajanja. Uređaj bi trebalo priključiti i pustiti u rad samo kvalificirano osoblje. Obavezno se pridržavajte važećih sigurnosnih propisa.
  • Priključne kutije nisu otporne na prskanje niti kapanje. Stoga se moraju montirati na suhom mjestu.
  • Ni pod kojim okolnostima nemojte zamijeniti priključke senzora, aktuatora i 24V priključke! Zamjena ovih priključaka može dovesti do električnih opasnosti opasnih po život ili do uništenja uređaja i spojenih senzora i drugih uređaja.

Korisnički vodič

UFH – 24VAC Analogni termostat s NSB i H&C funkcijom

  • Žičani analogni termostat (24VAC) posebno dizajniran za kontrolu vašeg podnog grijanja i hlađenja kojim upravlja aktuator (NC).
  • Verzija za ugradnju u ravnini, standardno pričvršćivanje s 60 mm osi.
  • Pilot žica za NSB funkciju (-2°C)
  • 3 načina rada: Zaštita od smrzavanja, Smanjeno, Udobno  Termostat s tihim izlazom.
  • Može izravno pokretati aktuatore ili se može spojiti na UFH priključne kutije.

Tehničke karakteristike

Preciznost mjerene temperature 0.1°C
Radna temperatura 0°C - 50°C
Raspon podešavanja temperature 5°C - 30°C
Karakteristike regulacije histereza (UKLJUČENO/ISKLJUČENO) ili proporcionalni pojas (PWM)
Električna zaštita Klasa II - IP30
Potrošnja energije

24VAC 50Hz

~ 0,5W
Izlaz TRIAC 24VAC 15W
Norme i homologacija: Vaš termostat je dizajniran u skladu sa sljedećim standardima ili drugim normativnim dokumentima: pogledajte popis na prvoj stranici

Prezentacija

LED indikator
Crvena: Indikacija potrebe za grijanjem.
Plava: Indikacija potrebe za hlađenjem

Posebni prikazi
Crveno treptanje: Pogreška na unutarnjem senzoru. (Provjerite senzor)
Plavo treptanje: Aktivirana funkcija sušenja. (Opasnost od zaostale vlage u kući)

Konfiguracijski prekidač

N° Opis Zadana postavka i druga mogućnost
1 Vrsta regulacije OFF: Histereza od 0,5°C (UKLJUČENO/ISKLJUČENO regulacija).
ON: Proporcionalni pojas od 2.0°C s 10Min ciklusom (PWM regulacija).
2 Funkcija hlađenja Primjer uporabe: Funkciju hlađenja treba deaktivirati u prostoriji s rizikom od zaostale vlage (kupaonica, kuhinja...) OFF: Funkcija hlađenja je deaktivirana.
ON: Funkcija hlađenja je aktivirana.
3 Noćno smanjenje (NSB) tijekom noći u načinu hlađenja. OFF: nikad noćno smanjenje u načinu hlađenja
ON: Noćno smanjenje je dopušteno
4 Vrsta noćnog smanjenja (NSB) tijekom noći u načinu hlađenja. Vrijednost noćnog povrata (2°C) bit će dodana ili oduzeta od zadane temperature. OFF: - 2°C tijekom noći Primjer uporabe: za spavaću sobu, tijekom noći trebate ohladiti ovu zonu ON: +2°C tijekom noći Primjer uporabe: za dnevni boravak, tijekom noći ne trebate ohladiti ovu zonu

Kako koristiti svoj termostat

Način zaštite od smrzavanja: (Ručni način rada)

Jednostavna instalacija bez glavnog programatora zone:
Temperatura zaštite od smrzavanja (7°C) održavat će se u prostoriji cijelo vrijeme.
Instalacija s glavnim programatorom zone: (sa ili bez funkcije grijanja i hlađenja)
U načinu grijanja: (Zima)
Temperatura zaštite od smrzavanja (7°C) održavat će se u prostoriji cijelo vrijeme.
U načinu hlađenja: (Ljeto)
Termostat će biti isključen (Off).

SMANJENI način rada: (Ručni način rada)

Jednostavna instalacija bez glavnog programatora zone:
Smanjena temperatura će se pratiti cijelo vrijeme. (Zadana temperatura minus 2°C)
Instalacija s glavnim programatorom zone: (sa ili bez funkcije grijanja i hlađenja)
Smanjena temperatura će se pratiti kao što je opisano u nastavku:
U načinu grijanja: (Zima)
Smanjena temperatura bit će zadana temperatura minus 2°C.
U načinu hlađenja: (Ljeto)
Smanjena temperatura bit će zadana temperatura minus ili plus 2°C.
(Pogledajte dio konfiguracijskog prekidača "Prekidač N°2" za više objašnjenja).

Automatski način rada:

Jednostavna instalacija bez glavnog programatora zone:
Zadana temperatura će se pratiti cijelo vrijeme.
Instalacija s glavnim programatorom zone:
(sa ili bez funkcije grijanja i hlađenja)
U ovom načinu rada vaš termostat će pratiti program (Udobno ili smanjeno) i redoslijed (Grijanje, hlađenje, Zaštita od smrzavanja, odmor...) glavnog programatora zone.

Kako kalibrirati i ograničiti raspon podešavanja

Ako vaš termostat treba kalibrirati, napravite ove operacije:

  1. Stavite termometar u sredinu sobe na udaljenosti od 1,5 metara od poda.
  2. Pričekajte 1 sat kako biste bili sigurni da vaš termostat pokazuje točnu temperaturu.
  3. Uklonite gumb za podešavanje laganim pritiskom prema van uskim odvijačem između gumba i poklopca. (pazite da izbjegnete rotaciju gumba za podešavanje)

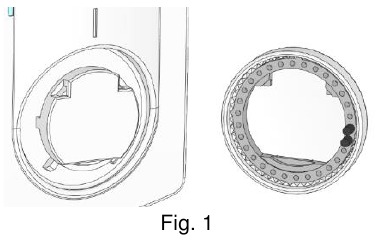

  4. Uklonite unutarnji kotačić s gumba. (Slika 1)
    Kako kalibrirati i ograničiti raspon podešavanja - Korak 1

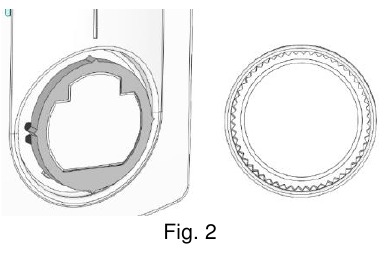

  5. Stavite samo unutarnji kotačić na termostat. (Slika 2)
    Kako kalibrirati i ograničiti raspon podešavanja - Korak 2
  6. Sada možete staviti gumb za podešavanje na termostat, dok usklađujete stvarnu sobnu temperaturu (prikazanu termometrom) i indeks termostata.

Ako vaš termostat treba ograničiti, napravite ove operacije:

  1. Postavite gumb za podešavanje na sredinu novog raspona podešavanja.
  2. Uklonite gumb za podešavanje laganim pritiskom prema van uskim odvijačem između gumba i poklopca.

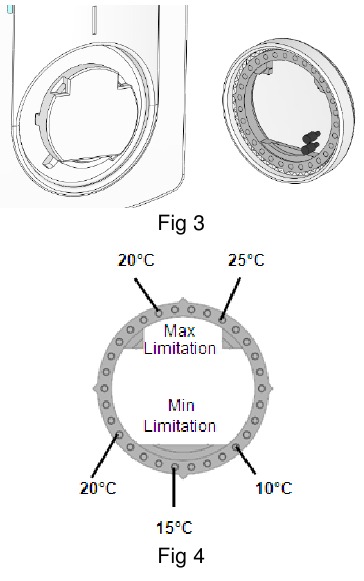

  3. Uklonite igle brojčanika i stavite ih u željene rupe kako biste ograničili raspon podešavanja termostata. (Slika 3 i 4)
    Kako kalibrirati i ograničiti raspon podešavanja - Korak 3
  4. Sada možete staviti gumb za podešavanje na termostat.

Rettig Belgium NV
Vogelsancklaan 250 B-3520 Zonhoven
Belgija
Tel: +49 5324 808-0
Fax: +49 5324 808-999 info@radson.be
www.radson.com

Rettig Germany GmbH
Lierestraße 68
38690 Goslar, Njemačka
Tel: +49 5324 808-0
Fax: +49 5324 808-999 info@purmo.de
www.purmo.de

Rettig Heating Sp. z o.o.
ul. Przemysłowa, 44-203 Rybnik, Poljska
Biuro Handlowe
ul. Rotmistrza Pileckiego 91, 02-781 Warszawa, Poljska
Tel: +48 22 643 25 20
Fax: +48 22 643 99 95 purmow@purmo.pl
www.purmo.pl
