Įvadas

Prieš pradėdamas darbą, montuotojas turėtų atidžiai perskaityti šią montavimo ir naudojimo instrukciją ir įsitikinti, kad supranta ir laikosi visų joje pateiktų nurodymų.

Termostatą turėtų montuoti, eksploatuoti ir prižiūrėti tik specialiai apmokytas personalas. Apmokymo metu personalui leidžiama dirbti su gaminiu tik prižiūrint patyrusiam montuotojui. Laikantis aukščiau nurodytų sąlygų, gamintojas prisiima atsakomybę už įrangą, kaip numatyta įstatymuose.
Dirbant su valdikliu, reikia laikytis visų šioje montavimo ir naudojimo instrukcijoje pateiktų nurodymų. Bet koks kitas naudojimas neatitinka reikalavimų. Gamintojas neatsako už netinkamą valdiklio naudojimą. Dėl saugumo priežasčių jokie pakeitimai ir papildymai neleidžiami. Priežiūrą gali atlikti tik gamintojo patvirtintos aptarnavimo dirbtuvės.
Valdiklio funkcionalumas priklauso nuo modelio ir įrangos. Šis montavimo lapelis yra gaminio dalis ir turi būti saugomas.

TAIKYMAS

UFH (grindinio šildymo) termostatas sukurtas valdyti ir reguliuoti pavaras, montuojamas ant kolektoriaus.
Termostatas paprastai naudojamas kartu su pilna jungiamąja dėže "UFH-MASTER" su "Šildymo ir vėsinimo moduliu" arba be jo, kad būtų galima prijungti visus elektros ir hidraulinius įrenginio komponentus, tokius kaip cirkuliacinis siurblys, pavaros...
Valdikliai sukurti naudoti gyvenamosiose patalpose, biuruose ir pramonės objektuose. Prieš pradėdami eksploatuoti, patikrinkite, ar įrenginys atitinka galiojančius reikalavimus, kad užtikrintumėte tinkamą įrenginio naudojimą.

SAUGOS INSTRUKCIJOS

Prieš pradėdami darbą, atjunkite maitinimą!

Visi montavimo ir laidų darbai, susiję su valdikliu, turi būti atliekami tik atjungus maitinimą. Prietaisą turėtų prijungti ir paleisti tik kvalifikuotas personalas. Būtinai laikykitės galiojančių saugos taisyklių.
Jungiamieji blokai nėra atsparūs purslams ar lašams. Todėl jie turi būti montuojami sausoje vietoje.
Jokiu būdu nekeiskite jutiklių, pavarų ir 24 V jungčių! Pakeitus šias jungtis, gali kilti gyvybei pavojingų elektros pavojų arba sugadinti prietaisą ir prijungtus jutiklius bei kitus prietaisus.

Vartotojo vadovas

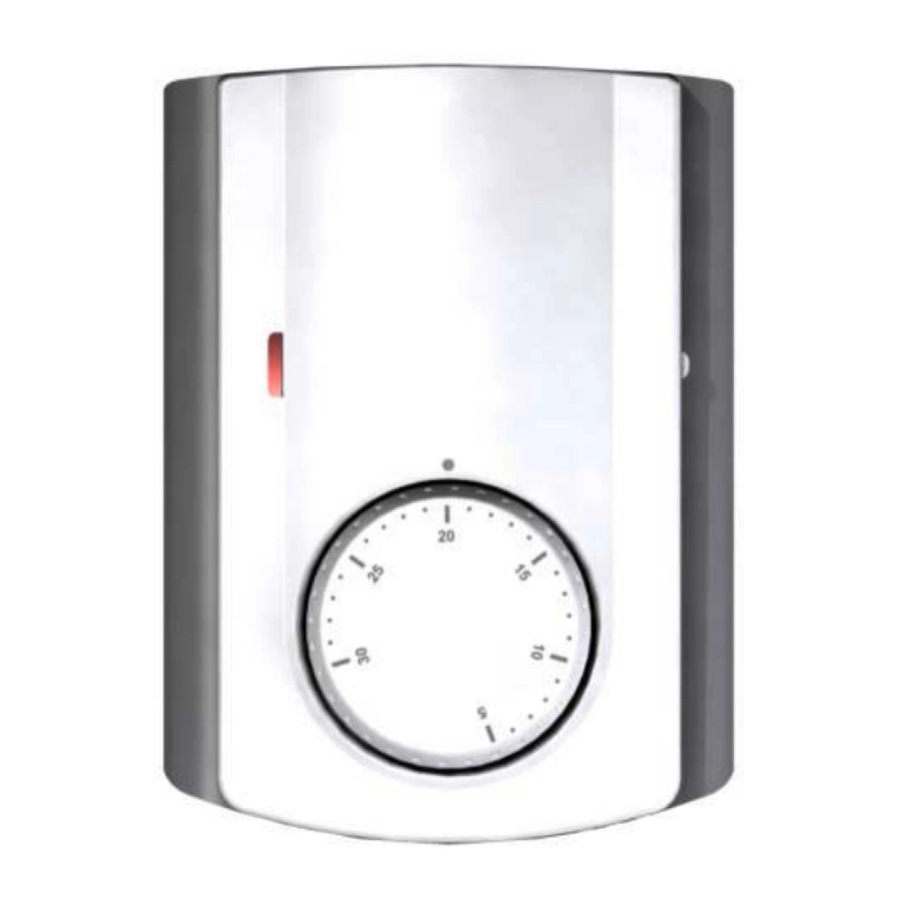

UFH – 24VAC analoginis termostatas su NSB ir H&C funkcija

Laidinis analoginis termostatas (24VAC), specialiai sukurtas valdyti jūsų grindinį šildymą ir vėsinimą, valdomą pavara (NC).
Montuojamas įleidžiamas variantas, standartinis tvirtinimas su 60 mm ašimis.
Bandomasis laidas NSB funkcijai (-2°C)
3 darbo režimai: Apsauga nuo užšalimo (Anti freeze), Sumažintas (Reduced), Komfortas (Comfort)  Termostatas su tyliu išėjimu.
Gali tiesiogiai valdyti pavaras arba gali būti prijungtas prie UFH jungiamųjų dėžių asortimento.

Techninės charakteristikos

Išmatuotos temperatūros tikslumas	0.1°C
Darbinė temperatūra	0°C - 50°C
Nustatymo temperatūros diapazonas	5°C - 30°C
Reguliavimo charakteristikos	histerezė (ĮJUNGTA/IŠJUNGTA) arba proporcinga juosta (PWM)
Elektros apsauga	II klasė - IP30
Energijos suvartojimas	24VAC 50Hz ~ 0,5W
Išvestis	TRIAC 24VAC 15W
Normos ir homologacija:Jūsų termostatas sukurtas pagal šiuos standartus ar kitus norminius dokumentus: žr. sąrašą pirmame puslapyje

Pristatymas

LED indikatorius
Raudonas: šildymo poreikio indikacija.
Mėlynas: vėsinimo poreikio indikacija

Specialūs ekranai
Raudonas mirksėjimas: Vidinio jutiklio klaida. (Patikrinkite jutiklį)
Mėlynas mirksėjimas: įjungta džiovinimo funkcija. (Yra likutinės drėgmės pavojus namuose)

Konfigūracijos jungiklis

N°	Aprašymas	Numatytasis nustatymas ir kita galimybė
1	Reguliavimo tipas	OFF: Histerezė 0,5°C (ĮJUNGTA/IŠJUNGTA reguliavimas). ON: Proporcinga juosta 2.0°C su 10 min. ciklu (PWM reguliavimas).
2	Vėsinimo funkcija Naudojimo pavyzdys: Vėsinimo funkcija turėtų būti išjungta patalpoje, kurioje yra likutinės drėgmės pavojus (vonios kambarys, virtuvė...)	OFF: Vėsinimo funkcija išjungta. ON: Vėsinimo funkcija įjungta.
3	Nakties sumažinimas (NSB) naktį vėsinimo režimu.	OFF: niekada nemažinti nakties vėsinimo režimu ON: Nakties sumažinimas leidžiamas
4	Nakties sumažinimo tipas (NSB) naktį vėsinimo režimu. Nakties sumažinimo vertė (2°C) bus pridėta arba atimta iš nustatytos temperatūros.	OFF: - 2°C naktį Naudojimo pavyzdys: miegamajam, naktį reikia atvėsinti šią zoną ON: +2°C naktį Naudojimo pavyzdys: svetainei, naktį nereikia atvėsinti šios zonos

Kaip naudotis termostatu

Apsaugos nuo užšalimo režimas (Anti Freeze mode): (Rankinis režimas)

Paprastas montavimas be pagrindinio zonos programuotojo:
Apsaugos nuo užšalimo temperatūra (7°C) bus nuolat palaikoma patalpoje.
Montavimas su pagrindiniu zonos programuotoju: (su šildymo ir vėsinimo funkcija arba be jos)
Šildymo režimu: (Žiema)
Apsaugos nuo užšalimo temperatūra (7°C) bus nuolat palaikoma patalpoje.
Vėsinimo režimu: (Vasara)
Termostatas bus išjungtas (Off).

SUMAŽINTAS (REDUCED) veikimo režimas: (Rankinis režimas)

Paprastas montavimas be pagrindinio zonos programuotojo:
Sumažinta temperatūra bus nuolat palaikoma. (Nustatyta temperatūra minus 2°C)
Montavimas su pagrindiniu zonos programuotoju: (su šildymo ir vėsinimo funkcija arba be jos)
Sumažinta temperatūra bus palaikoma, kaip aprašyta toliau:
Šildymo režimu: (Žiema)
Sumažinta temperatūra bus nustatyta temperatūra minus 2°C.
Vėsinimo režimu: (Vasara)
Sumažinta temperatūra bus nustatyta temperatūra minus arba plius 2°C.
(Daugiau paaiškinimų žr. konfigūracijos jungiklio dalyje "Jungiklis N°2").

Automatinis veikimo režimas:

Paprastas montavimas be pagrindinio zonos programuotojo:
Nustatyta temperatūra bus nuolat palaikoma.
Montavimas su pagrindiniu zonos programuotoju:
(su šildymo ir vėsinimo funkcija arba be jos)
Šiuo režimu jūsų termostatas laikysis pagrindinio zonos programuotojo programos (Komfortas (Comfort) arba sumažintas (reduced)) ir komandos (Šildymas (Heating), vėsinimas (cooling), apsauga nuo užšalimo (Anti freeze), atostogos (holiday)...).

Kaip kalibruoti ir apriboti nustatymo diapazoną

Jei jūsų termostatą reikia kalibruoti, atlikite šias operacijas:

Padėkite termometrą kambario viduryje 1,5 metro atstumu nuo grindų.
Palaukite 1 valandą, kad įsitikintumėte, jog termostatas rodo teisingą temperatūrą.
Nuimkite nustatymo mygtuką švelniai paspausdami į išorę siauru atsuktuvu tarp mygtuko ir dangtelio. (būkite atsargūs, kad nepasuktumėte nustatymo mygtuko)
Nuimkite vidinį ratuką nuo mygtuko. (1 pav.)
Uždėkite vidinį ratuką ant termostato. (2 pav.)
Dabar galite uždėti nustatymo mygtuką ant termostato, tuo pačiu suderindami tikrąją kambario temperatūrą (rodomą termometro) ir termostato indeksatorių.

Jei jūsų termostato nustatymo diapazoną reikia apriboti, atlikite šias operacijas:

Nustatykite nustatymo mygtuką naujo nustatymo diapazono viduryje.
Nuimkite nustatymo mygtuką švelniai paspausdami į išorę siauru atsuktuvu tarp mygtuko ir dangtelio.
Išimkite ciferblato kaiščius ir įdėkite į norimas skylutes, kad apribotumėte termostato nustatymo diapazoną. (3 ir 4 pav.)
Dabar galite uždėti nustatymo mygtuką ant termostato.
