Utangulizi

Kabla ya kuanza kazi, kisakinishi anapaswa kusoma kwa makini Mwongozo huu wa Usakinishaji na Uendeshaji, na kuhakikisha maelekezo yote yaliyomo yanaeleweka na kuzingatiwa.

Thermostat inapaswa kuwekwa, kuendeshwa na kutunzwa na wafanyakazi waliofunzwa maalum pekee. Wafanyakazi wanaofunzwa wanaruhusiwa tu kushughulikia bidhaa chini ya usimamizi wa fundi mwenye uzoefu. Kwa kuzingatia masharti yaliyotajwa hapo juu, mtengenezaji atachukua dhima ya vifaa kama inavyotolewa na masharti ya kisheria.
Maelekezo yote katika mwongozo huu wa Usakinishaji na Uendeshaji yanapaswa kuzingatiwa wakati wa kufanya kazi na kidhibiti. Matumizi mengine yoyote hayatafuata kanuni. Mtengenezaji hatakuwa na dhima katika kesi ya matumizi yasiyo sahihi ya kidhibiti. Marekebisho na marekebisho yoyote hayaruhusiwi kwa sababu za usalama. Matengenezo yanaweza kufanywa na maduka ya huduma yaliyoidhinishwa na mtengenezaji pekee.
Utendaji wa kidhibiti unategemea mfumo na vifaa. Kipeperushi hiki cha usakinishaji ni sehemu ya bidhaa na lazima kipatikane.

MATUMIZI

Thermostat ya UFH imeundwa kudhibiti na kusimamia viendeshaji vinavyowekwa kwenye mfumo wa usambazaji.
Thermostat kawaida hutumiwa pamoja na sanduku kamili la kuunganisha "UFH-MASTER" na au bila "Heating & Cooling module" (Moduli ya Kupasha joto na Kupoza) ili kuunganisha vipengele vyote vya umeme na majimaji vya usakinishaji kama pampu ya mzunguko, viendeshaji...
Vidhibiti vimeundwa kwa matumizi katika vyumba vya makazi, nafasi za ofisi na vituo vya viwandani. Hakikisha kuwa usakinishaji unatii kanuni zilizopo kabla ya uendeshaji ili kuhakikisha matumizi sahihi ya usakinishaji.

MAELEKEZO YA USALAMA

Kabla ya kuanza kazi, tenganisha usambazaji wa umeme!

Kazi zote za usakinishaji na wiring zinazohusiana na kidhibiti lazima zifanyike tu wakati umeme umezimwa. Kifaa kinapaswa kuunganishwa na kuagizwa na wafanyakazi waliohitimu pekee. Hakikisha unazingatia kanuni halali za usalama.
Masanduku ya kuunganisha si ya kuzuia maji wala matone. Kwa hiyo, lazima ziwekwe mahali pakavu.
Usibadilishe miunganisho ya vitambuzi, viendeshaji na miunganisho ya 24V kwa hali yoyote! Kubadilisha miunganisho hii kunaweza kusababisha hatari za umeme zinazohatarisha maisha au uharibifu wa kifaa na vitambuzi vilivyounganishwa na vifaa vingine.

Mwongozo wa Mtumiaji

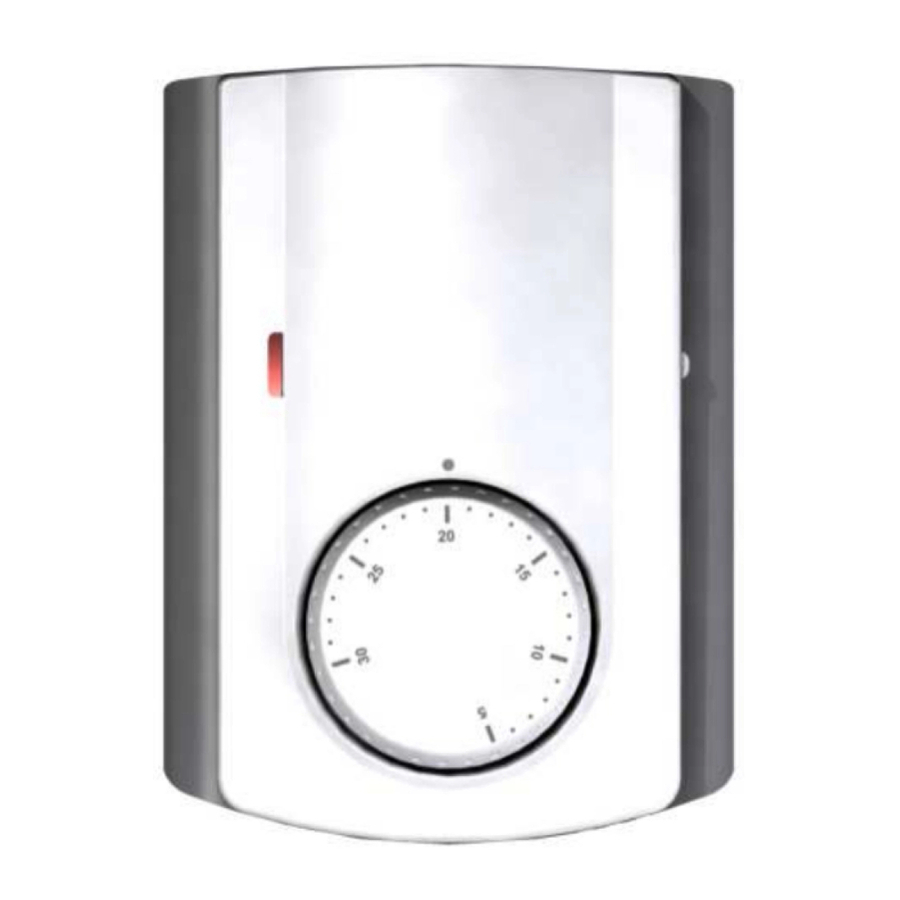

UFH – Thermostat ya Analogi ya 24VAC yenye NSB na kazi ya H&C

Thermostat ya Analogi yenye waya (24VAC) iliyoundwa mahsusi kudhibiti Kupasha joto na Kupoza kwako chini ya sakafu inayosimamiwa na kiendeshaji (NC).
Toleo la Kuweka Sambamba, urekebishaji wa kawaida na ekseli za 60mm.
Waya ya majaribio kwa kazi ya NSB (-2°C)
Njia 3 za kufanya kazi: Kuzuia kuganda, Kupunguza, Faraja  Thermostat yenye pato tulivu.
Inaweza kuendesha moja kwa moja viendeshaji, au inaweza kuunganishwa na masanduku ya kuunganisha ya UFH.

Tabia za kiufundi

Usahihi wa joto uliopimwa	0.1°C
Joto la uendeshaji	0°C - 50°C
Kiwango cha joto cha kuweka	5°C - 30°C
Tabia za udhibiti	hysteresis (ON/OFF) au Bendi ya Proportional (PWM)
Ulinzi wa Umeme	Class II - IP30
Matumizi ya Ugavi wa Nguvu	24VAC 50Hz ~ 0,5W
Pato	TRIAC 24VAC 15W
Kanuni na uidhinishaji:Thermostat yako imeundwa kwa kufuata viwango vifuatavyo au hati zingine za kawaida: angalia orodha kwenye ukurasa wa kwanza

Uwasilishaji

Kiashiria cha LED
Nyekundu: Dalili ya mahitaji ya kupasha joto.
Bluu: Dalili ya mahitaji ya kupoza

Maonyesho Maalum
Inayomulika Nyekundu: Hitilafu kwenye kitambuzi cha ndani. (Angalia kitambuzi)
Inayomulika Bluu: Kazi kavu imeamilishwa. (Hatari ya unyevu uliobaki kwenye nyumba)

Kubadilisha usanidi

N°	Maelezo	Mpangilio chaguo-msingi na uwezekano mwingine
1	Aina ya udhibiti	OFF: Hysteresis ya 0,5°C (Udhibiti wa ON/OFF). ON: Bendi ya Proportional ya 2.0°C yenye mzunguko wa 10Min (Udhibiti wa PWM).
2	Mfano wa matumizi wa kazi ya kupoza: Kazi ya kupoza inapaswa kuzimwa katika chumba chenye hatari ya unyevu uliobaki (Bafuni, jiko...)	OFF: Kazi ya kupoza imezimwa. ON: Kazi ya kupoza imeamilishwa.
3	Kupunguza usiku (NSB) wakati wa usiku katika hali ya kupoza.	OFF: hakuna kupunguza usiku katika hali ya kupoza ON: Kupunguza usiku kumeidhinishwa
4	Aina ya kupunguza usiku (NSB) wakati wa usiku katika hali ya kupoza. Thamani ya Usuli wa Usiku (2°C) itaongezwa au kuondolewa kwenye joto la kuweka.	OFF: - 2°C wakati wa usiku Mfano wa matumizi: kwa chumba cha kulala, wakati wa usiku unahitaji kupoza eneo hili ON: +2°C wakati wa usiku Mfano wa matumizi: kwa sebule, wakati wa usiku hauitaji kupoza eneo hili

Jinsi ya kutumia thermostat yako

Hali ya Kuzuia Kuganda: (Hali ya Mwongozo)

Ufungaji rahisi bila programu kuu ya eneo:
Joto la kuzuia kuganda (7°C) litadumishwa kwenye chumba wakati wote.
Ufungaji na programu kuu ya eneo: (yenye au bila kazi ya Kupasha joto na Kupoza)
Katika hali ya kupasha joto: (Majira ya baridi)
Joto la kuzuia kuganda (7°C) litadumishwa kwenye chumba wakati wote.
Katika hali ya kupoza: (Majira ya joto)
Thermostat itazimwa.

Hali ya uendeshaji ILIYOPUNGUA: (Hali ya Mwongozo)

Ufungaji rahisi bila programu kuu ya eneo:
Joto lililopunguzwa litafuatwa wakati wote. (Joto la kuweka likiondolewa 2°C)
Ufungaji na programu kuu ya eneo: (yenye au bila kazi ya Kupasha joto na Kupoza)
Joto lililopunguzwa litafuatwa kama ilivyoelezwa hapo chini:
Katika hali ya kupasha joto: (Majira ya baridi)
Joto lililopunguzwa litakuwa joto la kuweka likiondolewa 2°C.
Katika hali ya kupoza: (Majira ya joto)
Joto lililopunguzwa litakuwa joto la kuweka likiondolewa au kuongezwa 2°C.
(Angalia sehemu ya kubadilisha usanidi "Badilisha N°2" kwa maelezo zaidi).

Hali ya uendeshaji otomatiki:

Ufungaji rahisi bila programu kuu ya eneo:
Joto la kuweka litafuatwa wakati wote.
Ufungaji na programu kuu ya eneo:
(yenye au bila kazi ya Kupasha joto na Kupoza)
Katika hali hii thermostat yako itafuata programu (Faraja au iliyopunguzwa) na agizo (Kupasha joto, kupoza, Kuzuia kuganda, likizo...) la programu kuu ya eneo.

Jinsi ya kupima na kupunguza kiwango cha kuweka

Ikiwa thermostat yako inahitaji kupimwa, fanya shughuli hizi:

Weka thermometer katikati ya chumba kwa umbali wa Mita 1.5 kutoka sakafu.
Subiri saa 1 ili kuhakikisha kuwa thermostat yako inaonyesha joto sahihi.
Ondoa kitufe cha kuweka kwa kubonyeza kwa upole nje kwa screwdriver nyembamba kati ya kitufe na kifuniko. (zingatia kuepuka mzunguko wa kitufe cha kuweka)
Ondoa gurudumu la ndani kutoka kwa kitufe. (Mchoro 1)
Weka gurudumu la ndani peke yake kwenye thermostat. (Mchoro 2)
Sasa unaweza kuweka kitufe cha kuweka kwenye thermostat, huku ukifanya joto halisi la chumba (linaloonyeshwa na thermometer) na kiashiria cha thermostat kilingane.

Ikiwa thermostat yako inahitaji kupunguzwa, fanya shughuli hizi:

Weka kitufe cha kuweka katikati ya kiwango kipya cha kuweka.
Ondoa kitufe cha kuweka kwa kubonyeza kwa upole nje kwa screwdriver nyembamba kati ya kitufe na kifuniko.
Ondoa pini za kupiga na uweke kwenye mashimo unayotaka ili kupunguza kiwango cha kuweka cha thermostat. (Mchoro 3 na 4)
Sasa unaweza kuweka kitufe cha kuweka kwenye thermostat.
