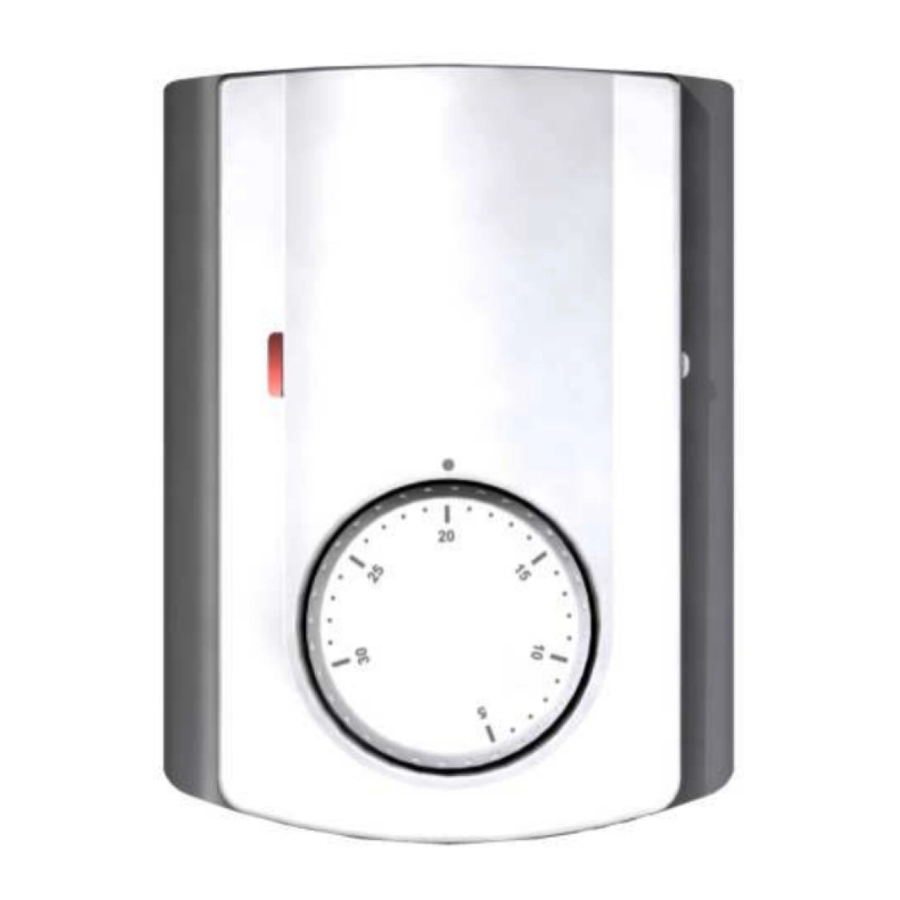

Purmo TempCo Comfort 24V - Termostat Kullanım Kılavuzu

İçerikler

1 Giriş
2 UYGULAMA
3 GÜVENLİK TALİMATLARI
4 Kullanım Kılavuzu
5 Teknik özellikler
6 Sunum
7 Yapılandırma anahtarı
8 Termostatınızı nasıl kullanırsınız
9 Ayar aralığını nasıl kalibre edebilir ve sınırlayabilirsiniz
10 Referanslar
11 Kılavuzu indir
12 Diğer Dillerde

Giriş

Kurulum işlemine başlamadan önce, kurulumu yapacak kişi bu Kurulum ve Kullanım Kılavuzunu dikkatlice okumalı ve içerdiği tüm talimatların anlaşıldığından ve uygulandığından emin olmalıdır.

Termostat sadece özel eğitimli personel tarafından monte edilmeli, çalıştırılmalı ve bakımı yapılmalıdır. Eğitim sürecindeki personelin ürünü yalnızca deneyimli bir montajcının gözetimi altında kullanmasına izin verilir. Yukarıdaki şartlara uyulması koşuluyla, üretici, ekipman için yasal düzenlemelerle sağlanan yükümlülüğü üstlenir.
Kontrol cihazıyla çalışırken bu Kurulum ve Kullanım kılavuzundaki tüm talimatlara uyulmalıdır. Diğer herhangi bir uygulama düzenlemelere uygun olmayacaktır. Üretici, kontrol cihazının yetersiz kullanımından sorumlu tutulamaz. Güvenlik nedenleriyle herhangi bir değişiklik ve düzeltmeye izin verilmez. Bakım yalnızca üretici tarafından onaylanan servis atölyeleri tarafından yapılabilir.
Kontrol cihazının işlevselliği modele ve ekipmana bağlıdır. Bu kurulum broşürü ürünün bir parçasıdır ve elde bulundurulmalıdır.

UYGULAMA

UFH termostatı, manifold üzerine monte edilen aktüatörleri kontrol etmek ve yönetmek için geliştirilmiştir.
Termostat normalde, bir sirkülasyon pompası, aktüatörler gibi kurulumun tüm elektriksel ve hidrolik bileşenlerini bağlamak için "Isıtma ve Soğutma modülü" olan veya olmayan eksiksiz bir bağlantı kutusu "UFH-MASTER" ile birlikte kullanılır.
Kontrol cihazları, konut odalarında, ofis alanlarında ve endüstriyel tesislerde kullanılmak üzere tasarlanmıştır. Kurulumun doğru kullanımını sağlamak için çalıştırmadan önce kurulumun mevcut düzenlemelere uygun olup olmadığını doğrulayın.

GÜVENLİK TALİMATLARI

Çalışmaya başlamadan önce güç kaynağının bağlantısını kesin!

Kontrol cihazıyla ilgili tüm kurulum ve kablolama çalışmaları yalnızca enerji kesildiğinde yapılmalıdır. Cihaz yalnızca kalifiye personel tarafından bağlanmalı ve devreye alınmalıdır. Geçerli güvenlik düzenlemelerine uyduğunuzdan emin olun.
Bağlantı kutuları sıçramaya veya damlamaya karşı dayanıklı değildir. Bu nedenle, kuru bir yere monte edilmelidirler.
Sensörlerin, aktüatörlerin ve 24V bağlantılarının bağlantılarını hiçbir koşulda değiştirmeyin! Bu bağlantıların değiştirilmesi, yaşamı tehdit eden elektrik tehlikelerine veya cihazın ve bağlı sensörlerin ve diğer cihazların tahrip olmasına neden olabilir.

Kullanım Kılavuzu

NSB ve H&C fonksiyonlu UFH – 24VAC Analog termostat

Aktüatör (NC) tarafından yönetilen Yerden Isıtma ve soğutmanızı kontrol etmek için özel olarak tasarlanmış Kablolu Analog termostat (24VAC).
Gömme Montaj versiyonu, 60mm eksenli standart sabitleme.
NSB fonksiyonu için pilot kablo (-2°C)
3 çalışma modu: Donmaya Karşı, Düşük, Konfor  Sessiz çıkışlı termostat.
Aktüatörleri doğrudan çalıştırabilir veya UFH bağlantı kutuları serisine bağlanabilir.

Teknik özellikler

Ölçülen sıcaklık hassasiyeti	0.1°C
Çalışma sıcaklığı	0°C - 50°C
Ayar sıcaklığı aralığı	5°C - 30°C
Regülasyon özellikleri	histerezis (AÇIK/KAPALI) veya Oransal bant (PWM)
Elektriksel Koruma	Sınıf II - IP30
Güç Kaynağı Tüketimi	24VAC 50Hz ~ 0,5W
Çıkış	TRIAC 24VAC 15W
Normlar ve homologasyon:Termostatınız aşağıdaki standartlara veya diğer normatif belgelere uygun olarak tasarlanmıştır: ilk sayfadaki listeye bakın

Sunum

LED Göstergesi
Kırmızı: Isıtma talebi göstergesi.
Mavi: Soğutma talebi göstergesi

Özel ekranlar
Kırmızı Yanıp Sönüyor: Dahili sensörde hata. (Sensörü kontrol edin)
Mavi Yanıp Sönüyor: Kurutma fonksiyonu etkinleştirildi. (Evde kalıntı nem riski)

Yapılandırma anahtarı

N°	Açıklama	Varsayılan ayar ve Diğer olasılık
1	Regülasyon türü	OFF: 0,5°C'lik histerezis (AÇIK/KAPALI regülasyonu). ON: 10 Dakikalık döngüye sahip 2.0°C'lik Oransal Bant (PWM regülasyonu).
2	Soğutma fonksiyonu Kullanım örneği: Soğutma fonksiyonu, kalıntı nem riski olan odalarda devre dışı bırakılmalıdır (Banyo, mutfak...)	OFF: Soğutma fonksiyonu devre dışı bırakıldı. ON: Soğutma fonksiyonu etkinleştirildi.
3	Soğutma modunda gece boyunca gece azaltma (NSB).	OFF: soğutma modunda asla gece azaltma yok ON: Gece azaltmaya izin verilir
4	Soğutma modunda gece boyunca gece azaltma (NSB) türü. Gece Ayar Düşürme (2°C) değeri, ayar sıcaklığına eklenecek veya çıkarılacaktır.	OFF: Geceleri - 2°C Kullanım örneği: Yatak odası için, gece boyunca bu bölgeyi soğutmanız gerekir ON: Geceleri +2°C Kullanım örneği: Oturma odası için, gece boyunca bu bölgeyi soğutmanıza gerek yok

Termostatınızı nasıl kullanırsınız

Donmaya Karşı modu: (Manuel mod)

Ana bölge programlayıcısı olmadan basit kurulum:
Donmaya karşı sıcaklık (7°C) odada her zaman korunacaktır.
Ana bölge programlayıcısı ile kurulum: (Isıtma ve Soğutma fonksiyonlu veya fonksiyonlu)
Isıtma modunda: (Kış)
Donmaya karşı sıcaklık (7°C) odada her zaman korunacaktır.
Soğutma modunda: (Yaz)
Termostat Kapatılacaktır.

DÜŞÜK çalışma modu: (Manuel mod)

Ana bölge programlayıcısı olmadan basit kurulum:
Düşük sıcaklık her zaman takip edilecektir. (Ayar sıcaklığı eksi 2°C)
Ana bölge programlayıcısı ile kurulum: (Isıtma ve Soğutma fonksiyonlu veya fonksiyonlu)
Düşük sıcaklık aşağıda açıklandığı gibi takip edilecektir:
Isıtma modunda: (Kış)
Düşük sıcaklık, ayar sıcaklığı eksi 2°C olacaktır.
Soğutma modunda: (Yaz)
Düşük sıcaklık, ayar sıcaklığı eksi veya artı 2°C olacaktır.
(Daha fazla açıklama için "Anahtar N°2" yapılandırma anahtarı bölümüne bakın).

Otomatik çalışma modu:

Ana bölge programlayıcısı olmadan basit kurulum:
Ayar sıcaklığı her zaman takip edilecektir.
Ana bölge programlayıcısı ile kurulum:
(Isıtma ve Soğutma fonksiyonlu veya fonksiyonlu)
Bu modda termostatınız programı (Konfor veya düşük) ve ana bölge programlayıcısının sırasını (Isıtma, soğutma, Donmaya Karşı, tatil...) takip edecektir.

Ayar aralığını nasıl kalibre edebilir ve sınırlayabilirsiniz

Termostatınızın kalibre edilmesi gerekiyorsa, bu işlemleri yapın:

Odanın ortasına, zeminden 1,5 Metre uzaklığa bir termometre yerleştirin.
Termostatınızın doğru sıcaklığı gösterdiğinden emin olmak için 1 saat bekleyin.
Düğme ile kapak arasına dar bir tornavida ile hafifçe dışarı doğru bastırarak ayar düğmesini çıkarın. (ayar düğmesi dönüşünden kaçınmaya dikkat edin)
İç tekerleği düğmeden çıkarın. (Şekil 1)
İç tekerleği tek başına termostata yerleştirin. (Şekil 2)
Artık gerçek oda sıcaklığı (termometre ile gösterilir) ve termostat indeksleyicisi ile eşleşmesini sağlarken ayar düğmesini termostata yerleştirebilirsiniz.

Termostatınızın sınırlandırılması gerekiyorsa, bu işlemleri yapın:

Ayar düğmesini yeni ayar aralığının ortasına ayarlayın.
Düğme ile kapak arasına dar bir tornavida ile hafifçe dışarı doğru bastırarak ayar düğmesini çıkarın.
Kadran pimlerini çıkarın ve termostatın ayar aralığını sınırlamak için istenen deliklere yerleştirin. (Şekil 3 ve 4)
Artık ayar düğmesini termostata yerleştirebilirsiniz.
