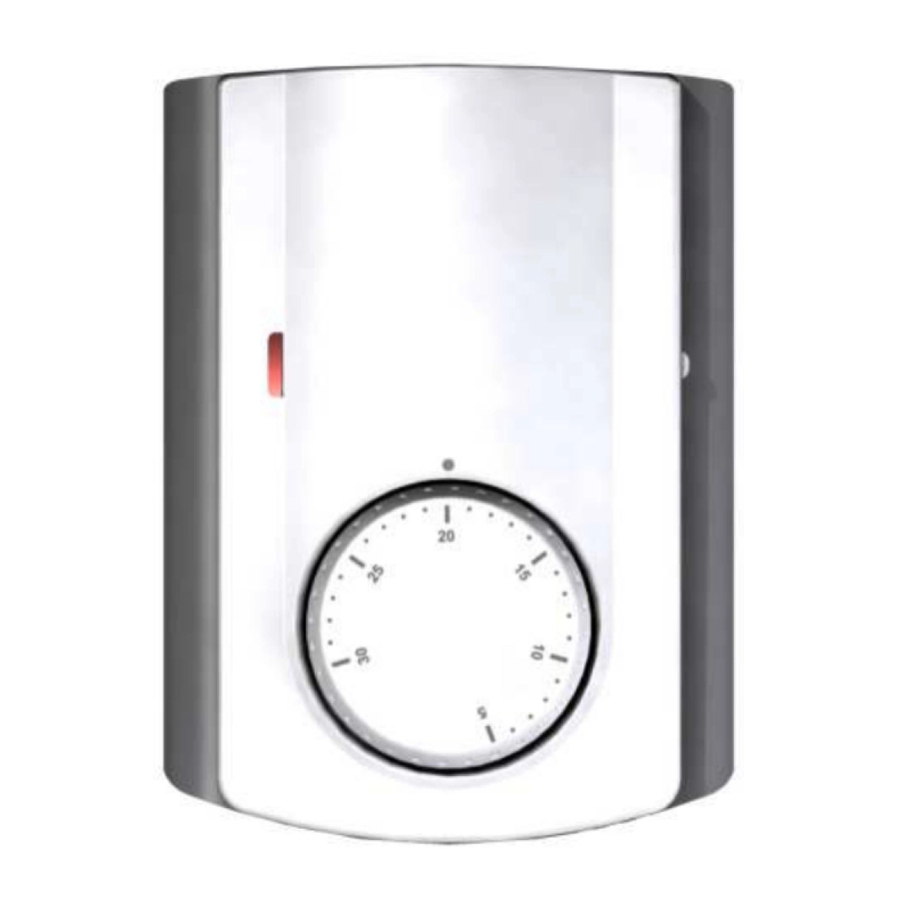

Purmo TempCo Comfort 24V - Термостат нұсқаулығы

Мазмұны

Кіріспе


Жұмысты бастамас бұрын орнатушы осы Орнату және пайдалану нұсқаулығын мұқият оқып шығуы керек және ондағы барлық нұсқаулардың түсінікті және сақталғанына көз жеткізуі керек.

  • Термостатты тек арнайы дайындықтан өткен қызметкерлер ғана орнатуы, пайдалануы және күтімі керек. Оқыту курсынан өтіп жатқан қызметкерлерге өнімді тек тәжірибелі монтажшының қадағалауымен ғана пайдалануға рұқсат етіледі. Жоғарыда аталған шарттардың сақталуына байланысты өндіруші заңнамалық ережелермен қамтамасыз етілген жабдық үшін жауапкершілікті өз мойнына алады.
  • Контроллермен жұмыс істеу кезінде осы Орнату және пайдалану нұсқаулығындағы барлық нұсқауларды сақтау керек. Кез келген басқа қолдану ережелерге сәйкес келмейді. Өндіруші бақылауды құзыретсіз пайдалану жағдайында жауапты болмайды. Қауіпсіздік мақсатында кез келген өзгертулер мен түзетулерге жол берілмейді. Техникалық қызмет көрсетуді тек өндіруші мақұлдаған сервистік дүкендер ғана орындай алады.
  • Контроллердің функционалдығы моделі мен жабдығына байланысты. Бұл орнату парақшасы өнімнің бөлігі болып табылады және оны алу керек.

ҚОЛДАНУ

  • UFH термостаты коллекторға орнатылатын жетектерді басқару және басқару үшін жасалған.
  • Термостат әдетте айналым сорғысы, жетектер сияқты қондырғының барлық электрлік және гидравликалық компоненттерін қосу үшін "Жылыту және салқындату модулі" бар немесе онсыз толық қосылатын қораппен "UFH-MASTER" бірге қолданылады...
  • Контроллерлер тұрғын үй бөлмелерінде, кеңсе кеңістіктерінде және өнеркәсіптік нысандарда пайдалану үшін жасалған. Қондырғының дұрыс пайдаланылуын қамтамасыз ету үшін жұмыс істемес бұрын қондырғының қолданыстағы ережелерге сәйкес келетінін тексеріңіз.

ҚАУІПСІЗДІК НҰСҚАУЛАРЫ

Жұмысты бастамас бұрын қуат көзін ажыратыңыз!

  • Контроллерге қатысты барлық орнату және сым тарту жұмыстары тек қуаттан ажыратылған кезде ғана жүргізілуі керек. Құрылғыны тек білікті қызметкерлер ғана қосып, іске қосуы керек. Жарамды қауіпсіздік ережелерін сақтаңыз.
  • Қосылатын қораптар шашыраудан да, тамшыдан да қорғалмаған. Сондықтан оларды құрғақ жерге орнату керек.
  • Ешбір жағдайда датчиктердің, жетектердің және 24 В қосылымдарының қосылымдарын ауыстырмаңыз! Бұл қосылымдарды ауыстыру өмірге қауіп төндіретін электрлік қауіптерге немесе құрылғының және қосылған датчиктердің және басқа құрылғылардың жойылуына әкелуі мүмкін.

Пайдаланушы нұсқаулығы

UFH – NSB және H&C функциясы бар 24VAC аналогтық термостат

  • Жер астындағы жылыту мен салқындатуды жетекпен (NC) басқаруға арнайы жасалған сымды аналогтық термостат (24VAC).
  • Флеш орнату нұсқасы, 60 мм осьтері бар стандартты бекіту.
  • NSB функциясы үшін пилоттық сым (-2°C)
  • 3 жұмыс режимі: Аязға қарсы, Төмендетілген, Жағымды  Үнсіз шығысы бар термостат.
  • Жетектерді тікелей басқара алады немесе UFH қосылатын қораптар желісіне қосылуы мүмкін.

Техникалық сипаттамалар

Өлшенген температура дәлдігі 0.1°C
Жұмыс температурасы 0°C - 50°C
Температура диапазонын орнату 5°C - 30°C
Реттеу сипаттамалары гистерезис (ON/OFF) немесе пропорционалды жолақ (PWM)
Электрлік қорғаныс II класс - IP30
Қуат көзін тұтыну

24VAC 50Hz

~ 0,5W
Шығыс TRIAC 24VAC 15W
Нормалар мен гомологтау:Сіздің термостатыңыз келесі стандарттарға немесе басқа нормативтік құжаттарға сәйкес жасалған: бірінші беттегі тізімді қараңыз

Презентация

LED индикаторы
Қызыл: Жылыту сұранысының көрсеткіші.
Көк: Салқындату сұранысының көрсеткіші

Арнайы дисплейлер
Қызыл жыпылықтау: Ішкі датчиктегі қате. (Датчикті тексеріңіз)
Көк жыпылықтау: Құрғақ функциясы іске қосылды. (Үйде қалдық ылғалдылық қаупі)

Конфигурация қосқышы

N° Сипаттама Әдепкі параметр және басқа мүмкіндік
1 Реттеу түрі OFF: 0,5°C гистерезисі (ON/OFF реттеуі).
ON: 10 мин циклі бар 2.0°C пропорционалды жолағы (PWM реттеуі).
2 Салқындату функциясы Пайдалану мысалы: Салқындату функциясын қалдық ылғалдылық қаупі бар бөлмеде өшіру керек (Ванна бөлмесі, ас үй...) OFF: Салқындату функциясы өшірілген.
ON: Салқындату функциясы қосылған.
3 Түнгі төмендету (NSB) салқындату режимінде түнде. OFF: салқындату режимінде ешқашан түнгі төмендету болмайды
ON: Түнгі төмендетуге рұқсат етілген
4 Салқындату режимінде түнде түнгі төмендету (NSB) түрі. Түнгі артқа қайтару мәні (2°C) орнату температурасына қосылады немесе алынады. OFF: - 2°C түнде Пайдалану мысалы: жатын бөлмесі үшін түнде бұл аймақты салқындату керек ON: +2°C түнде Пайдалану мысалы: қонақ бөлмесі үшін түнде бұл аймақты салқындатудың қажеті жоқ

Термостатыңызды қалай пайдалануға болады

Аязға қарсы режим: (Қолмен режим)

Негізгі аймақ бағдарламашысы жоқ қарапайым орнату:
Бөлмеде әрдайым аязға қарсы температура (7°C) сақталады.
Негізгі аймақ бағдарламашысы бар орнату: (Жылыту және салқындату функциясы бар немесе онсыз)
Жылыту режимінде: (Қыс)
Бөлмеде әрдайым аязға қарсы температура (7°C) сақталады.
Салқындату режимінде: (Жаз)
Термостат өшіріледі.

ТӨМЕНДЕТІЛГЕН жұмыс режимі: (Қолмен режим)

Негізгі аймақ бағдарламашысы жоқ қарапайым орнату:
Төмендетілген температура әрдайым сақталады. (Орнату температурасы минус 2°C)
Негізгі аймақ бағдарламашысы бар орнату: (Жылыту және салқындату функциясы бар немесе онсыз)
Төмендетілген температура төменде сипатталғандай сақталады:
Жылыту режимінде: (Қыс)
Төмендетілген температура орнату температурасы минус 2°C болады.
Салқындату режимінде: (Жаз)
Төмендетілген температура орнату температурасы минус немесе плюс 2°C болады.
(Қосымша түсіндіру үшін "N°2 қосқышы" конфигурация қосқышы бөлімін қараңыз).

Автоматты жұмыс режимі:

Негізгі аймақ бағдарламашысы жоқ қарапайым орнату:
Орнату температурасы әрдайым сақталады.
Негізгі аймақ бағдарламашысы бар орнату:
(Жылыту және салқындату функциясы бар немесе онсыз)
Бұл режимде сіздің термостатыңыз негізгі аймақ бағдарламашысының бағдарламасын (Жағымды немесе төмендетілген) және ретін (Жылыту, салқындату, Аязға қарсы, демалыс...) орындайды.

Орнату диапазонын қалай калибрлеуге және шектеуге болады

Егер сіздің термостатыңызды калибрлеу қажет болса, келесі әрекеттерді орындаңыз:

  1. Бөлменің ортасына еденнен 1,5 метр қашықтықта термометр қойыңыз.
  2. Термостатыңыздың дұрыс температураны көрсетіп тұрғанына көз жеткізу үшін 1 сағат күтіңіз.
  3. Түйме мен қақпақ арасындағы тар бұрағышпен сыртқа қарай ақырын басу арқылы орнату түймесін алыңыз. (орнату түймесінің айналуына жол бермеуге назар аударыңыз)
  4. Түймеден ішкі дөңгелекті алыңыз. (1-сурет)
    Орнату диапазонын қалай калибрлеуге және шектеуге болады - 1-қадам
  5. Термостатқа тек ішкі дөңгелекті қойыңыз. (2-сурет)
    Орнату диапазонын қалай калибрлеуге және шектеуге болады - 2-қадам
  6. Енді термометр көрсеткен нақты бөлме температурасы мен термостат индексіне сәйкес келетін етіп, орнату түймесін термостатқа қоюға болады.

Егер сіздің термостатыңызды шектеу қажет болса, келесі әрекеттерді орындаңыз:

  1. Орнату түймесін жаңа орнату диапазонының ортасына қойыңыз.
  2. Түйме мен қақпақ арасындағы тар бұрағышпен сыртқа қарай ақырын басу арқылы орнату түймесін алыңыз.
  3. Термостаттың орнату диапазонын шектеу үшін теру түйреуіштерін алып тастаңыз және қажетті тесіктерге салыңыз. (3 және 4-суреттер)
    Орнату диапазонын қалай калибрлеуге және шектеуге болады - 3-қадам
  4. Енді орнату түймесін термостатқа қоюға болады.
