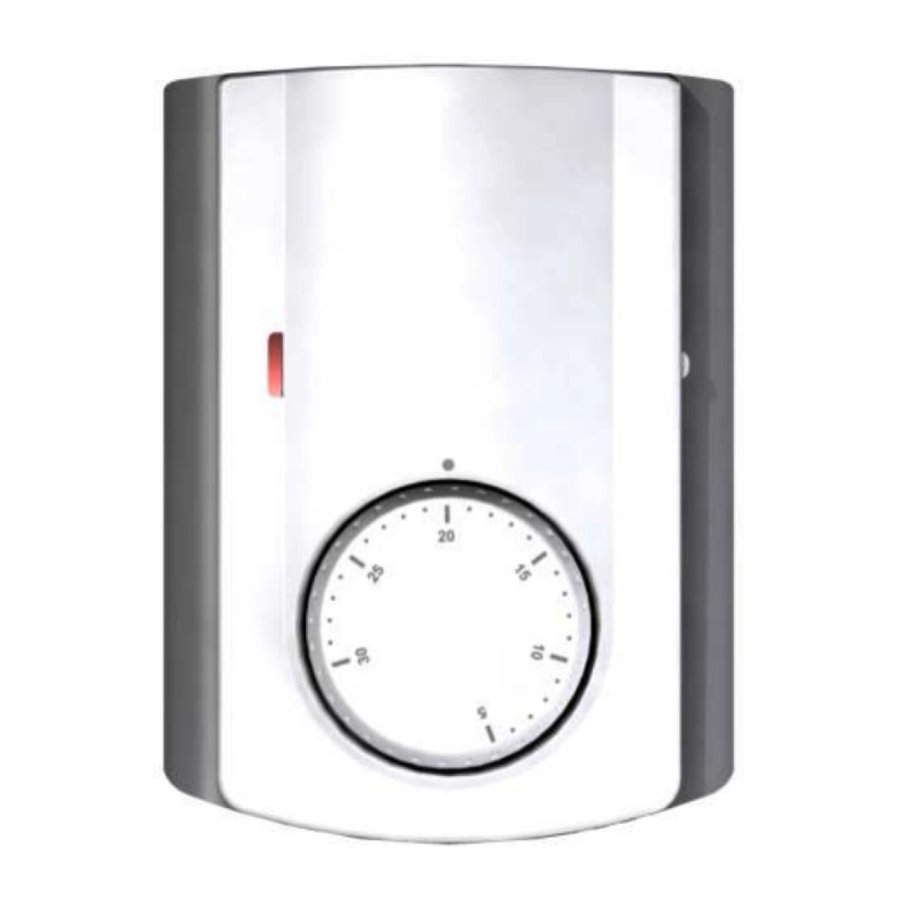

Purmo TempCo Comfort 24V - Instrukcja obsługi termostatu

Zawartość

Wprowadzenie


Przed rozpoczęciem pracy instalator powinien dokładnie przeczytać niniejszą Instrukcję Instalacji i Obsługi oraz upewnić się, że wszystkie zawarte w niej instrukcje są zrozumiałe i przestrzegane.

  • Termostat powinien być montowany, obsługiwany i konserwowany wyłącznie przez specjalnie przeszkolony personel. Personel w trakcie szkolenia może obsługiwać produkt wyłącznie pod nadzorem doświadczonego montera. Z zastrzeżeniem przestrzegania powyższych warunków, producent ponosi odpowiedzialność za urządzenie zgodnie z przepisami prawa.
  • Podczas pracy ze sterownikiem należy przestrzegać wszystkich instrukcji zawartych w niniejszej Instrukcji Instalacji i Obsługi. Jakiekolwiek inne zastosowanie jest niezgodne z przepisami. Producent nie ponosi odpowiedzialności w przypadku niekompetentnego użytkowania sterownika. Ze względów bezpieczeństwa niedozwolone są jakiekolwiek modyfikacje i zmiany. Konserwacja może być wykonywana wyłącznie przez serwisy zatwierdzone przez producenta.
  • Funkcjonalność sterownika zależy od modelu i wyposażenia. Niniejsza ulotka instalacyjna jest częścią produktu i musi być dostępna.

ZASTOSOWANIE

  • Termostat UFH został opracowany do sterowania i zarządzania siłownikami montowanymi na rozdzielaczu.
  • Termostat jest zwykle używany w połączeniu z kompletną skrzynką przyłączeniową "UFH-MASTER" z lub bez "Modułu ogrzewania i chłodzenia" do podłączenia wszystkich elektrycznych i hydraulicznych elementów instalacji, takich jak pompa obiegowa, siłowniki...
  • Sterowniki zostały zaprojektowane do użytku w pomieszczeniach mieszkalnych, biurach i obiektach przemysłowych. Przed uruchomieniem należy sprawdzić, czy instalacja jest zgodna z obowiązującymi przepisami, aby zapewnić prawidłowe użytkowanie instalacji.

INSTRUKCJE BEZPIECZEŃSTWA

Przed rozpoczęciem pracy odłączyć zasilanie!

  • Wszelkie prace instalacyjne i związane z okablowaniem sterownika muszą być wykonywane tylko po odłączeniu zasilania. Urządzenie powinno być podłączane i uruchamiane wyłącznie przez wykwalifikowany personel. Należy przestrzegać obowiązujących przepisów bezpieczeństwa.
  • Skrzynki przyłączeniowe nie są odporne na zachlapania ani kapanie. Dlatego muszą być montowane w suchym miejscu.
  • W żadnym wypadku nie wolno zamieniać połączeń czujników, siłowników i połączeń 24V! Zamiana tych połączeń może spowodować zagrożenie życia z powodu porażenia prądem lub zniszczenie urządzenia oraz podłączonych czujników i innych urządzeń.

Instrukcja obsługi

UFH – 24VAC Analogowy termostat z funkcją NSB i H&C

  • Przewodowy analogowy termostat (24VAC) specjalnie zaprojektowany do sterowania ogrzewaniem i chłodzeniem podłogowym zarządzanym przez siłownik (NC).
  • Wersja do montażu podtynkowego, standardowe mocowanie z osiami 60mm.
  • Przewód pilotowy dla funkcji NSB (-2°C)
  • 3 tryby pracy: Przeciwzamrożeniowy, Redukcyjny, Komfortowy
  • Termostat z cichym wyjściem.
  • Może sterować bezpośrednio siłownikami lub może być podłączony do skrzynek przyłączeniowych UFH.

Charakterystyka techniczna

Dokładność pomiaru temperatury 0.1°C
Temperatura pracy 0°C - 50°C
Zakres ustawiania temperatury 5°C - 30°C
Charakterystyka regulacji histereza (ON/OFF) lub pasmo proporcjonalne (PWM)
Ochrona elektryczna Klasa II - IP30
Pobór mocy

24VAC 50Hz

~ 0,5W
Wyjście TRIAC 24VAC 15W
Normy i homologacja: Twój termostat został zaprojektowany zgodnie z następującymi normami lub innymi dokumentami normatywnymi: zobacz listę na pierwszej stronie

Prezentacja

Wskaźnik LED
Czerwony: Wskazanie zapotrzebowania na ciepło.
Niebieski: Wskazanie zapotrzebowania na chłodzenie

Wyświetlacze specjalne
Czerwony migający: Błąd na czujniku wewnętrznym. (Sprawdź czujnik)
Niebieski migający: Aktywowana funkcja osuszania. (Ryzyko wystąpienia wilgoci resztkowej w domu)

Przełącznik konfiguracji

Nr Opis Ustawienie domyślne i inne możliwości
1 Rodzaj regulacji OFF: Histereza 0,5°C (regulacja ON/OFF).
ON: Pasmo proporcjonalne 2.0°C z cyklem 10Min (regulacja PWM).
2 Funkcja chłodzenia Przykład użycia: Funkcja chłodzenia powinna być dezaktywowana w pomieszczeniach z ryzykiem wystąpienia wilgoci resztkowej (łazienka, kuchnia...) OFF: Funkcja chłodzenia jest dezaktywowana.
ON: Funkcja chłodzenia jest aktywowana.
3 Redukcja nocna (NSB) w trybie chłodzenia. OFF: nigdy redukcja nocna w trybie chłodzenia
ON: Redukcja nocna jest dozwolona
4 Rodzaj redukcji nocnej (NSB) w trybie chłodzenia. Wartość Night Set Back (2°C) zostanie dodana lub odjęta od ustawionej temperatury. OFF: - 2°C w nocy Przykład użycia: do sypialni, w nocy trzeba schłodzić tę strefę ON: +2°C w nocy Przykład użycia: do salonu, w nocy nie trzeba chłodzić tej strefy

Jak korzystać z termostatu

Tryb przeciwzamrożeniowy: (Tryb ręczny)

Prosta instalacja bez programatora strefy głównej:
Temperatura przeciwzamrożeniowa (7°C) będzie utrzymywana w pomieszczeniu przez cały czas.
Instalacja z programatorem strefy głównej: (z lub bez funkcji ogrzewania i chłodzenia)
W trybie ogrzewania: (Zima)
Temperatura przeciwzamrożeniowa (7°C) będzie utrzymywana w pomieszczeniu przez cały czas.
W trybie chłodzenia: (Lato)
Termostat zostanie wyłączony (Off).

Tryb pracy REDUKOWANY: (Tryb ręczny)

Prosta instalacja bez programatora strefy głównej:
Temperatura zredukowana będzie utrzymywana przez cały czas. (Temperatura ustawiona minus 2°C)
Instalacja z programatorem strefy głównej: (z lub bez funkcji ogrzewania i chłodzenia)
Temperatura zredukowana będzie utrzymywana zgodnie z poniższym opisem:
W trybie ogrzewania: (Zima)
Temperatura zredukowana będzie temperaturą ustawioną minus 2°C.
W trybie chłodzenia: (Lato)
Temperatura zredukowana będzie temperaturą ustawioną minus lub plus 2°C.
(Zobacz część przełącznika konfiguracji "Przełącznik Nr 2" dla więcej wyjaśnień).

Automatyczny tryb pracy:

Prosta instalacja bez programatora strefy głównej:
Temperatura ustawiona będzie utrzymywana przez cały czas.
Instalacja z programatorem strefy głównej:
(z lub bez funkcji ogrzewania i chłodzenia)
W tym trybie termostat będzie podążał za programem (Komfort lub zredukowany) i poleceniem (Ogrzewanie, chłodzenie, Przeciwzamrożeniowe, wakacje...) programatora strefy głównej.

Jak kalibrować i ograniczyć zakres ustawień

Jeśli termostat wymaga kalibracji, wykonaj następujące czynności:

  1. Umieść termometr na środku pokoju w odległości 1,5 metra od podłogi.
  2. Odczekaj 1 godzinę, aby upewnić się, że termostat pokazuje prawidłową temperaturę.
  3. Zdejmij pokrętło ustawień, delikatnie naciskając na zewnątrz wąskim śrubokrętem między pokrętłem a obudową. (uważaj, aby uniknąć obracania pokrętła ustawień)
  4. Zdejmij wewnętrzne kółko z pokrętła. (Rysunek 1)
    Jak kalibrować i ograniczyć zakres ustawień - Krok 1
  5. Umieść samo wewnętrzne kółko na termostacie. (Rysunek 2)
    Jak kalibrować i ograniczyć zakres ustawień - Krok 2
  6. Możesz teraz umieścić pokrętło ustawień na termostacie, dopasowując rzeczywistą temperaturę w pomieszczeniu (pokazywaną przez termometr) i wskaźnik termostatu.

Jeśli termostat wymaga ograniczenia, wykonaj następujące czynności:

  1. Ustaw pokrętło ustawień na środku nowego zakresu ustawień.
  2. Zdejmij pokrętło ustawień, delikatnie naciskając na zewnątrz wąskim śrubokrętem między pokrętłem a obudową.
  3. Zdejmij kołki tarczy i umieść w żądanych otworach, aby ograniczyć zakres ustawień termostatu. (Rysunek 3 i 4)
    Jak kalibrować i ograniczyć zakres ustawień - Krok 3
  4. Możesz teraz umieścić pokrętło ustawień na termostacie.
