Bevezetés

A munka megkezdése előtt a szerelőnek gondosan el kell olvasnia ezt a telepítési és kezelési kézikönyvet, és meg kell győződnie arról, hogy az abban foglalt összes utasítást megértette és betartja.

A termosztátot csak speciálisan képzett személyzet szerelheti, üzemeltetheti és tarthatja karban. Képzésben részt vevő személyzet csak tapasztalt szerelő felügyelete alatt kezelheti a terméket. A fenti feltételek betartása esetén a gyártó a törvényi előírásoknak megfelelően vállalja a felelősséget a berendezésért.
A vezérlővel végzett munka során be kell tartani a jelen telepítési és kezelési kézikönyvben található összes utasítást. Bármely más alkalmazás nem felel meg a szabályozásoknak. A gyártó nem vállal felelősséget a vezérlő szakszerűtlen használata esetén. Biztonsági okokból semmilyen módosítás és kiegészítés nem megengedett. A karbantartást csak a gyártó által jóváhagyott szervizek végezhetik.
A vezérlő funkcionalitása a modelltől és a felszereltségtől függ. Ez a telepítési tájékoztató a termék része, és be kell szerezni.

ALKALMAZÁS

Az UFH termosztátot a gyűjtőcsőre szerelt aktuátorok vezérlésére és kezelésére fejlesztették ki.
A termosztátot általában egy komplett csatlakozódobozzal ("UFH-MASTER") együtt használják, "Fűtési és hűtési modullal" vagy anélkül, hogy összekössék a telepítés összes elektromos és hidraulikus alkatrészét, mint például a keringetőszivattyút, az aktuátorokat...
A vezérlőket lakóhelyiségekben, irodákban és ipari létesítményekben való használatra tervezték. Működés előtt ellenőrizze, hogy a telepítés megfelel-e a hatályos előírásoknak, hogy biztosítsa a telepítés megfelelő használatát.

BIZTONSÁGI UTASÍTÁSOK

A munka megkezdése előtt válassza le az áramellátást!

A vezérlővel kapcsolatos minden telepítési és vezetékezési munkát csak feszültségmentes állapotban szabad elvégezni. A készüléket csak szakképzett személyzet csatlakoztathatja és helyezheti üzembe. Ügyeljen a hatályos biztonsági előírások betartására.
A csatlakozódobozok nem fröccsenés- és cseppállóak. Ezért száraz helyen kell felszerelni őket.
Semmilyen körülmények között ne cserélje fel az érzékelők, az aktuátorok és a 24 V-os csatlakozások csatlakozásait! Ezen csatlakozások felcserélése életveszélyes elektromos veszélyeket okozhat, vagy a készülék, valamint a csatlakoztatott érzékelők és egyéb készülékek tönkremenetelét okozhatja.

Felhasználói útmutató

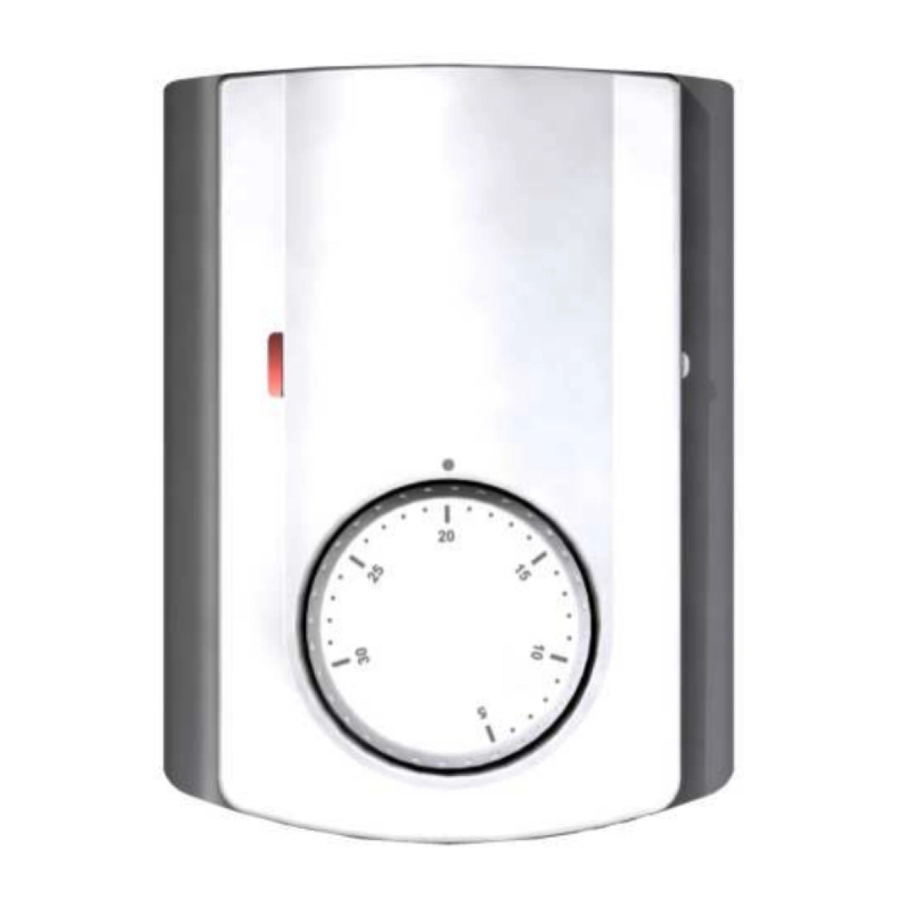

UFH – 24VAC analóg termosztát NSB és H&C funkcióval

Vezetékes analóg termosztát (24VAC), amelyet kifejezetten a padlófűtés és -hűtés vezérlésére terveztek, amelyet aktuátor (NC) kezel.
Süllyesztett szerelési változat, szabványos rögzítés 60 mm-es tengelyekkel.
Pilot vezeték az NSB funkcióhoz (-2°C)
3 üzemmód: Fagymentesítés, Csökkentett, Komfort  Termosztát csendes kimenettel.
Közvetlenül vezérelheti az aktuátorokat, vagy csatlakoztatható az UFH csatlakozódobozokhoz.

Műszaki jellemzők

Mért hőmérséklet pontossága	0.1°C
Üzemi hőmérséklet	0°C - 50°C
Beállítási hőmérséklet tartomány	5°C - 30°C
Szabályozási jellemzők	hiszterézis (BE/KI) vagy arányos sáv (PWM)
Elektromos védelem	II. osztály - IP30
Energiafogyasztás	24VAC 50Hz ~ 0,5W
Kimenet	TRIAC 24VAC 15W
Szabványok és homologizáció:Az Ön termosztátját a következő szabványoknak vagy egyéb normatív dokumentumoknak megfelelően tervezték: lásd az első oldalon található listát

Bemutatás

LED kijelző
Piros: Fűtési igény jelzése.
Kék: Hűtési igény jelzése

Speciális kijelzők
Piros villogás: Hiba a belső érzékelőn. (Ellenőrizze az érzékelőt)
Kék villogás: Szárítási funkció aktiválva. (Maradék páratartalom kockázata a házban)

Konfigurációs kapcsoló

N°	Leírás	Alapértelmezett beállítás és egyéb lehetőség
1	Szabályozás típusa	OFF: 0,5°C hiszterézis (BE/KI szabályozás). ON: 2.0°C arányos sáv 10 perces ciklussal (PWM szabályozás).
2	Hűtési funkció Példa a használatra: A hűtési funkciót ki kell kapcsolni azokban a helyiségekben, ahol fennáll a maradék páratartalom kockázata (fürdőszoba, konyha...)	OFF: A hűtési funkció ki van kapcsolva. ON: A hűtési funkció be van kapcsolva.
3	Éjszakai csökkentés (NSB) éjszaka hűtési módban.	OFF: soha nincs éjszakai csökkentés hűtési módban ON: Az éjszakai csökkentés engedélyezett
4	Az éjszakai csökkentés (NSB) típusa éjszaka hűtési módban. Az éjszakai visszaállítás (2°C) értékét hozzáadjuk vagy kivonjuk a beállítási hőmérsékletből.	OFF: - 2°C éjszaka Példa a használatra: hálószobához, éjszaka le kell hűteni ezt a zónát ON: +2°C éjszaka Példa a használatra: nappalihoz, éjszaka nem kell lehűteni ezt a zónát

A termosztát használata

Fagymentesítési mód: (Kézi üzemmód)

Egyszerű telepítés fő zónaprogramozó nélkül:
A fagymentesítési hőmérséklet (7°C) folyamatosan fenn lesz tartva a helyiségben.
Telepítés fő zónaprogramozóval: (fűtési és hűtési funkcióval vagy anélkül)
Fűtési módban: (Tél)
A fagymentesítési hőmérséklet (7°C) folyamatosan fenn lesz tartva a helyiségben.
Hűtési módban: (Nyár)
A termosztát ki lesz kapcsolva.

CSÖKKENTETT üzemmód: (Kézi üzemmód)

Egyszerű telepítés fő zónaprogramozó nélkül:
A csökkentett hőmérsékletet folyamatosan követni fogja. (Beállítási hőmérséklet mínusz 2°C)
Telepítés fő zónaprogramozóval: (fűtési és hűtési funkcióval vagy anélkül)
A csökkentett hőmérsékletet az alábbiak szerint követi:
Fűtési módban: (Tél)
A csökkentett hőmérséklet a beállítási hőmérséklet mínusz 2°C lesz.
Hűtési módban: (Nyár)
A csökkentett hőmérséklet a beállítási hőmérséklet mínusz vagy plusz 2°C lesz.
(További magyarázatért lásd a konfigurációs kapcsoló rész "2. kapcsoló" részét).

Automatikus üzemmód:

Egyszerű telepítés fő zónaprogramozó nélkül:
A beállítási hőmérsékletet folyamatosan követni fogja.
Telepítés fő zónaprogramozóval:
(fűtési és hűtési funkcióval vagy anélkül)
Ebben az üzemmódban a termosztát követi a fő zónaprogramozó programját (Komfort vagy csökkentett) és sorrendjét (Fűtés, hűtés, fagymentesítés, nyaralás...).

A beállítási tartomány kalibrálása és korlátozása

Ha a termosztátot kalibrálni kell, végezze el a következő műveleteket:

Helyezzen egy hőmérőt a szoba közepére, a padlótól 1,5 méter távolságra.
Várjon 1 órát, hogy megbizonyosodjon arról, hogy a termosztát a helyes hőmérsékletet mutatja.
Távolítsa el a beállító gombot úgy, hogy óvatosan kifelé nyomja egy keskeny csavarhúzóval a gomb és a fedél között. (ügyeljen arra, hogy elkerülje a beállító gomb elforgatását)
Távolítsa el a belső kereket a gombból. (1. ábra)
Helyezze a belső kereket egyedül a termosztátra. (2. ábra)
Most már felhelyezheti a beállító gombot a termosztátra, miközben a valós szobahőmérséklet (a hőmérő által mutatott) és a termosztát indexe megfelel egymásnak.

Ha a termosztátot korlátozni kell, végezze el a következő műveleteket:

Állítsa a beállító gombot az új beállítási tartomány közepére.
Távolítsa el a beállító gombot úgy, hogy óvatosan kifelé nyomja egy keskeny csavarhúzóval a gomb és a fedél között.
Távolítsa el a tárcsa csapokat, és helyezze a kívánt lyukakba a termosztát beállítási tartományának korlátozásához. (3. és 4. ábra)
Most már felhelyezheti a beállító gombot a termosztátra.
