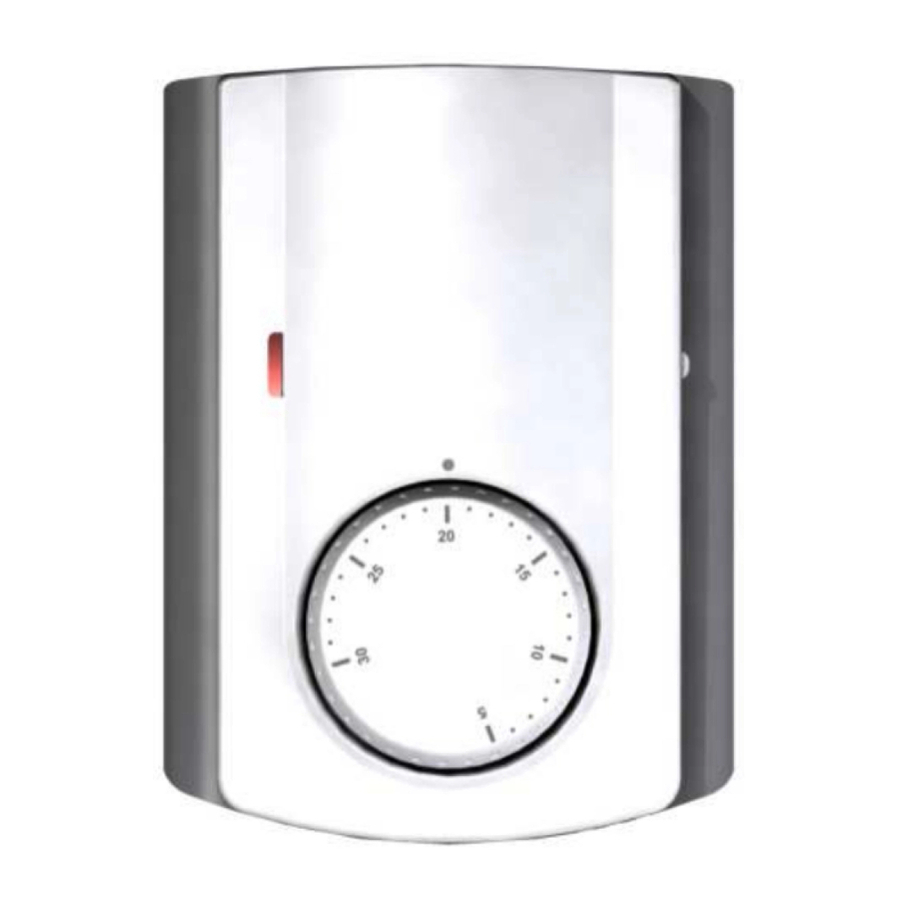

Purmo TempCo Comfort 24V - Navodila za termostat

Vsebina

Uvod


Pred začetkom dela mora monter natančno prebrati ta priročnik za namestitev in uporabo ter se prepričati, da razume in upošteva vsa navodila, ki jih vsebuje.

  • Termostat naj namešča, upravlja in vzdržuje samo posebej usposobljeno osebje. Osebje, ki je v postopku usposabljanja, sme izdelek uporabljati samo pod nadzorom izkušenega monterja. Ob upoštevanju zgornjih pogojev proizvajalec prevzema odgovornost za opremo, kot je določeno z zakonskimi določbami.
  • Pri delu s krmilnikom je treba upoštevati vsa navodila v tem priročniku za namestitev in uporabo. Vsaka druga uporaba ni v skladu s predpisi. Proizvajalec ne odgovarja v primeru nestrokovne uporabe krmilnika. Iz varnostnih razlogov niso dovoljene nobene spremembe in dopolnitve. Vzdrževanje lahko izvajajo samo servisne delavnice, ki jih je odobril proizvajalec.
  • Funkcionalnost krmilnika je odvisna od modela in opreme. Ta navodila za namestitev so del izdelka in jih je treba pridobiti.

UPORABA

  • Termostat UFH je razvit za nadzor in upravljanje pogonov, nameščenih na razdelilniku.
  • Termostat se običajno uporablja v povezavi s popolno priključno omarico "UFH-MASTER" z ali brez "Modula za ogrevanje in hlajenje" za priključitev vseh električnih in hidravličnih komponent instalacije, kot so obtočna črpalka, pogoni ...
  • Krmilniki so zasnovani za uporabo v stanovanjskih prostorih, pisarniških prostorih in industrijskih objektih. Pred uporabo preverite, ali je namestitev v skladu z veljavnimi predpisi, da zagotovite pravilno uporabo namestitve.

VARNOSTNA NAVODILA

Pred začetkom dela izklopite napajanje!

  • Vsa dela na namestitvi in ožičenju, povezana s krmilnikom, se smejo izvajati samo, ko je naprava izklopljena. Napravo sme priključiti in zagnati samo usposobljeno osebje. Poskrbite, da boste upoštevali veljavne varnostne predpise.
  • Priključne omarice niso zaščitene pred brizganjem ali kapljanjem. Zato jih je treba namestiti na suhem mestu.
  • Pod nobenim pogojem ne zamenjujte priključkov senzorjev, pogonov in 24V priključkov! Zamenjava teh priključkov lahko povzroči življenjsko nevarne električne nevarnosti ali uničenje naprave in priključenih senzorjev ter drugih naprav.

Navodila za uporabo

UFH – 24VAC analogni termostat s funkcijo NSB in H&C

  • Žični analogni termostat (24VAC), posebej zasnovan za nadzor vašega talnega gretja in hlajenja, ki ga upravlja pogon (NC).
  • Izvedba za vgradnjo v steno, standardna pritrditev z 60 mm osmi.
  • Pilotni vodnik za funkcijo NSB (-2 °C)
  • 3 načini delovanja: Proti zmrzovanju, Znižano, Udobno  Termostat s tihim izhodom.
  • Lahko neposredno poganja pogone ali pa se priključi na serijo priključnih omaric UFH.

Tehnične lastnosti

Natančnost merjene temperature 0,1 °C
Delovna temperatura 0 °C - 50 °C
Območje nastavitve temperature 5 °C - 30 °C
Regulacijske karakteristike histereza (ON/OFF) ali proporcionalni pas (PWM)
Električna zaščita Razred II - IP30
Poraba energije

24VAC 50Hz

~ 0,5W
Izhod TRIAC 24VAC 15W
Norme in homologacija: Vaš termostat je bil zasnovan v skladu z naslednjimi standardi ali drugimi normativnimi dokumenti: glejte seznam na prvi strani

Predstavitev

LED indikator
Rdeča: Indikacija potrebe po ogrevanju.
Modra: Indikacija potrebe po hlajenju

Posebni prikazi
Rdeče utripanje: Napaka na notranjem senzorju. (Preverite senzor)
Modro utripanje: Aktivirana funkcija sušenja. (Nevarnost preostale vlage v hiši)

Konfiguracijsko stikalo

Št. Opis Privzeta nastavitev in druga možnost
1 Vrsta regulacije OFF: Histereza 0,5 °C (regulacija ON/OFF).
ON: Proporcionalni pas 2,0 °C s 10-minutnim ciklom (regulacija PWM).
2 Funkcija hlajenja Primer uporabe: Funkcijo hlajenja je treba deaktivirati v prostoru s tveganjem preostale vlage (kopalnica, kuhinja ...) OFF: Funkcija hlajenja je deaktivirana.
ON: Funkcija hlajenja je aktivirana.
3 Nočno znižanje (NSB) ponoči v načinu hlajenja. OFF: nikoli nočno znižanje v načinu hlajenja
ON: Nočno znižanje je dovoljeno
4 Vrsta nočnega znižanja (NSB) ponoči v načinu hlajenja. Vrednost nočnega znižanja (2 °C) bo dodana ali odšteta od nastavljene temperature. OFF: - 2 °C ponoči Primer uporabe: za spalnico, ponoči morate ohladiti to območje ON: +2 °C ponoči Primer uporabe: za dnevno sobo, ponoči vam ni treba ohladiti tega območja

Kako uporabljati termostat

Način proti zmrzovanju: (Ročni način)

Enostavna namestitev brez programatorja glavne cone:
Temperatura proti zmrzovanju (7 °C) se bo ves čas vzdrževala v prostoru.
Namestitev s programatorjem glavne cone: (z ali brez funkcije ogrevanja in hlajenja)
V načinu ogrevanja: (Pozimi)
Temperatura proti zmrzovanju (7 °C) se bo ves čas vzdrževala v prostoru.
V načinu hlajenja: (Poleti)
Termostat bo izklopljen (Off).

ZNIŽAN način delovanja: (Ročni način)

Enostavna namestitev brez programatorja glavne cone:
Znižana temperatura se bo ves čas upoštevala. (Nastavljena temperatura minus 2 °C)
Namestitev s programatorjem glavne cone: (z ali brez funkcije ogrevanja in hlajenja)
Znižana temperatura se bo upoštevala, kot je opisano spodaj:
V načinu ogrevanja: (Pozimi)
Znižana temperatura bo nastavljena temperatura minus 2 °C.
V načinu hlajenja: (Poleti)
Znižana temperatura bo nastavljena temperatura minus ali plus 2 °C.
(Za več razlage glejte del konfiguracijskega stikala "Stikalo št. 2").

Samodejni način delovanja:

Enostavna namestitev brez programatorja glavne cone:
Nastavljena temperatura se bo ves čas upoštevala.
Namestitev s programatorjem glavne cone:
(z ali brez funkcije ogrevanja in hlajenja)
V tem načinu bo vaš termostat upošteval program (udobno ali znižano) in ukaz (ogrevanje, hlajenje, proti zmrzovanju, počitnice ...) programatorja glavne cone.

Kako umeriti in omejiti območje nastavitve

Če je treba vaš termostat umeriti, izvedite te operacije:

  1. Postavite termometer na sredino prostora na razdalji 1,5 metra od tal.
  2. Počakajte 1 uro, da se prepričate, da vaš termostat prikazuje pravilno temperaturo.
  3. Odstranite gumb za nastavitev tako, da ga nežno pritisnete navzven z ozkim izvijačem med gumbom in pokrovom. (pazite, da se izognete vrtenju gumba za nastavitev)
  4. Odstranite notranje kolo z gumba. (Slika 1)
    Kako umeriti in omejiti območje nastavitve - Korak 1
  5. Postavite samo notranje kolo na termostat. (Slika 2)
    Kako umeriti in omejiti območje nastavitve - Korak 2
  6. Zdaj lahko postavite gumb za nastavitev na termostat, medtem ko usklajujete dejansko temperaturo prostora (ki jo prikazuje termometer) in indeks termostata.

Če je treba vaš termostat omejiti, izvedite te operacije:

  1. Nastavite gumb za nastavitev na sredino novega območja nastavitve.
  2. Odstranite gumb za nastavitev tako, da ga nežno pritisnete navzven z ozkim izvijačem med gumbom in pokrovom.
  3. Odstranite zatiče številčnice in jih vstavite v želene luknje, da omejite območje nastavitve termostata. (Slika 3 in 4)
    Kako umeriti in omejiti območje nastavitve - Korak 3
  4. Zdaj lahko postavite gumb za nastavitev na termostat.
