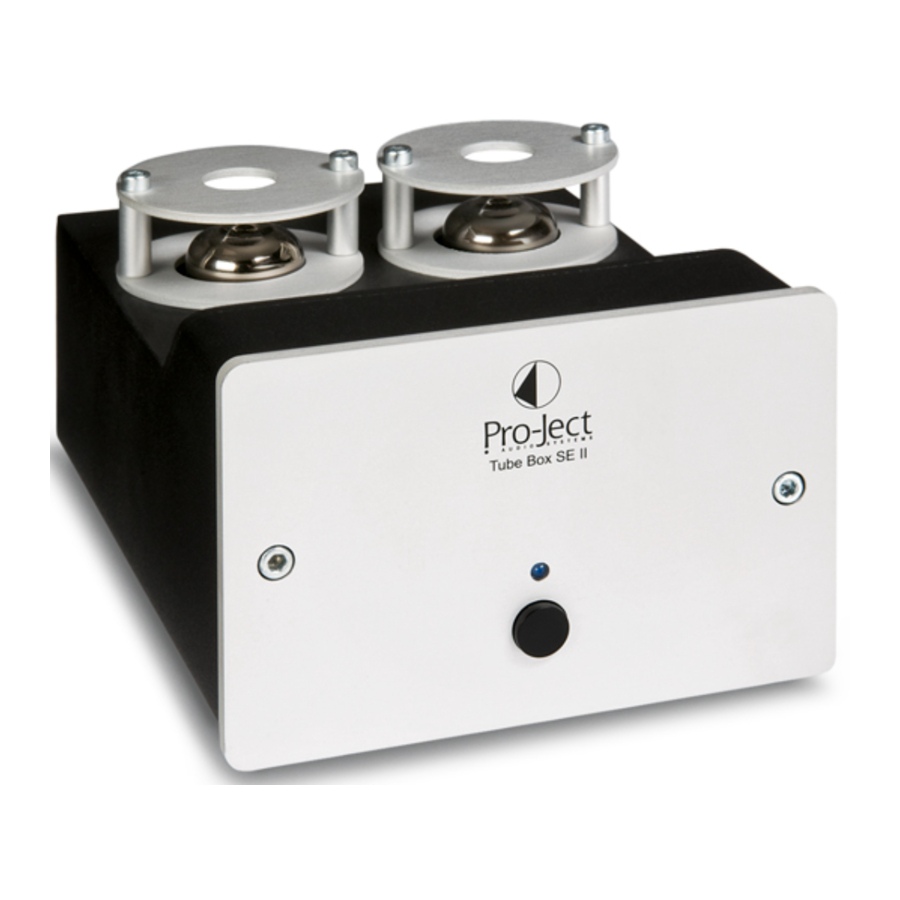

Pro-Ject Audio Systems Tube Box SE II - Ръководство за усилвател

За да постигнете максимална производителност и надеждност, трябва внимателно да проучите тези инструкции за употреба.

Предупреждение за опасност за потребителя, уреда или възможна злоупотреба.

Важно съобщение.

Настройка на режима на дозата

Фоно усилвателят трябва да се използва или в MM (moving magnet) (подвижен магнит), или в MC (moving coil) (подвижна намотка) режим в зависимост от принципа на конструкция на използваната доза. Тъй като повечето дози използват MM (moving magnet) (подвижен магнит) принципа, фоно усилвателят е фабрично настроен да работи в този режим. За да разберете какъв тип е вашата доза, моля, консултирайте се с литературата, придружаваща вашата доза. Литературата за MC дозите трябва също да посочва правилния импеданс и капацитет, в които дозата е проектирана да работи. Ако имате съмнения, моля, консултирайте се с вашия дилър.

Превключвател на гърба на фоно усилвателя настройва правилното ниво на усилване за дозата.

^∗ Използвайте предоставените джъмпери, за да зададете импеданса и препоръчителното съпротивление на натоварване.

Налични са следните настройки:

MC - ^∗17ohms/120pF (джъмпер на 22, 100 и 220 Ohms)

MC - ^∗18ohms/120pF (джъмпер на 22 и 100 Ohms)

MC - ^∗20ohms/120pF (джъмпер на 22 и 220 Ohms)

MC - ^∗22ohms/120pF (джъмпер на 22 Ohms)

MC - ^∗69ohms/120pF (джъмпер на 100 и 220 Ohms)

MC - ^∗100ohms/120pF (джъмпер на 100 Ohms)

MC - ^∗220ohms/120pF (джъмпер на 220 Ohms)

MM - 47kOhms/120pF (без джъмпер)

MM - ^∗47kOhms/220pF (джъмпер на 100pF)

MM - ^∗47kOhms/340pF (джъмпер на 220pF)

MM - ^∗47kOhms/440pF (джъмпер на 100pF и 220pF)

Преди да настроите MM / MC режим или да нулирате джъмперите, уредът трябва да бъде изключен от захранването и усилвателя! Моля, настройте двата канала еднакво.

Субсоничен филтър

Превключвател на гърба на фоно усилвателя активира и деактивира субсоничния филтър.

Свързване на грамофона

Свържете сигналния кабел на рамото към In (Вход) на фоно усилвателя. Внимавайте да свържете правилно левия и десния канал. Десният канал обикновено е маркиран с червено, левият канал с черно или бяло. Заземяващият проводник на кабела на рамото трябва да бъде свързан към клемата за заземяване.

Свързване към усилвателя

Свържете Out (Изход) на фоно усилвателя към линеен вход (като AUX, CD, Tuner, Tape (лента) или Video (видео)) на вашия усилвател.

Внимавайте да свържете правилно левия и десния канал. Десният канал обикновено е маркиран с червено, левият канал с черно или бяло.

Направете всички връзки, докато фоно усилвателят е изключен от захранването.
Не свързвайте изхода на фоно усилвателите към фоно вход (понякога обозначен като gram, disc (диск) или RIAA) на усилвателя.

Свързване към електрическата мрежа

Фоно усилвателят се доставя със захранване, подходящо за електрическата мрежа във вашата страна. Проверете етикета, преди да свържете, за да се уверите, че отговаря на номиналната мощност на мрежата във вашия дом. Свържете щепсела за ниско напрежение от захранването към Power ~16V (Захранване ~16V) гнездото на фоно усилвателя, преди да свържете захранването към електрическата мрежа. Синият светодиод на предната част на уреда ще светне, след като фоно усилвателят е правилно свързан към захранването.

Технически спецификации Pro-Ject Tube Box SE II

Лампи: 2 x ECC83 (12AX 7A)

Входен импеданс, MM: 120, 220, 340 и 440pF/47kOhm

Входни импеданси, MC: 17, 18, 20, 22, 69, 100 и 220ohms/120pF

Изходно напрежение: 300mV при 1kHz за 3mV (MM вход) / 0,3mV (MC вход)

Усилване, MM / MC: 40dB / 60dB

Шумов праг, MM / MC: 95dB (100dB - A претеглено) / 75dB (80dB - A претеглено)

THD MM / MC: 0,03% / 0,1%

Точност на RIAA-еквализационната крива: 20Hz - 20kHz / макс. 0,3dB

Субсоничен филтър: при 18Hz с 24dB/октава

Вход / линеен изход: 1 чифт RCA/Phono гнезда / 1 чифт RCA/Phono гнезда

Външно захранване: 16V/1.000mA AC, подходящо за електрическата мрежа във вашата страна

Консумация на енергия: 16V/850mA AC

Размери Ш x В x Д (Д с гнезда): 103 x 72 x 144 (156)mm

Тегло: 1.050g без захранване

Потенциална неправилна употреба и условия на повреда

Няма сигнал на един или двата канала:
Няма връзка между плейъра и фоно усилвателя или усилвателя. Това може да се дължи на дефектен щепсел, скъсан проводник или спойка или просто разхлабена връзка на щепсела/гнездото.

Силно бръмчене:
Няма заземяваща връзка от дозата или рамото, или кабела на рамото към фоно усилвателя, или заземяващ контур.

Изходът е твърде тих или твърде силен, или изкривен:
MM / MC режимът е неправилно настроен - претоварване на входа или недостатъчно усилване.

Сервиз

Ако срещнете проблем, който не можете да облекчите или идентифицирате въпреки горната информация, моля, свържете се с вашия дилър за допълнителен съвет. Само когато проблемът не може да бъде разрешен, уредът трябва да бъде изпратен на отговорния дистрибутор във вашата страна.

Гаранция

Производителят не носи отговорност за щети, причинени от неспазване на тези инструкции за употреба. Модификация или промяна на която и да е част от продукта от неоторизирани лица освобождава производителя от всякаква отговорност над законовите права на клиента.
