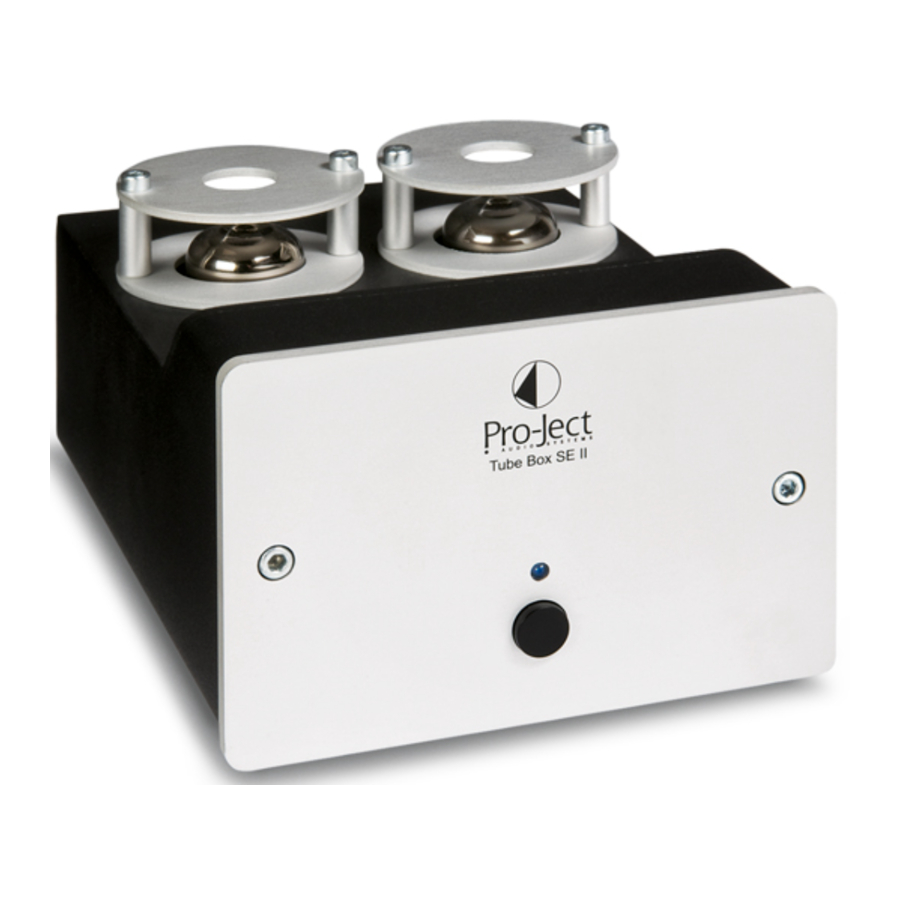

Pro-Ject Audio Systems Tube Box SE II - Versterkerhandleiding
Om maximale prestaties en betrouwbaarheid te bereiken, dient u deze gebruiksaanwijzing zorgvuldig te bestuderen.
Waarschuwing voor gevaar voor de gebruiker, het apparaat of mogelijk misbruik.
Belangrijke mededeling.
De cartridge-modus instellen
De phono-versterker moet worden gebruikt in MM- (moving magnet) of MC- (moving coil) modus, afhankelijk van het constructieprincipe van de te gebruiken pick-up cartridge. Aangezien de meeste cartridges het MM-principe (moving magnet) gebruiken, is de phono-versterker in de fabriek ingesteld om in deze modus te werken. Raadpleeg de documentatie die bij uw cartridge is geleverd om te achterhalen welk type cartridge u hebt. De documentatie voor MC-cartridges moet ook de juiste impedantie en capaciteit specificeren waarvoor de cartridge is ontworpen. Raadpleeg bij twijfel uw dealer.
Een schakelaar aan de achterkant van de phono-versterker stelt het juiste versterkingsniveau voor de cartridge in.
∗ Gebruik de meegeleverde jumpers om de impedantie en de aanbevolen belastingsweerstand in te stellen.
De volgende instellingen zijn beschikbaar:
MC - ∗17 ohm/120pF (jumper op 22, 100 en 220 ohm)
MC - ∗18 ohm/120pF (jumper op 22 en 100 ohm)
MC - ∗20 ohm/120pF (jumper op 22 en 220 ohm)
MC - ∗22 ohm/120pF (jumper op 22 ohm)
MC - ∗69 ohm/120pF (jumper op 100 en 220 ohm)
MC - ∗100 ohm/120pF (jumper op 100 ohm)
MC - ∗220 ohm/120pF (jumper op 220 ohm)
MM - 47kOhm/120pF (geen jumper)
MM - ∗47kOhm/220pF (jumper op 100pF)
MM - ∗47kOhm/340pF (jumper op 220pF)
MM - ∗47kOhm/440pF (jumper op 100pF en 220pF)
Voordat u de MM / MC-modus instelt of jumpers reset, moet het apparaat worden losgekoppeld van de voeding en de versterker! Stel beide kanalen gelijk in.
Subsonisch filter
Een schakelaar aan de achterkant van de phono-versterker activeert en deactiveert het subsonische filter.
De platenspeler aansluiten
Sluit de signaalkabel van de toonarm aan op de In van de phono-versterker. Zorg ervoor dat u het linker- en rechterkanaal correct aansluit. Het rechterkanaal is meestal rood gemarkeerd, het linkerkanaal zwart of wit. De aardingsdraad van de toonarmkabel moet worden aangesloten op de aardingsklem.
Aansluiting op de versterker
Sluit de Out van de phono-versterker aan op een lijningang (zoals AUX, CD, Tuner, Tape of Video) op uw versterker.
Zorg ervoor dat u het linker- en rechterkanaal correct aansluit. Het rechterkanaal is meestal rood gemarkeerd, het linkerkanaal zwart of wit.
Maak alle aansluitingen terwijl de phono-versterker is losgekoppeld van de voeding.
Sluit de uitgang van de phono-versterker niet aan op een phono-ingang (soms aangeduid als gram, disc of RIAA) op de versterker.
Netvoeding aansluiting
De phono-versterker wordt geleverd met een voeding die geschikt is voor de netvoeding van uw land. Controleer het label voordat u de stekker in het stopcontact steekt om er zeker van te zijn dat deze overeenkomt met de netspanning in uw huis. Sluit de laagspanningsstekker van de voeding aan op de Power ~16V aansluiting van de phono-versterker voordat u de voeding op het elektriciteitsnet aansluit. De blauwe LED aan de voorkant van het apparaat licht op zodra de phono-versterker correct is aangesloten op de voeding.
Technische specificaties Pro-Ject Tube Box SE II
Buizen: 2 x ECC83 (12AX 7A)
Ingangsimpedantie, MM: 120, 220, 340 en 440pF/47kOhm
Ingangsimpedanties, MC: 17, 18, 20, 22, 69, 100 en 220ohm/120pF
Uitgangsspanning: 300mV bij 1kHz voor 3mV (MM-ingang) / 0,3mV (MC-ingang)
Versterking, MM / MC: 40dB / 60dB
Geluidsvloer, MM / MC: 95dB (100dB - A-gewogen) / 75dB (80dB - A-gewogen)
THD MM / MC: 0,03% / 0,1%
RIAA-equalisatiecurve nauwkeurigheid: 20Hz - 20kHz / max. 0,3dB
Subsonisch filter: bij 18Hz met 24dB/octaaf
Ingang / lijnniveau-uitgang: 1 paar RCA/Phono-aansluitingen / 1 paar RCA/Phono-aansluitingen
Externe voeding: 16V/1.000mA AC, geschikt voor de netvoeding van uw land
Stroomverbruik: 16V/850mA AC
Afmetingen B x H x D (D met aansluitingen): 103 x 72 x 144 (156)mm
Gewicht: 1.050g zonder voeding
Potentieel onjuist gebruik en foutcondities
Geen signaal op een of beide kanalen:
Geen verbinding tussen speler en phono-versterker of versterker. Dit kan te wijten zijn aan een defecte stekker, een gebroken draad of soldeerpunt of gewoon een losse stekker/aansluiting.
Sterke brom:
Geen aardverbinding van cartridge of arm of armkabel naar phono-versterker, of aardlus.
Uitgang te zacht of te luid, of vervormd:
MM / MC-modus onjuist ingesteld - ingang overbelast of onvoldoende versterkt.
Service
Mocht u een probleem ondervinden dat u ondanks de bovenstaande informatie niet kunt verhelpen of identificeren, neem dan contact op met uw dealer voor verder advies. Alleen als het probleem niet kan worden opgelost, moet het apparaat worden verzonden naar de verantwoordelijke distributeur in uw land.
Garantie
De fabrikant aanvaardt geen verantwoordelijkheid voor schade veroorzaakt door het niet naleven van deze gebruiksaanwijzing. Wijziging of verandering aan enig onderdeel van het product door onbevoegde personen ontslaat de fabrikant van enige aansprakelijkheid boven en behalve de wettelijke rechten van de klant.
PRO-JECT is een geregistreerd handelsmerk van H. Lichtenegger.
Deze handleiding is geproduceerd door: Audio Trade GmbH Copyright © 2007. Alle rechten voorbehouden.
De informatie was correct op het moment van drukken. De fabrikant behoudt zich het recht voor om de technische specificaties zonder voorafgaande kennisgeving te wijzigen, indien dit noodzakelijk wordt geacht om het voortdurende proces van technische ontwikkeling te handhaven.
