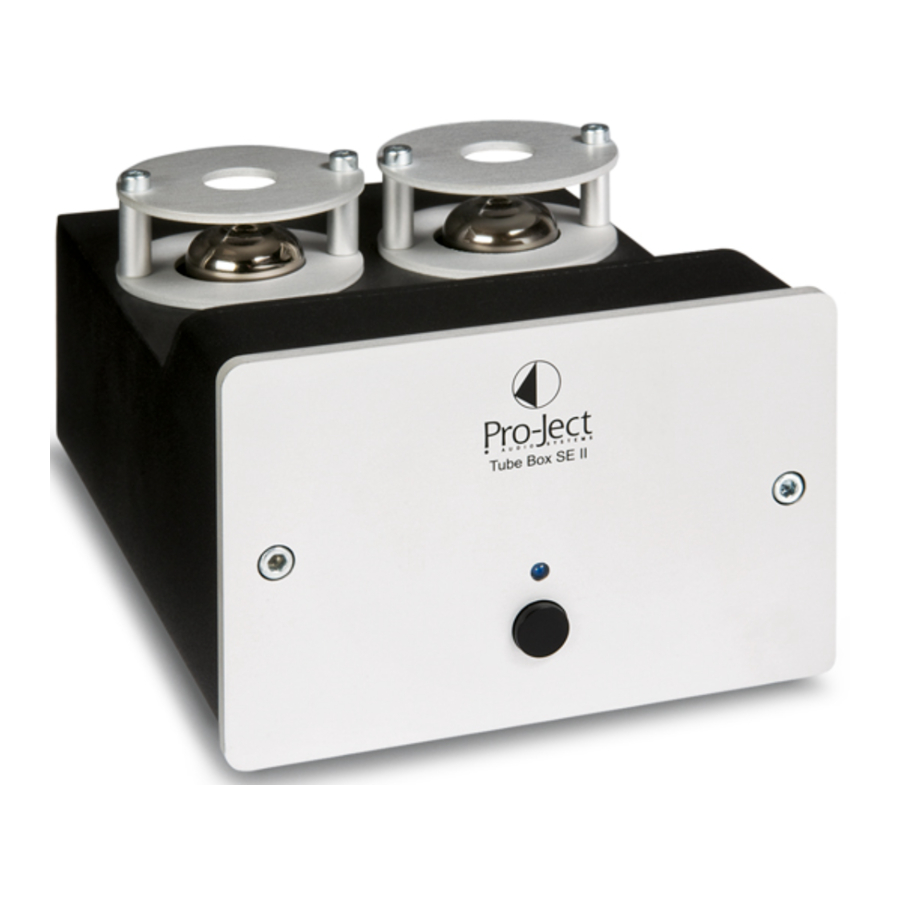

Pro-Ject Audio Systems Tube Box SE II - Vahvistimen käyttöohje

Saavuttaaksesi parhaan mahdollisen suorituskyvyn ja luotettavuuden, lue nämä käyttöohjeet huolellisesti.

Varoitus käyttäjälle, laitteelle tai mahdolliselle väärinkäytölle aiheutuvasta vaarasta.

Tärkeä huomautus.

Äänirasian tilan asettaminen

Phono-vahvistinta on käytettävä joko MM (moving magnet, liikkuva magneetti) tai MC (moving coil, liikkuva kela) -tilassa käytettävän äänirasian rakenteen periaatteen mukaisesti. Koska useimmat äänirasiat käyttävät MM (liikkuva magneetti) -periaatetta, phono-vahvistin on tehtaalla asetettu toimimaan tässä tilassa. Selvittääksesi, mikä tyyppi äänirasiasi on, tutustu äänirasian mukana tulleeseen kirjallisuuteen. MC-äänirasioiden kirjallisuudessa tulisi myös määrittää oikea impedanssi ja kapasitanssi, jolle äänirasia on suunniteltu toimimaan. Jos olet epävarma, ota yhteyttä jälleenmyyjääsi.

Phono-vahvistimen takana oleva kytkin asettaa oikean vahvistustason äänirasialle.

^∗ Käytä mukana toimitettuja jumppereita impedanssin ja suositellun kuormitusvastuksen asettamiseen.

Seuraavat asetukset ovat käytettävissä:

MC - ^∗17 ohmia/120 pF (jumpperi 22, 100 ja 220 ohmissa)

MC - ^∗18 ohmia/120 pF (jumpperi 22 ja 100 ohmissa)

MC - ^∗20 ohmia/120 pF (jumpperi 22 ja 220 ohmissa)

MC - ^∗22 ohmia/120 pF (jumpperi 22 ohmissa)

MC - ^∗69 ohmia/120 pF (jumpperi 100 ja 220 ohmissa)

MC - ^∗100 ohmia/120 pF (jumpperi 100 ohmissa)

MC - ^∗220 ohmia/120 pF (jumpperi 220 ohmissa)

MM - 47 kOhmia/120 pF (ei jumpperia)

MM - ^∗47 kOhmia/220 pF (jumpperi 100 pF:ssä)

MM - ^∗47 kOhmia/340 pF (jumpperi 220 pF:ssä)

MM - ^∗47 kOhmia/440 pF (jumpperi 100 pF:ssä ja 220 pF:ssä)

Ennen MM / MC -tilan asettamista tai jumppereiden nollaamista laite on irrotettava virtalähteestä ja vahvistimesta! Aseta molemmat kanavat samalla tavalla.

Subsonic-suodatin

Phono-vahvistimen takana oleva kytkin aktivoi ja deaktivoi subsonic-suodattimen.

Levysoittimen liittäminen

Liitä äänivarren signaalijohto phono-vahvistimen In (sisään) -liitäntään. Varmista, että liität vasemman ja oikean kanavan oikein. Oikea kanava on yleensä merkitty punaisella, vasen kanava mustalla tai valkoisella. Äänivarren johdon maadoitusjohto tulee liittää maadoitusliittimeen.

Liitäntä vahvistimeen

Liitä phono-vahvistimen Out (ulos) -liitäntä vahvistimesi linjatuloon (kuten AUX, CD, Tuner, Tape tai Video).

Varmista, että liität vasemman ja oikean kanavan oikein. Oikea kanava on yleensä merkitty punaisella, vasen kanava mustalla tai valkoisella.

Tee kaikki liitännät, kun phono-vahvistin on irrotettu virtalähteestä.
Älä liitä phono-vahvistimen lähtöä vahvistimen phono-tuloon (joskus merkitty gram, disc tai RIAA).

Verkkovirtaliitäntä

Phono-vahvistimen mukana toimitetaan virtalähde, joka sopii maasi verkkovirtaan. Tarkista etiketti ennen liittämistä varmistaaksesi, että se on yhteensopiva talosi verkkovirran kanssa. Liitä pienjännitteinen pistoke virtalähteestä phono-vahvistimen Power ~16V -liitäntään ennen virtalähteen liittämistä verkkovirtaan. Laitteen etuosassa oleva sininen LED syttyy, kun phono-vahvistin on liitetty oikein virtalähteeseen.

Tekniset tiedot Pro-Ject Tube Box SE II

Putket: 2 x ECC83 (12AX 7A)

Tuloimpedanssi, MM: 120, 220, 340 ja 440 pF/47 kOhmia

Tuloimpedanssit, MC: 17, 18, 20, 22, 69, 100 ja 220 ohmia/120 pF

Lähtöjännite: 300 mV 1 kHz:llä 3 mV:lle (MM-tulo) / 0,3 mV:lle (MC-tulo)

Vahvistus, MM / MC: 40 dB / 60 dB

Kohinataso, MM / MC: 95 dB (100 dB - A-painotettu) / 75 dB (80 dB - A-painotettu)

THD MM / MC: 0,03 % / 0,1 %

RIAA-korjauskäyrän tarkkuus: 20 Hz - 20 kHz / max. 0,3 dB

Subsonic-suodatin: 18 Hz:ssä 24 dB/oktaavi

Tulo / linjatason lähtö: 1 pari RCA/Phono-liittimiä / 1 pari RCA/Phono-liittimiä

Ulkoinen virtalähde: 16 V/1.000 mA AC, sopiva maasi verkkovirtaan

Virrankulutus: 16 V/850 mA AC

Mitat L x K x S (S liittimillä): 103 x 72 x 144 (156) mm

Paino: 1.050 g ilman virtalähdettä

Mahdolliset virheelliset käyttö- ja vikatilat

Ei signaalia toisessa tai molemmissa kanavissa:
Ei yhteyttä soittimen ja phono-vahvistimen tai vahvistimen välillä. Tämä voi johtua viallisesta pistokkeesta, katkenneesta johdosta tai juotosliitoksesta tai yksinkertaisesti löysästä pistoke-/liitäntäyhteydestä.

Voimakas humina:
Ei maadoitusta äänirasiasta tai varresta tai varren kaapelista phono-vahvistimeen tai maalenkki.

Lähtö liian hiljainen tai liian kova tai vääristynyt:
MM / MC -tila asetettu väärin - tulon ylikuormitus tai riittämätön vahvistus.

Huolto

Jos kohtaat ongelman, jota et pysty lieventämään tai tunnistamaan edellä olevista tiedoista huolimatta, ota yhteyttä jälleenmyyjääsi saadaksesi lisäohjeita. Vain silloin, kun ongelmaa ei voida ratkaista, laite tulee lähettää maasi vastuulliselle jakelijalle.

Takuu

Valmistaja ei ota vastuuta vahingoista, jotka ovat aiheutuneet näiden käyttöohjeiden noudattamatta jättämisestä. Tuotteen minkä tahansa osan muuttaminen tai muuttaminen luvattomien henkilöiden toimesta vapauttaa valmistajan kaikesta vastuusta asiakkaan laillisten oikeuksien lisäksi.

PRO-JECT on H. Lichteneggerin rekisteröity tavaramerkki.

Tämän oppaan on tuottanut: Audio Trade GmbH Copyright © 2007. Kaikki oikeudet pidätetään.

Tiedot olivat oikein painohetkellä. Valmistaja pidättää oikeuden tehdä muutoksia teknisiin tietoihin ilman ennakkoilmoitusta, jos se katsotaan tarpeelliseksi teknisen kehityksen jatkuvan prosessin ylläpitämiseksi.
