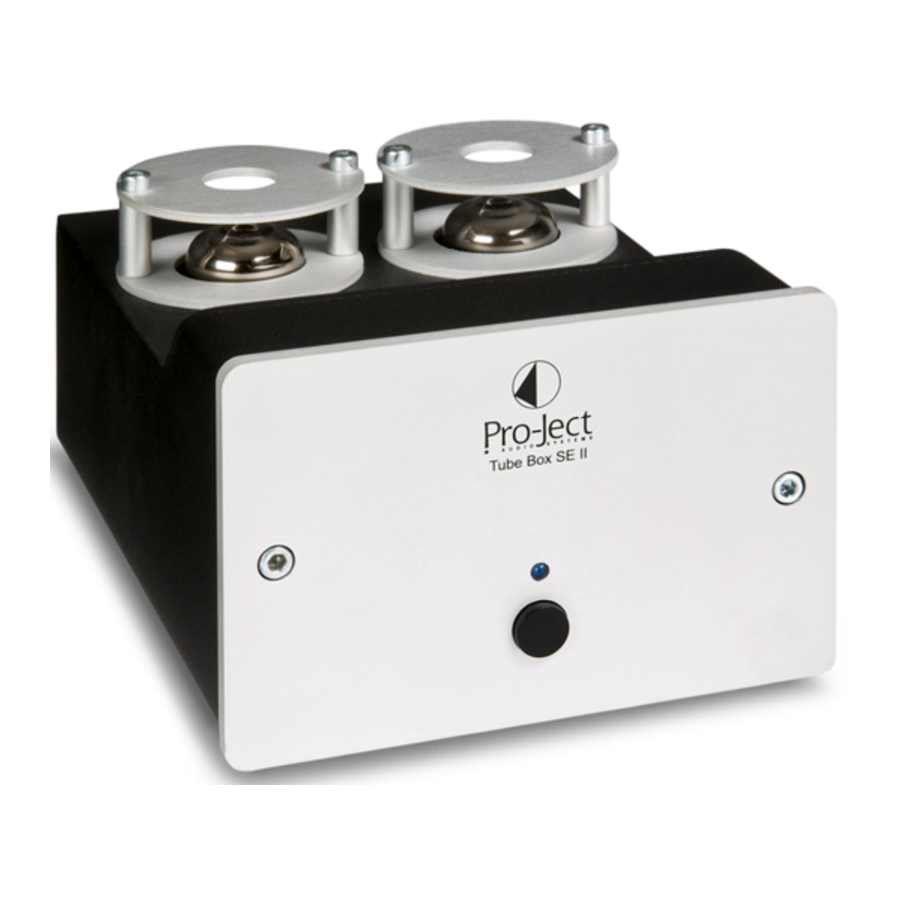

Pro-Ject Audio Systems Tube Box SE II - Erősítő kézikönyv

A maximális teljesítmény és megbízhatóság elérése érdekében gondosan tanulmányozza át ezeket a használati utasításokat.

Figyelmeztetés a felhasználóra, az egységre vagy a lehetséges helytelen használatra vonatkozó veszélyre.

Fontos figyelmeztetés.

A hangszedő üzemmód beállítása

A phono erősítőt MM (mozgó mágneses) vagy MC (mozgó tekercses) üzemmódban kell használni a használni kívánt hangszedő konstrukciós elvének megfelelően. Mivel a legtöbb hangszedő az MM (mozgó mágneses) elvet használja, a phono erősítő gyárilag erre az üzemmódra van beállítva. A hangszedő típusának megállapításához kérjük, tekintse meg a hangszedőhöz mellékelt dokumentációt. Az MC hangszedőkhöz mellékelt dokumentációban meg kell adni a helyes impedanciát és kapacitást is, amelyre a hangszedőt tervezték. Ha kétségei vannak, forduljon a forgalmazóhoz.

A phono erősítő hátulján található kapcsoló állítja be a hangszedőhöz tartozó megfelelő erősítési szintet.

^∗ A mellékelt áthidalókkal állítsa be az impedanciát és az ajánlott terhelési ellenállást.

A következő beállítások állnak rendelkezésre:

MC - ^∗17ohm/120pF (jumper a 22, 100 és 220 Ohmon)

MC - ^∗18ohm/120pF (jumper a 22 és 100 Ohmon)

MC - ^∗20ohm/120pF (jumper a 22 és 220 Ohmon)

MC - ^∗22ohm/120pF (jumper a 22 Ohmon)

MC - ^∗69ohm/120pF (jumper a 100 és 220 Ohmon)

MC - ^∗100ohm/120pF (jumper a 100 Ohmon)

MC - ^∗220ohm/120pF (jumper a 220 Ohmon)

MM - 47kOhm/120pF (nincs jumper)

MM - ^∗47kOhm/220pF (jumper a 100pF-en)

MM - ^∗47kOhm/340pF (jumper a 220pF-en)

MM - ^∗47kOhm/440pF (jumper a 100pF és 220pF-en)

Az MM / MC üzemmód beállítása vagy a jumperek visszaállítása előtt az egységet le kell választani a tápegységről és az erősítőről! Kérjük, mindkét csatornát egyformán állítsa be.

Szubszonikus szűrő

A phono erősítő hátulján található kapcsoló aktiválja és deaktiválja a szubszonikus szűrőt.

A lemezjátszó csatlakoztatása

Csatlakoztassa a hangkar jelvezetékét a phono erősítő In (bemenet) csatlakozójához. Ügyeljen a bal és jobb csatorna helyes csatlakoztatására. A jobb csatorna általában pirossal, a bal csatorna feketével vagy fehérrel van jelölve. A hangkar vezetékének földelő vezetékét a földelő csatlakozóhoz kell csatlakoztatni.

Csatlakozás az erősítőhöz

Csatlakoztassa a phono erősítő Out (kimenet) csatlakozóját az erősítő egy vonalbemenetéhez (például AUX, CD, Tuner, Tape (szalag) vagy Video (videó)).

Ügyeljen a bal és jobb csatorna helyes csatlakoztatására. A jobb csatorna általában pirossal, a bal csatorna feketével vagy fehérrel van jelölve.

Minden csatlakoztatást akkor végezzen el, amikor a phono erősítő nincs csatlakoztatva a tápegységhez.
Ne csatlakoztassa a phono erősítő kimenetét az erősítő phono bemenetéhez (amely néha gram, disc (lemez) vagy RIAA néven van feltüntetve).

Hálózati csatlakozás

A phono erősítőt az Ön országának hálózati tápellátásához alkalmas tápegységgel szállítjuk. Csatlakoztatás előtt ellenőrizze a címkét, hogy megbizonyosodjon arról, hogy megfelel-e a házában lévő hálózati értékeknek. Csatlakoztassa a tápegység alacsony feszültségű csatlakozóját a phono erősítő Power ~16V (Tápellátás ~16V) aljzatához, mielőtt a tápegységet a hálózathoz csatlakoztatná. A készülék elején lévő kék LED világít, ha a phono erősítő megfelelően van csatlakoztatva a tápegységhez.

Műszaki adatok Pro-Ject Tube Box SE II

Csövek: 2 x ECC83 (12AX 7A)

Bemeneti impedancia, MM: 120, 220, 340 és 440pF/47kOhm

Bemeneti impedanciák, MC: 17, 18, 20, 22, 69, 100 és 220ohm/120pF

Kimeneti feszültség: 300mV 1kHz-en 3mV-hoz (MM bemenet) / 0,3mV-hoz (MC bemenet)

Erősítés, MM / MC: 40dB / 60dB

Zajszint, MM / MC: 95dB (100dB - A súlyozott) / 75dB (80dB - A súlyozott)

THD MM / MC: 0,03% / 0,1%

RIAA-kiegyenlítési görbe pontossága: 20Hz - 20kHz / max. 0,3dB

Szubszonikus szűrő: 18Hz-en 24dB/oktávval

Bemenet / vonalszintű kimenet: 1 pár RCA/Phono aljzat / 1 pár RCA/Phono aljzat

Külső tápegység: 16V/1.000mA AC, az Ön országának hálózati tápellátásához alkalmas

Energiafogyasztás: 16V/850mA AC

Méretek Sz x Ma x Mé (Mé aljzatokkal): 103 x 72 x 144 (156)mm

Súly: 1.050g tápegység nélkül

Lehetséges helytelen használat és hibás állapotok

Nincs jel az egyik vagy mindkét csatornán:
Nincs kapcsolat a lejátszó és a phono erősítő vagy az erősítő között. Ennek oka lehet hibás csatlakozó, szakadt vezeték vagy forrasztási kötés, vagy egyszerűen laza csatlakozó/aljzat csatlakozás.

Erős búgás:
Nincs földelés a hangszedőtől vagy a hangkartól vagy a hangkar kábelétől a phono erősítőhöz, vagy földhurok.

A kimenet túl halk vagy túl hangos, vagy torz:
MM / MC üzemmód helytelenül van beállítva - a bemenet túlterhelt vagy nem eléggé erősített.

Szerviz

Ha olyan problémába ütközik, amelyet a fenti információk ellenére sem tud enyhíteni vagy azonosítani, kérjük, forduljon a forgalmazóhoz további tanácsért. Csak akkor szabad a készüléket az Ön országában illetékes forgalmazóhoz küldeni, ha a problémát nem lehet megoldani.

Garancia

A gyártó nem vállal felelősséget a jelen használati utasítás be nem tartásából eredő károkért. A termék bármely részének jogosulatlan személyek általi módosítása vagy megváltoztatása a gyártót mentesíti a vevő törvényes jogain felüli felelősség alól.

A PRO-JECT a H. Lichtenegger bejegyzett védjegye.

Ezt az útmutatót a Audio Trade GmbH készítette Copyright © 2007. Minden jog fenntartva.

Az információk a nyomdába kerülés időpontjában helyesek voltak. A gyártó fenntartja a jogot, hogy a műszaki fejlesztés folyamatának fenntartásához szükségesnek ítélt műszaki specifikációkat előzetes értesítés nélkül megváltoztassa.
