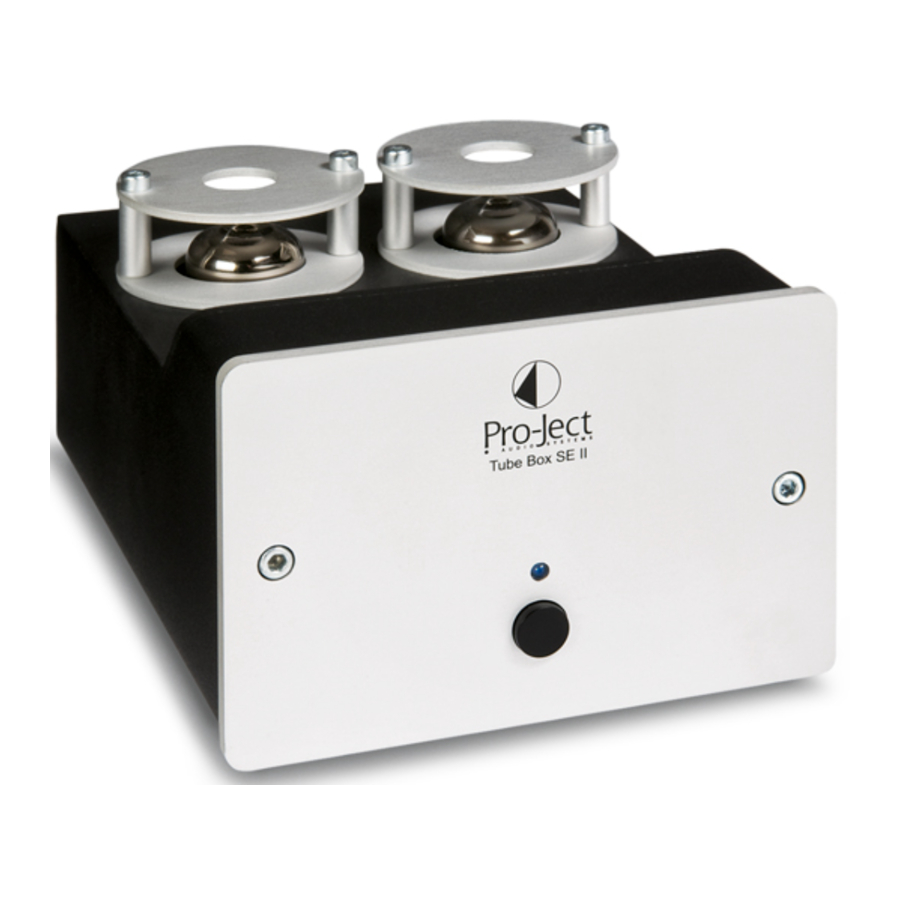

Pro-Ject Audio Systems Tube Box SE II - Εγχειρίδιο Ενισχυτή

Για να επιτύχετε μέγιστη απόδοση και αξιοπιστία, θα πρέπει να μελετήσετε προσεκτικά αυτές τις οδηγίες χρήσης.

Προειδοποίηση για κίνδυνο για τον χρήστη, τη μονάδα ή πιθανή κακή χρήση.

Σημαντική σημείωση.

Ρύθμιση της λειτουργίας κεφαλής

Ο ενισχυτής phono πρέπει να χρησιμοποιείται είτε σε λειτουργία MM (κινητού μαγνήτη) είτε σε λειτουργία MC (κινητού πηνίου) ανάλογα με την αρχή κατασκευής της κεφαλής pickup που θα χρησιμοποιηθεί. Δεδομένου ότι οι περισσότερες κεφαλές χρησιμοποιούν την αρχή MM (κινητού μαγνήτη), ο ενισχυτής phono είναι εργοστασιακά ρυθμισμένος να λειτουργεί σε αυτήν τη λειτουργία. Για να μάθετε ποιον τύπο έχει η κεφαλή σας, συμβουλευτείτε τη βιβλιογραφία που συνοδεύει την κεφαλή σας. Η βιβλιογραφία για τις κεφαλές MC θα πρέπει επίσης να καθορίζει τη σωστή αντίσταση και χωρητικότητα στην οποία έχει σχεδιαστεί να λειτουργεί η κεφαλή. Εάν έχετε αμφιβολίες, συμβουλευτείτε τον αντιπρόσωπό σας.

Ένας διακόπτης στο πίσω μέρος του ενισχυτή phono ρυθμίζει το σωστό επίπεδο ενίσχυσης για την κεφαλή.

^∗ Χρησιμοποιήστε τους παρεχόμενους βραχυκυκλωτήρες για να ρυθμίσετε την αντίσταση και τη συνιστώμενη αντίσταση φορτίου.

Οι ακόλουθες ρυθμίσεις είναι διαθέσιμες:

MC - ^∗17ohms/120pF (βραχυκυκλωτήρας σε 22, 100 και 220 Ohms)

MC - ^∗18ohms/120pF (βραχυκυκλωτήρας σε 22 και 100 Ohms)

MC - ^∗20ohms/120pF (βραχυκυκλωτήρας σε 22 και 220 Ohms)

MC - ^∗22ohms/120pF (βραχυκυκλωτήρας σε 22 Ohms)

MC - ^∗69ohms/120pF (βραχυκυκλωτήρας σε 100 και 220 Ohms)

MC - ^∗100ohms/120pF (βραχυκυκλωτήρας σε 100 Ohms)

MC - ^∗220ohms/120pF (βραχυκυκλωτήρας σε 220 Ohms)

MM - 47kOhms/120pF (χωρίς βραχυκυκλωτήρα)

MM - ^∗47kOhms/220pF (βραχυκυκλωτήρας σε 100pF)

MM - ^∗47kOhms/340pF (βραχυκυκλωτήρας σε 220pF)

MM - ^∗47kOhms/440pF (βραχυκυκλωτήρας σε 100pF και 220pF)

Πριν ρυθμίσετε τη λειτουργία MM / MC ή επαναφέρετε τους βραχυκυκλωτήρες, η μονάδα πρέπει να αποσυνδεθεί από την παροχή ρεύματος και τον ενισχυτή! Ρυθμίστε και τα δύο κανάλια εξίσου.

Υποηχητικό φίλτρο

Ένας διακόπτης στο πίσω μέρος του ενισχυτή phono ενεργοποιεί και απενεργοποιεί το υποηχητικό φίλτρο.

Σύνδεση του πικάπ

Συνδέστε το καλώδιο σήματος του βραχίονα στο In (Είσοδος) του ενισχυτή phono. Προσέξτε να συνδέσετε σωστά το αριστερό και το δεξί κανάλι. Το δεξί κανάλι συνήθως επισημαίνεται με κόκκινο χρώμα, το αριστερό κανάλι με μαύρο ή άσπρο. Το καλώδιο γείωσης του καλωδίου του βραχίονα πρέπει να συνδεθεί στον ακροδέκτη γείωσης.

Σύνδεση με τον ενισχυτή

Συνδέστε το Out (Έξοδος) του ενισχυτή phono σε μια είσοδο γραμμής (όπως AUX, CD, Tuner, Tape (Βοηθητική, CD, Δέκτης, Κασέτα) ή Video (Βίντεο)) στον ενισχυτή σας.

Προσέξτε να συνδέσετε σωστά το αριστερό και το δεξί κανάλι. Το δεξί κανάλι συνήθως επισημαίνεται με κόκκινο χρώμα, το αριστερό κανάλι με μαύρο ή άσπρο.

Κάντε όλες τις συνδέσεις ενώ ο ενισχυτής phono είναι αποσυνδεδεμένος από την παροχή ρεύματος.
Μην συνδέετε την έξοδο του ενισχυτή phono σε μια είσοδο phono (μερικές φορές επισημαίνεται ως gram, disc (γραμμόφωνο, δίσκος) ή RIAA) στον ενισχυτή.

Σύνδεση στην παροχή ρεύματος

Ο ενισχυτής phono παρέχεται με ένα τροφοδοτικό κατάλληλο για την παροχή ρεύματος της χώρας σας. Ελέγξτε την ετικέτα πριν από τη σύνδεση για να βεβαιωθείτε ότι συμμορφώνεται με την ονομαστική τιμή ρεύματος στο σπίτι σας. Συνδέστε το βύσμα χαμηλής τάσης από το τροφοδοτικό στην υποδοχή Power ~16V (Τροφοδοσία ~16V) του ενισχυτή phono πριν συνδέσετε το τροφοδοτικό στην παροχή ρεύματος. Το μπλε LED στο μπροστινό μέρος της μονάδας θα ανάψει μόλις ο ενισχυτής phono συνδεθεί σωστά στο τροφοδοτικό.

Τεχνικές προδιαγραφές Pro-Ject Tube Box SE II

Λυχνίες: 2 x ECC83 (12AX 7A)

Αντίσταση εισόδου, MM: 120, 220, 340 και 440pF/47kOhm

Αντιστάσεις εισόδου, MC: 17, 18, 20, 22, 69, 100 και 220ohms/120pF

Τάση εξόδου: 300mV στα 1kHz για 3mV (Είσοδος MM) / 0,3mV (Είσοδος MC)

Ενίσχυση, MM / MC: 40dB / 60dB

Επίπεδο θορύβου, MM / MC: 95dB (100dB - Σταθμισμένο A) / 75dB (80dB - Σταθμισμένο A)

THD MM / MC: 0,03% / 0,1%

Ακρίβεια καμπύλης ισοστάθμισης RIAA: 20Hz - 20kHz / max. 0,3dB

Υποηχητικό φίλτρο: στα 18Hz με 24dB/οκτάβα

Είσοδος / έξοδος επιπέδου γραμμής: 1 ζεύγος υποδοχές RCA/Phono / 1 ζεύγος υποδοχές RCA/Phono

Εξωτερικό τροφοδοτικό: 16V/1.000mA AC, κατάλληλο για την παροχή ρεύματος της χώρας σας

Κατανάλωση ισχύος: 16V/850mA AC

Διαστάσεις Π x Υ x Β (Β με υποδοχές): 103 x 72 x 144 (156)mm

Βάρος: 1.050g χωρίς τροφοδοτικό

Πιθανή εσφαλμένη χρήση και συνθήκες σφάλματος

Χωρίς σήμα σε ένα ή και στα δύο κανάλια:
Χωρίς σύνδεση μεταξύ του πικάπ και του ενισχυτή phono ή του ενισχυτή. Αυτό μπορεί να οφείλεται σε ελαττωματικό βύσμα, σπασμένο καλώδιο ή κόλληση ή απλώς χαλαρή σύνδεση βύσματος/υποδοχής.

Ισχυρός βόμβος:
Χωρίς σύνδεση γείωσης από την κεφαλή ή τον βραχίονα ή το καλώδιο του βραχίονα στον ενισχυτή phono ή βρόχο γείωσης.

Έξοδος πολύ χαμηλή ή πολύ δυνατή ή παραμορφωμένη:
Η λειτουργία MM / MC έχει ρυθμιστεί εσφαλμένα - υπερφόρτωση εισόδου ή ανεπαρκής ενίσχυση.

Σέρβις

Εάν αντιμετωπίσετε ένα πρόβλημα το οποίο δεν μπορείτε να ανακουφίσετε ή να εντοπίσετε παρά τις παραπάνω πληροφορίες, επικοινωνήστε με τον αντιπρόσωπό σας για περαιτέρω συμβουλές. Μόνο όταν το πρόβλημα δεν μπορεί να επιλυθεί, η μονάδα θα πρέπει να αποσταλεί στον υπεύθυνο διανομέα στη χώρα σας.

Εγγύηση

Ο κατασκευαστής δεν φέρει καμία ευθύνη για ζημιές που προκαλούνται από τη μη τήρηση αυτών των οδηγιών χρήσης. Τροποποίηση ή αλλαγή σε οποιοδήποτε μέρος του προϊόντος από μη εξουσιοδοτημένα άτομα απαλλάσσει τον κατασκευαστή από οποιαδήποτε ευθύνη πέραν των νόμιμων δικαιωμάτων του πελάτη.

PRO-JECT είναι σήμα κατατεθέν της H. Lichtenegger.

Αυτός ο οδηγός δημιουργήθηκε από: Audio Trade GmbH Copyright © 2007. All rights reserved.

Οι πληροφορίες ήταν σωστές κατά τη στιγμή της δημοσίευσης. Ο κατασκευαστής διατηρεί το δικαίωμα να κάνει αλλαγές στις τεχνικές προδιαγραφές χωρίς προηγούμενη ειδοποίηση, όπως κρίνεται απαραίτητο για τη διατήρηση της συνεχιζόμενης διαδικασίας τεχνικής ανάπτυξης.
