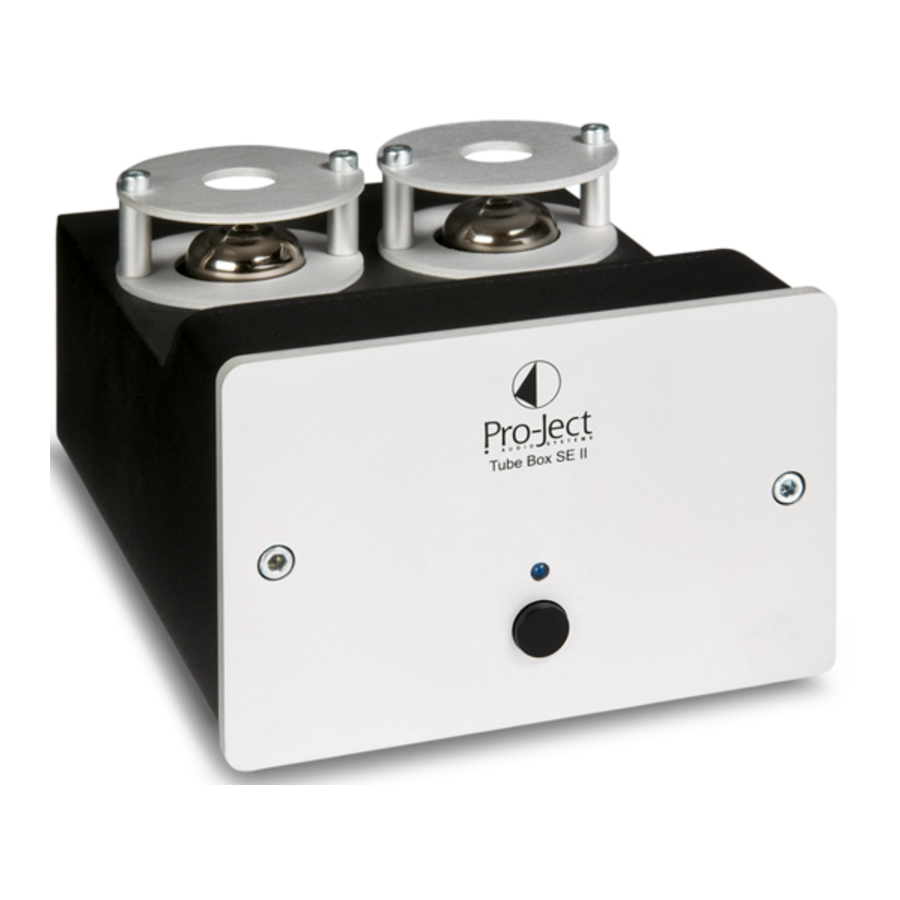

Pro-Ject Audio Systems Tube Box SE II - Manual de utilizare Amplificator

Pentru a obține performanțe și fiabilitate maxime, ar trebui să studiați cu atenție aceste instrucțiuni de utilizare.

Avertisment privind un pericol pentru utilizator, unitate sau posibila utilizare incorectă.

Notificare importantă.

Setarea modului cartușului

Amplificatorul phono trebuie utilizat fie în modul MM (magnet mobil), fie în modul MC (bobină mobilă), în funcție de principiul de construcție al cartușului de pickup care urmează să fie utilizat. Deoarece majoritatea cartușelor utilizează principiul MM (magnet mobil), amplificatorul phono este setat din fabrică să funcționeze în acest mod. Pentru a afla ce tip este cartușul dvs., vă rugăm să consultați literatura care însoțește cartușul. Literatura pentru cartușele MC ar trebui să specifice, de asemenea, impedanța și capacitatea corecte în care este proiectat să funcționeze cartușul. Dacă aveți dubii, vă rugăm să consultați dealerul dvs.

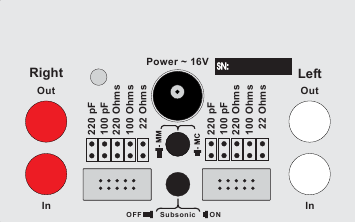

Un comutator din spatele amplificatorului phono setează nivelul corect de amplificare pentru cartuș.

^∗ Utilizați jumperii furnizați pentru a seta impedanța și rezistența de sarcină recomandată.

Următoarele setări sunt disponibile:

MC - ^∗17ohms/120pF (jumper pe 22, 100 și 220 Ohmi)

MC - ^∗18ohms/120pF (jumper pe 22 și 100 Ohmi)

MC - ^∗20ohms/120pF (jumper pe 22 și 220 Ohmi)

MC - ^∗22ohms/120pF (jumper pe 22 Ohmi)

MC - ^∗69ohms/120pF (jumper pe 100 și 220 Ohmi)

MC - ^∗100ohms/120pF (jumper pe 100 Ohmi)

MC - ^∗220ohms/120pF (jumper pe 220 Ohmi)

MM - 47kOhms/120pF (fără jumper)

MM - ^∗47kOhms/220pF (jumper pe 100pF)

MM - ^∗47kOhms/340pF (jumper pe 220pF)

MM - ^∗47kOhms/440pF (jumper pe 100pF și 220pF)

Înainte de a seta modul MM / MC sau de a reseta jumperii, unitatea trebuie deconectată de la sursa de alimentare și de la amplificator! Vă rugăm să setați ambele canale în mod egal.

Filtru subsonic

Un comutator din spatele amplificatorului phono activează și dezactivează filtrul subsonic.

Conectarea pick-up-ului

Conectați cablul de semnal al brațului de ton la In (Intrare) al amplificatorului phono. Aveți grijă să conectați corect canalele stânga și dreapta. Canalul drept este de obicei marcat cu roșu, canalul stâng cu negru sau alb. Firul de împământare al cablului brațului de ton trebuie conectat la borna de împământare.

Conectarea la amplificator

Conectați Out (Ieșire) al amplificatorului phono la o intrare de linie (cum ar fi AUX, CD, Tuner, Tape (Casetă) sau Video) de pe amplificatorul dvs.

Aveți grijă să conectați corect canalele stânga și dreapta. Canalul drept este de obicei marcat cu roșu, canalul stâng cu negru sau alb.

Efectuați toate conexiunile în timp ce amplificatorul phono este deconectat de la sursa de alimentare.
Nu conectați ieșirea amplificatoarelor phono la o intrare phono (uneori etichetată gram, disc sau RIAA) de pe amplificator.

Conectarea la rețeaua de alimentare

Amplificatorul phono este furnizat cu o sursă de alimentare adecvată pentru alimentarea de la rețeaua electrică a țării dvs. Verificați eticheta înainte de a conecta pentru a asigura conformitatea cu tensiunea nominală a rețelei electrice din casa dvs. Conectați ștecherul de joasă tensiune de la sursa de alimentare la priza Power ~16V (Alimentare ~16V) a amplificatorului phono înainte de a conecta sursa de alimentare la rețeaua electrică. LED-ul albastru de pe partea frontală a unității se va aprinde odată ce amplificatorul phono este conectat corect la sursa de alimentare.

Specificații tehnice Pro-Ject Tube Box SE II

Tuburi: 2 x ECC83 (12AX 7A)

Impedanța de intrare, MM: 120, 220, 340 și 440pF/47kOhm

Impedanțe de intrare, MC: 17, 18, 20, 22, 69, 100 și 220ohms/120pF

Tensiune de ieșire: 300mV la 1kHz pentru 3mV (Intrare MM) / 0,3mV (Intrare MC)

Câștig, MM / MC: 40dB / 60dB

Nivel de zgomot, MM / MC: 95dB (100dB - ponderat A) / 75dB (80dB - ponderat A)

THD MM / MC: 0,03% / 0,1%

Precizia curbei de egalizare RIAA: 20Hz - 20kHz / max. 0,3dB

Filtru subsonic: la 18Hz cu 24dB/octavă

Intrare / ieșire la nivel de linie: 1 pereche de prize RCA/Phono / 1 pereche de prize RCA/Phono

Sursă de alimentare externă: 16V/1.000mA AC, adecvată pentru alimentarea de la rețeaua electrică a țării dvs.

Consum de energie: 16V/850mA AC

Dimensiuni L x Î x A (A cu prize): 103 x 72 x 144 (156)mm

Greutate: 1.050g fără sursa de alimentare

Potențiale utilizări incorecte și condiții de defectare

Fără semnal pe unul sau ambele canale:
Fără conexiune între player și amplificatorul phono sau amplificator. Acest lucru s-ar putea datora unei prize defectuoase, unui fir rupt sau unei îmbinări de lipire sau pur și simplu unei conexiuni slăbite a prizei/soclului.

Bâzâit puternic:
Fără conexiune de împământare de la cartuș sau braț sau cablu de braț la amplificatorul phono, sau buclă de împământare.

Ieșire prea silențioasă sau prea puternică, sau distorsionată:
Modul MM / MC setat incorect - supraîncărcare a intrării sau amplificare insuficientă.

Service

Dacă întâmpinați o problemă pe care nu o puteți atenua sau identifica în ciuda informațiilor de mai sus, vă rugăm să contactați dealerul dvs. pentru sfaturi suplimentare. Numai atunci când problema nu poate fi rezolvată, unitatea trebuie trimisă distribuitorului responsabil din țara dvs.

Garanție

Producătorul nu acceptă nicio responsabilitate pentru daunele cauzate de nerespectarea acestor instrucțiuni de utilizare. Modificarea sau schimbarea oricărei părți a produsului de către persoane neautorizate eliberează producătorul de orice răspundere peste și dincolo de drepturile legale ale clientului.

PRO-JECT este o marcă înregistrată a H. Lichtenegger.

Acest ghid a fost produs de: Audio Trade GmbH Copyright © 2007. Toate drepturile rezervate.

Informațiile erau corecte la momentul tipăririi. Producătorul își rezervă dreptul de a face modificări ale specificațiilor tehnice fără notificare prealabilă, după cum consideră necesar pentru a menține procesul continuu de dezvoltare tehnică.
