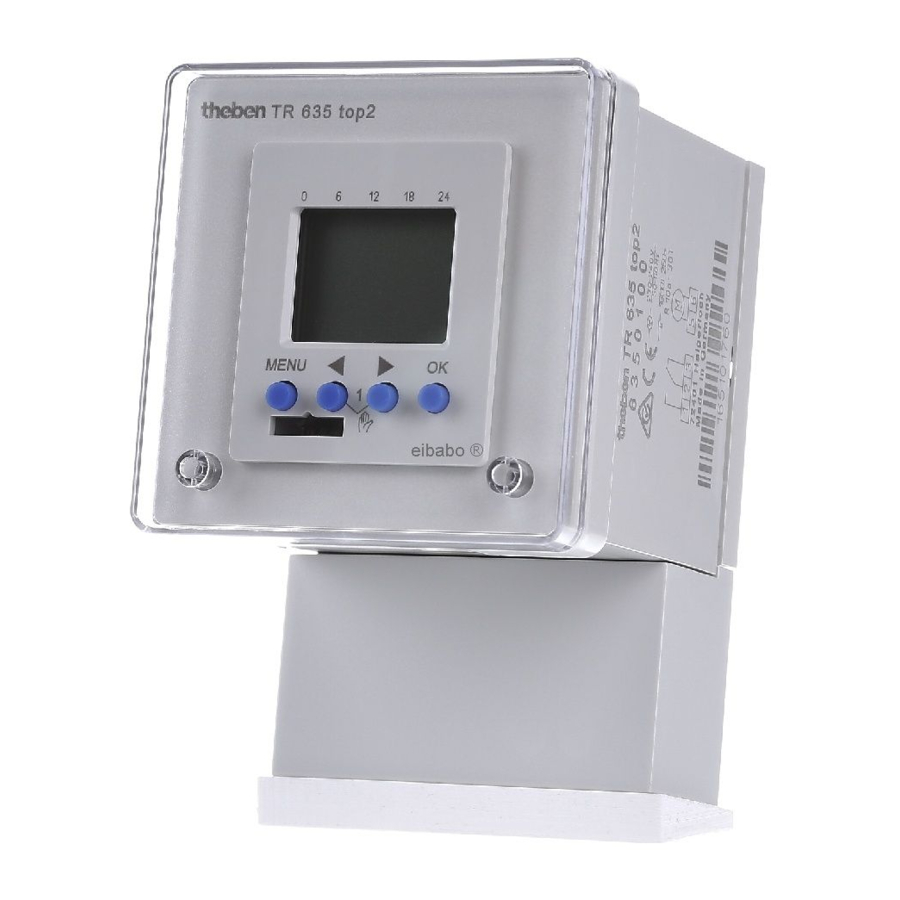

Theben TR 635 top2, TR 636 top2 (6350100, 6360100) - Ръководство за настройка на времето от серията TR

Екран и бутони

Инструкции за работа

1. Прочетете текстовия ред
   Мигащ текст/символ представлява заявка
2. Вземете решение
   • ДА
     Потвърждение - Натиснете OK
   • НЕ
     Промяна/изменение - Натиснете

Преглед на избора на меню

Свързване

Внимание, опасност от смърт от токов удар!

• Трябва да се инсталира от квалифициран електротехник! - Изключете захранването. - Покрийте или предпазете всички съседни компоненти под напрежение.
• Уверете се, че устройството не може да бъде включено!
• Проверете дали захранването е изключено.
• Заземете и заобиколете.

Инсталиране

Инсталиране на дистрибутор (стена)

• за инсталиране върху DIN профили (в съответствие с EN 60715) с аксесоари (9070071)


Инсталиране на преден панел

• за инсталиране в предна рамка и прозрачен капак (в съответствие с DIN 43700)


Първоначално стартиране

Задаване на дата, час и правило за лятно/зимно часово време

• Натиснете необходимия бутон и дисплеят следва на екрана (вижте фигурата):


НУЛИРАНЕ

• Натиснете 4-те бутона едновременно.

Можете да избирате между RETAIN PROGRAMS и DELETE PROGRAMS.

ПРОГРАМА

Програмиране на време за превключване

Пример: Включване на осветлението в спортната зала от понеделник до петък, от 7:30 до 12:00 ч.

• Натиснете MENU. Показва се PROGRAM.
• Потвърдете, като натиснете OK. Показва се NEW.
• Потвърдете, като натиснете OK. Показва се SWITCHING TIME.
• Потвърдете, като натиснете OK. Изберете ON (за време на включване).
• Потвърдете, като натиснете OK. На дисплея се показва HOUR.
• Използвайте бутоните + или –, за да въведете час, минута (07:30) и потвърдете, като натиснете OK.
  Показва се MONDAY.
• Потвърдете, като натиснете OK. Показва се COPY.
• Потвърдете, като натиснете OK. Показва се ADD TUESDAY .
• Потвърдете, като натиснете OK и също така потвърдете дните сряда, четвъртък, петък, като натиснете OK.
• Продължете с докато се покаже SAVE . Потвърдете, като натиснете OK.

Повторете всички стъпки за времето на изключване, но вместо да избирате ON с изберете OFF и въведете 12:00 за час и минута.

Заявка/промяна/изтриване на време за превключване

• Натиснете MENU. Показва се PROGRAM.
• Потвърдете, като натиснете OK. Показва се NEW.
• Използвайте за да изберете CHECK.
• Потвърдете, като натиснете OK.
• Потвърдете SWITCH TIME, като натиснете OK. Показва се първото от въведените времена за превключване.
• Потвърдете, като натиснете OK. Показва се NEXT.


Промяна или изтриване на отделни времена за превключване

• Натиснете за да изберете MODIFY (или DELETE).
• Потвърдете MODIFY HOUR , като натиснете OK.
• Потвърдете, като натиснете OK. Показва се първото от въведените времена за превключване.
• Използвайте бутоните + или –, за да въведете час и минута и потвърдете, като натиснете OK.

Програмиране на импулсно време

Пример: Включване на сигнал за пауза в понеделник в 8:05 ч. за 5 секунди

• Натиснете MENU. Показва се PROGRAM.
• Потвърдете, като натиснете OK. Показва се NEW.
• Потвърдете, като натиснете OK. Показва се SWITCH TIME.
• Изберете PULSE, като натиснете .
• Потвърдете, като натиснете OK. Показва се ON.
• Потвърдете, като натиснете OK. На дисплея се показва HOUR.
• Използвайте бутоните + или –, за да въведете час, минута, секунда (8:05) и потвърдете, като натиснете OK.
  Показва се PULSE LENGTH.
• Използвайте бутоните + или –, за да въведете продължителността на импулса в минути и секунди (5 секунди).
  Показва се MONDAY.
• Потвърдете, като натиснете OK. Показва се COPY.
• Натиснете, за да изберете SAVE.
• Потвърдете, като натиснете OK.

Програмиране на циклично време

В допълнение към времената за включване и изключване (време за превключване) и кратките импулси (импулс) могат да бъдат програмирани и времена на цикъла (цикъл). Дължината на импулса (+ пауза на импулса) е ограничена до 17 часа, 59 минути, 59 секунди

• Времената на цикъла се отнасят до циклично повтарящи се времеви функции като управление на вентилатори, промиване на писоари и т.н.

Пример: Включете промиването на водата в понеделник от 8:00 до 20:30 ч. на всеки 15 минути за 20 секунди (8:00⁰⁰–8:00²⁰ Вкл.; 8:15⁰⁰–8:15²⁰ Вкл.; 8:30⁰⁰–8:30²⁰ Вкл. и т.н.)

Циклично програмиране

• Начало на цикъла: понеделник 8:00 ч.
• Дължина на импулса: 20 секунди
• Дължина на паузата: 14 минути 40 секунди
• Край на цикъла: понеделник 20:30:00 ч.

Спазвайте броя на максималните електрически цикли на превключване, когато използвате функцията ‚цикъл'.

РЪЧНО

Ръчно и постоянно превключване

Ръчното и постоянното превключване могат да бъдат зададени с помощта на менюто в MANUAL или (в автоматичния екран) чрез комбинация от клавиши (вижте фигурата).

Активиране на ръчно превключване

• Натиснете едновременно и за кратко двата бутона.

Активиране на постоянно превключване

• Натиснете едновременно двата бутона за 2 секунди.

Отмяна на ръчно/постоянно превключване

• Натиснете едновременно двата бутона.

ОПЦИИ

Въведете ПИН код

PIN code може да бъде зададен с помощта на елемента от менюто OPTIONS (вижте фигурата).

Ако забравите ПИН кода, се обадете на горещата линия на Theben.

OBELISK top2 карта памет

Използване на карта памет

• Поставете картата памет в превключвателя за време.
• Прочетете/изчетете запазените времена за превключване и настройките на устройството в превключвателя за време или стартирайте програмата Obelisk.
• Извадете картата памет OBELISK top2 (№ 9070404) след копиране.
• Избягвайте механично натоварване или замърсяване с други методи за съхранение/транспортиране.

Технически данни

• Работно напрежение: 230 –240 V~, +10%/-15 %
• Честота: 50–60 Hz
• Консумирана мощност:
  0,8 W (TR 635 top2),
  0,9 W (TR 636 top2)
• Режим на готовност:
  0,9 W (TR 635 top2),
  1,1 W (TR 636 top2)
• Превключващ изход: разрешено е превключване на избор на външни проводници
• Контакт: двупосочен превключвател
• Разстояние: <3 mm (µ)
• Материал на контакта: AgSnO
• Максимална мощност на превключване:
  TR 635 top2:
  16 A, 250 V~, cos ϕ = 1
  10 A, 250 V~, cos ϕ = 0,6
  TR 636 top2:
  6 A, 250 V~, cos ϕ = 1
  6 A, 250 V~, cos ϕ = 0,6
• Мин. мощност на превключване:
  10 mA/230 V AC
  100 mA/12 V AC/DC
• Товар на лампа с нажежаема жичка + товар на халогенна лампа:
  2300 W (TR 635 top2)
• 1200 W (TR 636 top2)
• Товар на флуоресцентна лампа: некоригиран + (VVG)
  серийно коригиран 1000 VA
  паралелна корекция 400 VA (42µF)
• Компактни флуоресцентни лампи: 90 W
• LED лампи:
  <2 W изходна мощност, макс. общо свързване 20 W,
  >2 W < 8 W изходна мощност, макс. общо свързване 50 W
• Допустима температура на околната среда: –30°C... +55°C
• Клас на защита: II в съответствие с EN 60730-1, предмет на определена инсталация
• Степен на защита: IP 20 в съответствие с EN 60529
• Точност на времето: ≤ ±0,5 s/ден при +20°C
• Запас на мощност: 10 години (литиева батерия) при +25°C
• Степен на замърсяване: 2
• Номинално импулсно издържано напрежение: 4 kV
• TR 635 top2: макс. цикли на превключване с 16 A резистивен товар: 50 000
• TR 636 top2: макс. цикли на превключване с 6 A резистивен товар: 50 000

Основни инструкции за безопасност

Опасност от смърт от токов удар или пожар!
Инсталирането трябва да се извършва само от квалифициран електротехник!

• Устройството е предназначено за монтаж на стена и преден панел
• Съответства на тип 1 BSTU в съответствие с IEC/EN 60730-2-7
• Запасът на мощност (10 години) е намален, ако е поставена карта памет (в режим на работа на батерията)

Предназначение

• Превключвателят за време може да се използва за осветление, звънчеви системи, вентилация и др.
• Използвайте само в затворени сухи помещения
• Не използвайте на предпазни устройства, напр. врати за евакуационни пътища, оборудване за пожарна безопасност и др.
