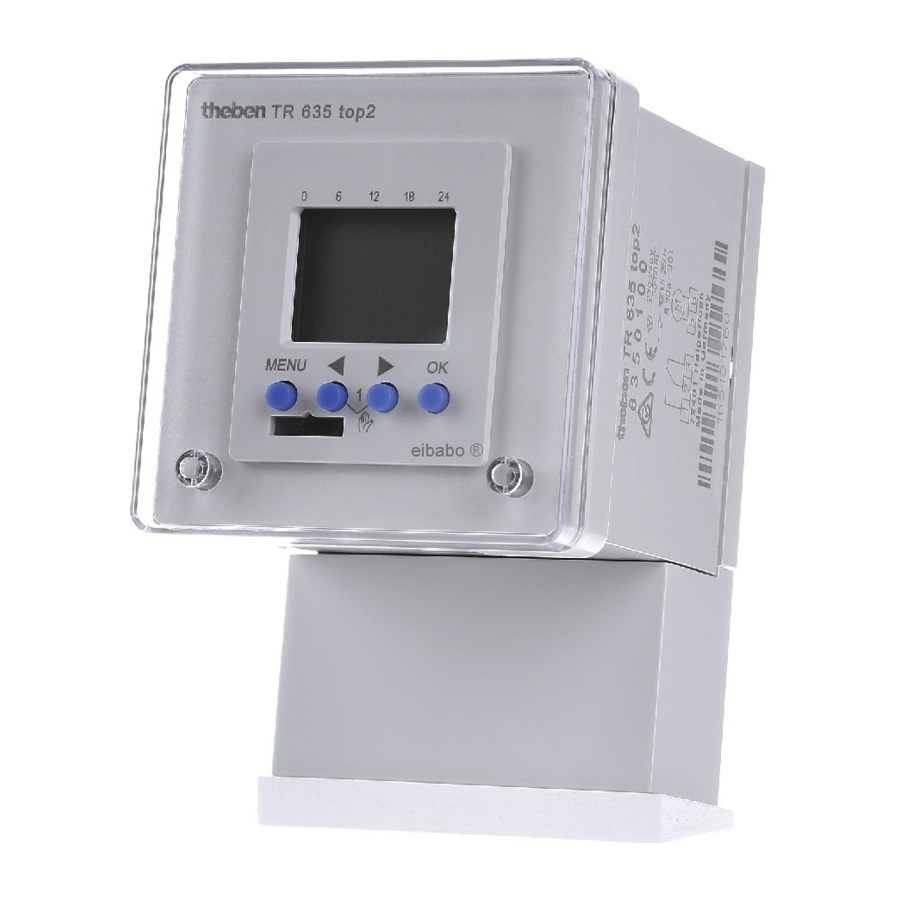

Theben TR 635 top2, TR 636 top2 (6350100, 6360100) - TR-sarjan kellokytkimen käyttöohje

Näyttö ja näppäimet

Käyttöohjeet

1. Lue tekstirivi
   Vilkkuva teksti/symboli edustaa kyselyä
2. Tee päätös
   • KYLLÄ
     Vahvistus - Paina OK
   • EI
     Muuta/vaihda - Paina

Yleiskatsaus valikon valinnasta

Liitäntä

Varoitus, sähköiskun aiheuttama kuolemanvaara!

• Asennuksen saa suorittaa vain pätevä sähköasentaja! - Irrota virtalähde. - Peitä tai suojaa kaikki viereiset jännitteiset komponentit.
• Varmista, että laitetta ei voi kytkeä päälle!
• Tarkista, että virransyöttö on katkaistu.
• Maadoita ja ohita.

Asennus

Jakajan asennus (seinä)

• asennusta varten DIN-kiskoihin (standardin EN 60715 mukaisesti) varusteilla (9070071)


Etupaneelin asennus

• asennusta varten eturunkoon ja läpinäkyvään kanteen (standardin DIN 43700 mukaisesti)


Ensimmäinen käynnistys

Aseta päivämäärä, aika ja kesä-/talviaikasääntö

• Paina tarvittavaa näppäintä ja näyttö seuraa näytöllä (katso kuva):


NOLLAUS

• Paina 4 näppäintä samanaikaisesti.

Voit valita vaihtoehdoista SÄILYTÄ OHJELMAT ja POISTA OHJELMAT.

OHJELMA

Ohjelman kytkentäaika

Esimerkki: Kytke urheiluhallin valaistus päälle ma–pe klo 7.30–12.00

• Paina MENU. PROGRAM (OHJELMA) tulee näkyviin.
• Vahvista painamalla OK. NEW (UUSI) tulee näkyviin.
• Vahvista painamalla OK. SWITCHING TIME (KYTKENTÄAIKA) tulee näkyviin.
• Vahvista painamalla OK. Valitse ON (PÄÄLLÄ) (kytkentäajoille).
• Vahvista painamalla OK. Näyttöön tulee HOUR (TUNTI).
• Käytä+- tai –-näppäimiä tunnin, minuutin (07:30) syöttämiseen ja vahvista painamalla OK.
  MONDAY (MAANANTAI) tulee näkyviin.
• Vahvista painamalla OK. COPY (KOPIOI) tulee näkyviin.
• Vahvista painamalla OK. ADD TUESDAY (LISÄÄ TIISTAI) tulee näkyviin.
• Vahvista painamalla OK ja vahvista myös päivät ke, to, pe painamalla OK.
• Jatka painamalla , kunnes SAVE (TALLENNA) tulee näkyviin. Vahvista painamalla OK.

Toista kaikki vaiheet katkaisuajalle, mutta sen sijaan, että valitsisit ON painamalla , valitse OFF ja syötä tunniksi ja minuutiksi 12:00.

Kytkentäajan pyyntö/muutos/poisto

• Paina MENU. PROGRAM (OHJELMA) tulee näkyviin.
• Vahvista painamalla OK. NEW (UUSI) tulee näkyviin.
• Käytä valitaksesi CHECK (TARKKISTA).
• Vahvista painamalla OK.
• Vahvista SWITCH TIME (KYTKE AIKA) painamalla OK. Ensimmäinen syötetyistä kytkentäajoista tulee näkyviin.
• Vahvista painamalla OK. NEXT (SEURAAVA) tulee näkyviin.


Yksittäisten kytkentäaikojen muuttaminen tai poistaminen

• Paina valitaksesi MODIFY (MUOKKAA) (tai DELETE) (POISTA).
• Vahvista MODIFY HOUR (MUOKKAA TUNTIA) painamalla OK.
• Vahvista painamalla OK. Ensimmäinen syötetyistä kytkentäajoista tulee näkyviin.
• Käytä +- tai –-näppäimiä tunnin ja minuutin syöttämiseen ja vahvista painamalla OK.

Pulssiajan ohjelmointi

Esimerkki: Kytke taukosignaali päälle maanantaina klo 8.05 5 sekunnin ajaksi

• Paina MENU. PROGRAM (OHJELMA) tulee näkyviin.
• Vahvista painamalla OK. NEW (UUSI) tulee näkyviin.
• Vahvista painamalla OK. SWITCH TIME (KYTKE AIKA) tulee näkyviin.
• Valitse PULSE (PULSSI) painamalla .
• Vahvista painamalla OK. ON (PÄÄLLÄ) tulee näkyviin.
• Vahvista painamalla OK. Näyttöön tulee HOUR (TUNTI).
• Käytä +- tai –-näppäimiä tunnin, minuutin, sekunnin (8:05) syöttämiseen ja vahvista painamalla OK.
  PULSE LENGTH (PULSSIN PITUUS) tulee näkyviin.
• Käytä +- tai –-näppäimiä pulssin keston syöttämiseen minuutteina ja sekunteina (5 sek).
  MONDAY (MAANANTAI) tulee näkyviin.
• Vahvista painamalla OK. COPY (KOPIOI) tulee näkyviin.
• Paina valitaksesi SAVE (TALLENNA).
• Vahvista painamalla OK.

Jaksoajan ohjelmointi

Kytkentä- ja katkaisuajan (kytkentäaika) ja lyhyiden aikapulssien (pulssi) lisäksi voidaan ohjelmoida myös jaksoajat (jakso). Pulssin pituus (+ pulssin tauko) on rajoitettu 17 tuntiin, 59 minuuttiin ja 59 sekuntiin.

• Jaksoajat viittaavat jaksottaisiin toistuviin aikatoimintoihin, kuten tuulettimen ohjaukseen, pisuaarien huuhteluun jne.

Esimerkki: Kytke veden huuhtelu päälle maanantaina klo 8.00–20.30 joka 15. minuutti 20 sekunnin ajaksi (8:00⁰⁰–8:00²⁰ Päällä; 8:15⁰⁰–8:15²⁰ Päällä; 8:30⁰⁰–8:30²⁰ Päällä jne.)

Jaksotusohjelmointi

• Jakson alku: Maanantai klo 8.00
• Pulssin pituus: 20 sek
• Tauon pituus: 14 min 40 sek
• Jakson loppu: Maanantai klo 20.30.00

Huomioi sähköisten kytkentäjaksojen enimmäismäärä käytettäessä ‚jakso'-toimintoa.

KÄSIN

Manuaalinen ja pysyvä kytkentä

Manuaalinen ja pysyvä kytkentä voidaan asettaa valikon kautta kohdassa MANUAL (KÄSIN) tai (automaattisessa näytössä) näppäinyhdistelmällä (katso kuva).

Manuaalisen kytkennän aktivointi

• Paina molempia näppäimiä lyhyesti samanaikaisesti.

Pysyvän kytkennän aktivointi

• Paina molempia näppäimiä samanaikaisesti 2 sekunnin ajan.

Manuaalisen/pysyvän kytkennän peruuttaminen

• Paina molempia näppäimiä samanaikaisesti.

ASETUKSET

Anna PIN-koodi

PIN-koodi voidaan asettaa käyttämällä OPTIONS (ASETUKSET) -valikkokohtaa (katso kuva).

Jos unohdat PIN-koodin, soita Thebenin palvelunumeroon.

OBELISK top2 -muistikortti

Käytä muistikorttia

• Aseta muistikortti kellokytkimeen.
• Lue / lue tallennetut kytkentäajat ja laiteasetukset kellokytkimessä tai käynnistä Obelisk-ohjelma.
• Poista muistikortti OBELISK top2 (nro 9070404) kopioinnin jälkeen.
• Vältä mekaanista rasitusta tai likaantumista muiden varastointi-/kuljetusmenetelmien yhteydessä.

Tekniset tiedot

• Käyttöjännite: 230 –240 V~, +10 % / -15 %
• Taajuus: 50–60 Hz
• Virrankulutus:
  0,8 W (TR 635 top2),
  0,9 W (TR 636 top2)
• Valmiustila:
  0,9 W (TR 635 top2),
  1,1 W (TR 636 top2)
• Kytkentälähtö: ulkoisten johtojen valinnan kytkentä on sallittu
• Kosketin: kaksisuuntainen kytkin
• Väli: <3 mm (µ)
• Kosketinmateriaali: AgSnO
• Suurin kytkentäkapasiteetti:
  TR 635 top2:
  16 A, 250 V~, cos ϕ = 1
  10 A, 250 V~, cos ϕ = 0,6
  TR 636 top2:
  6 A, 250 V~, cos ϕ = 1
  6 A, 250 V~, cos ϕ = 0,6
• Pienin kytkentäkapasiteetti:
  10 mA / 230 V AC
  100 mA / 12 V AC/DC
• Hehkulamppukuorma + Halogeenilamppukuorma:
  2300 W (TR 635 top2)
• 1200 W (TR 636 top2)
• Loistelamppukuorma: korjaamaton + (VVG)
  sarjakorjattu 1000 VA
  rinnakkaiskorjaus 400 VA (42µF)
• Kompaktit loistelamput: 90 W
• LED-lamput:
  <2 W:n teho, enintään 20 W:n liitäntäkokonaismäärä,
  >2 W < 8 W:n teho, enintään 50 W:n liitäntäkokonaismäärä
• Sallittu ympäristön lämpötila: –30 °C...+55 °C
• Suojausluokka: II standardin EN 60730-1 mukaisesti, edellyttäen nimettyä asennusta
• Suojausluokitus: IP 20 standardin EN 60529 mukaisesti
• Aikatarkkuus: ≤ ±0,5 s / päivä +20 °C:ssa
• Varakäyntiaika: 10 vuotta (litiumakku) +25 °C:ssa
• Saastumisaste: 2
• Nimellinen impulssikestojännite: 4 kV
• TR 635 top2: kytkentäjaksojen enimmäismäärä 16 A:n resistiivisellä kuormalla: 50 000
• TR 636 top2: kytkentäjaksojen enimmäismäärä 6 A:n resistiivisellä kuormalla: 50 000

Perusturvallisuusohjeet

Sähköiskun tai tulipalon aiheuttama kuolemanvaara!
Asennuksen saa suorittaa vain pätevä sähköasentaja!

• Laite on tarkoitettu seinä- ja etupaneeliasennukseen
• Vastaa tyypin 1 BSTU:ta standardin IEC/EN 60730-2-7 mukaisesti
• Varakäyntiaika (10 vuotta) lyhenee, jos muistikortti on asetettu (akkuvirralla)

Määrätty käyttö

• Kellokytkintä voidaan käyttää valaistukseen, ovikellojärjestelmiin, ilmanvaihtoon jne.
• Käytä vain suljetuissa kuivissa tiloissa
• Älä käytä turvalaitteissa, esim. poistumisteiden ovissa, paloturvallisuuslaitteissa jne.
