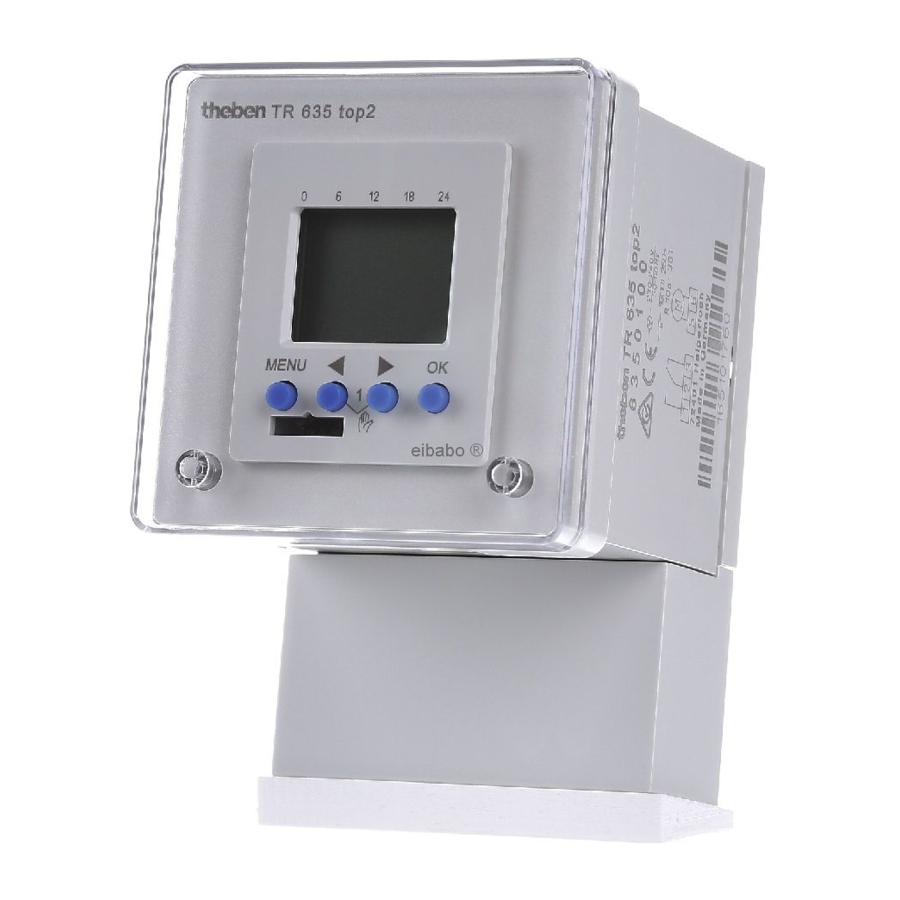

Theben TR 635 top2, TR 636 top2 (6350100, 6360100) - Εγχειρίδιο χρονοδιακόπτη σειράς TR

Οθόνη και πλήκτρα

Οδηγίες λειτουργίας

1. Ανάγνωση γραμμής κειμένου
   Το κείμενο/σύμβολο που αναβοσβήνει αντιπροσωπεύει ένα ερώτημα
2. Λήψη απόφασης
   • ΝΑΙ
     Επιβεβαίωση - Πατήστε OK
   • ΟΧΙ
     Αλλαγή/τροποποίηση - Πατήστε

Επισκόπηση επιλογής μενού

Σύνδεση

Προειδοποίηση, κίνδυνος θανάτου από ηλεκτροπληξία!

• Πρέπει να εγκατασταθεί από εξειδικευμένο ηλεκτρολόγο! - Αποσυνδέστε την πηγή ρεύματος. - Καλύψτε ή θωρακίστε τυχόν παρακείμενα εξαρτήματα υπό τάση.
• Βεβαιωθείτε ότι η συσκευή δεν μπορεί να ενεργοποιηθεί!
• Ελέγξτε ότι η παροχή ρεύματος είναι αποσυνδεδεμένη.
• Γείωση και παράκαμψη.

Εγκατάσταση

Εγκατάσταση διανομέα (τοίχος)

• για εγκατάσταση σε ράγες DIN (σύμφωνα με το πρότυπο EN 60715) με εξαρτήματα (9070071)


Εγκατάσταση μπροστινού πίνακα

• για εγκατάσταση σε μπροστινό πλαίσιο και διαφανές κάλυμμα (σύμφωνα με το πρότυπο DIN 43700)


Αρχική εκκίνηση

Ορισμός ημερομηνίας, ώρας και κανόνα θερινής/χειμερινής ώρας

• Πατήστε το απαιτούμενο πλήκτρο και η οθόνη ακολουθεί (δείτε το σχήμα):


ΕΠΑΝΑΦΟΡΑ

• Πατήστε ταυτόχρονα τα 4 κουμπιά.

Μπορείτε να επιλέξετε μεταξύ ΔΙΑΤΗΡΗΣΗΣ ΠΡΟΓΡΑΜΜΑΤΩΝ και ΔΙΑΓΡΑΦΗΣ ΠΡΟΓΡΑΜΜΑΤΩΝ.

ΠΡΟΓΡΑΜΜΑ

Χρόνος αλλαγής προγράμματος

Παράδειγμα: Ενεργοποίηση του φωτισμού αθλητικής αίθουσας από Δευτέρα–Παρασκευή, 7:30 έως 12:00

• Πατήστε MENU. Εμφανίζεται το στοιχείο PROGRAM.
• Επιβεβαιώστε πατώντας OK. Εμφανίζεται το στοιχείο NEW.
• Επιβεβαιώστε πατώντας OK. Εμφανίζεται το στοιχείο SWITCHING TIME.
• Επιβεβαιώστε πατώντας OK. Επιλέξτε ON (για χρόνους ενεργοποίησης).
• Επιβεβαιώστε πατώντας OK. Η οθόνη δείχνει HOUR.
• Χρησιμοποιήστε τα πλήκτρα + ή – για να εισαγάγετε την ώρα, τα λεπτά (07:30) και επιβεβαιώστε πατώντας OK.
  Εμφανίζεται το στοιχείο MONDAY.
• Επιβεβαιώστε πατώντας OK. Εμφανίζεται το στοιχείο COPY.
• Επιβεβαιώστε πατώντας OK. Εμφανίζεται το στοιχείο ADD TUESDAY.
• Επιβεβαιώστε πατώντας OK και επιβεβαιώστε επίσης τις ημέρες Τετ, Πεμ, Παρ πατώντας OK.
• Συνεχίστε με στο στοιχείο SAVE που εμφανίζεται. Επιβεβαιώστε πατώντας OK.

Επαναλάβετε όλα τα βήματα για την ώρα απενεργοποίησης, ωστόσο αντί να επιλέξετε ON με το πλήκτρο επιλέξτε OFF και εισαγάγετε 12:00 για την ώρα και τα λεπτά.

Αίτηση/αλλαγή/διαγραφή χρόνου αλλαγής

• Πατήστε MENU. Εμφανίζεται το στοιχείο PROGRAM.
• Επιβεβαιώστε πατώντας OK. Εμφανίζεται το στοιχείο NEW.
• Χρησιμοποιήστε το στοιχείο για να επιλέξετε CHECK.
• Επιβεβαιώστε πατώντας OK.
• Επιβεβαιώστε το στοιχείο SWITCH TIME πατώντας OK. Εμφανίζεται ο πρώτος από τους χρόνους αλλαγής που έχουν καταχωριστεί.
• Επιβεβαιώστε πατώντας OK. Εμφανίζεται το στοιχείο NEXT.


Αλλαγή ή διαγραφή μεμονωμένων χρόνων αλλαγής

• Πατήστε για να επιλέξετε MODIFY (ή DELETE).
• Επιβεβαιώστε το στοιχείο MODIFY HOUR πατώντας OK.
• Επιβεβαιώστε πατώντας OK. Εμφανίζεται ο πρώτος από τους χρόνους αλλαγής που έχουν καταχωριστεί.
• Χρησιμοποιήστε τα πλήκτρα + ή – για να εισαγάγετε την ώρα και τα λεπτά και επιβεβαιώστε πατώντας OK.

Προγραμματισμός χρόνου παλμού

Παράδειγμα: Ενεργοποίηση σήματος παύσης τη Δευτέρα στις 8:05 για 5 δευτερόλεπτα

• Πατήστε MENU. Εμφανίζεται το στοιχείο PROGRAM.
• Επιβεβαιώστε πατώντας OK. Εμφανίζεται το στοιχείο NEW.
• Επιβεβαιώστε πατώντας OK. Εμφανίζεται το στοιχείο SWITCH TIME.
• Επιλέξτε PULSE πατώντας .
• Επιβεβαιώστε πατώντας OK. Εμφανίζεται το στοιχείο ON.
• Επιβεβαιώστε πατώντας OK. Η οθόνη δείχνει HOUR.
• Χρησιμοποιήστε τα πλήκτρα + ή – για να εισαγάγετε την ώρα, τα λεπτά, τα δευτερόλεπτα (8:05) και επιβεβαιώστε πατώντας OK.
  Εμφανίζεται το στοιχείο PULSE LENGTH.
• Χρησιμοποιήστε τα πλήκτρα + ή – για να εισαγάγετε τη διάρκεια του παλμού σε λεπτά και δευτερόλεπτα (5 δευτερόλεπτα).
  Εμφανίζεται το στοιχείο MONDAY.
• Επιβεβαιώστε πατώντας OK. Εμφανίζεται το στοιχείο COPY.
• Πατήστε για να επιλέξετε SAVE.
• Επιβεβαιώστε πατώντας OK.

Προγραμματισμός χρόνου κύκλου

Εκτός από τις ώρες ενεργοποίησης και απενεργοποίησης (χρόνος αλλαγής) και τους παλμούς σύντομου χρόνου (παλμός), μπορούν επίσης να προγραμματιστούν χρόνοι κύκλου (κύκλος). Το μήκος του παλμού (+ παύση παλμού) περιορίζεται σε 17 ώρες, 59 λεπτά, 59 δευτερόλεπτα

• Οι χρόνοι κύκλου αναφέρονται σε κυκλικά επαναλαμβανόμενες χρονικές λειτουργίες, όπως χειριστήρια ανεμιστήρα, ξεπλύματα ουρητηρίων κ.λπ.

Παράδειγμα: Ενεργοποιήστε το ξέπλυμα νερού τη Δευτέρα από τις 8:00 έως τις 20:30 κάθε 15 λεπτά για 20 δευτερόλεπτα (8:00⁰⁰–8:00²⁰ Ενεργοποίηση; 8:15⁰⁰–8:15²⁰ Ενεργοποίηση; 8:30⁰⁰–8:30²⁰ Ενεργοποίηση κ.λπ.)

Προγραμματισμός κύκλου

• Έναρξη κύκλου: Δευτέρα 8:00
• Μήκος παλμού: 20 δευτερόλεπτα
• Μήκος παύσης: 14 λεπτά 40 δευτερόλεπτα
• Τέλος κύκλου: Δευτέρα 20:30:00

Παρατηρήστε τον αριθμό των μέγιστων ηλεκτρικών κύκλων αλλαγής όταν χρησιμοποιείτε τη λειτουργία ‚κύκλος'.

ΜΗ ΑΥΤΟΜΑΤΗ ΛΕΙΤΟΥΡΓΙΑ

Μη αυτόματη και μόνιμη αλλαγή

Η μη αυτόματη και η μόνιμη αλλαγή μπορούν να ρυθμιστούν χρησιμοποιώντας το μενού στην ενότητα MANUAL ή (στην αυτόματη οθόνη) με συνδυασμό πλήκτρων (βλ. σχήμα).

Ενεργοποιήστε τη μη αυτόματη αλλαγή

• Πατήστε σύντομα και τα δύο πλήκτρα ταυτόχρονα.

Ενεργοποιήστε τη μόνιμη αλλαγή

• Πατήστε ταυτόχρονα και τα δύο πλήκτρα για 2 δευτερόλεπτα.

Ακύρωση μη αυτόματης/μόνιμης αλλαγής

• Πατήστε και τα δύο πλήκτρα ταυτόχρονα.

ΕΠΙΛΟΓΕΣ

Εισαγάγετε κωδικό PIN

Ο κωδικός PIN μπορεί να οριστεί χρησιμοποιώντας το στοιχείο μενού OPTIONS (βλ. σχήμα).

Εάν ξεχάσετε το PIN, καλέστε την τηλεφωνική γραμμή Theben.

Κάρτα μνήμης OBELISK top2

Χρήση κάρτας μνήμης

• Εισαγάγετε την κάρτα μνήμης στο χρονοδιακόπτη.
• Διαβάστε / αναγνώστε τους αποθηκευμένους χρόνους αλλαγής και τις ρυθμίσεις της συσκευής στο χρονοδιακόπτη ή ξεκινήστε το πρόγραμμα Obelisk.
• Αφαιρέστε την κάρτα μνήμης OBELISK top2 (Αρ. 9070404) μετά την αντιγραφή.
• Αποφύγετε τη μηχανική καταπόνηση ή το λέρωμα με άλλες μεθόδους αποθήκευσης/μεταφοράς.

Τεχνικά δεδομένα

• Τάση λειτουργίας: 230 –240 V~, +10%/-15 %
• Συχνότητα: 50–60 Hz
• Κατανάλωση ρεύματος:
  0,8 W (TR 635 top2),
  0,9 W (TR 636 top2)
• Αναμονή:
  0,9 W (TR 635 top2),
  1,1 W (TR 636 top2)
• Έξοδος διακόπτη: επιτρέπεται η αλλαγή της επιλογής των εξωτερικών καλωδίων
• Επαφή: αμφίδρομος διακόπτης
• Κενό: <3 mm (µ)
• Υλικό επαφής: AgSnO
• Μέγιστη ικανότητα μεταγωγής:
  TR 635 top2:
  16 A, 250 V~, cos ϕ = 1
  10 A, 250 V~, cos ϕ = 0,6
  TR 636 top2:
  6 A, 250 V~, cos ϕ = 1
  6 A, 250 V~, cos ϕ = 0,6
• Ελάχ. ικανότητα μεταγωγής:
  10 mA/230 V AC
  100 mA/12 V AC/DC
• Φορτίο λαμπτήρα πυρακτώσεως + Φορτίο λαμπτήρα αλογόνου:
  2300 W (TR 635 top2)
• 1200 W (TR 636 top2)
• Φορτίο λαμπτήρα φθορισμού: μη διορθωμένο + (VVG)
  σειριακά διορθωμένο 1000 VA
  παράλληλη διόρθωση 400 VA (42µF)
• Λαμπτήρες φθορισμού compact: 90 W
• Λαμπτήρες LED:
  <2 W έξοδος, μέγ. συνολική σύνδεση 20 W,
  >2 W < 8 W έξοδος, μέγ. συνολική σύνδεση 50 W
• Επιτρεπόμενη θερμοκρασία περιβάλλοντος: –30°C... +55°C
• Κατηγορία προστασίας: II σύμφωνα με το EN 60730-1 υπό την προϋπόθεση της καθορισμένης εγκατάστασης
• Βαθμός προστασίας: IP 20 σύμφωνα με το EN 60529
• Ακρίβεια χρόνου: ≤ ±0,5 s/ημέρα στους +20°C
• Απόθεμα ισχύος: 10 χρόνια (κλήση λιθίου) στους +25°C
• Βαθμός ρύπανσης: 2
• Ονομαστική τάση αντοχής σε παλμούς: 4 kV
• TR 635 top2: μέγ. κύκλοι αλλαγής με 16 A ωμικό φορτίο: 50.000
• TR 636 top2: μέγ. κύκλοι αλλαγής με 6 A ωμικό φορτίο: 50.000

Βασικές οδηγίες ασφαλείας

Κίνδυνος θανάτου από ηλεκτροπληξία ή πυρκαγιά!
Η εγκατάσταση πρέπει να πραγματοποιείται μόνο από εξειδικευμένο ηλεκτρολόγο!

• Η συσκευή προορίζεται για εγκατάσταση σε τοίχο και μπροστινό πίνακα
• Αντιστοιχεί στον τύπο 1 BSTU σύμφωνα με το IEC/EN 60730-2-7
• Το απόθεμα ισχύος (10 χρόνια) μειώνεται εάν έχει τοποθετηθεί κάρτα μνήμης (σε λειτουργία μπαταρίας)

Προβλεπόμενη χρήση

• Ο χρονοδιακόπτης μπορεί να χρησιμοποιηθεί για φωτισμό, συστήματα κουδουνιών, εξαερισμό κ.λπ.
• Χρήση μόνο σε κλειστούς ξηρούς χώρους
• Μην το χρησιμοποιείτε σε συσκευές ασφαλείας, π.χ. πόρτες διαφυγής, εξοπλισμό πυρασφάλειας κ.λπ.

www.theben.de
