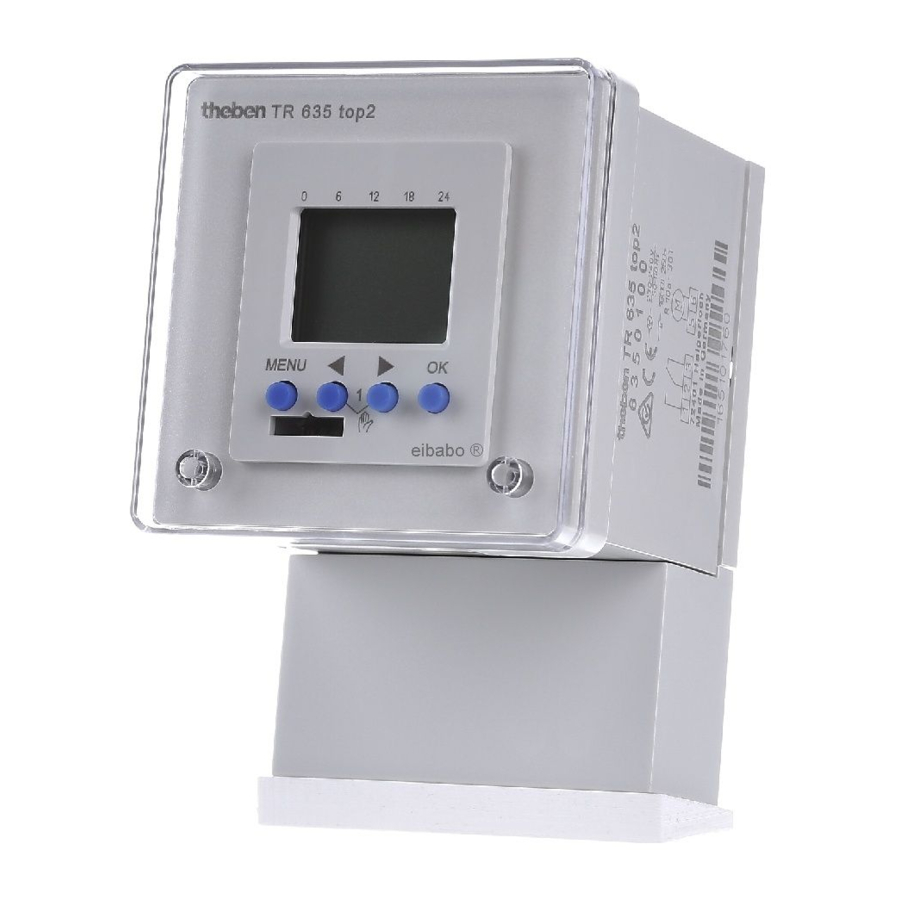

Theben TR 635 top2, TR 636 top2 (6350100, 6360100) - Manuali i Çelësit Kohor të Serisë TR

Përmbajtja

1 Ekrani dhe tastet
2 Udhëzime për përdorim
3 Pasqyra e përzgjedhjes së menusë
4 Lidhja
5 Instalimi
- 5.1 Instalimi i shpërndarësit (mur)
- 5.2 Instalimi i panelit të përparmë
6 Fillimi fillestar
- 6.1 Vendosni datën, orën dhe rregullin e kohës verore/dimërore
- 6.2 RIINSTALO
7 PROGRAMI
8 MANUAL
- 8.1 Ndërrimi manual dhe i përhershëm
9 OPSIONET
- 9.1 Futni kodin PIN
- 9.2 Kartela e memories OBELISK top2
10 Të dhëna teknike
11 Udhëzime bazë sigurie
- 11.1 Përdorimi i caktuar
12 Referenca
13 Shkarko manual
14 Në Gjuhë të Tjera

Ekrani dhe tastet

Udhëzime për përdorim

Lexo rreshtin e tekstit
Teksti/simboli që pulson paraqet pyetjen
Merr një vendim
- PO
  Konfirmim - Shtyp OK
- JO
  Ndrysho/ndryshim - Shtyp

Lidhja

Paralajmërim, rrezik vdekjeje nga goditja elektrike!

Duhet instaluar nga një elektricist i kualifikuar! - Shkëputeni burimin e energjisë. - Mbuloni ose mbroni çdo komponent të gjallë ngjitur.
Sigurohuni që pajisja të mos ndizet!
Kontrolloni që furnizimi me energji elektrike të jetë shkëputur.
Tokëzoni dhe anashkaloni.

Instalimi

Instalimi i shpërndarësit (mur)

për instalim në binarët DIN (në përputhje me EN 60715) me aksesorë (9070071)

Instalimi i panelit të përparmë

për instalim në kornizën e përparme dhe mbulesën transparente (në përputhje me DIN 43700)

Fillimi fillestar

Vendosni datën, orën dhe rregullin e kohës verore/dimërore

Shtypni tastin e kërkuar dhe ekrani vijon në ekran (shih figurën):

RIINSTALO

Shtypni 4 butonat njëkohësisht.

Mund të zgjidhni midis RUANI PROGRAMET dhe FSHINI PROGRAMET.

PROGRAMI

Koha e ndërrimit të programit

Shembull: Ndizni ndriçimin e sallës sportive nga e hëna në të premte, nga ora 7:30 deri në 12:00

Shtypni MENU (MENUNË). PROGRAM (PROGRAMI) shfaqet.
Konfirmoni duke shtypur OK (OK). NEW (I RI) shfaqet.
Konfirmoni duke shtypur OK (OK). SWITCHING TIME (KOHA E NDËRRIMIT) shfaqet.
Konfirmoni duke shtypur OK (OK). Zgjidhni ON (NDEZUR) (për orët e ndezjes).
Konfirmoni duke shtypur OK (OK). Ekrani tregon HOUR (ORA).
Përdorni tastet + ose – për të futur orën, minutën, (07:30) dhe konfirmoni duke shtypur OK (OK).
MONDAY (E HËNË) shfaqet.
Konfirmoni duke shtypur OK (OK). COPY (KOPJO) shfaqet.
Konfirmoni duke shtypur OK (OK). ADD TUESDAY (SHTO TË MARTËN) shfaqet.
Konfirmoni duke shtypur OK (OK) dhe gjithashtu konfirmoni ditët e mërkurë, enjte, premte duke shtypur OK (OK).
Vazhdoni me deri sa SAVE (RUANI) të shfaqet. Konfirmoni duke shtypur OK (OK).

Përsëritni të gjithë hapat për orën e fikjes megjithatë, në vend që të zgjidhni ON me zgjidhni OFF dhe futni 12:00 për orën dhe minutën.

Kërkesë/ndryshim/fshirje e kohës së ndërrimit

Shtypni MENU (MENUNË). PROGRAM (PROGRAMI) shfaqet.
Konfirmoni duke shtypur OK (OK). NEW (I RI) shfaqet.
Përdorni për të zgjedhur CHECK. (KONTROLLO)
Konfirmoni duke shtypur OK (OK).
Konfirmoni SWITCH TIME (KOHËN E NDËRRIMIT) duke shtypur OK (OK). E para nga kohët e futura të ndërrimit shfaqet.
Konfirmoni duke shtypur OK (OK). NEXT (TJETRA) shfaqet.

Ndryshoni ose fshini kohët individuale të ndërrimit

Shtypni për të zgjedhur MODIFY (MODIFIKO) (ose DELETE) (FSHI).
Konfirmoni MODIFY HOUR (MODIFIKO ORËN) duke shtypur OK. (OK)
Konfirmoni duke shtypur OK (OK). E para nga kohët e futura të ndërrimit shfaqet.
Përdorni tastet + ose – për të futur orën dhe minutën dhe konfirmoni duke shtypur OK (OK).

Programimi i kohës së pulsit

Shembull: Aktivizoni sinjalin e pushimit të hënën në orën 8:05 për 5 sekonda

Shtypni MENU (MENUNË). PROGRAM (PROGRAMI) shfaqet.
Konfirmoni duke shtypur OK (OK). NEW (I RI) shfaqet.
Konfirmoni duke shtypur OK (OK). SWITCH TIME (KOHA E NDËRRIMIT) shfaqet.
Zgjidhni PULSE (PULS) duke shtypur .
Konfirmoni duke shtypur OK (OK). ON (NDEZUR) shfaqet.
Konfirmoni duke shtypur OK (OK). Ekrani tregon HOUR (ORA).
Përdorni tastet + ose – për të futur orën, minutën, sekondën (8:05) dhe konfirmoni duke shtypur OK (OK).
PULSE LENGTH (GJATËSIA E PULSIT) shfaqet.
Përdorni tastet + ose – për të futur kohëzgjatjen e pulsit në minuta dhe sekonda (5 sekonda).
MONDAY (E HËNË) shfaqet.
Konfirmoni duke shtypur OK (OK). COPY (KOPJO) shfaqet.
Shtypni për të zgjedhur SAVE (RUANI).
Konfirmoni duke shtypur OK (OK).

Programimi i kohës së ciklit

Përveç kohëve të ndezjes dhe fikjes (koha e ndërrimit) dhe pulseve të shkurtra kohore (puls), mund të programohen edhe kohët e ciklit (cikli). Gjatësia e pulsit (+ pauza e pulsit) është e kufizuar në 17 orë, 59 minuta, 59 sekonda

Kohët e ciklit i referohen funksioneve kohore ciklike të përsëritura siç janë kontrollet e ventilatorit, shpëlarjet e urinaleve etj.

Shembull: Aktivizoni shpëlarjen e ujit të hënën nga ora 8:00 deri në 20:30 çdo 15 minuta për 20 sekonda (8:00⁰⁰–8:00²⁰ Ndezur; 8:15⁰⁰–8:15²⁰ Ndezur; 8:30⁰⁰–8:30²⁰ Ndezur etj.)

Programimi i ciklit

Cikli fillon: E hënë ora 8:00
Gjatësia e pulsit: 20 sekonda
Gjatësia e pushimit: 14 minuta 40 sekonda
Cikli përfundon: E hënë ora 20:30:00

Vëzhgoni numrin e cikleve maksimale elektrike të ndërrimit kur përdorni funksionin ‚cikli'.

MANUAL

Ndërrimi manual dhe i përhershëm

Ndërrimi manual dhe i përhershëm mund të vendosen duke përdorur menunë në MANUAL (MANUAL) ose (në ekranin automatik) me anë të kombinimit të tasteve (shih figurën).

Aktivizoni ndërrimin manual

Shtypni shkurtimisht të dy tastet njëkohësisht.

Aktivizoni ndërrimin e përhershëm

Shtypni njëkohësisht të dy tastet për 2 sekonda.

Anulimi i ndërrimit manual/të përhershëm

Shtypni të dy tastet njëkohësisht.

OPSIONET

Futni kodin PIN

Kodi PIN (KODI PIN) mund të vendoset duke përdorur artikullin e menysë OPTIONS (OPSIONET) (shih figurën).

Nëse e harroni PIN-in, telefononi linjën e ndihmës Theben.

Kartela e memories OBELISK top2

Përdorni kartën e memories

Futni kartën e memories në çelësin kohor.
Lexoni/lexoni kohët e ndërrimit të ruajtura dhe cilësimet e pajisjes në çelësin kohor ose filloni programin Obelisk.
Hiqni kartën e memories OBELISK top2 (Nr. 9070404) pas kopjimit.
Shmangni stresin mekanik ose ndotjen me metoda të tjera ruajtjeje/transporti.

Të dhëna teknike

Tensioni i funksionimit: 230 –240 V~, +10%/-15 %
Frekuenca: 50–60 Hz
Konsumi i energjisë:
0,8 W (TR 635 top2),
0,9 W (TR 636 top2)
Gjendje gatishmërie:
0,9 W (TR 635 top2),
1,1 W (TR 636 top2)
Dalja e çelësit: lejohet ndërrimi i zgjedhjes së telave të jashtëm
Kontakti: çelës me dy drejtime
Hapësira: <3 mm (µ)
Materiali i kontaktit: AgSnO
Kapaciteti maksimal i ndërrimit:
TR 635 top2:
16 A, 250 V~, cos ϕ = 1
10 A, 250 V~, cos ϕ = 0,6
TR 636 top2:
6 A, 250 V~, cos ϕ = 1
6 A, 250 V~, cos ϕ = 0,6
Min. kapaciteti i ndërrimit:
10 mA/230 V AC
100 mA/12 V AC/DC
Ngarkesa e llambës inkandeshente + Ngarkesa e llambës halogjene:
2300 W (TR 635 top2)
1200 W (TR 636 top2)
Ngarkesa e llambës fluoreshente: e pakorrigjuar + (VVG)
korrigjuar në seri 1000 VA
korrigjim paralel 400 VA (42µF)
Llamba fluoreshente kompakte: 90 W
Llamba LED:
<2 W dalje, lidhje maksimale totale prej 20 W,
>2 W < 8 W dalje, lidhje maksimale totale prej 50 W
Temperatura e lejueshme e ambientit: –30°C... +55°C
Klasa e mbrojtjes: II në përputhje me EN 60730-1 në varësi të instalimit të përcaktuar
Vlerësimi i mbrojtjes: IP 20 në përputhje me EN 60529
Saktësia kohore: ≤ ±0,5 s/ditë në +20°C
Rezerva e energjisë: 10 vjet (thirrje litiumi) në +25°C
Shkalla e ndotjes: 2
Tensioni i vlerësuar i qëndrueshmërisë ndaj impulsit: 4 kV
TR 635 top2: maks. ciklet e ndërrimit me 1Ngarkesa rezistente 6 A: 50,000
TR 636 top2: maks. ciklet e ndërrimit me Ngarkesa rezistente 6 A: 50,000

Udhëzime bazë sigurie

Rrezik vdekjeje nga goditja elektrike ose zjarri!
Instalimi duhet të kryhet vetëm nga një elektricist i kualifikuar!

Pajisja është menduar për instalim në mur dhe panel të përparmë
Korrespondon me tipin 1 BSTU në përputhje me IEC/EN 60730-2-7
Rezerva e energjisë (10 vjet) reduktohet nëse futet karta e memories (në funksionimin me bateri)

Përdorimi i caktuar

Çelësi kohor mund të përdoret për ndriçim, sisteme zileje, ventilim etj.
Përdorni vetëm në hapësira të mbyllura të thata
Mos e përdorni në pajisje sigurie, p.sh. dyer të rrugës së shpëtimit, pajisje sigurie nga zjarri etj.
