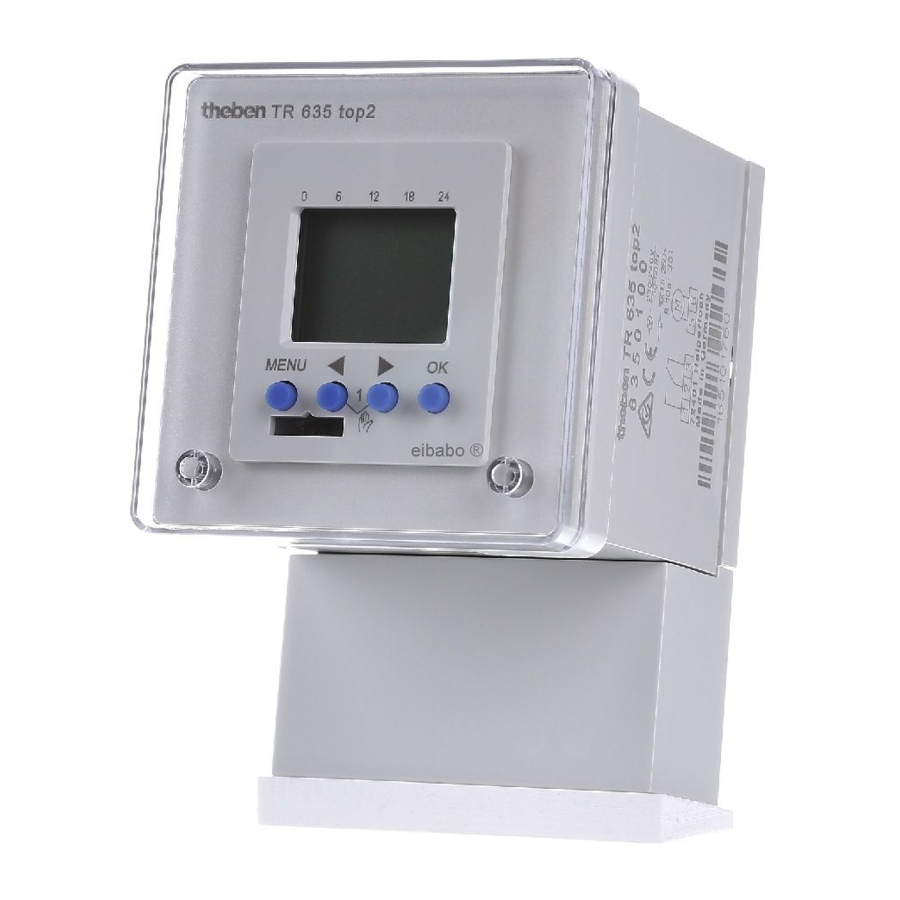

Theben TR 635 top2, TR 636 top2 (6350100, 6360100) - Manual del interruptor horario de la serie TR

Pantalla y teclas

Instrucciones de uso

1. Leer línea de texto
   Texto/símbolo parpadeante representa consulta
2. Tomar una decisión
   • SÍ
     Confirmación - Pulse OK
   • NO
     Modificar/cambiar - Pulse

Resumen de la selección de menú

Conexión

¡Advertencia, peligro de muerte por descarga eléctrica!

• ¡Debe ser instalado por un electricista cualificado! - Desconecte la fuente de alimentación. - Cubra o proteja cualquier componente activo adyacente.
• ¡Asegúrese de que el dispositivo no se pueda encender!
• Compruebe que la fuente de alimentación esté desconectada.
• Conecte a tierra y puente.

Instalación

Instalación en distribuidor (pared)

• para la instalación en carriles DIN (de acuerdo con EN 60715) con accesorios (9070071)


Instalación en panel frontal

• para la instalación en el marco frontal y la cubierta transparente (de acuerdo con DIN 43700)


Puesta en marcha inicial

Ajustar fecha, hora y regla de horario de verano/invierno

• Pulse la tecla necesaria y la pantalla se muestra en la pantalla (ver figura):


RESET

• Pulse los 4 botones simultáneamente.

Puede elegir entre RETAIN PROGRAMS y DELETE PROGRAMS.

PROGRAMA

Tiempo de conmutación del programa

Ejemplo: Encender la iluminación del pabellón deportivo de lunes a viernes, de 7:30 a 12:00 horas

• Pulse MENU. Se muestra PROGRAM.
• Confirme pulsando OK. Se muestra NEW.
• Confirme pulsando OK. Se muestra SWITCHING TIME.
• Confirme pulsando OK. Seleccione ON (para los tiempos de encendido).
• Confirme pulsando OK. La pantalla muestra HOUR.
• Utilice las teclas + o – para introducir la hora, los minutos (07:30) y confirme pulsando OK.
  Se muestra MONDAY.
• Confirme pulsando OK. Se muestra COPY.
• Confirme pulsando OK. Se muestra ADD TUESDAY.
• Confirme pulsando OK y también confirme los días Mié, Jue, Vie pulsando OK.
• Continúe con a SAVE se muestra. Confirme pulsando OK.

Repita todos los pasos para el tiempo de apagado, sin embargo, en lugar de seleccionar ON con seleccione OFF e introduzca 12:00 para la hora y los minutos.

Solicitar/cambiar/eliminar tiempo de conmutación

• Pulse MENU. Se muestra PROGRAM.
• Confirme pulsando OK. Se muestra NEW.
• Utilice para seleccionar CHECK.
• Confirme pulsando OK.
• Confirme SWITCH TIME pulsando OK. Se muestra el primero de los tiempos de conmutación introducidos.
• Confirme pulsando OK. Se muestra NEXT.


Cambiar o eliminar tiempos de conmutación individuales

• Pulse para seleccionar MODIFY (o DELETE).
• Confirme MODIFY HOUR pulsando OK.
• Confirme pulsando OK. Se muestra el primero de los tiempos de conmutación introducidos.
• Utilice las teclas + o – para introducir la hora y los minutos y confirme pulsando OK.

Programación del tiempo de pulso

Ejemplo: Activar la señal de pausa el lunes a las 8:05 horas durante 5 segundos

• Pulse MENU. Se muestra PROGRAM.
• Confirme pulsando OK. Se muestra NEW.
• Confirme pulsando OK. Se muestra SWITCH TIME.
• Seleccione PULSE pulsando .
• Confirme pulsando OK. Se muestra ON.
• Confirme pulsando OK. La pantalla muestra HOUR.
• Utilice las teclas + o – para introducir la hora, los minutos, los segundos (8:05) y confirme pulsando OK.
  Se muestra PULSE LENGTH.
• Utilice las teclas + o – para introducir la duración del pulso en minutos y segundos (5 segundos).
  Se muestra MONDAY.
• Confirme pulsando OK. Se muestra COPY.
• Pulse para seleccionar SAVE.
• Confirme pulsando OK.

Programación del tiempo de ciclo

Además de los tiempos de encendido y apagado (tiempo de conmutación) y los pulsos de corta duración (pulso), también se pueden programar los tiempos de ciclo (ciclo). La duración del pulso (+ pausa del pulso) está limitada a 17 horas, 59 minutos y 59 segundos.

• Los tiempos de ciclo se refieren a funciones de tiempo repetitivas cíclicamente, como controles de ventiladores, descargas de urinarios, etc.

Ejemplo: Activar el aclarado de agua el lunes de 8:00 a 20:30 horas cada 15 minutos durante 20 segundos (8:00⁰⁰–8:00²⁰ On; 8:15⁰⁰–8:15²⁰ On; 8:30⁰⁰–8:30²⁰ On etc.)

Programación de ciclos

• Inicio del ciclo: Lunes 8:00 horas
• Duración del pulso: 20 segundos
• Duración de la pausa: 14 min 40 seg
• Fin del ciclo: Lunes 20:30:00 horas

Observe el número máximo de ciclos de conmutación eléctrica al utilizar la función "ciclo".

MANUAL

Conmutación manual y permanente

La conmutación manual y permanente se puede configurar utilizando el menú en MANUAL o (en la pantalla automática) mediante la combinación de teclas (ver fig.).

Activar la conmutación manual

• Pulse brevemente ambas teclas simultáneamente.

Activar la conmutación permanente

• Pulse ambas teclas simultáneamente durante 2 segundos.

Cancelar la conmutación manual/permanente

• Pulse ambas teclas simultáneamente.

OPCIONES

Introducir código PIN

El código PIN se puede configurar utilizando el elemento de menú OPTIONS (ver fig.).

Si olvida el PIN, llame a la línea directa de Theben.

Tarjeta de memoria OBELISK top2

Utilizar tarjeta de memoria

• Inserte la tarjeta de memoria en el interruptor horario.
• Lea/lea los tiempos de conmutación guardados y la configuración del dispositivo en el interruptor horario o inicie el programa Obelisk.
• Retire la tarjeta de memoria OBELISK top2 (n.º 9070404) después de copiar.
• Evite la tensión mecánica o ensuciar con otros métodos de almacenamiento/transporte.

Datos técnicos

• Tensión de funcionamiento: 230 –240 V~, +10%/-15 %
• Frecuencia: 50–60 Hz
• Consumo de energía:
  0,8 W (TR 635 top2),
  0,9 W (TR 636 top2)
• En espera:
  0,9 W (TR 635 top2),
  1,1 W (TR 636 top2)
• Salida del interruptor: se permite la conmutación de la elección de los cables externos
• Contacto: interruptor bidireccional
• Hueco: <3 mm (µ)
• Material de contacto: AgSnO
• Máx. capacidad de conmutación:
  TR 635 top2:
  16 A, 250 V~, cos ϕ = 1
  10 A, 250 V~, cos ϕ = 0,6
  TR 636 top2:
  6 A, 250 V~, cos ϕ = 1
  6 A, 250 V~, cos ϕ = 0,6
• Mín. capacidad de conmutación:
  10 mA/230 V AC
  100 mA/12 V AC/DC
• Carga de lámpara incandescente + Carga de lámpara halógena:
  2300 W (TR 635 top2)
• 1200 W (TR 636 top2)
• Carga de lámpara fluorescente: sin corregir + (VVG)
  serie corregida 1000 VA
  corrección paralela 400 VA (42µF)
• Lámparas fluorescentes compactas: 90 W
• Lámparas LED:
  <2 W de salida, conexión total máx. de 20 W,
  >2 W < 8 W de salida, conexión total máx. de 50 W
• Temperatura ambiente permitida: –30°C... +55°C
• Clase de protección: II de acuerdo con EN 60730-1 sujeto a la instalación designada
• Grado de protección: IP 20 de acuerdo con EN 60529
• Precisión de tiempo: ≤ ±0,5 s/día a +20°C
• Reserva de energía: 10 años (llamada de litio) a +25°C
• Grado de contaminación: 2
• Tensión nominal de resistencia a impulsos: 4 kV
• TR 635 top2: máx. ciclos de conmutación con 16 A de carga resistiva: 50.000
• TR 636 top2: máx. ciclos de conmutación con 6 A de carga resistiva: 50.000

Instrucciones básicas de seguridad

¡Peligro de muerte por descarga eléctrica o incendio!
¡La instalación solo debe ser realizada por un electricista cualificado!

• El dispositivo está diseñado para la instalación en pared y panel frontal.
• Corresponde al tipo 1 BSTU de acuerdo con IEC/EN 60730-2-7.
• La reserva de energía (10 años) se reduce si se inserta la tarjeta de memoria (en funcionamiento con batería).

Uso designado

• El interruptor horario se puede utilizar para iluminación, sistemas de timbre, ventilación, etc.
• Utilizar solo en espacios secos cerrados.
• No utilizar en dispositivos de seguridad, por ejemplo, puertas de rutas de escape, equipos de seguridad contra incendios, etc.
