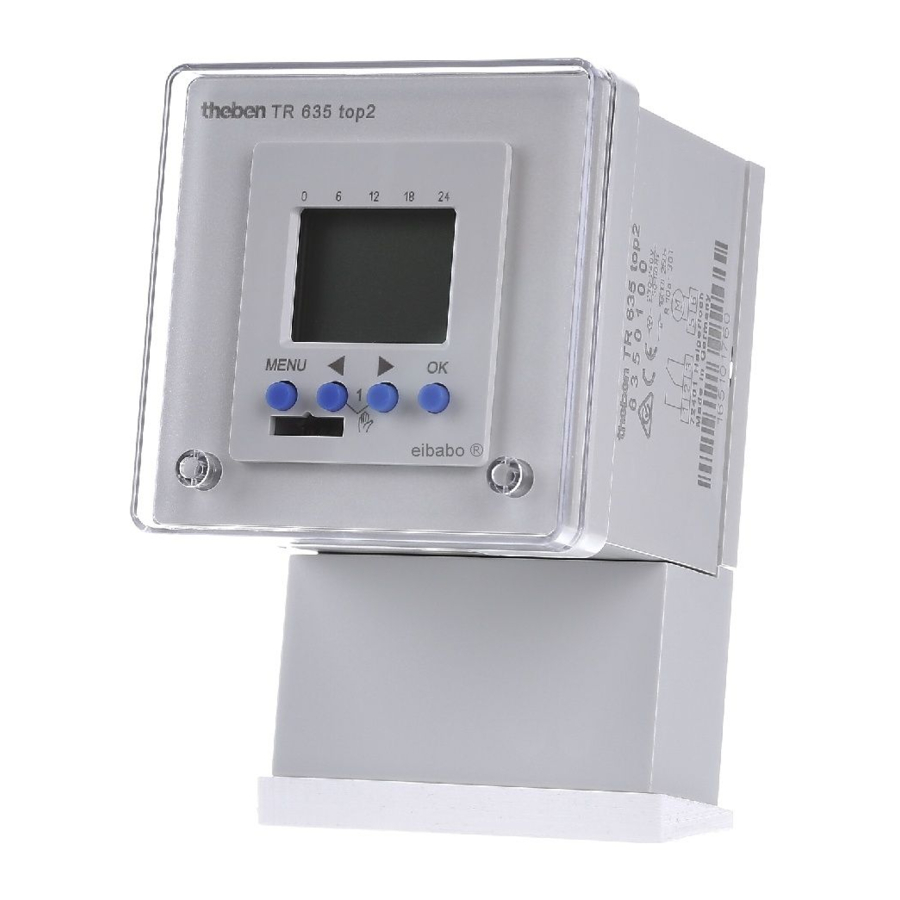

Theben TR 635 top2, TR 636 top2 (6350100, 6360100) - Manuál k spínacím hodinám řady TR

Obsah

1 Zobrazení na displeji a tlačítka
2 Návod k obsluze

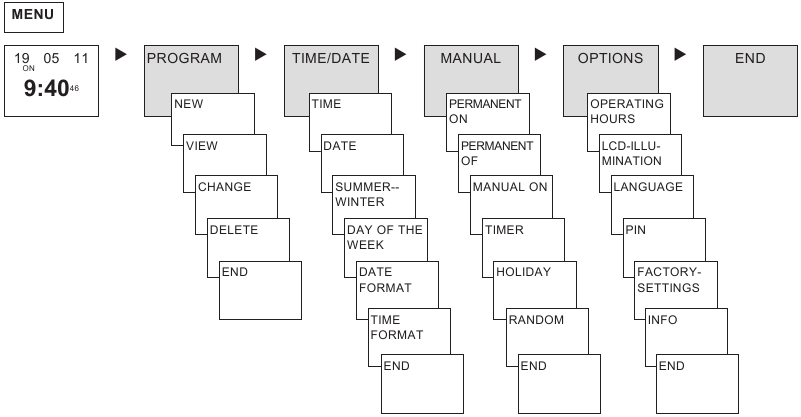

3 Přehled výběru menu
4 Připojení
5 Instalace
- 5.1 Instalace do rozvaděče (na zeď)
- 5.2 Instalace do předního panelu
6 Počáteční spuštění
- 6.1 Nastavte datum, čas a pravidlo letního/zimního času
- 6.2 RESET
7 PROGRAM
8 MANUÁLNÍ
- 8.1 Ruční a trvalé spínání
9 MOŽNOSTI
- 9.1 Zadejte PIN kód
- 9.2 Paměťová karta OBELISK top2
10 Technické údaje
11 Základní bezpečnostní pokyny
- 11.1 Určené použití
12 Reference
13 Stáhnout návod
14 V jiných jazycích

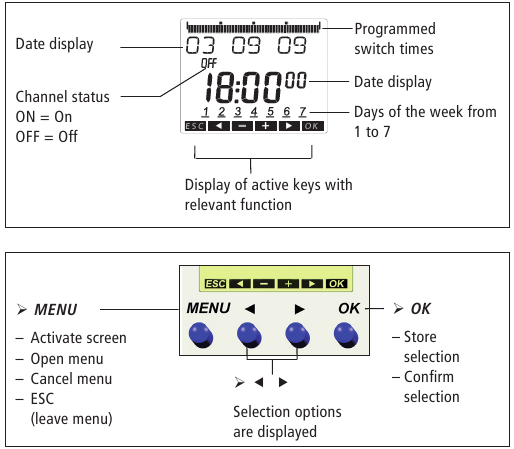

Zobrazení na displeji a tlačítka

Návod k obsluze

Čtení textového řádku
Blikající text/symbol představuje dotaz
Učiňte rozhodnutí
- ANO
  Potvrzení - Stiskněte OK
- NE
  Změna/úprava - Stiskněte

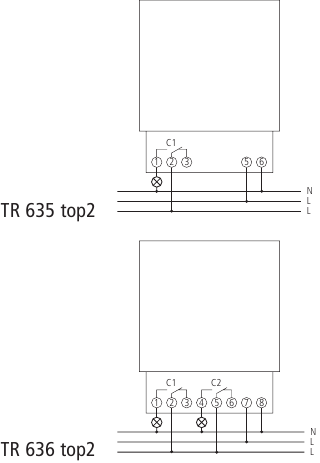

Připojení

Varování, nebezpečí smrti elektrickým proudem!

Instalaci smí provádět pouze kvalifikovaný elektrikář! - Odpojte napájení. - Zakryjte nebo chraňte všechny sousední živé komponenty.
Ujistěte se, že zařízení nelze zapnout!
Zkontrolujte, zda je odpojeno napájení.
Uzemněte a proveďte bypass.

Instalace

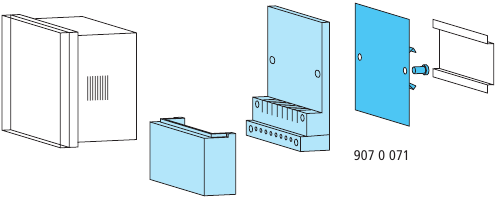

Instalace do rozvaděče (na zeď)

pro instalaci na DIN lišty (v souladu s EN 60715) s příslušenstvím (9070071)

Instalace do předního panelu

pro instalaci do předního rámu a průhledného krytu (v souladu s DIN 43700)

Počáteční spuštění

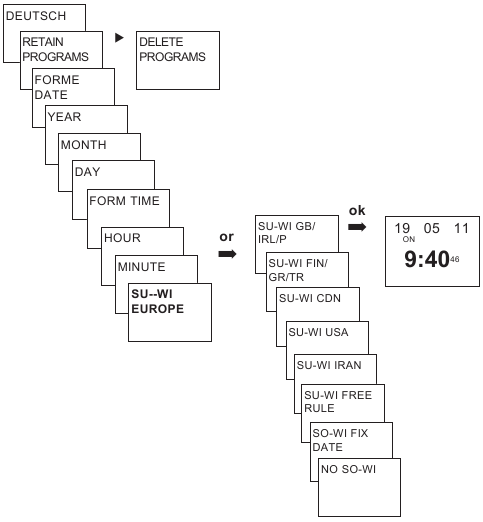

Nastavte datum, čas a pravidlo letního/zimního času

Stiskněte požadované tlačítko a na obrazovce se zobrazí (viz obrázek):

RESET

Stiskněte současně 4 tlačítka.

Můžete si vybrat mezi RETAIN PROGRAMS a DELETE PROGRAMS.

PROGRAM

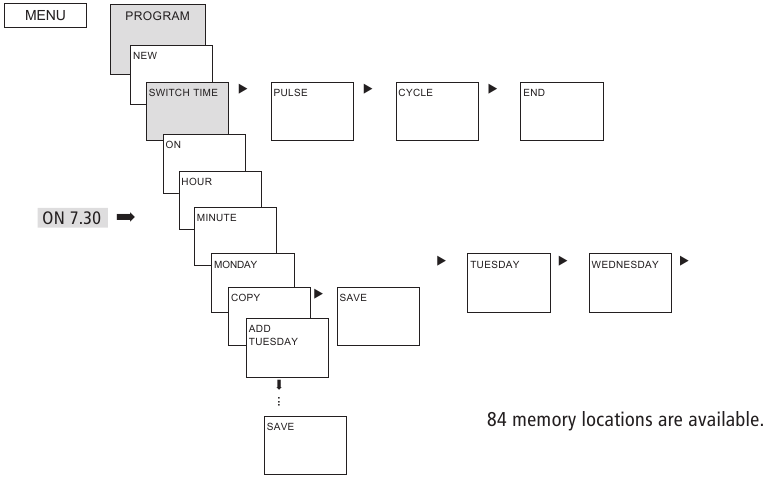

Čas spínání programu

Příklad: Zapnutí osvětlení sportovní haly od pondělí do pátku, 7:30 až 12:00 hod

Stiskněte MENU. Zobrazí se PROGRAM.
Potvrďte stisknutím tlačítka OK. Zobrazí se NEW.
Potvrďte stisknutím tlačítka OK. Zobrazí se SWITCHING TIME.
Potvrďte stisknutím tlačítka OK. Vyberte ON (pro časy zapnutí).
Potvrďte stisknutím tlačítka OK. Na displeji se zobrazí HOUR.
Použijte tlačítka + nebo – pro zadání hodiny, minuty (07:30) a potvrďte stisknutím tlačítka OK.
Zobrazí se MONDAY.
Potvrďte stisknutím tlačítka OK. Zobrazí se COPY.
Potvrďte stisknutím tlačítka OK. Zobrazí se ADD TUESDAY .
Potvrďte stisknutím tlačítka OK a potvrďte také dny St, Čt, Pá stisknutím tlačítka OK.
Pokračujte s až se zobrazí SAVE . Potvrďte stisknutím tlačítka OK.

Opakujte všechny kroky pro čas vypnutí, ale místo výběru ON s vyberte OFF a zadejte 12:00 pro hodinu a minutu.

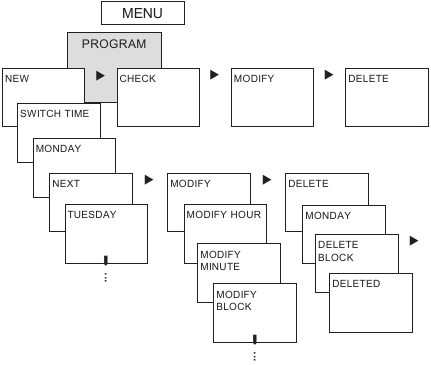

Žádost/změna/smazání času spínání

Stiskněte MENU. Zobrazí se PROGRAM.
Potvrďte stisknutím tlačítka OK. Zobrazí se NEW.
Použijte pro výběr CHECK.
Potvrďte stisknutím tlačítka OK.
Potvrďte SWITCH TIME stisknutím tlačítka OK. Zobrazí se první ze zadaných časů spínání.
Potvrďte stisknutím tlačítka OK. Zobrazí se NEXT.

Změna nebo smazání jednotlivých časů spínání

Stiskněte pro výběr MODIFY (nebo DELETE).
Potvrďte MODIFY HOUR stisknutím tlačítka OK.
Potvrďte stisknutím tlačítka OK. Zobrazí se první ze zadaných časů spínání.
Použijte tlačítka + nebo – pro zadání hodiny a minuty a potvrďte stisknutím tlačítka OK.

Programování pulzního času

Příklad: Zapnutí signálu přestávky v pondělí v 8:05 hod na 5 sekund

Stiskněte MENU. Zobrazí se PROGRAM.
Potvrďte stisknutím tlačítka OK. Zobrazí se NEW.
Potvrďte stisknutím tlačítka OK. Zobrazí se SWITCH TIME.
Vyberte PULSE stisknutím .
Potvrďte stisknutím tlačítka OK. Zobrazí se ON.
Potvrďte stisknutím tlačítka OK. Na displeji se zobrazí HOUR.
Použijte tlačítka + nebo – pro zadání hodiny, minuty, sekundy (8:05) a potvrďte stisknutím tlačítka OK.
Zobrazí se PULSE LENGTH.
Použijte tlačítka + nebo – pro zadání trvání pulzu v minutách a sekundách (5 sekund).
Zobrazí se MONDAY.
Potvrďte stisknutím tlačítka OK. Zobrazí se COPY.
Stiskněte pro výběr SAVE.
Potvrďte stisknutím tlačítka OK.

Programování cyklického času

Kromě časů zapnutí a vypnutí (čas spínání) a krátkých časových pulzů (pulz) lze programovat i cyklické časy (cyklus). Délka pulzu (+ pauza pulzu) je omezena na 17 hodin, 59 minut, 59 sekund

Cyklické časy se vztahují na cyklicky se opakující časové funkce, jako je ovládání ventilátorů, splachování pisoárů atd.

Příklad: Zapnutí splachování vody v pondělí od 8:00 do 20:30 hod každých 15 minut na 20 sekund (8:00⁰⁰–8:00²⁰ Zapnuto; 8:15⁰⁰–8:15²⁰ Zapnuto; 8:30⁰⁰–8:30²⁰ Zapnuto atd.)

Cyklické programování

Začátek cyklu: Pondělí 8:00 hod
Délka pulzu: 20 sekund
Délka pauzy: 14 minut 40 sekund
Konec cyklu: Pondělí 20:30:00 hod

Při použití funkce ‚cyklus' dodržujte maximální počet elektrických spínacích cyklů.

MANUÁLNÍ

Ruční a trvalé spínání

Ruční a trvalé spínání lze nastavit pomocí menu v MANUAL nebo (na automatické obrazovce) kombinací kláves (viz obr.).

Aktivace ručního spínání

Krátce stiskněte obě tlačítka současně.

Aktivace trvalého spínání

Stiskněte současně obě tlačítka na 2 sekundy.

Zrušení ručního/trvalého spínání

Stiskněte obě tlačítka současně.

MOŽNOSTI

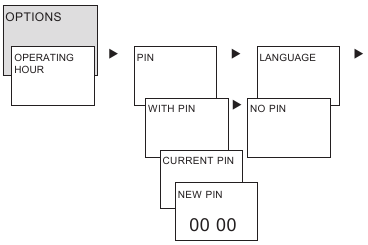

Zadejte PIN kód

PIN code lze nastavit pomocí položky menu OPTIONS (viz obr.).

Pokud zapomenete PIN, zavolejte na horkou linku Theben.

Paměťová karta OBELISK top2

Použití paměťové karty

Vložte paměťovou kartu do spínacích hodin.
Čtěte/načítejte uložené časy spínání a nastavení zařízení ve spínacích hodinách nebo spusťte program Obelisk.
Po zkopírování vyjměte paměťovou kartu OBELISK top2 (č. 9070404).
Vyhněte se mechanickému namáhání nebo znečištění jinými způsoby skladování/přepravy.

Technické údaje

Provozní napětí: 230 –240 V~, +10%/-15 %
Frekvence: 50–60 Hz
Spotřeba energie:
0,8 W (TR 635 top2),
0,9 W (TR 636 top2)
Pohotovostní režim:
0,9 W (TR 635 top2),
1,1 W (TR 636 top2)
Spínací výstup: spínání výběru externích vodičů je povoleno
Kontakt: dvoupólový spínač
Mezera: <3 mm (µ)
Materiál kontaktu: AgSnO
Max. spínací kapacita:
TR 635 top2:
16 A, 250 V~, cos ϕ = 1
10 A, 250 V~, cos ϕ = 0,6
TR 636 top2:
6 A, 250 V~, cos ϕ = 1
6 A, 250 V~, cos ϕ = 0,6
Min. spínací kapacita:
10 mA/230 V AC
100 mA/12 V AC/DC
Zatížení žárovky + zatížení halogenové žárovky:
2300 W (TR 635 top2)
1200 W (TR 636 top2)
Zatížení zářivky: nekompenzované + (VVG)
sériově kompenzované 1000 VA
paralelní kompenzace 400 VA (42µF)
Kompaktní zářivky: 90 W
LED žárovky:
<2 W výkon, max. celkové připojení 20 W,
>2 W < 8 W výkon, max. celkové připojení 50 W
Přípustná okolní teplota: –30°C... +55°C
Třída ochrany: II v souladu s EN 60730-1 v závislosti na určené instalaci
Stupeň krytí: IP 20 v souladu s EN 60529
Přesnost času: ≤ ±0,5 s/den při +20°C
Rezerva chodu: 10 let (lithiový článek) při +25°C
Stupeň znečištění: 2
Jmenovité impulzní výdržné napětí: 4 kV
TR 635 top2: max. spínací cykly s 16 A odporovou zátěží: 50 000
TR 636 top2: max. spínací cykly s 6 A odporovou zátěží: 50 000

Základní bezpečnostní pokyny

Nebezpečí smrti elektrickým proudem nebo požárem!
Instalaci smí provádět pouze kvalifikovaný elektrikář!

Zařízení je určeno pro instalaci na stěnu a do předního panelu
Odpovídá typu 1 BSTU v souladu s IEC/EN 60730-2-7
Rezerva chodu (10 let) se sníží při vložení paměťové karty (při provozu na baterii)

Určené použití

Spínací hodiny lze použít pro osvětlení, zvonkové systémy, ventilaci atd.
Používejte pouze v uzavřených suchých prostorách
Nepoužívejte na bezpečnostní zařízení, např. dveře únikových cest, protipožární zařízení atd.
