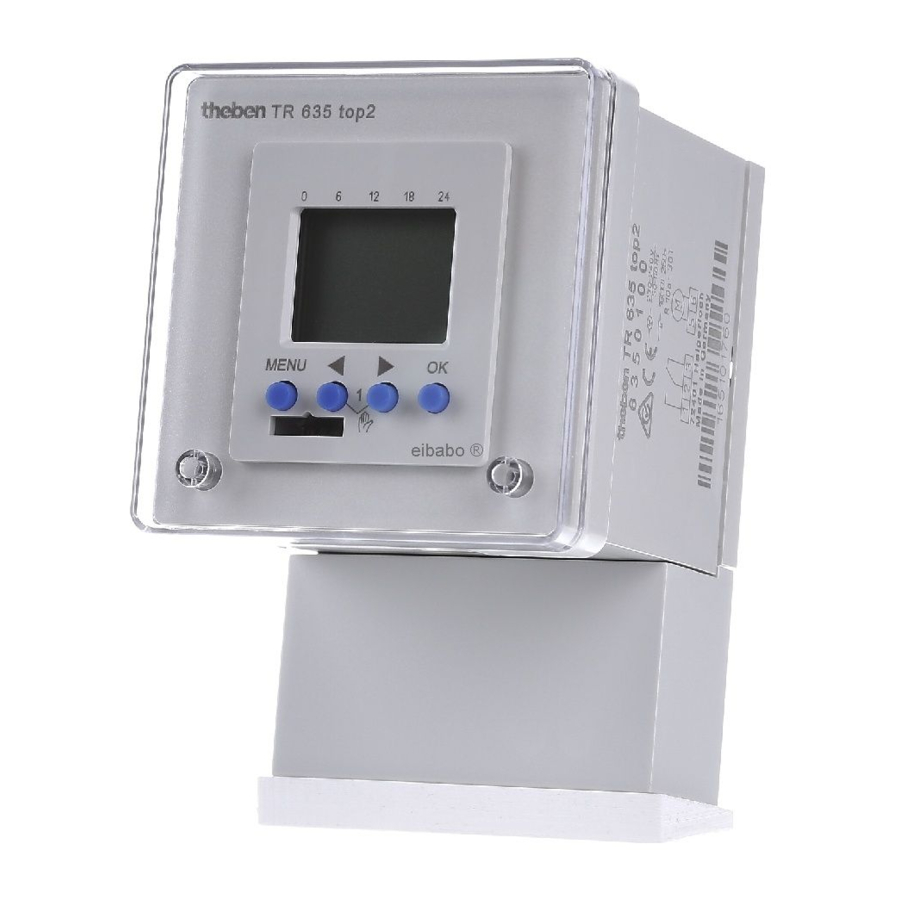

Theben TR 635 top2, TR 636 top2 (6350100, 6360100) - TR seriyali vaqt o'tkazgichining qo'llanmasi

Ekran displeyi va tugmalar

Foydalanish bo'yicha ko'rsatmalar

1. Matn qatorini o'qing
   Miltillovchi matn/simvol so'rovni ifodalaydi
2. Qaror qabul qiling
   • HA
     Tasdiqlash - OK ni bosing
   • YO'Q
     O'zgartirish/o'zgartirish - ni bosing

Menyuni tanlashning umumiy ko'rinishi

Ulanish

Ogohlantirish, elektr toki urishi natijasida o'lim xavfi!

• Malakali elektrchi tomonidan o'rnatilishi kerak! - Elektr manbaini o'chiring. - Qo'shni tok o'tkazuvchi komponentlarni yoping yoki ekranlang.
• Qurilma yoqilmasligiga ishonch hosil qiling!
• Elektr ta'minoti uzilganligini tekshiring.
• Yerga ulang va aylanib o'ting.

O'rnatish

Distribyutorni o'rnatish (devor)

• DIN shlyapali relslariga o'rnatish uchun (EN 60715 ga muvofiq) aksessuarlar bilan (9070071)


Old panelni o'rnatish

• old ramka va shaffof qopqoqga o'rnatish uchun (DIN 43700 ga muvofiq)


Dastlabki ishga tushirish

Sanani, vaqtni va yozgi/qishki vaqt qoidasini o'rnating

• Kerakli tugmani bosing va displey ekranda paydo bo'ladi (rasmga qarang):


QAYTA O'RNATISH

• 4 ta tugmani bir vaqtda bosing.

Siz RETAIN PROGRAMS va DELETE PROGRAMS o'rtasida tanlashingiz mumkin.

DASTUR

Dasturni almashtirish vaqti

Misol: Dushanba-Juma kunlari soat 7:30 dan 12:00 gacha sport zalining yoritilishini yoqing

• MENU ni bosing. PROGRAM ko'rsatiladi.
• OK ni bosib tasdiqlang. NEW ko'rsatiladi.
• OK ni bosib tasdiqlang. SWITCHING TIME ko'rsatiladi.
• OK ni bosib tasdiqlang. ON (yoqish vaqtlari uchun) ni tanlang.
• OK ni bosib tasdiqlang. Displeyda HOUR ko'rsatiladi.
• Soat, daqiqa (07:30)ni kiritish uchun + yoki – tugmalaridan foydalaning va OK ni bosib tasdiqlang.
  MONDAY ko'rsatiladi.
• OK ni bosib tasdiqlang. COPY ko'rsatiladi.
• OK ni bosib tasdiqlang. ADD TUESDAY ko'rsatiladi.
• OK ni bosib tasdiqlang va chorshanba, payshanba, juma kunlarini ham OK ni bosib tasdiqlang.
• bilan davom eting va SAVE ko'rsatiladi. OK ni bosib tasdiqlang.

O'chirish vaqti uchun barcha bosqichlarni takrorlang, ammo bilan ON ni tanlash o'rniga OFF ni tanlang va soat va daqiqa uchun 12:00 ni kiriting.

O'tish vaqtini so'rash/o'zgartirish/o'chirish

• MENU ni bosing. PROGRAM ko'rsatiladi.
• OK ni bosib tasdiqlang. NEW ko'rsatiladi.
• CHECK ni tanlash uchun dan foydalaning.
• OK ni bosib tasdiqlang.
• SWITCH TIME ni OK ni bosib tasdiqlang. Kiritilgan o'tish vaqtlaridan birinchisi ko'rsatiladi.
• OK ni bosib tasdiqlang. NEXT ko'rsatiladi.


Individual o'tish vaqtlarini o'zgartirish yoki o'chirish

• MODIFY (yoki DELETE) ni tanlash uchun ni bosing.
• MODIFY HOUR ni OK ni bosib tasdiqlang.
• OK ni bosib tasdiqlang. Kiritilgan o'tish vaqtlaridan birinchisi ko'rsatiladi.
• Soat va daqiqani kiritish uchun + yoki – tugmalaridan foydalaning va OK ni bosib tasdiqlang.

Impuls vaqtini dasturlash

Misol: Dushanba kuni soat 8:05 da 5 soniya davomida pauza signalini yoqing

• MENU ni bosing. PROGRAM ko'rsatiladi.
• OK ni bosib tasdiqlang. NEW ko'rsatiladi.
• OK ni bosib tasdiqlang. SWITCH TIME ko'rsatiladi.
• ni bosib PULSE ni tanlang.
• OK ni bosib tasdiqlang. ON ko'rsatiladi.
• OK ni bosib tasdiqlang. Displeyda HOUR ko'rsatiladi.
• Soat, daqiqa, soniya (8:05)ni kiritish uchun + yoki – tugmalaridan foydalaning va OK ni bosib tasdiqlang.
  PULSE LENGTH ko'rsatiladi.
• Impulsning davomiyligini daqiqa va soniyalarda (5 soniya) kiritish uchun + yoki – tugmalaridan foydalaning.
  MONDAY ko'rsatiladi.
• OK ni bosib tasdiqlang. COPY ko'rsatiladi.
• SAVE ni tanlash uchun ni bosing.
• OK ni bosib tasdiqlang.

Sikl vaqtini dasturlash

Yoqish va o'chirish vaqtlariga (o'tish vaqti) va qisqa vaqtli impulslarga (impuls) qo'shimcha ravishda sikl vaqtlari (sikl) ham dasturlashtirilishi mumkin. Impuls uzunligi (+ impuls pauzasi) 17 soat, 59 daqiqa, 59 soniya bilan cheklangan

• Sikl vaqtlari ventilyatorni boshqarish, hojatxonani yuvish va hokazo kabi davriy takrorlanuvchi vaqt funksiyalariga tegishli.

Misol: Dushanba kuni soat 8:00 dan 20:30 gacha har 15 daqiqada 20 soniya davomida suvni yuvishni yoqing (8:00⁰⁰–8:00²⁰ Yoqilgan; 8:15⁰⁰–8:15²⁰ Yoqilgan; 8:30⁰⁰–8:30²⁰ Yoqilgan va hokazo)

Sikl dasturlash

• Siklning boshlanishi: Dushanba soat 8:00
• Impuls uzunligi: 20 soniya
• Pauza uzunligi: 14 daqiqa 40 soniya
• Siklning oxiri: Dushanba 20:30:00

‚sikl' funksiyasidan foydalanganda elektrni almashtirishning maksimal soniga e'tibor bering.

QO'LLANMA

Qo'lda va doimiy ravishda o'tish

Qo'lda va doimiy ravishda o'tishni MANUAL menyusida yoki (avtomatik ekranda) tugmachalar kombinatsiyasi yordamida o'rnatish mumkin (rasmga qarang).

Qo'lda o'tishni faollashtirish

• Ikkala tugmani bir vaqtda qisqa bosing.

Doimiy ravishda o'tishni faollashtirish

• Ikkala tugmani bir vaqtda 2 soniya bosib turing.

Qo'lda/doimiy ravishda o'tishni bekor qilish

• Ikkala tugmani bir vaqtda bosing.

OPSIYALAR

PIN kodini kiriting

PIN code ni OPTIONS menyu elementidan foydalanib o'rnatish mumkin (rasmga qarang).

Agar siz PIN kodini unutgan bo'lsangiz, Theben ishonch telefoniga qo'ng'iroq qiling.

OBELISK top2 xotira kartasi

Xotira kartasidan foydalanish

• Xotira kartasini vaqt o'tkazgichiga joylashtiring.
• Saqlangan o'tish vaqtlarini va qurilma sozlamalarini vaqt o'tkazgichida o'qing/o'qib chiqing yoki Obelisk dasturini ishga tushiring.
• Nusxa ko'chirilgandan so'ng OBELISK top2 xotira kartasini (№ 9070404) chiqarib oling.
• Mexanik kuchlanishdan yoki boshqa saqlash/tashish usullari bilan ifloslanishdan saqlaning.

Texnik ma'lumotlar

• Ishlash kuchlanishi: 230 –240 V~, +10%/-15 %
• Chastota: 50–60 Hz
• Quvvat iste'moli:
  0,8 W (TR 635 top2),
  0,9 W (TR 636 top2)
• Kutish rejimi:
  0,9 W (TR 635 top2),
  1,1 W (TR 636 top2)
• O'tish chiqishi: tashqi simlarni tanlashni almashtirishga ruxsat etiladi
• Kontakt: ikki tomonlama o'tkazgich
• Oraliq: <3 mm (µ)
• Kontakt materiali: AgSnO
• Maksimal o'tish quvvati:
  TR 635 top2:
  16 A, 250 V~, cos ϕ = 1
  10 A, 250 V~, cos ϕ = 0,6
  TR 636 top2:
  6 A, 250 V~, cos ϕ = 1
  6 A, 250 V~, cos ϕ = 0,6
• Minimal o'tish quvvati:
  10 mA/230 V AC
  100 mA/12 V AC/DC
• Cho'g'lanma lampalar yuklamasi + Galogen lampalar yuklamasi:
  2300 W (TR 635 top2)
• 1200 W (TR 636 top2)
• Lyuminestsent lampalar yuklamasi: tuzatilmagan + (VVG)
  ketma-ket tuzatilgan 1000 VA
  parallel tuzatish 400 VA (42µF)
• Komapkt lyuminestsent lampalar: 90 W
• LED lampalar:
  <2 W chiqish, maksimal ulanish jami 20 W,
  >2 W < 8 W chiqish, maksimal ulanish jami 50 W
• Ruxsat etilgan atrof-muhit harorati: –30°C... +55°C
• Himoya klassi: EN 60730-1 ga muvofiq belgilangan o'rnatishga bog'liq holda II
• Himoya darajasi: IP 20 EN 60529 ga muvofiq
• Vaqt aniqligi: ≤ ±0,5 s/kun +20°C da
• Quvvat zaxirasi: +25°C da 10 yil (litiyli qo'ng'iroq)
• Ifloslanish darajasi: 2
• Nominal impulsga bardosh berish kuchlanishi: 4 kV
• TR 635 top2: 1 bilan maksimal o'tish sikllari6 A rezistiv yuklama: 50 000
• TR 636 top2: 6 A rezistiv yuklama bilan maksimal o'tish sikllari: 50 000

Asosiy xavfsizlik ko'rsatmalari

Elektr toki urishi yoki yong'in natijasida o'lim xavfi!
O'rnatish faqat malakali elektrchi tomonidan amalga oshirilishi kerak!

• Qurilma devorga va old panelga o'rnatish uchun mo'ljallangan
• IEC/EN 60730-2-7 ga muvofiq 1-toifa BSTU ga mos keladi
• Xotira kartasi joylashtirilgan bo'lsa (batareya rejimida) quvvat zaxirasi (10 yil) kamayadi

Belgilangan foydalanish

• Vaqt o'tkazgichni yoritish, qo'ng'iroq qilish tizimlari, ventilyatsiya va hokazolar uchun ishlatish mumkin.
• Faqat yopiq quruq joylarda foydalaning
• Xavfsizlik moslamalarida, masalan, qochish yo'li eshiklari, yong'in xavfsizligi uskunalari va hokazolarda ishlatmang.
