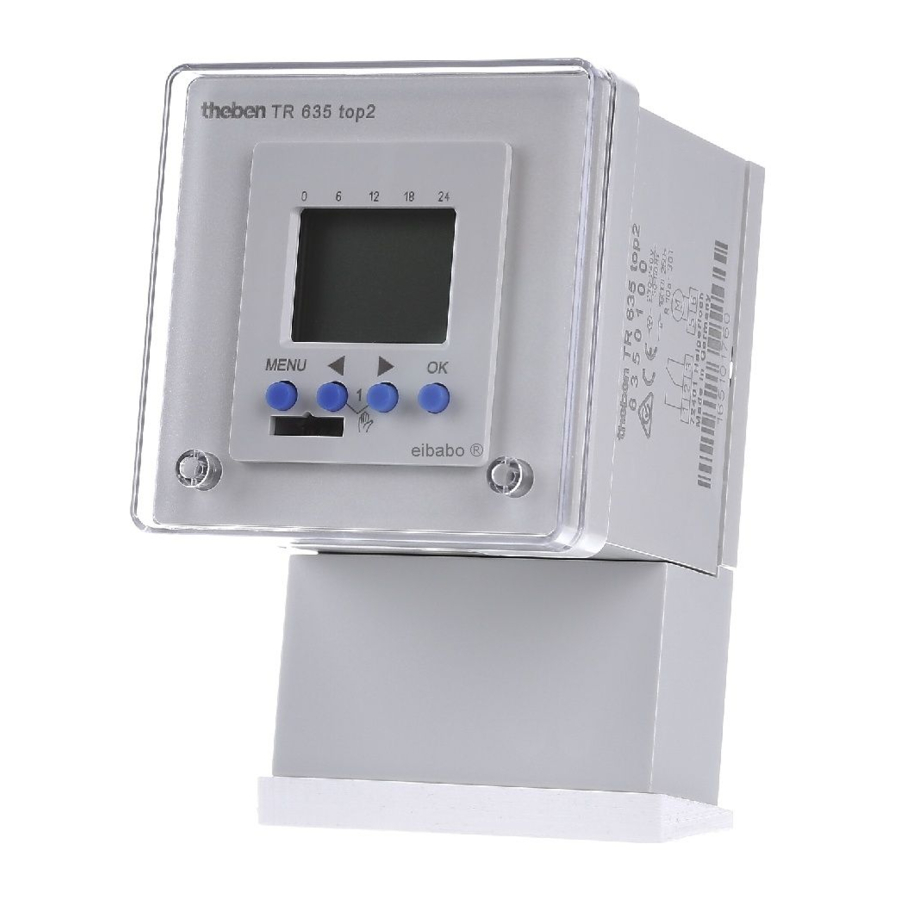

Theben TR 635 top2, TR 636 top2 (6350100, 6360100) - Návod na spínacie hodiny série TR

Obsah

1 Zobrazenie na obrazovke a tlačidlá
2 Návod na obsluhu
3 Prehľad výberu menu
4 Pripojenie
5 Inštalácia
- 5.1 Inštalácia rozvádzača (na stenu)
- 5.2 Inštalácia predného panela
6 Prvé spustenie
- 6.1 Nastavte dátum, čas a pravidlo letného/zimného času
- 6.2 RESET
7 PROGRAM
8 MANUÁL
- 8.1 Manuálne a trvalé prepínanie
9 MOŽNOSTI
- 9.1 Zadajte PIN kód
- 9.2 Pamäťová karta OBELISK top2
10 Technické údaje
11 Základné bezpečnostné pokyny
- 11.1 Určené použitie
12 Referencie
13 Stiahnuť návod
14 V iných jazykoch

Zobrazenie na obrazovke a tlačidlá

Návod na obsluhu

Prečítajte si riadok textu
Blikajúci text/symbol predstavuje otázku
Urobte rozhodnutie
- ÁNO
  Potvrdenie - Stlačte OK
- NIE
  Zmeniť/upraviť - Stlačte

Pripojenie

Výstraha, nebezpečenstvo smrti elektrickým šokom!

Inštaláciu smie vykonať iba kvalifikovaný elektrikár! - Odpojte zdroj napájania. - Zakryte alebo zatieňte všetky susedné živé komponenty.
Uistite sa, že zariadenie nie je možné zapnúť!
Skontrolujte, či je odpojené napájanie.
Uzemnite a premostite.

Inštalácia

Inštalácia rozvádzača (na stenu)

pre inštaláciu na DIN lišty (v súlade s EN 60715) s príslušenstvom (9070071)

Inštalácia predného panela

pre inštaláciu do predného rámu a priehľadného krytu (v súlade s DIN 43700)

Prvé spustenie

Nastavte dátum, čas a pravidlo letného/zimného času

Stlačte požadované tlačidlo a na obrazovke sa zobrazí nasledujúce (pozri obrázok):

RESET

Stlačte súčasne 4 tlačidlá.

Môžete si vybrať medzi RETAIN PROGRAMS a DELETE PROGRAMS.

PROGRAM

Čas prepínania programu

Príklad: Zapnutie osvetlenia športovej haly od pondelka do piatku, 7:30 do 12:00 hod

Stlačte MENU. Zobrazí sa PROGRAM.
Potvrďte stlačením OK. Zobrazí sa NEW.
Potvrďte stlačením OK. Zobrazí sa SWITCHING TIME.
Potvrďte stlačením OK. Vyberte ON (pre časy zapnutia).
Potvrďte stlačením OK. Na displeji sa zobrazí HOUR.
Použite tlačidlá + alebo – na zadanie hodiny, minúty, (07:30) a potvrďte stlačením OK.
Zobrazí sa MONDAY.
Potvrďte stlačením OK. Zobrazí sa COPY.
Potvrďte stlačením OK. Zobrazí sa ADD TUESDAY .
Potvrďte stlačením OK a tiež potvrďte dni Str, Št, Pia stlačením OK.
Pokračujte pomocou , kým sa nezobrazí SAVE . Potvrďte stlačením OK.

Zopakujte všetky kroky pre čas vypnutia, avšak namiesto výberu ON pomocou vyberte OFF a zadajte 12:00 pre hodinu a minútu.

Požiadavka/zmena/odstránenie času prepínania

Stlačte MENU. Zobrazí sa PROGRAM.
Potvrďte stlačením OK. Zobrazí sa NEW.
Použite na výber CHECK.
Potvrďte stlačením OK.
Potvrďte SWITCH TIME stlačením OK. Zobrazí sa prvý zo zadaných časov prepínania.
Potvrďte stlačením OK. Zobrazí sa NEXT.

Zmena alebo odstránenie jednotlivých časov prepínania

Stlačte na výber MODIFY (alebo DELETE).
Potvrďte MODIFY HOUR stlačením OK.
Potvrďte stlačením OK. Zobrazí sa prvý zo zadaných časov prepínania.
Použite tlačidlá + alebo – na zadanie hodiny a minúty a potvrďte stlačením OK.

Programovanie impulzného času

Príklad: Zapnutie signálu pauzy v pondelok o 8:05 hod na 5 sek

Stlačte MENU. Zobrazí sa PROGRAM.
Potvrďte stlačením OK. Zobrazí sa NEW.
Potvrďte stlačením OK. Zobrazí sa SWITCH TIME.
Vyberte PULSE stlačením .
Potvrďte stlačením OK. Zobrazí sa ON.
Potvrďte stlačením OK. Na displeji sa zobrazí HOUR.
Použite tlačidlá + alebo – na zadanie hodiny, minúty, sekundy (8:05) a potvrďte stlačením OK.
Zobrazí sa PULSE LENGTH.
Použite tlačidlá + alebo – na zadanie trvania impulzu v minútach a sekundách (5 sek).
Zobrazí sa MONDAY.
Potvrďte stlačením OK. Zobrazí sa COPY.
Stlačte na výber SAVE.
Potvrďte stlačením OK.

Programovanie cyklického času

Okrem časov zapnutia a vypnutia (čas prepínania) a krátkych časových impulzov (impulz) je možné naprogramovať aj časy cyklov (cyklus). Dĺžka impulzu (+ pauza impulzu) je obmedzená na 17 hodín, 59 min, 59 sek

Časy cyklov sa vzťahujú na cyklicky sa opakujúce časové funkcie, ako sú ovládanie ventilátorov, splachovanie pisoárov atď.

Príklad: Zapnutie oplachovania vodou v pondelok od 8:00 do 20:30 hod každých 15 min na 20 sek (8:00⁰⁰–8:00²⁰ Zap; 8:15⁰⁰–8:15²⁰ Zap; 8:30⁰⁰–8:30²⁰ Zap atď.)

Programovanie cyklu

Začiatok cyklu: Pondelok 8:00 hod
Dĺžka impulzu: 20 sek
Dĺžka pauzy: 14 min 40 sek
Koniec cyklu: Pondelok 20:30:00 hod

Pri používaní funkcie ‚cyklus‘ dodržujte počet maximálnych elektrických spínacích cyklov.

MANUÁL

Manuálne a trvalé prepínanie

Manuálne a trvalé prepínanie je možné nastaviť pomocou menu v MANUAL alebo (na automatickej obrazovke) kombináciou klávesov (pozri obr.).

Aktivácia manuálneho prepínania

Krátko stlačte obe tlačidlá súčasne.

Aktivácia trvalého prepínania

Súčasne stlačte obe tlačidlá na 2 sekundy.

Zrušenie manuálneho/trvalého prepínania

Stlačte obe tlačidlá súčasne.

MOŽNOSTI

Zadajte PIN kód

PIN kód je možné nastaviť pomocou položky menu OPTIONS (pozri obr.).

Ak zabudnete PIN, zavolajte na horúcu linku Theben.

Pamäťová karta OBELISK top2

Použitie pamäťovej karty

Vložte pamäťovú kartu do spínacích hodín.
Prečítajte/načítajte uložené časy prepínania a nastavenia zariadenia v spínacích hodinách alebo spustite program Obelisk.
Po kopírovaní vyberte pamäťovú kartu OBELISK top2 (č. 9070404).
Vyhnite sa mechanickému namáhaniu alebo znečisteniu inými spôsobmi skladovania/prepravy.

Technické údaje

Prevádzkové napätie: 230 –240 V~, +10%/-15 %
Frekvencia: 50–60 Hz
Spotreba energie:
0,8 W (TR 635 top2),
0,9 W (TR 636 top2)
Pohotovostný režim:
0,9 W (TR 635 top2),
1,1 W (TR 636 top2)
Spínací výstup: je povolené spínanie s výberom externých vodičov
Kontakt: dvojcestný spínač
Medzera: <3 mm (µ)
Materiál kontaktu: AgSnO
Max. spínacia kapacita:
TR 635 top2:
16 A, 250 V~, cos ϕ = 1
10 A, 250 V~, cos ϕ = 0,6
TR 636 top2:
6 A, 250 V~, cos ϕ = 1
6 A, 250 V~, cos ϕ = 0,6
Min. spínacia kapacita:
10 mA/230 V AC
100 mA/12 V AC/DC
Zaťaženie žiarovky + Zaťaženie halogénovej žiarovky:
2300 W (TR 635 top2)
1200 W (TR 636 top2)
Zaťaženie žiarivky: neopravené + (VVG)
sériovo opravené 1000 VA
paralelná oprava 400 VA (42µF)
Kompaktné žiarivky: 90 W
LED žiarovky:
<2 W výkon, max. celkové pripojenie 20 W,
>2 W < 8 W výkon, max. celkové pripojenie 50 W
Prípustná teplota okolia: –30°C... +55°C
Trieda ochrany: II v súlade s EN 60730-1 podlieha určenej inštalácii
Stupeň ochrany: IP 20 v súlade s EN 60529
Presnosť času: ≤ ±0,5 s/deň pri +20°C
Rezerva energie: 10 rokov (lítiový článok) pri +25°C
Stupeň znečistenia: 2
Menovité impulzné výdržné napätie: 4 kV
TR 635 top2: max. spínacie cykly s 16 A odporová záťaž: 50 000
TR 636 top2: max. spínacie cykly s 6 A odporová záťaž: 50 000

Základné bezpečnostné pokyny

Nebezpečenstvo smrti elektrickým šokom alebo požiarom!
Inštaláciu by mal vykonávať iba kvalifikovaný elektrikár!

Zariadenie je určené na inštaláciu na stenu a predný panel
Zodpovedá typu 1 BSTU v súlade s IEC/EN 60730-2-7
Rezerva energie (10 rokov) sa zníži, ak je vložená pamäťová karta (pri prevádzke na batérie)

Určené použitie

Spínacie hodiny je možné použiť na osvetlenie, zvončekové systémy, vetranie atď.
Používajte iba v uzavretých suchých priestoroch
Nepoužívajte na bezpečnostné zariadenia, napr. dvere únikových ciest, protipožiarne zariadenia atď.

www.theben.de
