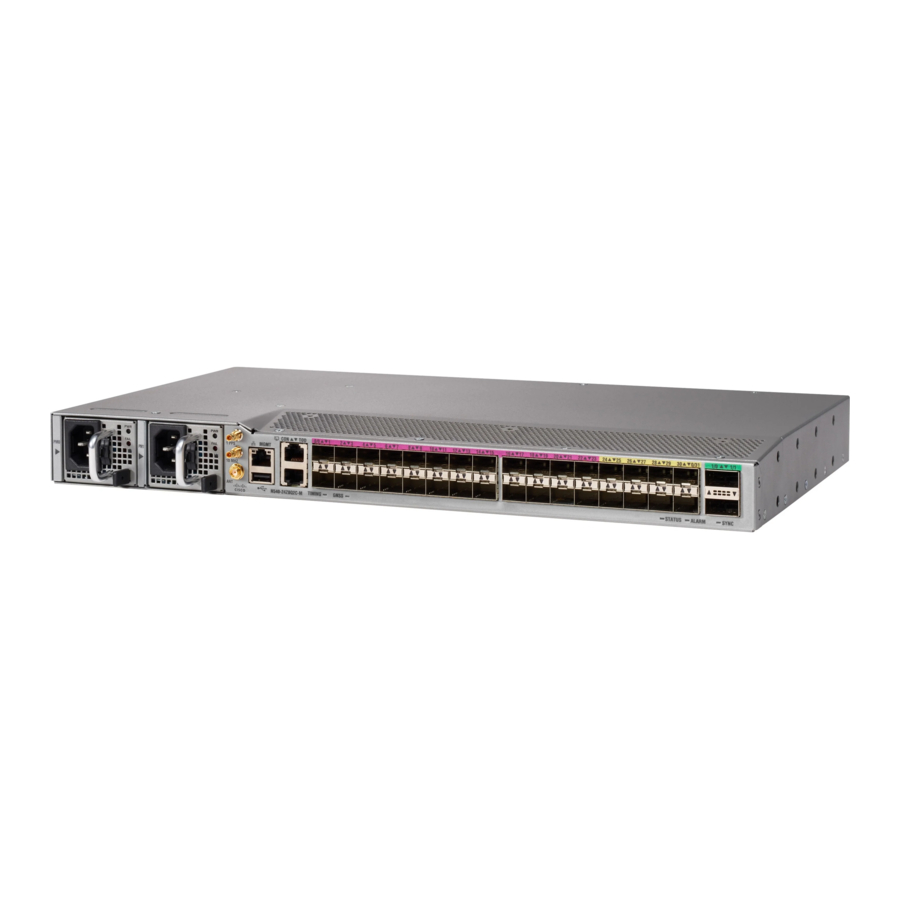

Příručka k zařízení Cisco NCS 540

Instalace zařízení

Než začnete s touto úlohou, ujistěte se, že jste si přečetli a porozuměli bezpečnostním upozorněním v části Standardní bezpečnostní upozornění v dokumentu Bezpečnostní upozornění.
Poznámka Ilustrace jsou pouze pro referenci a mohou se lišit v závislosti na variantě vašeho směrovače Cisco NCS 540. Veškeré rozdíly mezi směrovači jsou popsány.

Instalace směrovače Cisco NCS 540 s velkou hustotou zahrnuje tyto úlohy:

• Kompatibilita s rackem
• Nastavení zařízení v racku
• Uzemnění zařízení
• Instalace napájecích kabelů AC
• Instalace napájecích kabelů DC
• Pokyny pro připojení portů
• Připojení ke konzolovému portu
• Připojení k ethernetovému portu pro správu
• Připojení časovacích kabelů
• Připojení kabelu k rozhraní antény GNSS
• Instalace a vyjmutí modulu transceiveru
• Instalace a vyjmutí modulů transceiveru QSFP+, QSFP28 nebo QSFP-DD
• Odstranění 40gigabitového modulu transceiveru QSFP+, 100gigabitového modulu transceiveru QSFP28 nebo 200/400gigabitového modulu transceiveru QSFP-DD
• Připojení portů rozhraní
• Údržba transceiverů a optických kabelů

Kompatibilita s rackem

Doporučujeme dodržovat tyto specifikace racku.

Typy racků

Obrázek 1: Specifikace racku EIA (19 palců a 23 palců)

Tabulka 1: Specifikace racku EIA (19 palců a 23 palců)

Typ sloupku	Typ racku	Přední otvor racku (X)	Střed montážního otvoru racku (Y)	Rozměr montážní příruby (Z)
4 sloupky	19 palců (48,3 centimetru)	17,75 palců (45 centimetrů)	18,31 palců (46,5 centimetru)	19 palců (48,2 centimetru)
2 sloupky
4 sloupky	23 palců (58,4 centimetru)	21,75 palců (55,24 centimetru)	22,31 palců (56,6 centimetru)	23 palců (58,4 centimetru)
2 sloupky

Obrázek 2: Typ racku se čtyřmi sloupky

Obrázek 3: Typ racku se dvěma sloupky

Nastavení zařízení v racku

Směrovač Cisco NCS 540 s velkou hustotou můžete nastavit v racku.

Montáž do racku

Zařízení je dodáváno s držáky pro montáž do racku, které se připevňují na boky zařízení.

Pokud má rack kolečka, zajistěte, aby byly brzdy zabrzděné nebo aby byl rack jinak stabilizován.

Tabulka 2: Sada pro montáž do racku směrovače Cisco N540-24Q8L2DD-SYS

Množství	Popis součásti
2	Držáky pro montáž do racku
8	Šrouby M4 x 0,7 x 7 mm s plochou hlavou Phillips
4	Šrouby s půlkulatou hlavou Philips 12-24 x 0,49 palce L

1. Připevněte držáky pro montáž do racku a vodítka kabelů ke směrovači následujícím způsobem:
   1. Směrovač má moduly pro vstup vzduchu na straně portu, umístěte směrovač tak, aby jeho porty směřovaly k chladné uličce.
   2. Umístěte uši držáku směrem k přední nebo střední montáži do racku, na stranu šasi tak, aby byly otvory zarovnány.
   3. Použijte čtyři šrouby M4 k připevnění držáků k šasi.
   4. Opakujte kroky 1b a 1c s druhým držákem pro montáž do racku na druhé straně směrovače.

Obrázek 4: Instalace 19palcových držáků pro montáž do racku (N540DD-RKM-19)

Montáž do racku

Obrázek 5: Instalace kabelového vedení (N540-CBL-BRKT-FHC) a 19palcových držáků pro montáž do racku (N540DD-RKM-19) vpředu

Obrázek 6: Instalace kabelového vedení (N540-CBL-BRKT-FHC) a 19palcových držáků pro montáž do racku (N540DD-RKM-19) uprostřed

Obrázek 7: Instalace kabelového vedení (N540-CBL-BRKT-FHC) a 19palcových držáků pro montáž do racku (N540DD-RKM-19) vzadu

Obrázek 8: Instalace držáků pro montáž do racku ETSI (N540-RKM-ETSI-FHC)

Obrázek 9: Instalace kabelového vedení (N540-CBL-BRKT-FHC) a držáků pro montáž do racku ETSI (N540-RKM-ETSI-FHC) vpředu

Obrázek 10: Instalace 23palcových držáků pro montáž do racku (N540-RKM-23-FHC)

Obrázek 11: Instalace kabelového vedení (N540-CBL-BRKT-FHC) a 23palcových držáků pro montáž do racku (N540-RKM-23-FHC) vpředu

Uzemnění zařízení

Než začnete s touto úlohou, ujistěte se, že jste si přečetli a porozuměli bezpečnostním upozorněním v části Prevence poškození elektrostatickým výbojem v dokumentu Bezpečnostní upozornění.
Před připojením napájení nebo zapnutím napájení zařízení musíte zajistit adekvátní uzemnění zařízení. (zemnící) připojení k vašemu zařízení.
Tato část popisuje, jak uzemnit zařízení. Umístění zemnicí svorky je na zadním panelu zařízení.

1. Ověřte, zda je zemnicí kabel připojen k horní části racku a podle místních zvyklostí.
   Obrázek 12: Zemnicí svorka


• Připojte jeden konec zemnicího kabelu police (kabel #6 AWG) k zemnicímu bodu na zadní straně šasi pomocí specifikovaného konektoru se dvěma otvory.
  • Pomocí nástroje na odizolování drátů odstraňte přibližně 19 mm (0,75 palce) krytu z konce zemnicího kabelu.
  • Vložte odizolovaný konec zemnicího kabelu do otevřeného konce zemnicí svorky.
  • Použijte krimpovací nástroj k upevnění zemnicího kabelu v zemnicí svorce.
  • Odstraňte lepicí štítek ze zemnicí podložky na šasi.
  • Umístěte zemnicí svorku proti zemnicí podložce tak, aby došlo k pevnému kontaktu kov-kov, a vložte dva šrouby M4 s podložkami otvory v zemnicí svorce a do zemnicí podložky.
  • Ujistěte se, že svorka a kabel nezasahují do jiného zařízení.
  • Připravte druhý konec zemnicího kabelu a připojte jej k příslušnému zemnicímu bodu ve vašem areálu, abyste zajistili adekvátní uzemnění.

Instalace napájecích kabelů AC

Výměna napájecího zdroje pro více informací o instalaci napájecích kabelů AC.
Postup instalace napájecích kabelů AC do slotů napájecího zdroje:

1. Zapojte napájecí kabel do modulu napájecího zdroje.
2. Zasuňte napájecí kabel do svorky [1, 3] a utáhněte svorku kolem napájecího kabelu, jak je znázorněno v [2, 4] na obrázku níže.
   Obrázek 13: Připevněte napájecí kabel pomocí svorky a spony AC

   Poznámka Tyto obrázky slouží pouze pro ilustrační účely.

Aktivace modulu napájecího zdroje AC

Chcete-li aktivovat napájecí zdroj AC, postupujte následovně:

Postup

1. Zapojte napájecí kabel do napájecího zdroje.
2. Připojte druhý konec napájecího kabelu ke zdroji napájení AC.
3. Ověřte provoz napájecího zdroje kontrolou, zda LED dioda na předním panelu příslušného napájecího zdroje (PM0 nebo PM1) svítí zeleně.
4. Pokud LED diody indikují problém s napájením, informace o odstraňování problémů naleznete v části Odstraňování problémů.
5. Pokud také připojujete redundantní napájecí zdroj AC, opakujte tyto kroky pro druhý zdroj napájení.
   Poznámka
   Pokud připojujete redundantní napájecí zdroj AC, ujistěte se, že je každý napájecí zdroj připojen k samostatnému zdroji napájení, aby se předešlo ztrátě napájení v případě výpadku napájení.

Instalace napájecích kabelů DC

Poznámka Při instalaci napájecího zdroje DC použijte kabel 12AWG s teplotní třídou 90 °C. Doporučená délka kabelu je maximálně tři metry od zdroje. Pro délky do pěti metrů použijte kabel 10AWG a pro délky do tří metrů použijte kabel 12AWG s teplotní třídou 90 °C. Pro jiné délky kontaktujte společnost Cisco.

Poznámka

• Vždy se ujistěte, že instalace budovy pro ochranu proti zkratu (nadproud) nepřesahuje 15 A.
• Doporučujeme použít jistič nebo rychlou pojistku s maximálním jmenovitým napětím DC 10 A pro ochranu proti nadproudu.

Poznámka Konektor DC nebo svorkovnice má vestavěný šroub a klecovou matici, na které lze použít točivý moment 1,3 až 1,8 N-m.

Obrázek 14: Konektor DC s vestavěným šroubem

A	1,88 cm (0,74 palce)	C	0,46 cm (0,18 palce)
B	0,64 cm (0,25 palce)	D	0,36 cm (0,14 palce)
M	1,58 cm (0,62 palce)

Postup připojení napájecích zdrojů DC:

1. Najděte zástrčku svorkovnice.
2. Vložte vodiče zdroje napájení DC do zástrčky svorkovnice.
3. Připevněte vodiče napájení DC pomocí určených šroubů.
4. Pomocí momentového šroubováku utáhněte pojistný šroub zástrčky svorkovnice. (Viz následující obrázek)
   Obrázek 15: Připevněte vodiče napájecího zdroje DC


Aktivace modulu napájecího zdroje DC

Chcete-li aktivovat napájecí zdroj DC, postupujte následovně:

Postup

1. Odstraňte pásku z rukojeti jističe směrovače a obnovte napájení přesunutím rukojeti jističe směrovače do polohy Zapnuto (|).
2. Ověřte provoz napájecího zdroje kontrolou, zda LED dioda na předním panelu příslušného napájecího zdroje (PM0 nebo PM1) svítí zeleně.
3. Pokud LED diody indikují jakékoli problémy s napájením, viz Odstraňování problémů.
4. Pokud také připojujete redundantní napájecí zdroj DC, opakujte tyto kroky pro druhý zdroj napájení.
   Poznámka
   Pokud připojujete redundantní napájecí zdroj DC, ujistěte se, že je každý napájecí zdroj připojen k samostatnému zdroji napájení, aby se předešlo ztrátě napájení v případě výpadku napájení.

Pokyny pro připojení portů

V závislosti na šasi a nainstalovaných linkových kartách můžete použít konektory QSFP56-DD, QSFP28-DD, QSFP28, QSFP, SFP56, SFP28, SFP10, SFP, USB console a RJ-45 pro připojení portů na linkových kartách k jiným síťovým zařízením.
Abyste předešli poškození optických kabelů, doporučujeme, abyste udržovali transceivery odpojené od optických kabelů při instalaci transceiveru do linkové karty. Před vyjmutím transceiveru z routeru odpojte kabel od transceiveru.
Abyste maximalizovali účinnost a životnost vašich transceiverů a optických kabelů, postupujte takto:

• Při manipulaci s transceivery používejte antistatický náramek připojený k uzemnění. Router je obvykle uzemněn během instalace a poskytuje ESD port, ke kterému můžete připojit svůj náramek.
• Nevyjímejte a nevkládejte transceiver častěji, než je nutné. Opakované vyjímání a vkládání může zkrátit jeho životnost.
• Udržujte transceivery a optické kabely čisté a bez prachu, abyste zachovali vysokou přesnost signálu a zabránili poškození konektorů. Útlum (ztráta světla) se zvyšuje kontaminací a měl by být udržován pod 0,35 dB.
  • Před instalací tyto díly očistěte, abyste zabránili poškrábání konců optických kabelů prachem.
  • Konektory pravidelně čistěte; požadovaná frekvence čištění závisí na prostředí. Kromě toho čistěte konektory, když jsou vystaveny prachu nebo se jich náhodně dotknete. Účinné mohou být jak mokré, tak suché techniky čištění; řiďte se postupy čištění optických spojů ve vašem zařízení.
  • Nedotýkejte se konců konektorů. Dotyk konců může zanechat otisky prstů a způsobit další kontaminaci.
• Pravidelně kontrolujte prach a poškození. Pokud máte podezření na poškození, očistěte a poté zkontrolujte konce vláken pod mikroskopem, abyste zjistili, zda k poškození došlo.

Připojení ke konzolovému portu

• Router musí být plně nainstalován ve svém racku, připojen ke zdroji napájení a uzemněn.
• Musí být k dispozici potřebná kabeláž pro konzoli, správu a síťová připojení.
  • Síťová kabeláž by již měla být vedena do umístění nainstalovaného routeru.

Než vytvoříte připojení pro správu sítě pro router nebo připojíte router k síti, musíte vytvořit místní připojení pro správu prostřednictvím konzolového terminálu a nakonfigurovat IP adresu pro router. Konzoli můžete také použít k provádění následujících funkcí (každá z nich může být provedena prostřednictvím rozhraní pro správu po vytvoření tohoto připojení):

• Konfigurace routeru pomocí rozhraní příkazového řádku (CLI).
• Monitorování síťových statistik a chyb.
• Konfigurace parametrů agenta Simple Network Management Protocol (SNMP).
• Stahování aktualizací softwaru.

Systémový konzolový port je zásuvka RJ-45 nebo USB konzole pro připojení datového terminálu k provedení počáteční konfigurace routeru.

Obrázek 16: Připojení kabelu USB konzole k přední straně šasi

1

Konektor USB typu A

2

USB kabel

Obrázek 17: Připojení konzolového kabelu RJ-45 ke konzolovému portu RJ-45 na zadním konci šasi

1

Konzolový port RJ-45

2

Konzolový kabel RJ-45

Postupujte podle tohoto postupu pro připojení datového terminálu ke konzolovému portu:

1. Nastavte terminál na tyto provozní hodnoty: 115200 bps, 8 datových bitů, bez parity a dva stop bity.
2. Připojte terminálový konec kabelu k portu rozhraní na datovém terminálu.
3. Připojte druhý konec kabelu ke konzolovému portu.

Tabulka 3: Rozložení pinů průchozího kabelu RJ-45

Pin RJ-45	Signál
1	—
2	—
3	Tx
4	Uzemnění (GND)
5	GND
6	Rx
7	—
8	—

Připojení k ethernetovému portu pro správu

Musíte dokončit počáteční konfiguraci routeru.
Ethernetový port pro správu poskytuje správu mimo pásmo, která vám umožňuje používat rozhraní příkazového řádku (CLI) ke správě routeru pomocí jeho IP adresy. Tento port používá ethernetové připojení 10/100/1000 s rozhraním RJ-45.
Poznámka Abyste zabránili konfliktu IP adres, nepřipojujte ethernetový port pro správu, dokud není dokončena počáteční konfigurace.
Chcete-li připojit kabely k systémovému portu pro správu, připojte kabely kategorie 5 přímo do zásuvky RJ-45 na ethernetovém portu pro správu.

Obrázek 18: Ethernetový port pro správu

Poznámka Pro splnění požadavků GR-1089-CORE musí vnitřní port(y) zařízení používat stíněnou vnitřní kabeláž nebo vodiče, které jsou uzemněny na obou koncích.

1. Zapojte kabel přímo do zásuvky RJ-45.
2. Připojte síťový konec kabelu RJ-45 ke switchi, rozbočovači, opakovači nebo jinému externímu zařízení.

Připojení časovacích kabelů

Následující části popisují, jak připojit časovací kabely.

Připojení kabelu k rozhraní Input 10MHz nebo 1PPS

1. Připojte jeden konec mini-koaxiálního kabelu k časovací jednotce.
2. Připojte druhý konec mini-koaxiálního kabelu k portu 10MHz nebo 1PPS na routeru.

Postup

1. Připojte jeden konec mini-koaxiálního kabelu k podřízené jednotce.
2. Připojte druhý konec mini-koaxiálního kabelu k portu 10MHz nebo 1PPS routeru.

Připojení kabelu k rozhraní antény GNSS

1. Připojte jeden konec stíněného koaxiálního kabelu k portu GNSS RF IN.
2. Připojte druhý konec stíněného koaxiálního kabelu k anténě GNSS za primární ochranou.
   Poznámka Port GNSS RF In by měl mít nainstalovanou primární ochranu, aby splňoval místní bezpečnostní směrnice.
   Stínění koaxiálního kabelu GNSS RF In musí být připojeno k uzemnění zařízení prostřednictvím šasi. Šasi musí mít zemnící vodič připojený k uzemnění zařízení.

Obrázek 19: Přijímač GNSS

Instalace a vyjmutí transceiverového modulu

Tato část popisuje, jak nainstalovat a vyjmout transceiverový modul.

Bezpečnostní opatření pro instalaci a vyjmutí modulu

Při práci na šasi dodržujte následující bezpečnostní opatření.

Prohlášení 1006—Upozornění týkající se šasi pro montáž do racku a servis
Abyste zabránili poranění při montáži nebo servisu této jednotky v racku, musíte přijmout zvláštní opatření, abyste zajistili, že systém zůstane stabilní. Pro zajištění vaší bezpečnosti se uvádějí následující pokyny:

• Tato jednotka by měla být namontována na spodní část racku, pokud je to jediná jednotka v racku.
• Při montáži této jednotky do částečně zaplněného racku zatěžujte rack zdola nahoru s nejtěžší součástí na spodní straně racku.
• Pokud je rack vybaven stabilizačními zařízeními, nainstalujte stabilizátory před montáží nebo servisem jednotky v racku.

Prohlášení 1008—Laserový výrobek třídy 1
Tento výrobek je laserový výrobek třídy 1.

Prohlášení 1089—Definice poučené a kvalifikované osoby
Poučená osoba je osoba, která byla poučena a vyškolena kvalifikovanou osobou a při práci se zařízením provádí nezbytná opatření.
Kvalifikovaná osoba nebo kvalifikovaný personál je osoba, která má školení nebo zkušenosti v oblasti technologií zařízení a rozumí potenciálním rizikům při práci se zařízením.
Uvnitř nejsou žádné opravitelné díly. Abyste předešli riziku úrazu elektrickým proudem, neotvírejte jej.

Prohlášení 1090—Instalace kvalifikovanou osobou
Instalovat, vyměňovat nebo opravovat toto zařízení smí pouze kvalifikovaná osoba. Viz prohlášení 1089 pro definici kvalifikované osoby.
Uvnitř nejsou žádné opravitelné díly. Abyste předešli riziku úrazu elektrickým proudem, neotvírejte jej.

Instalace a vyjmutí modulů SFP56, SFP28, SFP10 a SFP

Před vyjmutím nebo instalací modulů SFP56, SFP28, SFP10 a SFP si přečtěte informace o instalaci v této části.

Prohlášení 1055—Laser třídy 1/1M
Je přítomno neviditelné laserové záření. Nevystavujte uživatelům teleskopické optiky. To platí pro laserové produkty třídy 1/1M.


Prohlášení 1056—Neukončený optický kabel
Z konce neukončeného optického kabelu nebo konektoru může být vyzařováno neviditelné laserové záření. Nedívejte se přímo optickými přístroji. Prohlížení laserového výstupu pomocí některých optických přístrojů, například lup, zvětšovacích skel a mikroskopů, ze vzdálenosti do 100 mm může představovat nebezpečí pro oči.

Chraňte linkovou kartu vložením čistého krytu klece modulu SFP56, SFP28, SFP10 a SFP, který je znázorněn na obrázku níže, do klece optického modulu, pokud není nainstalován žádný modul SFP56, SFP28, SFP10 a SFP.

Obrázek 20: Kryt klece modulu SFP56, SFP28, SFP10 a SFP


Chraňte moduly SFP56, SFP28, SFP10 a SFP vložením čistých protiprachových krytek po odpojení kabelů. Před opětovným zapojením optických kabelů do optických portů jiného modulu se ujistěte, že jste vyčistili optické povrchy optických kabelů. Zabraňte vniknutí prachu a jiných nečistot do optických portů modulů SFP56, SFP28, SFP10 a SFP, protože optika nefunguje správně, pokud je zakryta prachem.

Důrazně doporučujeme, abyste neinstalovali ani nevyjímali modul SFP56, SFP28, SFP10 a SFP s připojenými optickými kabely kvůli možnému poškození kabelu, konektoru kabelu nebo optických rozhraní v modulu. Před vyjmutím nebo instalací modulu SFP56, SFP28, SFP10 a SFP odpojte všechny kabely. Vyjmutí a vložení modulu může zkrátit jeho životnost; proto byste neměli vyjímat a vkládat moduly více, než je naprosto nezbytné.
Poznámka Při instalaci modulu SFP56, SFP28, SFP10 a SFP uslyšíte cvaknutí, když trojúhelníkový kolík na spodní straně modulu zapadne do otvoru v zásuvce. Cvaknutí indikuje, že je modul správně usazen a zajištěn v zásuvce. Zkontrolujte, zda jsou moduly zcela usazeny a zajištěny v příslušných zásuvkách na lince pevným zatlačením na každý modul SFP56, SFP28, SFP10 a SFP.

Modul SFP56, SFP28, SFP10 a SFP se západkou

Modul SFP56, SFP28, SFP10 a SFP se západkou má západku, kterou používáte k vyjmutí nebo instalaci modulu. (Viz obrázek níže.)

Obrázek 21: Modul SFP56, SFP28, SFP10 a SFP se západkou

Instalace modulu SFP56, SFP28, SFP10 a SFP se západkou

Chcete-li nainstalovat tento typ modulu SFP56, SFP28, SFP10 a SFP:

1. Připevněte si na zápěstí nebo kotník popruh chránící před elektrostatickým výbojem a postupujte podle jeho pokynů k použití.
2. Před vložením modulu SFP56, SFP28, SFP10 a SFP zavřete západku.
3. Srovnejte modul SFP56, SFP28, SFP10 a SFP s portem a zasuňte jej do portu. (Viz obrázek níže.)

Obrázek 22: Instalace modulu SFP56, SFP28, SFP10 a SFP se západkou do portu na routeru

Poznámka Při instalaci modulu SFP56, SFP28, SFP10 a SFP byste měli slyšet cvaknutí, když trojúhelníkový kolík na spodní straně modulu SFP56, SFP28, SFP10 a SFP zapadne do otvoru v zásuvce. Toto cvaknutí indikuje, že je modul správně usazen a zajištěn v zásuvce. Zkontrolujte, zda jsou moduly SFP56, SFP28, SFP10 a SFP zcela usazeny a zajištěny v příslušných zásuvkách na lince pevným zatlačením na každý modul SFP56, SFP28, SFP10 a SFP.

Vyjmutí modulu SFP56, SFP28, SFP10 a SFP se západkou

Chcete-li vyjmout tento typ modulu SFP56, SFP28, SFP10 a SFP:

1. Připevněte si na zápěstí nebo kotník popruh chránící před elektrostatickým výbojem a postupujte podle jeho pokynů k použití.
2. Odpojte a vyjměte všechny kabely rozhraní z portů; poznamenejte si aktuální připojení kabelů k portům na lince.
3. Otevřete západku na modulu SFP56, SFP28, SFP10 a SFP ukazováčkem, jak je znázorněno na obrázku níže. Pokud je západka zakrytá a nemůžete ji otevřít, použijte ukazováček, malý plochý šroubovák nebo jiný dlouhý, úzký nástroj k otevření západky.
4. Uchopte modul SFP56, SFP28, SFP10 a SFP mezi palec a ukazováček a opatrně jej vyjměte z portu, jak je znázorněno na obrázku níže.
   Poznámka Tato akce musí být provedena během vaší první instance. Po zaplnění všech portů to nemusí být možné.
   Obrázek 23: Vyjmutí modulu SFP56, SFP28, SFP10 a SFP se západkou na routeru

5. Umístěte vyjmutý modul SFP56, SFP28, SFP10 a SFP na antistatickou podložku nebo jej ihned vložte do statického stínicího sáčku, pokud jej plánujete vrátit do továrny.
6. Chraňte svou linkovou kartu vložením čistých krytů klece modulu SFP56, SFP28, SFP10 a SFP do klece optického modulu, pokud není nainstalován žádný modul SFP56, SFP28, SFP10 a SFP.

Instalace a demontáž modulů transceiverů QSFP+, QSFP28 nebo QSFP-DD

Před demontáží nebo instalací modulu QSFP+, QSFP28 nebo QSFP-DD si přečtěte informace o instalaci v této části.

Prohlášení 1073—Žádné uživatelsky opravitelné díly
Uvnitř nejsou žádné opravitelné díly. Abyste předešli riziku úrazu elektrickým proudem, neotevírejte jej.

Prohlášení 1089—Definice poučené a kvalifikované osoby
Poučená osoba je osoba, která byla poučena a vyškolena kvalifikovanou osobou a při práci se zařízením přijímá nezbytná opatření.
Kvalifikovaná osoba nebo kvalifikovaný personál je osoba, která má školení nebo zkušenosti v oblasti technologie zařízení a rozumí potenciálním rizikům při práci se zařízením.
Uvnitř nejsou žádné opravitelné díly. Abyste předešli riziku úrazu elektrickým proudem, neotevírejte jej.

Prohlášení 1090—Instalace kvalifikovanou osobou
Instalovat, vyměňovat nebo servisovat toto zařízení by měla pouze kvalifikovaná osoba. Definici kvalifikované osoby viz prohlášení 1089.
Uvnitř nejsou žádné opravitelné díly. Abyste předešli riziku úrazu elektrickým proudem, neotevírejte jej.

Prohlášení 1091—Instalace poučenou osobou
Instalovat, vyměňovat nebo servisovat toto zařízení by měla pouze poučená osoba nebo kvalifikovaná osoba. Definici poučené nebo kvalifikované osoby viz prohlášení 1089.
Uvnitř nejsou žádné opravitelné díly. Abyste předešli riziku úrazu elektrickým proudem, neotevírejte jej. Tato část obsahuje pokyny pro instalaci, kabeláž a demontáž modulů transceiverů 40gigabitové Quad Small Form-Factor Pluggable Plus (QSFP+), 100gigabitové (QSFP28) a 200/400gigabitové QSFP-DD. Moduly jsou vstupní/výstupní (I/O) zařízení s možností výměny za provozu, která propojují elektrické obvody portu modulu systému buď s měděnou, nebo optickou sítí. 100gigabitové optické transceivery QSFP28 a 40gigabitové QSFP+ jsou podobné optickému transceiveru QSFP-DD zobrazenému na obrázku níže.

Obrázek 24: Modul transceiveru QSFP-DD (optický)

1	Západka třmenu
2	Tělo transceiveru QSFP-DD

Obrázek 25: Modul transceiveru QSFP-DD (optický)

1	Elektrické připojení k obvodům modulu

Požadované nástroje a vybavení

K instalaci modulů transceiverů budete potřebovat tyto nástroje:

• Náramek na zápěstí nebo jiné osobní uzemňovací zařízení, které zabrání výskytu ESD.
• Antistatická podložka nebo antistatická pěna pro umístění transceiveru.
• Nástroje pro čištění čelní plochy optických vláken a kontrolní zařízení.

Instalace 40gigabitového modulu transceiveru QSFP+, 100gigabitového modulu transceiveru QSFP28 nebo 200/400gigabitového modulu transceiveru QSFP-DD
Poznámka Modul transceiveru QSFP+, QSFP28 nebo QSFP-DD může mít západku třmenu nebo západku s táhlem. Jsou uvedeny postupy instalace pro oba typy západky.
Modul transceiveru QSFP+, QSFP28 nebo QSFP-DD je zařízení citlivé na statickou elektřinu. Při manipulaci s moduly transceiverů QSFP+, QSFP28 nebo QSFP-DD nebo při kontaktu s moduly systému vždy používejte náramek ESD nebo podobné individuální uzemňovací zařízení.
Chcete-li nainstalovat modul transceiveru QSFP+, QSFP28 nebo QSFP-DD, postupujte takto:

1. Připojte náramek ESD k sobě a k řádně uzemněnému bodu na šasi nebo v racku.
2. Vyjměte modul transceiveru z ochranného obalu.
3. Zkontrolujte štítek na těle modulu transceiveru a ověřte, zda máte správný model pro vaši síť.
4. U modulů transceiverů vyjměte prachovou zátku optického otvoru a odložte ji stranou.
5. U modulů transceiverů vybavených táhlem držte transceiver tak, aby byl identifikační štítek nahoře.
6. U modulů transceiverů vybavených západkou třmenu udržujte třmen vyrovnaný ve svislé poloze.
7. Vyrovnejte modul transceiveru před otvorem patice transceiveru modulu a opatrně zasuňte transceiver do patice, dokud se transceiver nedotkne elektrického konektoru patice (viz obrázek níže).
   Obrázek 26: Instalace modulu transceiveru QSFP+, QSFP28 nebo QSFP-DD se západkou třmenu na N540-24Q8L2DD-SYS

8. Pevně zatlačte palcem na přední část modulu transceiveru QSFP+, QSFP28 nebo QSFP-DD, abyste transceiver zcela usadili do patice transceiveru modulu.

   Pokud západka není zcela zasunuta, můžete omylem odpojit modul transceiveru QSFP+, QSFP28 nebo QSFP-DD.
9. U optických modulů transceiverů QSFP+, QSFP28 nebo QSFP-DD znovu nainstalujte prachovou zátku do optického otvoru transceiverů, dokud nebudete připraveni připojit síťový propojovací kabel. Neodstraňujte prachovou zátku, dokud nebudete připraveni připojit síťový propojovací kabel.

Připojte optický síťový kabel

Než začnete
Před vyjmutím prachových zátek a provedením jakýchkoli optických připojení se řiďte těmito pokyny:

• Nechte ochranné prachové zátky nainstalované v odpojených konektorech optických kabelů a v optických otvorech transceiverů, dokud nebudete připraveni k připojení.
• Zkontrolujte a očistěte čelní plochy konektorů MPO těsně před provedením jakýchkoli připojení.
• Při zapojování nebo odpojování optického kabelu uchopte konektor MPO pouze za pouzdro.

Poznámka 40gigabitové moduly transceiverů QSFP+, QSFP28 nebo QSFP-DD jsou opatřeny klíčem, který zabraňuje nesprávnému zasunutí.
Poznámka Konektory Multiple-fiber Push-On (MPO) na optických transceivery QSFP+, QSFP28 nebo QSFP-DD podporují síťové propojovací kabely s fyzickým kontaktem (PC) nebo ultra-fyzickým kontaktem (UPC) s plochými leštěnými čelními plochami. Konektory MPO na optických transceivery QSFP+, QSFP28 nebo QSFP-DD nepodporují síťové propojovací kabely s úhlově leštěnou kontaktní plochou (APC).

Připojení optického síťového kabelu:

1. Odstraňte prachové zátky z konektorů MPO optického síťového propojovacího kabelu. Prachové zátky si uschovejte pro budoucí použití.
2. Zkontrolujte a očistěte čelní plochy optických vláken konektoru MPO.
3. Odstraňte prachové zátky z optických otvorů modulu transceiveru.
4. Okamžitě připojte konektory MPO síťového propojovacího kabelu k modulu transceiveru.

Demontáž 40gigabitového modulu transceiveru QSFP+, 100gigabitového modulu transceiveru QSFP28 nebo 200/400gigabitového modulu transceiveru QSFP-DD

Modul transceiveru QSFP+, QSFP28 nebo QSFP-DD je zařízení citlivé na statickou elektřinu. Při manipulaci s moduly transceiverů QSFP+ nebo QSFP28 nebo při kontaktu s moduly vždy používejte náramek ESD nebo podobné individuální uzemňovací zařízení.
Demontáž modulu transceiveru QSFP+, QSFP28 nebo QSFP-DD:

• U modulů transceiverů odpojte síťový propojovací kabel od konektoru transceiveru.
• U modulů transceiverů vybavených západkou třmenu:

1. Otočte třmen dolů do vodorovné polohy.
2. Okamžitě nainstalujte prachovou zátku do optického otvoru transceiveru.
3. Uchopte boky transceiveru a vysuňte jej z patice modulu.

• U transceiverů vybavených táhlem:

1. Okamžitě nainstalujte prachovou zátku do optického otvoru transceiveru.
2. Uchopte táhlo a jemně zatáhněte, abyste uvolnili transceiver z patice.
3. Vysuňte transceiver z patice.

Obrázek 27: Demontáž modulu transceiveru QSFP+, QSFP28 nebo QSFP-DD se západkou třmenu z N540-24Q8L2DD-SYS

Připojení portů rozhraní

Porty optického rozhraní na linkových kartách můžete připojit k jiným zařízením pro síťové připojení.

Připojení portu optického vlákna k síti

V závislosti na modelu linkové karty, kterou používáte, můžete použít transceivery QSFP-DD nebo QSFP28. Některé transceivery pracují s kabely z optických vláken, které připojujete k transceiverům, a jiné transceivery pracují s předem připojenými měděnými kabely.

Demontáž a instalace transceiveru může zkrátit jeho životnost. Nevyjímejte a nevkládejte transceivery více, než je naprosto nezbytné. Doporučujeme odpojit kabely před instalací nebo demontáží transceiverů, abyste předešli poškození kabelu nebo transceiveru.

Odpojení optických portů ze sítě

Když potřebujete demontovat transceivery z optických vláken, musíte nejprve odpojit kabely z optických vláken od transceiveru, než transceiver demontujete z portu.

Údržba transceiverů a optických kabelů

Pro zachování vysoké přesnosti signálu a zabránění poškození konektorů musí být transceivery a kabely z optických vláken udržovány v čistotě a bez prachu. Útlum (ztráta světla) se zvyšuje znečištěním a měl by být nižší než 0,35 dB.
Zvažte následující pokyny pro údržbu:

• Transceivery jsou citlivé na statickou elektřinu. Abyste předešli poškození ESD, noste náramek na zápěstí, který zabraňuje vzniku ESD a je připojen k uzemněnému šasi.
• Nevyjímejte a nevkládejte transceiver více, než je nutné. Opakované demontáže a instalace mohou zkrátit jeho životnost.
• Pokud nejsou optická připojení používána, udržujte je zakryté. Před použitím je očistěte, aby prach nepoškrábal konce kabelů z optických vláken.
• Nedotýkejte se konců konektorů. Dotykem konců byste zanechali otisky prstů a způsobili další znečištění.
• Konektory pravidelně čistěte; požadovaná frekvence čištění závisí na prostředí. Kromě toho čistěte konektory, pokud jsou vystaveny prachu nebo se jich omylem dotknete. Účinné mohou být jak mokré, tak suché techniky čištění; viz postupy čištění připojení optických vláken ve vaší lokalitě.
• Pravidelně kontrolujte prach a poškození. Vyčistěte a poté zkontrolujte konce vláken pod mikroskopem, abyste zjistili, zda nedošlo k poškození.

Stáhnout návod

Zde si můžete stáhnout úplnou verzi návodu ve formátu pdf, může obsahovat další bezpečnostní pokyny, informace o záruce, pravidla FCC atd.

Stáhnout Příručka k zařízení Cisco NCS 540

Dostupné jazyky
