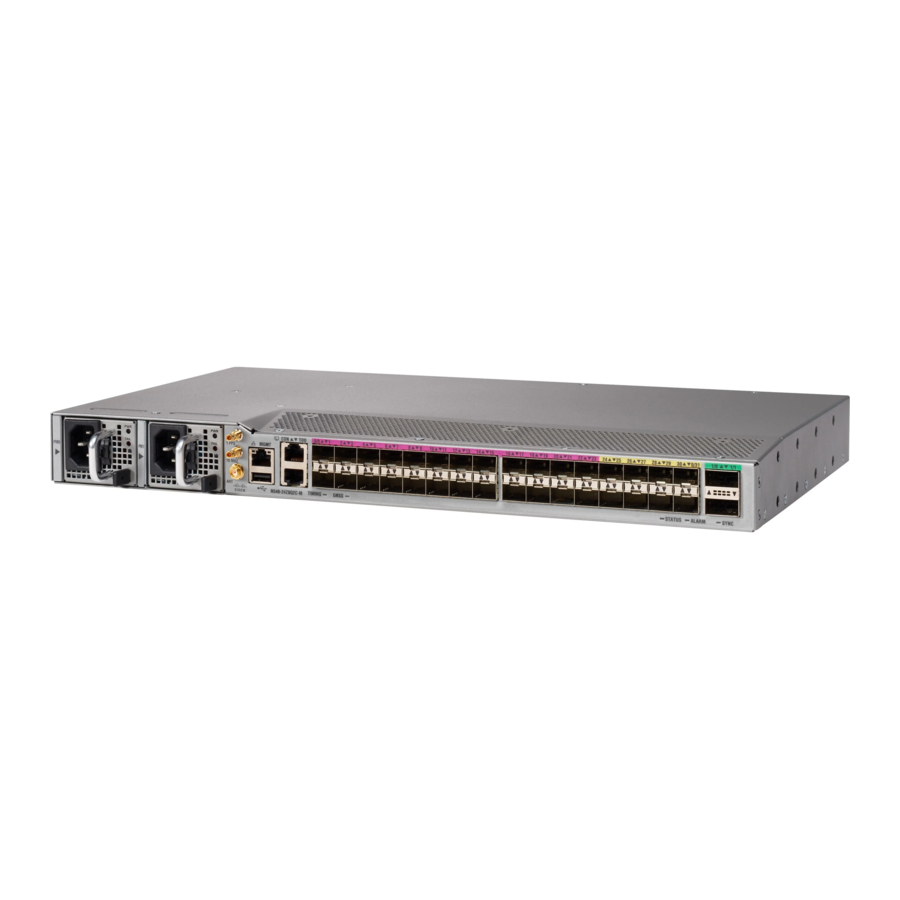

Εγχειρίδιο Cisco NCS 540

Εγκατάσταση της συσκευής

Πριν ξεκινήσετε αυτή την εργασία, βεβαιωθείτε ότι έχετε διαβάσει και κατανοήσει τις προειδοποιήσεις ασφαλείας στην ενότητα Τυπικές δηλώσεις προειδοποίησης του φυλλαδίου Προειδοποιήσεις ασφαλείας.
Σημείωση Οι εικόνες είναι μόνο για αναφορά και ενδέχεται να διαφέρουν ανάλογα με την παραλλαγή του δρομολογητή σας Cisco NCS 540. Οποιεσδήποτε διαφορές μεταξύ των δρομολογητών επισημαίνονται.

Η εγκατάσταση του δρομολογητή μεγάλης πυκνότητας Cisco NCS 540 περιλαμβάνει αυτές τις εργασίες:

• Συμβατότητα Rack
• Ρύθμιση της συσκευής σε Rack
• Γείωση της συσκευής
• Εγκατάσταση των καλωδίων τροφοδοσίας AC
• Εγκατάσταση των καλωδίων τροφοδοσίας DC
• Οδηγίες σύνδεσης θυρών
• Σύνδεση στη θύρα κονσόλας
• Σύνδεση στη θύρα Ethernet διαχείρισης
• Σύνδεση καλωδίων χρονισμού
• Σύνδεση καλωδίου στη διεπαφή κεραίας GNSS
• Εγκατάσταση και αφαίρεση της μονάδας πομποδέκτη

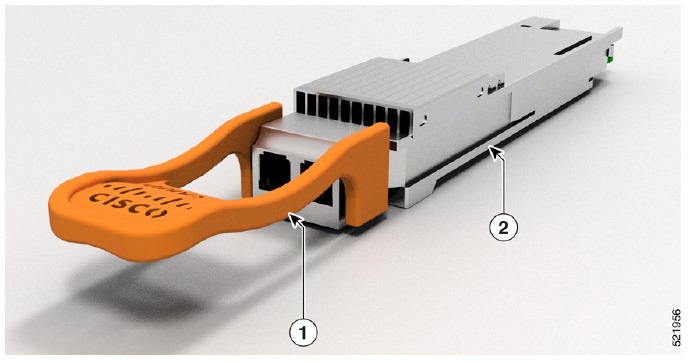

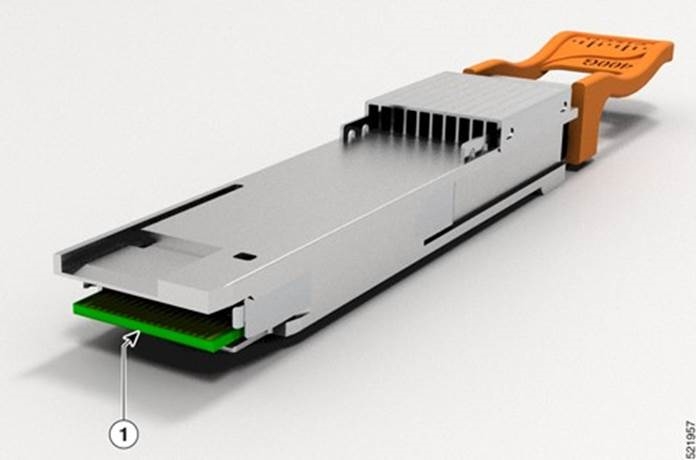

• Εγκατάσταση και αφαίρεση των μονάδων πομποδέκτη QSFP+, QSFP28 ή QSFP-DD
• Αφαίρεση της μονάδας πομποδέκτη 40 Gigabit QSFP+, 100 Gigabit QSFP28 ή 200/400 Gigabit QSFP-DD
• Σύνδεση θυρών διασύνδεσης
• Συντήρηση πομποδεκτών και οπτικών καλωδίων

Συμβατότητα Rack

Συνιστούμε να ακολουθήσετε αυτές τις προδιαγραφές rack.

Τύποι Rack

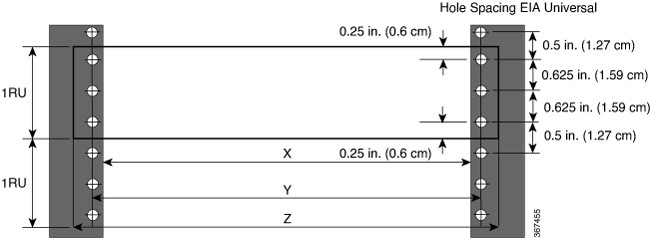

Εικόνα 1: Προδιαγραφή Rack EIA (19 ίντσες και 23 ίντσες)

Πίνακας 1: Προδιαγραφή Rack EIA (19 ίντσες και 23 ίντσες)

Τύπος στύλου	Τύπος Rack	Άνοιγμα μπροστινού μέρους Rack (X)	Απόσταση κέντρου-κέντρου οπής τοποθέτησης Rack (Y)	Διάσταση φλάντζας τοποθέτησης (Z)
4 στύλοι	19 ίντσες (48,3 εκατοστά)	17,75 ίντσες (45 εκατοστά)	18,31 ίντσες (46,5 εκατοστά)	19 ίντσες (48,2 εκατοστά)
2 στύλοι
4 στύλοι	23 ίντσες (58,4 εκατοστά)	21,75 ίντσες (55,24 εκατοστά)	22,31 ίντσες (56,6 εκατοστά)	23 ίντσες (58,4 εκατοστά)
2 στύλοι

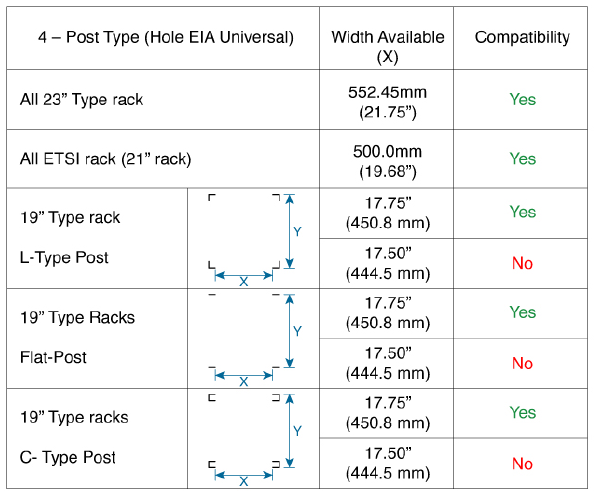

Εικόνα 2: Τύπος Rack τεσσάρων στύλων

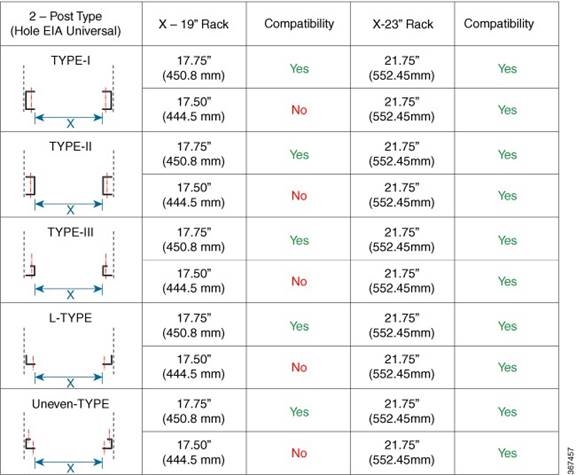

Εικόνα 3: Τύπος Rack δύο στύλων

Ρύθμιση της συσκευής σε Rack

Μπορείτε να ρυθμίσετε τον δρομολογητή μεγάλης πυκνότητας Cisco NCS 540 σε rack.

Τοποθέτηση σε Rack

Η συσκευή αποστέλλεται με βραχίονες τοποθέτησης σε rack που πρέπει να στερεωθούν στις πλευρές της συσκευής.

Εάν το rack έχει ρόδες, βεβαιωθείτε ότι τα φρένα είναι ενεργοποιημένα ή ότι το rack είναι σταθεροποιημένο με άλλο τρόπο.

Πίνακας 2: Κιτ τοποθέτησης σε Rack δρομολογητή Cisco N540-24Q8L2DD-SYS

Ποσότητα	Περιγραφή εξαρτήματος
2	Βραχίονες τοποθέτησης σε rack
8	Επίπεδες βίδες Phillips M4 x 0,7 x 7 mm
4	Βίδες με στρογγυλή κεφαλή Philips 12-24 x 0,49 ιντσών L

1. Συνδέστε τους βραχίονες τοποθέτησης σε rack και τους οδηγούς καλωδίων στο δρομολογητή ως εξής:
   1. Ο δρομολογητής έχει μονάδες εισαγωγής πλευράς θύρας, τοποθετήστε το δρομολογητή έτσι ώστε οι θύρες του να βλέπουν προς το ψυχρό διάδρομο.
   2. Τοποθετήστε τα άκρα του βραχίονα στραμμένα προς τα εμπρός ή στο μεσαίο rack, στην πλευρά του πλαισίου έτσι ώστε οι οπές να είναι ευθυγραμμισμένες.
   3. Χρησιμοποιήστε τέσσερις βίδες M4 για να συνδέσετε τους βραχίονες στο πλαίσιο.
   4. Επαναλάβετε τα βήματα 1b και 1c με τον άλλο βραχίονα τοποθέτησης σε rack στην άλλη πλευρά του δρομολογητή.

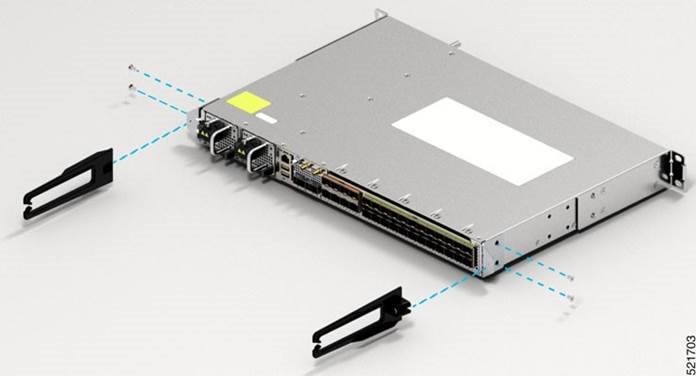

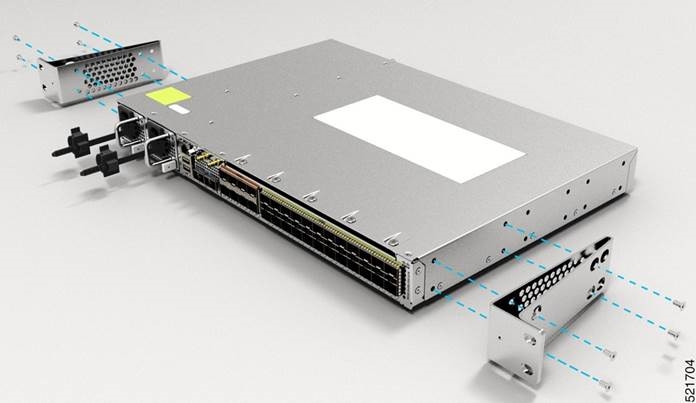

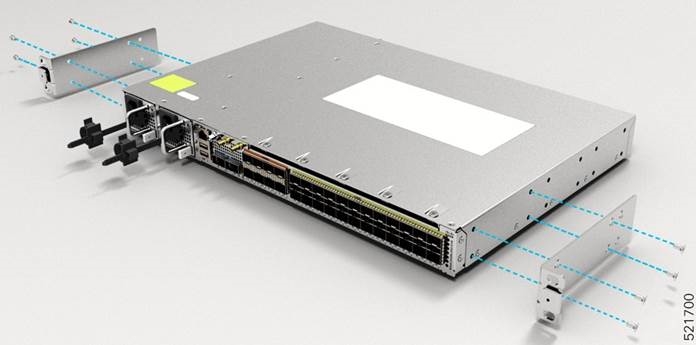

Εικόνα 4: Εγκατάσταση βραχιόνων τοποθέτησης σε rack 19 ιντσών (N540DD-RKM-19)

Τοποθέτηση σε Rack

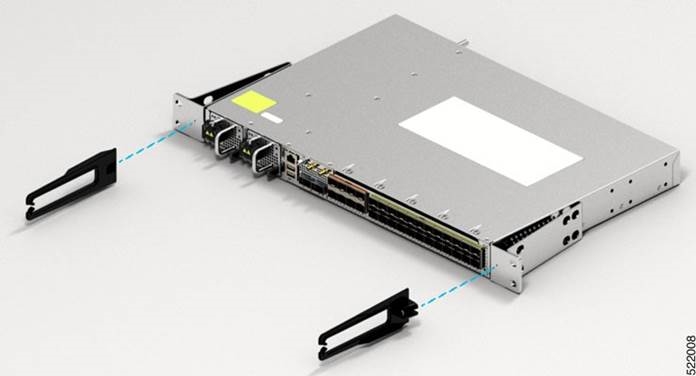

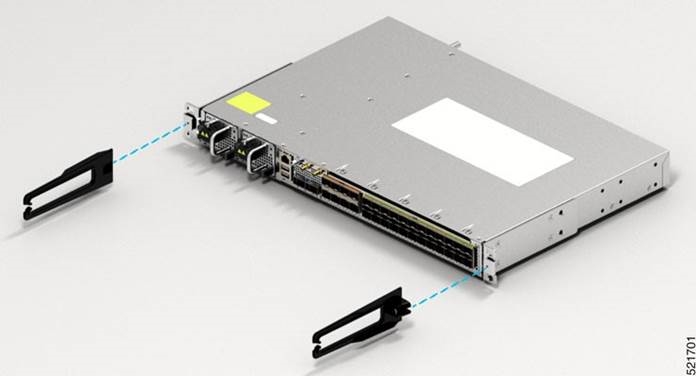

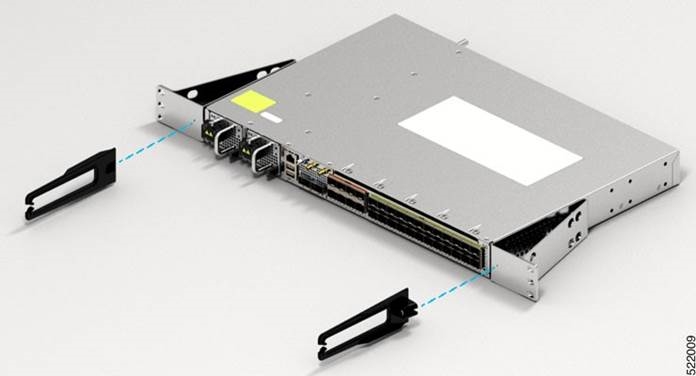

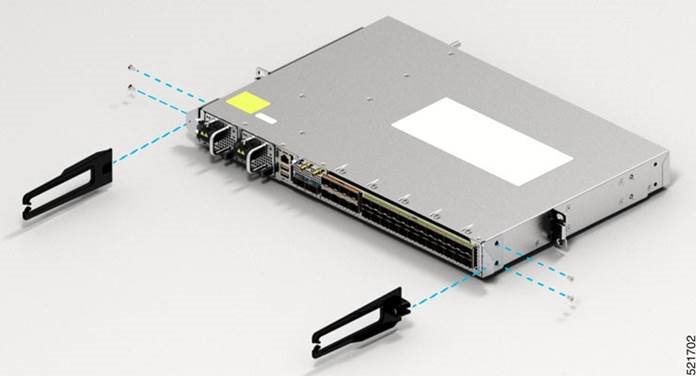

Εικόνα 5: Εγκατάσταση διαχείρισης καλωδίων (N540-CBL-BRKT-FHC) και βραχιόνων τοποθέτησης σε rack 19 ιντσών (N540DD-RKM-19) στο μπροστινό μέρος

Εικόνα 6: Εγκατάσταση διαχείρισης καλωδίων (N540-CBL-BRKT-FHC) και βραχιόνων τοποθέτησης σε rack 19 ιντσών (N540DD-RKM-19) στη μέση

Εικόνα 7: Εγκατάσταση διαχείρισης καλωδίων (N540-CBL-BRKT-FHC) και βραχιόνων τοποθέτησης σε rack 19 ιντσών (N540DD-RKM-19) στο πίσω μέρος

Εικόνα 8: Εγκατάσταση βραχιόνων τοποθέτησης σε rack ETSI (N540-RKM-ETSI-FHC)

Εικόνα 9: Εγκατάσταση διαχείρισης καλωδίων (N540-CBL-BRKT-FHC) και βραχιόνων τοποθέτησης σε rack ETSI (N540-RKM-ETSI-FHC) στο μπροστινό μέρος

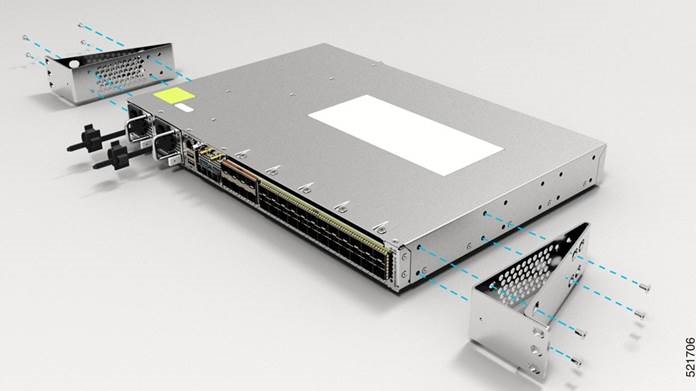

Εικόνα 10: Εγκατάσταση βραχιόνων τοποθέτησης σε rack 23 ιντσών (N540-RKM-23-FHC)

Εικόνα 11: Εγκατάσταση διαχείρισης καλωδίων (N540-CBL-BRKT-FHC) και βραχιόνων τοποθέτησης σε rack 23 ιντσών (N540-RKM-23-FHC) στο μπροστινό μέρος

Γείωση της συσκευής

Πριν ξεκινήσετε αυτή την εργασία, βεβαιωθείτε ότι έχετε διαβάσει και κατανοήσει τις προειδοποιήσεις ασφαλείας στην ενότητα Αποτροπή ζημιάς από ESD του φυλλαδίου Προειδοποιήσεις ασφαλείας.
Πριν συνδέσετε την τροφοδοσία ή ενεργοποιήσετε την τροφοδοσία στη συσκευή, πρέπει να παρέχετε μια επαρκή σύνδεση γείωσης (γείωσης) της συσκευής στη συσκευή σας.
Αυτή η ενότητα περιγράφει τον τρόπο γείωσης της συσκευής. Η θέση της γείωσης βρίσκεται στον πίσω πίνακα της συσκευής.

1. Βεβαιωθείτε ότι το καλώδιο γείωσης είναι συνδεδεμένο στο επάνω μέρος του rack και σύμφωνα με την τοπική πρακτική του ιστότοπου.

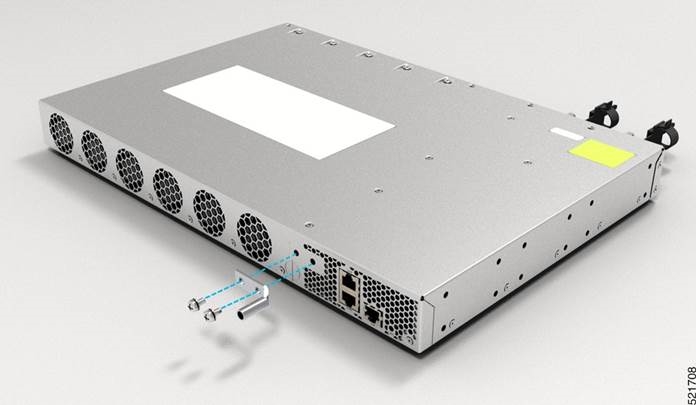

   Εικόνα 12: Γείωση


• Συνδέστε το ένα άκρο του καλωδίου γείωσης ραφιού (καλώδιο #6 AWG) στο σημείο γείωσης στο πίσω μέρος του πλαισίου χρησιμοποιώντας τον καθορισμένο σύνδεσμο ακροδέκτη διπλής οπής.
  • Χρησιμοποιήστε ένα εργαλείο απογύμνωσης καλωδίων για να αφαιρέσετε περίπου 0,75 ίντσες (19 mm) από το κάλυμμα από το άκρο του καλωδίου γείωσης.
  • Εισαγάγετε το απογυμνωμένο άκρο του καλωδίου γείωσης στο ανοιχτό άκρο της γείωσης.
  • Χρησιμοποιήστε το εργαλείο πτύχωσης για να στερεώσετε το καλώδιο γείωσης στην γείωση.
  • Αφαιρέστε την αυτοκόλλητη ετικέτα από το μαξιλαράκι γείωσης στο πλαίσιο.
  • Τοποθετήστε την γείωση πάνω στο μαξιλαράκι γείωσης έτσι ώστε να υπάρχει στερεή επαφή μετάλλου με μέταλλο και εισαγάγετε τις δύο βίδες M4 με ροδέλες μέσω των οπών στη γείωση και στο μαξιλαράκι γείωσης.
  • Βεβαιωθείτε ότι η γείωση και το καλώδιο δεν παρεμβαίνουν σε άλλο εξοπλισμό.
  • Προετοιμάστε το άλλο άκρο του καλωδίου γείωσης και συνδέστε το σε ένα κατάλληλο σημείο γείωσης στον ιστότοπό σας για να εξασφαλίσετε επαρκή γείωση.

Εγκατάσταση των καλωδίων τροφοδοσίας AC

Αντικατάσταση τροφοδοτικού για περισσότερες πληροφορίες σχετικά με την εγκατάσταση καλωδίων τροφοδοσίας AC.
Για να εγκαταστήσετε τα καλώδια τροφοδοσίας AC στις υποδοχές τροφοδοσίας:

1. Συνδέστε το καλώδιο τροφοδοσίας στην ενότητα τροφοδοτικού.
2. Εισαγάγετε το καλώδιο τροφοδοσίας στο δέσιμο [1, 3] και σφίξτε το δέσιμο γύρω από το καλώδιο τροφοδοσίας όπως φαίνεται στο [2, 4] στην παρακάτω εικόνα.

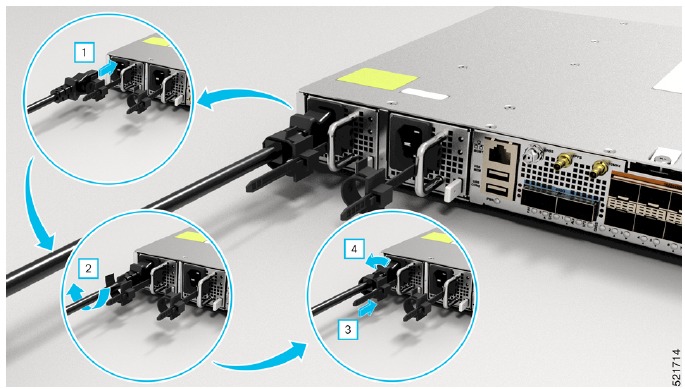

   Εικόνα 13: Σύνδεση του κορδονιού σύνδεσης και κλιπ τροφοδοσίας AC

   Σημείωση Αυτές οι εικόνες είναι μόνο για λόγους αναπαράστασης.

Ενεργοποίηση μιας ενότητας τροφοδοσίας AC

Εκτελέστε την ακόλουθη διαδικασία για να ενεργοποιήσετε ένα τροφοδοτικό AC:

Διαδικασία

1. Συνδέστε το καλώδιο τροφοδοσίας στο τροφοδοτικό.
2. Συνδέστε το άλλο άκρο του καλωδίου τροφοδοσίας σε μια πηγή τροφοδοσίας εισόδου AC.
3. Επαληθεύστε τη λειτουργία του τροφοδοτικού ελέγχοντας εάν η αντίστοιχη λυχνία LED (PM0 ή PM1) του μπροστινού πίνακα του τροφοδοτικού είναι πράσινη.
4. Εάν οι λυχνίες LED υποδεικνύουν πρόβλημα τροφοδοσίας, ανατρέξτε στην ενότητα Αντιμετώπιση προβλημάτων για πληροφορίες αντιμετώπισης προβλημάτων.
5. Εάν συνδέετε επίσης ένα πλεονάζον τροφοδοτικό AC, επαναλάβετε αυτά τα βήματα για τη δεύτερη πηγή τροφοδοσίας.
   Σημείωση
   Εάν συνδέετε ένα πλεονάζον τροφοδοτικό AC, βεβαιωθείτε ότι κάθε τροφοδοτικό είναι συνδεδεμένο σε μια ξεχωριστή πηγή τροφοδοσίας, προκειμένου να αποφευχθεί η απώλεια τροφοδοσίας σε περίπτωση διακοπής ρεύματος.

Εγκατάσταση των καλωδίων τροφοδοσίας DC

Σημείωση Κατά την εγκατάσταση τροφοδοσίας DC, χρησιμοποιήστε καλώδιο ονομαστικής θερμοκρασίας 12AWG, 90°C. Το συνιστώμενο μήκος καλωδίου είναι τρία μέτρα μέγιστο από την πηγή. Για μήκη έως πέντε μέτρα, χρησιμοποιήστε 10AWG και για μήκη έως τρία μέτρα, χρησιμοποιήστε καλώδιο ονομαστικής θερμοκρασίας 12AWG, 90°C. Για άλλα μήκη, επικοινωνήστε με την Cisco.

Σημείωση

• Βεβαιώνεστε πάντα ότι η εγκατάσταση του κτιρίου για προστασία από βραχυκύκλωμα (υπερρέουσα) δεν υπερβαίνει τα 15A.
• Συνιστούμε να χρησιμοποιείτε έναν διακόπτη κυκλώματος ή μια ταχείας δράσης ασφάλεια με μέγιστη ονομαστική τιμή DC 10A για προστασία από υπερρέουσα.

Σημείωση Ο σύνδεσμος DC ή το μπλοκ ακροδεκτών έχει μια ενσωματωμένη βίδα και ένα παξιμάδι κλωβού στο οποίο μπορεί να εφαρμοστεί ροπή 1,3 έως 1,8 N-m.

Εικόνα 14: Σύνδεσμος DC με ενσωματωμένη βίδα

A	0,74 ίντσες (1,88 εκ.)	C	0,18 ίντσες (0,46 εκ.)
B	0,25 ίντσες (0,64 εκ.)	D	0,14 ίντσες (0,36 εκ.)
M	0,62 ίντσες (1,58 εκ.)

Για να συνδέσετε τα τροφοδοτικά DC:

1. Εντοπίστε το βύσμα μπλοκ ακροδεκτών.
2. Εισαγάγετε τα καλώδια πηγής τροφοδοσίας εισόδου DC στο βύσμα μπλοκ ακροδεκτών.
3. Συνδέστε τα καλώδια τροφοδοσίας DC χρησιμοποιώντας τις καθορισμένες βίδες.
4. Χρησιμοποιήστε ένα κατσαβίδι ροπής με καστάνια για να ροπήσετε τη συγκρατημένη βίδα του βύσματος μπλοκ ακροδεκτών. (Δείτε την ακόλουθη εικόνα)

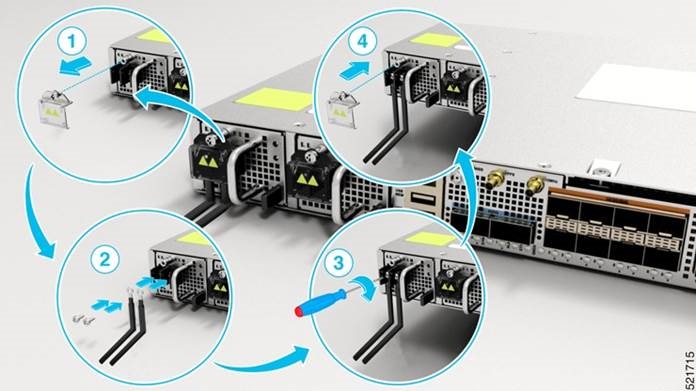

   Εικόνα 15: Σύνδεση των καλωδίων τροφοδοσίας DC


Ενεργοποίηση μιας ενότητας τροφοδοσίας DC

Εκτελέστε την ακόλουθη διαδικασία για να ενεργοποιήσετε ένα τροφοδοτικό DC:

Διαδικασία

1. Αφαιρέστε την ταινία από τη λαβή του δρομολογητή του διακόπτη κυκλώματος και επαναφέρετε την τροφοδοσία μετακινώντας τη λαβή του δρομολογητή του διακόπτη κυκλώματος στη θέση On (|).
2. Επαληθεύστε τη λειτουργία του τροφοδοτικού ελέγχοντας εάν η αντίστοιχη λυχνία LED (PM0 ή PM1) του μπροστινού πίνακα του τροφοδοτικού είναι πράσινη.
3. Εάν οι λυχνίες LED υποδεικνύουν προβλήματα με το πρόβλημα τροφοδοσίας, ανατρέξτε στην ενότητα Αντιμετώπιση προβλημάτων.
4. Εάν συνδέετε επίσης ένα πλεονάζον τροφοδοτικό DC, επαναλάβετε αυτά τα βήματα για τη δεύτερη πηγή τροφοδοσίας.
   Σημείωση
   Εάν συνδέετε ένα πλεονάζον τροφοδοτικό DC, βεβαιωθείτε ότι κάθε τροφοδοτικό είναι συνδεδεμένο σε μια ξεχωριστή πηγή τροφοδοσίας, προκειμένου να αποφευχθεί η απώλεια τροφοδοσίας σε περίπτωση διακοπής ρεύματος.

Οδηγίες σύνδεσης θυρών

Ανάλογα με το πλαίσιο και τις εγκατεστημένες κάρτες γραμμής, μπορείτε να χρησιμοποιήσετε συνδέσμους QSFP56-DD, QSFP28-DD, QSFP28, QSFP, SFP56, SFP28, SFP10, SFP, USB console και RJ-45 για να συνδέσετε τις θύρες στις κάρτες γραμμής με άλλες συσκευές δικτύου.
Για να αποφύγετε ζημιά στα καλώδια οπτικών ινών, συνιστούμε να διατηρείτε τα πομποδέκτες αποσυνδεδεμένους από τα καλώδια οπτικών ινών τους κατά την εγκατάσταση του πομποδέκτη στην κάρτα γραμμής. Πριν αφαιρέσετε έναν πομποδέκτη από το δρομολογητή, αφαιρέστε το καλώδιο από τον πομποδέκτη.
Για να μεγιστοποιήσετε την αποτελεσματικότητα και τη διάρκεια ζωής των πομποδεκτών και των οπτικών καλωδίων σας, κάντε τα εξής:

• Φοράτε έναν ιμάντα καρπού ESD που είναι συνδεδεμένος σε μια γείωση, όποτε χειρίζεστε πομποδέκτες. Ο δρομολογητής είναι συνήθως γειωμένος κατά την εγκατάσταση και παρέχει μια θύρα ESD στην οποία μπορείτε να συνδέσετε τον ιμάντα καρπού σας.
• Μην αφαιρείτε και εισάγετε έναν πομποδέκτη περισσότερες φορές από ό, τι είναι απαραίτητο. Οι επανειλημμένες αφαιρέσεις και εισαγωγές μπορεί να μειώσουν τη διάρκεια ζωής του.
• Διατηρείτε τους πομποδέκτες και τα καλώδια οπτικών ινών καθαρά και χωρίς σκόνη για να διατηρήσετε την υψηλή ακρίβεια του σήματος και να αποφύγετε ζημιά στους συνδέσμους. Η εξασθένηση (απώλεια φωτός) αυξάνεται από τη μόλυνση και πρέπει να διατηρείται κάτω από 0,35 dB.
  • Καθαρίστε αυτά τα μέρη πριν από την εγκατάσταση για να αποφύγετε τη σκόνη να γρατσουνίσει τα άκρα των καλωδίων οπτικών ινών.
  • Καθαρίζετε τους συνδέσμους τακτικά. Η απαιτούμενη συχνότητα καθαρισμού εξαρτάται από το περιβάλλον. Επιπλέον, καθαρίζετε τους συνδέσμους όταν εκτίθενται σε σκόνη ή αγγίζονται κατά λάθος. Τόσο οι τεχνικές υγρού όσο και οι τεχνικές στεγνού καθαρισμού μπορεί να είναι αποτελεσματικές. Ανατρέξτε στις διαδικασίες καθαρισμού σύνδεσης οπτικών ινών του ιστότοπού σας.
  • Μην αγγίζετε τα άκρα των συνδέσμων. Το άγγιγμα των άκρων μπορεί να αφήσει δακτυλικά αποτυπώματα και να προκαλέσει άλλη μόλυνση.
• Ελέγχετε τακτικά για σκόνη και ζημιές. Εάν υποψιάζεστε ζημιά, καθαρίστε και, στη συνέχεια, επιθεωρήστε τα άκρα των ινών κάτω από ένα μικροσκόπιο για να προσδιορίσετε εάν έχει προκληθεί ζημιά.

Σύνδεση στη θύρα κονσόλας

• Ο δρομολογητής πρέπει να είναι πλήρως εγκατεστημένος στη βάση του, συνδεδεμένος σε μια πηγή τροφοδοσίας και γειωμένος.
• Η απαραίτητη καλωδίωση για τις συνδέσεις κονσόλας, διαχείρισης και δικτύου πρέπει να είναι διαθέσιμη.
  • Η καλωδίωση δικτύου θα πρέπει να έχει ήδη δρομολογηθεί στην τοποθεσία του εγκατεστημένου δρομολογητή.

Πριν δημιουργήσετε μια σύνδεση διαχείρισης δικτύου για το δρομολογητή ή συνδέσετε το δρομολογητή στο δίκτυο, πρέπει να δημιουργήσετε μια τοπική σύνδεση διαχείρισης μέσω ενός τερματικού κονσόλας και να διαμορφώσετε μια διεύθυνση IP για το δρομολογητή. Μπορείτε επίσης να χρησιμοποιήσετε την κονσόλα για να εκτελέσετε τις ακόλουθες λειτουργίες (καθεμία από τις οποίες μπορεί να εκτελεστεί μέσω της διεπαφής διαχείρισης αφού κάνετε αυτήν τη σύνδεση):

• Διαμορφώστε το δρομολογητή χρησιμοποιώντας τη διεπαφή γραμμής εντολών (CLI).
• Παρακολουθήστε στατιστικά στοιχεία και σφάλματα δικτύου.
• Διαμορφώστε τις παραμέτρους του παράγοντα Simple Network Management Protocol (SNMP).
• Λήψη ενημερώσεων λογισμικού.

Η θύρα κονσόλας συστήματος είναι μια υποδοχή RJ-45 ή USB console για τη σύνδεση ενός τερματικού δεδομένων για την εκτέλεση της αρχικής διαμόρφωσης του δρομολογητή.

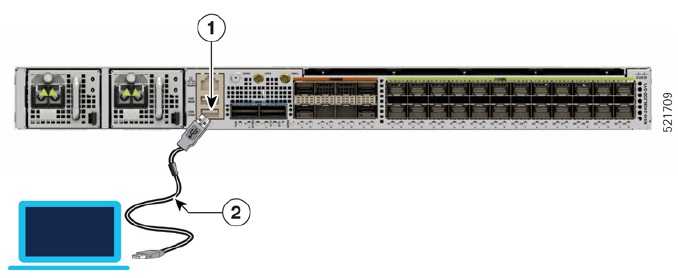

Σχήμα 16: Σύνδεση του καλωδίου USB Console στο μπροστινό μέρος του πλαισίου

1

Σύνδεσμος USB Type-A

2

Καλώδιο USB

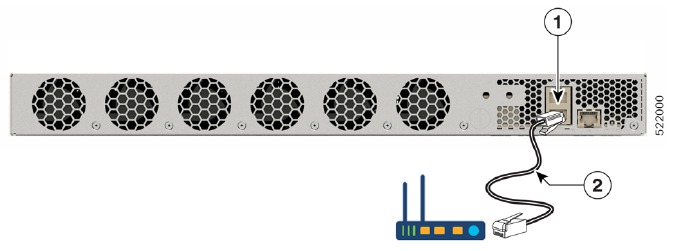

Σχήμα 17: Σύνδεση καλωδίου κονσόλας RJ-45 στη θύρα κονσόλας RJ-45 στο πίσω άκρο του πλαισίου

1

Θύρα κονσόλας RJ-45

2

Καλώδιο κονσόλας RJ-45

Ακολουθήστε αυτή τη διαδικασία για να συνδέσετε ένα τερματικό δεδομένων στη θύρα κονσόλας:

1. Ρυθμίστε το τερματικό σας σε αυτές τις λειτουργικές τιμές: 115200 bps, 8 bit δεδομένων, χωρίς ισοτιμία και δύο bit διακοπής.
2. Συνδέστε το άκρο του καλωδίου του τερματικού στη θύρα διασύνδεσης στο τερματικό δεδομένων.
3. Συνδέστε το άλλο άκρο του καλωδίου στη θύρα κονσόλας.

Πίνακας 3: Αντιστοιχίσεις ακροδεκτών καλωδίου Straight-through RJ-45

Ακροδέκτης RJ-45	Σήμα
1	—
2	—
3	Tx
4	Γείωση (GND)
5	GND
6	Rx
7	—
8	—

Σύνδεση στη θύρα Ethernet διαχείρισης

Πρέπει να ολοκληρώσετε την αρχική διαμόρφωση του δρομολογητή.
Η θύρα Ethernet διαχείρισης παρέχει διαχείριση εκτός ζώνης, η οποία σας επιτρέπει να χρησιμοποιήσετε τη διεπαφή γραμμής εντολών (CLI) για να διαχειριστείτε το δρομολογητή μέσω της διεύθυνσης IP του. Αυτή η θύρα χρησιμοποιεί μια σύνδεση Ethernet 10/100/1000 με μια διασύνδεση RJ-45.
Σημείωση Για να αποφύγετε μια διένεξη διευθύνσεων IP, μην συνδέσετε τη θύρα Ethernet διαχείρισης έως ότου ολοκληρωθεί η αρχική διαμόρφωση.
Για να συνδέσετε καλώδια στη θύρα διαχείρισης συστήματος, συνδέστε καλώδια κατηγορίας 5 απευθείας στην υποδοχή RJ-45 στη θύρα Ethernet διαχείρισης.

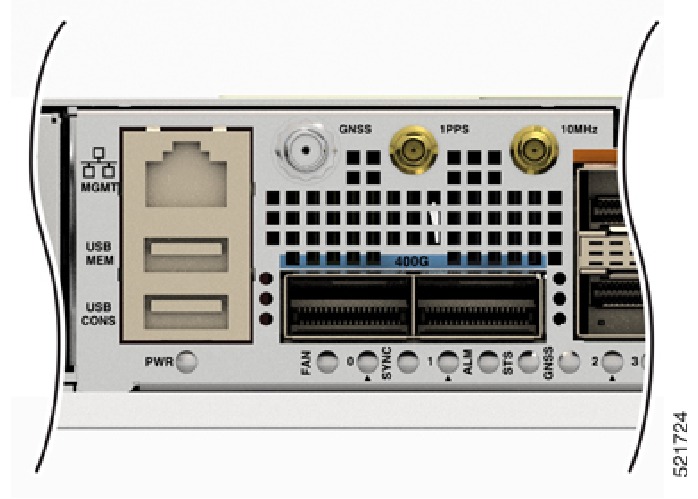

Σχήμα 18: Θύρα Ethernet διαχείρισης

Σημείωση Για να συμμορφωθείτε με το GR-1089-CORE, οι θύρες εντός κτιρίου του εξοπλισμού πρέπει να χρησιμοποιούν θωρακισμένη καλωδίωση ή καλωδίωση εντός κτιρίου που είναι γειωμένη και στα δύο άκρα.

1. Συνδέστε το καλώδιο απευθείας στην υποδοχή RJ-45.
2. Συνδέστε το άκρο δικτύου του καλωδίου RJ-45 σε έναν μεταγωγέα, διανομέα, επαναλήπτη ή άλλο εξωτερικό εξοπλισμό.

Σύνδεση καλωδίων χρονισμού

Οι παρακάτω ενότητες περιγράφουν τον τρόπο σύνδεσης καλωδίων χρονισμού.

Σύνδεση καλωδίου στη διασύνδεση εισόδου 10MHz ή 1PPS

1. Συνδέστε το ένα άκρο ενός μίνι ομοαξονικού καλωδίου στη μονάδα χρονισμού.
2. Συνδέστε το άλλο άκρο του μίνι ομοαξονικού καλωδίου στη θύρα 10MHz ή 1PPS στο δρομολογητή.

Διαδικασία

1. Συνδέστε το ένα άκρο ενός μίνι ομοαξονικού καλωδίου στη μονάδα Slave.
2. Συνδέστε το άλλο άκρο του μίνι ομοαξονικού καλωδίου στη θύρα 10MHz ή 1PPS του δρομολογητή.

Σύνδεση καλωδίου στη διασύνδεση κεραίας GNSS

1. Συνδέστε το ένα άκρο ενός θωρακισμένου ομοαξονικού καλωδίου στη θύρα GNSS RF IN.
2. Συνδέστε το άλλο άκρο του θωρακισμένου ομοαξονικού καλωδίου στην κεραία GNSS μετά τον κύριο προστατευτή.
   Σημείωση Η θύρα GNSS RF In πρέπει να έχει εγκατεστημένο έναν κύριο προστατευτή για να πληροί τις τοπικές οδηγίες ασφάλειας.
   Η θωράκιση του ομοαξονικού καλωδίου GNSS RF In πρέπει να είναι συνδεδεμένη στη Γείωση Εξοπλισμού Εγκατάστασης μέσω του πλαισίου. Το πλαίσιο πρέπει να έχει το καλώδιο γείωσης συνδεδεμένο στη Γείωση Εξοπλισμού Εγκατάστασης.

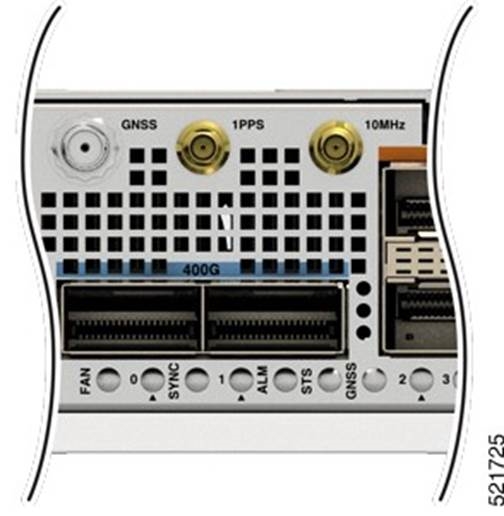

Σχήμα 19: Δέκτης GNSS

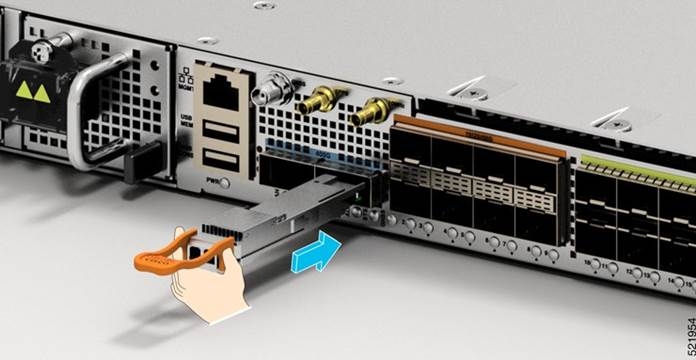

Εγκατάσταση και αφαίρεση μονάδας πομποδέκτη

Αυτή η ενότητα δείχνει πώς να εγκαταστήσετε και να αφαιρέσετε τη μονάδα πομποδέκτη.

Προφυλάξεις ασφαλείας για την εγκατάσταση και την αφαίρεση της μονάδας

Φροντίστε να τηρείτε τις ακόλουθες προφυλάξεις ασφαλείας όταν εργάζεστε στο σασί.

Δήλωση 1006—Προειδοποίηση σασί για τοποθέτηση σε ράφι και συντήρηση
Για να αποφύγετε σωματικούς τραυματισμούς κατά την τοποθέτηση ή τη συντήρηση αυτής της μονάδας σε ένα ράφι, πρέπει να λάβετε ειδικές προφυλάξεις για να διασφαλίσετε ότι το σύστημα παραμένει σταθερό. Παρέχονται οι ακόλουθες οδηγίες για να διασφαλίσετε την ασφάλειά σας:

• Αυτή η μονάδα θα πρέπει να τοποθετηθεί στο κάτω μέρος του ραφιού, εάν είναι η μόνη μονάδα στο ράφι.
• Όταν τοποθετείτε αυτήν τη μονάδα σε ένα μερικώς γεμάτο ράφι, φορτώστε το ράφι από κάτω προς τα πάνω με το βαρύτερο εξάρτημα στο κάτω μέρος του ραφιού.
• Εάν το ράφι παρέχεται με συσκευές σταθεροποίησης, εγκαταστήστε τους σταθεροποιητές πριν από την τοποθέτηση ή τη συντήρηση της μονάδας στο ράφι.

Δήλωση 1008—Προϊόν λέιζερ κατηγορίας 1
Αυτό το προϊόν είναι προϊόν λέιζερ κατηγορίας 1.

Δήλωση 1089—Ορισμοί εκπαιδευμένου και εξειδικευμένου ατόμου
Ένα εκπαιδευμένο άτομο είναι κάποιος που έχει εκπαιδευτεί και καταρτιστεί από ένα εξειδικευμένο άτομο και λαμβάνει τις απαραίτητες προφυλάξεις όταν εργάζεται με εξοπλισμό.
Ένα εξειδικευμένο άτομο ή εξειδικευμένο προσωπικό είναι κάποιος που έχει εκπαίδευση ή εμπειρία στην τεχνολογία εξοπλισμού και κατανοεί τους πιθανούς κινδύνους όταν εργάζεται με εξοπλισμό.
Δεν υπάρχουν επισκευάσιμα μέρη στο εσωτερικό. Για να αποφύγετε τον κίνδυνο ηλεκτροπληξίας, μην το ανοίξετε.

Δήλωση 1090—Εγκατάσταση από εξειδικευμένο άτομο
Μόνο ένα εξειδικευμένο άτομο θα πρέπει να επιτρέπεται να εγκαταστήσει, να αντικαταστήσει ή να συντηρήσει αυτόν τον εξοπλισμό. Δείτε τη δήλωση 1089 για τον ορισμό ενός εξειδικευμένου ατόμου.
Δεν υπάρχουν επισκευάσιμα μέρη στο εσωτερικό. Για να αποφύγετε τον κίνδυνο ηλεκτροπληξίας, μην το ανοίξετε.

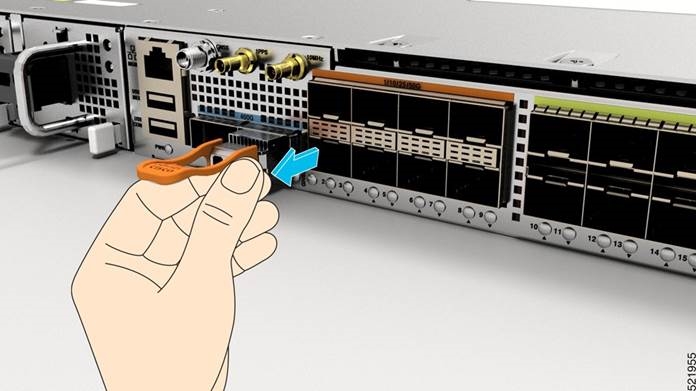

Εγκατάσταση και αφαίρεση μονάδων SFP56, SFP28, SFP10 και SFP

Πριν αφαιρέσετε ή εγκαταστήσετε μια μονάδα SFP56, SFP28, SFP10 και SFP, διαβάστε τις πληροφορίες εγκατάστασης σε αυτήν την ενότητα.

Δήλωση 1055—Λέιζερ κατηγορίας 1/1M
Υπάρχει αόρατη ακτινοβολία λέιζερ. Μην εκθέτετε σε χρήστες τηλεσκοπτικών οπτικών. Αυτό ισχύει για προϊόντα λέιζερ κατηγορίας 1/1M.


Δήλωση 1056—Μη τερματισμένο καλώδιο οπτικών ινών
Μπορεί να εκπεμφθεί αόρατη ακτινοβολία λέιζερ από το άκρο του μη τερματισμένου καλωδίου ή συνδετήρα οπτικών ινών. Μην το βλέπετε απευθείας με οπτικά όργανα. Η προβολή της εξόδου λέιζερ με ορισμένα οπτικά όργανα, για παράδειγμα, γυαλιά για τα μάτια, μεγεθυντικούς φακούς και μικροσκόπια, σε απόσταση 100 mm, μπορεί να ενέχει κίνδυνο για τα μάτια.

Προστατέψτε την πλακέτα γραμμής εισάγοντας ένα καθαρό κάλυμμα κλωβού μονάδας SFP56, SFP28, SFP10 και SFP, που φαίνεται στην παρακάτω εικόνα, στον κλωβό οπτικής μονάδας όταν δεν είναι εγκατεστημένη καμία μονάδα SFP56, SFP28, SFP10 και SFP.

Εικόνα 20: Κάλυμμα κλωβού μονάδων SFP56, SFP28, SFP10 και SFP


Προστατέψτε τις μονάδες SFP56, SFP28, SFP10 και SFP εισάγοντας καθαρά καλύμματα σκόνης σε αυτές μετά την αφαίρεση των καλωδίων. Φροντίστε να καθαρίσετε τις οπτικές επιφάνειες των καλωδίων οπτικών ινών πριν τις συνδέσετε ξανά στις οπτικές θύρες μιας άλλης μονάδας. Αποφύγετε τη διείσδυση σκόνης και άλλων ρύπων στις οπτικές θύρες των μονάδων SFP56, SFP28, SFP10 και SFP, επειδή τα οπτικά δεν λειτουργούν σωστά όταν εμποδίζονται από τη σκόνη.

Συνιστούμε ανεπιφύλακτα να μην εγκαταστήσετε ή αφαιρέσετε τη μονάδα SFP56, SFP28, SFP10 και SFP με συνδεδεμένα καλώδια οπτικών ινών λόγω της πιθανότητας ζημιάς στο καλώδιο, στο βύσμα του καλωδίου ή στις οπτικές διεπαφές της μονάδας. Αποσυνδέστε όλα τα καλώδια πριν αφαιρέσετε ή εγκαταστήσετε μια μονάδα SFP56, SFP28, SFP10 και SFP. Η αφαίρεση και η εισαγωγή μιας μονάδας μπορεί να μειώσει τη διάρκεια ζωής της. επομένως, δεν θα πρέπει να αφαιρείτε και να εισάγετε μονάδες περισσότερο από όσο είναι απολύτως απαραίτητο.
Σημείωση Κατά την εγκατάσταση μιας μονάδας SFP56, SFP28, SFP10 και SFP, θα ακούσετε ένα κλικ καθώς η τριγωνική ακίδα στο κάτω μέρος της μονάδας κουμπώνει στη θέση της στην οπή της υποδοχής. Το κλικ υποδεικνύει ότι η μονάδα έχει τοποθετηθεί σωστά και είναι ασφαλισμένη στην υποδοχή. Βεβαιωθείτε ότι οι μονάδες έχουν τοποθετηθεί πλήρως και είναι ασφαλισμένες στις καθορισμένες υποδοχές τους στην πλακέτα γραμμής πιέζοντας σταθερά κάθε μονάδα SFP56, SFP28, SFP10 και SFP.

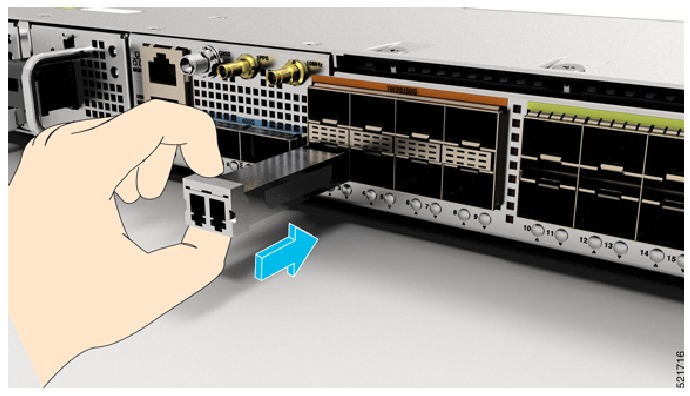

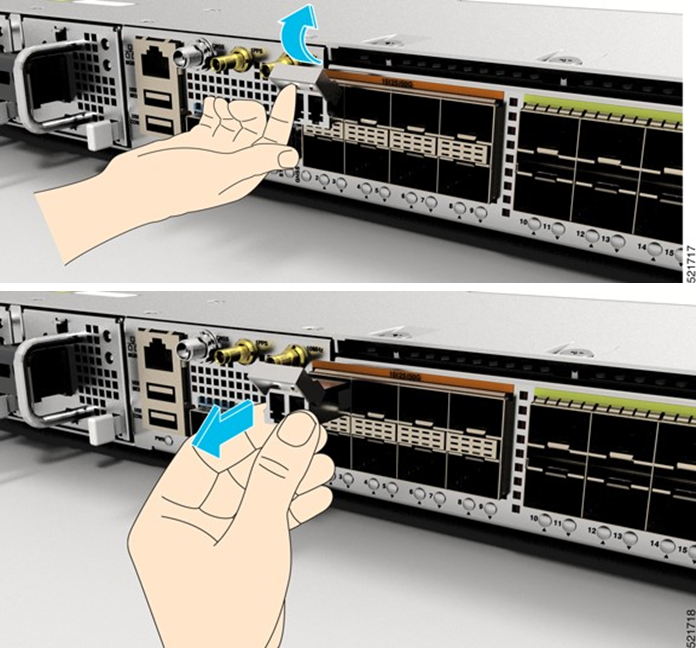

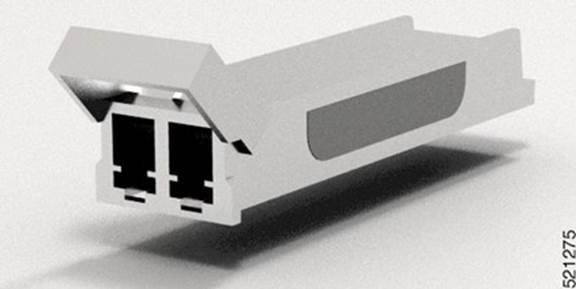

Μονάδα SFP56, SFP28, SFP10 και SFP με κλιπ συγκράτησης

Η μονάδα SFP56, SFP28, SFP10 και SFP με κλιπ συγκράτησης έχει ένα κλιπ που χρησιμοποιείτε για να αφαιρέσετε ή να εγκαταστήσετε τη μονάδα. (Δείτε την παρακάτω εικόνα.)

Εικόνα 21: Μονάδα SFP56, SFP28, SFP10 και SFP με κλιπ συγκράτησης

Εγκατάσταση μονάδας SFP56, SFP28, SFP10 και SFP με κλιπ συγκράτησης

Για να εγκαταστήσετε αυτόν τον τύπο μονάδας SFP56, SFP28, SFP10 και SFP:

1. Συνδέστε έναν καρπό ή έναν ιμάντα αστραγάλου με προστασία ESD και ακολουθήστε τις οδηγίες χρήσης του.
2. Κλείστε το κλιπ συγκράτησης πριν εισαγάγετε τη μονάδα SFP56, SFP28, SFP10 και SFP.
3. Ευθυγραμμίστε τη μονάδα SFP56, SFP28, SFP10 και SFP με τη θύρα και σύρετέ την στη θύρα. (Δείτε την παρακάτω εικόνα.)

Εικόνα 22: Εγκατάσταση μονάδας SFP56, SFP28, SFP10 και SFP με κλιπ συγκράτησης σε μια θύρα στον δρομολογητή

Σημείωση Κατά την εγκατάσταση μιας μονάδας SFP56, SFP28, SFP10 και SFP, θα πρέπει να ακούσετε ένα κλικ καθώς η τριγωνική ακίδα στο κάτω μέρος της μονάδας SFP56, SFP28, SFP10 και SFP κουμπώνει στην οπή της υποδοχής. Αυτό το κλικ υποδεικνύει ότι η μονάδα έχει τοποθετηθεί σωστά και είναι ασφαλισμένη στην υποδοχή. Βεβαιωθείτε ότι οι μονάδες SFP56, SFP28, SFP10 και SFP έχουν τοποθετηθεί πλήρως και είναι ασφαλισμένες στις καθορισμένες υποδοχές τους στην πλακέτα γραμμής πιέζοντας σταθερά κάθε μονάδα SFP56, SFP28, SFP10 και SFP.

Αφαίρεση μονάδας SFP56, SFP28, SFP10 και SFP με κλιπ συγκράτησης

Για να αφαιρέσετε αυτόν τον τύπο μονάδας SFP56, SFP28, SFP10 και SFP:

1. Συνδέστε έναν καρπό ή έναν ιμάντα αστραγάλου με προστασία ESD και ακολουθήστε τις οδηγίες χρήσης του.
2. Αποσυνδέστε και αφαιρέστε όλα τα καλώδια διασύνδεσης από τις θύρες. σημειώστε τις τρέχουσες συνδέσεις των καλωδίων στις θύρες στην πλακέτα γραμμής.
3. Ανοίξτε το κλιπ συγκράτησης στη μονάδα SFP56, SFP28, SFP10 και SFP με το δείκτη σας, όπως φαίνεται στην παρακάτω εικόνα. Εάν το κλιπ συγκράτησης είναι φραγμένο και δεν μπορείτε να το ανοίξετε, χρησιμοποιήστε το δείκτη σας, χρησιμοποιήστε ένα μικρό κατσαβίδι με επίπεδη λεπίδα ή άλλο μακρύ, στενό όργανο για να ανοίξετε το κλιπ συγκράτησης.
4. Πιάστε τη μονάδα SFP56, SFP28, SFP10 και SFP ανάμεσα στον αντίχειρα και το δείκτη σας και αφαιρέστε την προσεκτικά από τη θύρα, όπως φαίνεται στην παρακάτω εικόνα.
   Σημείωση Αυτή η ενέργεια πρέπει να εκτελεστεί κατά την πρώτη σας εμφάνιση. Αφού συμπληρωθούν όλες οι θύρες, αυτό μπορεί να μην είναι δυνατό.
   Εικόνα 23: Αφαίρεση μονάδας SFP56, SFP28, SFP10 και SFP με κλιπ συγκράτησης στον δρομολογητή

5. Τοποθετήστε τη μονάδα SFP56, SFP28, SFP10 και SFP που αφαιρέσατε σε ένα αντιστατικό χαλάκι ή τοποθετήστε την αμέσως σε μια στατική θωρακισμένη σακούλα εάν σκοπεύετε να την επιστρέψετε στο εργοστάσιο.
6. Προστατέψτε την πλακέτα γραμμής σας εισάγοντας καθαρά καλύμματα κλωβού μονάδας SFP56, SFP28, SFP10 και SFP στον κλωβό οπτικής μονάδας όταν δεν είναι εγκατεστημένη καμία μονάδα SFP56, SFP28, SFP10 και SFP.

Εγκατάσταση και αφαίρεση μονάδων πομποδέκτη QSFP+, QSFP28 ή QSFP-DD

Πριν αφαιρέσετε ή εγκαταστήσετε μια μονάδα QSFP+, QSFP28 ή QSFP-DD, διαβάστε τις πληροφορίες εγκατάστασης σε αυτήν την ενότητα.

Δήλωση 1073—Χωρίς εξαρτήματα με δυνατότητα σέρβις από τον χρήστη
Δεν υπάρχουν εξαρτήματα με δυνατότητα σέρβις στο εσωτερικό. Για να αποφύγετε τον κίνδυνο ηλεκτροπληξίας, μην ανοίγετε.

Δήλωση 1089—Ορισμοί εκπαιδευμένου και εξειδικευμένου ατόμου
Ένα εκπαιδευμένο άτομο είναι κάποιος που έχει εκπαιδευτεί και καταρτιστεί από ένα εξειδικευμένο άτομο και λαμβάνει τις απαραίτητες προφυλάξεις κατά την εργασία με εξοπλισμό.
Ένα εξειδικευμένο άτομο ή εξειδικευμένο προσωπικό είναι κάποιος που έχει εκπαίδευση ή εμπειρία στην τεχνολογία εξοπλισμού και κατανοεί τους πιθανούς κινδύνους κατά την εργασία με εξοπλισμό.
Δεν υπάρχουν εξαρτήματα με δυνατότητα σέρβις στο εσωτερικό. Για να αποφύγετε τον κίνδυνο ηλεκτροπληξίας, μην ανοίγετε.

Δήλωση 1090—Εγκατάσταση από εξειδικευμένο άτομο
Μόνο ένα εξειδικευμένο άτομο θα πρέπει να επιτρέπεται να εγκαταστήσει, να αντικαταστήσει ή να συντηρήσει αυτόν τον εξοπλισμό. Ανατρέξτε στη δήλωση 1089 για τον ορισμό ενός εξειδικευμένου ατόμου.
Δεν υπάρχουν εξαρτήματα με δυνατότητα σέρβις στο εσωτερικό. Για να αποφύγετε τον κίνδυνο ηλεκτροπληξίας, μην ανοίγετε.

Δήλωση 1091—Εγκατάσταση από εκπαιδευμένο άτομο
Μόνο ένα εκπαιδευμένο άτομο ή ένα εξειδικευμένο άτομο θα πρέπει να επιτρέπεται να εγκαταστήσει, να αντικαταστήσει ή να συντηρήσει αυτόν τον εξοπλισμό. Ανατρέξτε στη δήλωση 1089 για τον ορισμό ενός εκπαιδευμένου ή εξειδικευμένου ατόμου.
Δεν υπάρχουν εξαρτήματα με δυνατότητα σέρβις στο εσωτερικό. Για να αποφύγετε τον κίνδυνο ηλεκτροπληξίας, μην ανοίγετε. Αυτή η ενότητα παρέχει τις οδηγίες εγκατάστασης, καλωδίωσης και αφαίρεσης για τις μονάδες πομποδέκτη Quad Small Form-Factor Pluggable Plus (QSFP+) 40 Gigabit, 100 Gigabit (QSFP28) και 200/400-Gigabit QSFP-DD. Οι μονάδες είναι συσκευές εισόδου/εξόδου (I/O) με δυνατότητα άμεσης αλλαγής που συνδέουν το ηλεκτρικό κύκλωμα της θύρας μονάδας του συστήματος είτε με ένα χάλκινο είτε με ένα δίκτυο οπτικών ινών. Οι οπτικοί πομποδέκτες 100-Gigabit QSFP28 και 40-Gigabit QSFP+ είναι παρόμοιοι με τον οπτικό πομποδέκτη QSFP-DD που φαίνεται στην παρακάτω εικόνα.

Εικόνα 24: Μονάδα πομποδέκτη QSFP-DD (οπτική)

1	Μάνδαλο ασφάλισης δεσίματος
2	Σώμα πομποδέκτη QSFP-DD

Εικόνα 25: Μονάδα πομποδέκτη QSFP-DD (οπτική)

1	Ηλεκτρική σύνδεση στο κύκλωμα της μονάδας

Απαιτούμενα εργαλεία και εξοπλισμός

Χρειάζεστε αυτά τα εργαλεία για να εγκαταστήσετε τις μονάδες πομποδέκτη:

• Λουράκι καρπού ή άλλη προσωπική συσκευή γείωσης για την αποτροπή εμφάνισης ESD.
• Αντιστατικός τάπητας ή αντιστατικός αφρός για να τοποθετήσετε τον πομποδέκτη.
• Εργαλεία καθαρισμού ακραίων επιφανειών οπτικών ινών και εξοπλισμός επιθεώρησης.

Εγκαταστήστε τη μονάδα πομποδέκτη 40-Gigabit QSFP+, 100-Gigabit QSFP28 ή 200/400-Gigabit QSFP-DD
Σημείωση Η μονάδα πομποδέκτη QSFP+, QSFP28 ή QSFP-DD μπορεί να έχει είτε μάνδαλο ασφάλισης δεσίματος είτε μάνδαλο γλωττίδας έλξης. Παρέχονται διαδικασίες εγκατάστασης και για τους δύο τύπους μανδάλων.
Η μονάδα πομποδέκτη QSFP+, QSFP28 ή QSFP-DD είναι μια συσκευή ευαίσθητη στον στατικό ηλεκτρισμό. Να χρησιμοποιείτε πάντα ένα λουράκι καρπού ESD ή παρόμοια ατομική συσκευή γείωσης όταν χειρίζεστε μονάδες πομποδέκτη QSFP+, QSFP28 ή QSFP-DD ή όταν έρχεστε σε επαφή με μονάδες συστήματος.
Για να εγκαταστήσετε μια μονάδα πομποδέκτη QSFP+, QSFP28 ή QSFP-DD, ακολουθήστε αυτά τα βήματα:

1. Συνδέστε ένα λουράκι καρπού ESD στον εαυτό σας και σε ένα σωστά γειωμένο σημείο στο σασί ή στη βάση.
2. Αφαιρέστε τη μονάδα πομποδέκτη από την προστατευτική της συσκευασία.
3. Ελέγξτε την ετικέτα στο σώμα της μονάδας πομποδέκτη για να βεβαιωθείτε ότι έχετε το σωστό μοντέλο για το δίκτυό σας.
4. Για μονάδες πομποδέκτη, αφαιρέστε το βύσμα σκόνης οπτικής οπής και αφήστε το στην άκρη.
5. Για μονάδες πομποδέκτη εξοπλισμένες με γλωττίδα έλξης, κρατήστε τον πομποδέκτη έτσι ώστε η ετικέτα αναγνωριστικού να βρίσκεται στην κορυφή.
6. Για μονάδες πομποδέκτη εξοπλισμένες με μάνδαλο ασφάλισης δεσίματος, κρατήστε το μάνδαλο ασφάλισης δεσίματος ευθυγραμμισμένο σε κατακόρυφη θέση.
7. Ευθυγραμμίστε τη μονάδα πομποδέκτη μπροστά από το άνοιγμα της υποδοχής πομποδέκτη της μονάδας και σύρετε προσεκτικά τον πομποδέκτη στην υποδοχή έως ότου ο πομποδέκτης έρθει σε επαφή με τον ηλεκτρικό σύνδεσμο της υποδοχής (δείτε την παρακάτω εικόνα).
   Εικόνα 26: Εγκατάσταση μιας μονάδας πομποδέκτη QSFP+, QSFP28 ή QSFP-DD με μάνδαλο ασφάλισης δεσίματος σε N540-24Q8L2DD-SYS

8. Πιέστε σταθερά στο μπροστινό μέρος της μονάδας πομποδέκτη QSFP+, QSFP28 ή QSFP-DD με τον αντίχειρά σας για να τοποθετήσετε πλήρως τον πομποδέκτη στην υποδοχή πομποδέκτη της μονάδας.

   Εάν το μάνδαλο δεν είναι πλήρως εμπλεγμένο, ενδέχεται να αποσυνδέσετε κατά λάθος τη μονάδα πομποδέκτη QSFP+, QSFP28 ή QSFP-DD.
9. Για οπτικές μονάδες πομποδέκτη QSFP+, QSFP28 ή QSFP-DD, επανατοποθετήστε το βύσμα σκόνης στην οπτική οπή των πομποδεκτών έως ότου είστε έτοιμοι να συνδέσετε το καλώδιο διασύνδεσης δικτύου. Μην αφαιρέσετε το βύσμα σκόνης έως ότου είστε έτοιμοι να συνδέσετε το καλώδιο διασύνδεσης δικτύου.

Σύνδεση του καλωδίου οπτικού δικτύου

Πριν ξεκινήσετε
Πριν αφαιρέσετε τα βύσματα σκόνης και πραγματοποιήσετε οποιεσδήποτε οπτικές συνδέσεις, ακολουθήστε αυτές τις οδηγίες:

• Διατηρήστε τα προστατευτικά βύσματα σκόνης εγκατεστημένα στους αποσυνδεδεμένους συνδέσμους καλωδίου οπτικών ινών και στις οπτικές οπές του πομποδέκτη έως ότου είστε έτοιμοι να πραγματοποιήσετε μια σύνδεση.
• Επιθεωρήστε και καθαρίστε τις ακραίες επιφάνειες του συνδέσμου MPO ακριβώς πριν πραγματοποιήσετε οποιεσδήποτε συνδέσεις.
• Πιάστε τον σύνδεσμο MPO μόνο από το περίβλημα για να συνδέσετε ή να αποσυνδέσετε ένα καλώδιο οπτικών ινών.

Σημείωση Οι μονάδες πομποδέκτη 40-Gigabit QSFP+, QSFP28 ή QSFP-DD διαθέτουν κλειδί για την αποφυγή λανθασμένης εισαγωγής.
Σημείωση Οι σύνδεσμοι πολλαπλών ινών Push-On (MPO) στους οπτικούς πομποδέκτες QSFP+, QSFP28 ή QSFP-DD υποστηρίζουν καλώδια διασύνδεσης δικτύου με φυσική επαφή (PC) ή εξαιρετικά φυσική επαφή (UPC) με επίπεδους γυαλισμένους τύπους επιφάνειας. Οι σύνδεσμοι MPO στους οπτικούς πομποδέκτες QSFP+, QSFP28 ή QSFP-DD δεν υποστηρίζουν καλώδια διασύνδεσης δικτύου με τύπο επιφάνειας επαφής με γωνιακή στίλβωση (APC).

Για να συνδέσετε το καλώδιο οπτικού δικτύου:

1. Αφαιρέστε τα βύσματα σκόνης από τους συνδέσμους MPO του καλωδίου διασύνδεσης οπτικού δικτύου. Αποθηκεύστε τα βύσματα σκόνης για μελλοντική χρήση.
2. Επιθεωρήστε και καθαρίστε τις ακραίες επιφάνειες οπτικών ινών του συνδέσμου MPO.
3. Αφαιρέστε τα βύσματα σκόνης από τις οπτικές οπές της μονάδας πομποδέκτη.
4. Συνδέστε αμέσως τους συνδέσμους MPO του καλωδίου διασύνδεσης δικτύου στη μονάδα πομποδέκτη.

Αφαίρεση της μονάδας πομποδέκτη 40-Gigabit QSFP+, 100-Gigabit QSFP28 ή 200/400-Gigabit QSFP-DD

Η μονάδα πομποδέκτη QSFP+, QSFP28 ή QSFP-DD είναι μια συσκευή ευαίσθητη στον στατικό ηλεκτρισμό. Να χρησιμοποιείτε πάντα ένα λουράκι καρπού ESD ή παρόμοια ατομική συσκευή γείωσης όταν χειρίζεστε μονάδες πομποδέκτη QSFP+ ή QSFP28 ή όταν έρχεστε σε επαφή με μονάδες.
Για να αφαιρέσετε μια μονάδα πομποδέκτη QSFP+, QSFP28 ή QSFP-DD:

• Για μονάδες πομποδέκτη, αποσυνδέστε το καλώδιο διασύνδεσης δικτύου από τον σύνδεσμο πομποδέκτη.
• Για μονάδες πομποδέκτη εξοπλισμένες με μάνδαλο ασφάλισης δεσίματος:

1. Περιστρέψτε το μάνδαλο ασφάλισης δεσίματος προς τα κάτω στην οριζόντια θέση.
2. Εγκαταστήστε αμέσως το βύσμα σκόνης στην οπτική οπή των πομποδεκτών.
3. Πιάστε τις πλευρές του πομποδέκτη και σύρετέ τον έξω από την υποδοχή της μονάδας.

• Για πομποδέκτες εξοπλισμένους με μάνδαλο γλωττίδας έλξης:

1. Εγκαταστήστε αμέσως το βύσμα σκόνης στην οπτική οπή του πομποδέκτη.
2. Πιάστε τη γλωττίδα και τραβήξτε απαλά για να απελευθερώσετε τον πομποδέκτη από την υποδοχή.
3. Σύρετε τον πομποδέκτη έξω από την υποδοχή.

Εικόνα 27: Αφαίρεση μιας μονάδας πομποδέκτη QSFP+, QSFP28 ή QSFP-DD με μάνδαλο ασφάλισης δεσίματος από το N540-24Q8L2DD-SYS

Σύνδεση θυρών διασύνδεσης

Μπορείτε να συνδέσετε θύρες οπτικής διασύνδεσης σε κάρτες γραμμής με άλλες συσκευές για συνδεσιμότητα δικτύου.

Σύνδεση μιας θύρας οπτικών ινών στο δίκτυο

Ανάλογα με το μοντέλο κάρτας γραμμής που χρησιμοποιείτε, μπορείτε να χρησιμοποιήσετε πομποδέκτες QSFP-DD ή QSFP28. Ορισμένοι πομποδέκτες λειτουργούν με καλώδια οπτικών ινών που συνδέετε στους πομποδέκτες και άλλοι πομποδέκτες λειτουργούν με προσαρτημένα χάλκινα καλώδια.

Η αφαίρεση και η εγκατάσταση ενός πομποδέκτη μπορεί να μειώσει τη διάρκεια ζωής του. Μην αφαιρείτε και εισάγετε πομποδέκτες περισσότερο από όσο είναι απολύτως απαραίτητο. Συνιστούμε να αποσυνδέετε τα καλώδια πριν από την εγκατάσταση ή την αφαίρεση πομποδεκτών για να αποφύγετε ζημιά στο καλώδιο ή στον πομποδέκτη.

Αποσύνδεση οπτικών θυρών από το δίκτυο

Όταν χρειάζεται να αφαιρέσετε πομποδέκτες οπτικών ινών, πρέπει πρώτα να αφαιρέσετε τα καλώδια οπτικών ινών από τον πομποδέκτη πριν αφαιρέσετε τον πομποδέκτη από τη θύρα.

Συντήρηση πομποδεκτών και οπτικών καλωδίων

Για να διατηρήσετε υψηλή ακρίβεια σήματος και να αποτρέψετε ζημιά στους συνδέσμους, οι πομποδέκτες και τα καλώδια οπτικών ινών πρέπει να διατηρούνται καθαρά και χωρίς σκόνη. Η εξασθένηση (απώλεια φωτός) αυξάνεται από τη μόλυνση και θα πρέπει να είναι κάτω από 0,35 dB.
Λάβετε υπόψη τις ακόλουθες οδηγίες συντήρησης:

• Οι πομποδέκτες είναι ευαίσθητοι στον στατικό ηλεκτρισμό. Για να αποτρέψετε ζημιά από ESD, φοράτε ένα λουράκι καρπού προστασίας από ESD που είναι συνδεδεμένο στο γειωμένο σασί.
• Μην αφαιρείτε και εισάγετε έναν πομποδέκτη περισσότερο από όσο είναι απαραίτητο. Οι επαναλαμβανόμενες αφαιρέσεις και εισαγωγές μπορούν να μειώσουν τη διάρκεια ζωής του.
• Διατηρήστε όλες τις οπτικές συνδέσεις καλυμμένες όταν δεν χρησιμοποιούνται. Καθαρίστε τις πριν από τη χρήση για να αποτρέψετε τη σκόνη από το να γρατσουνίσει τα άκρα των καλωδίων οπτικών ινών.
• Μην αγγίζετε τα άκρα των συνδέσμων. Το άγγιγμα των άκρων θα άφηνε δακτυλικά αποτυπώματα και θα προκαλούσε άλλες μολύνσεις.
• Καθαρίζετε τους συνδέσμους τακτικά. Η απαιτούμενη συχνότητα καθαρισμού εξαρτάται από το περιβάλλον. Επιπλέον, καθαρίστε τους συνδέσμους εάν εκτεθούν σε σκόνη ή έχουν αγγιχτεί κατά λάθος. Τόσο οι υγρές όσο και οι στεγνές τεχνικές καθαρισμού μπορεί να είναι αποτελεσματικές. Ανατρέξτε στις διαδικασίες καθαρισμού συνδέσεων οπτικών ινών του ιστότοπού σας.
• Επιθεωρήστε τακτικά για σκόνη και ζημιές. Καθαρίστε και, στη συνέχεια, επιθεωρήστε τα άκρα των ινών κάτω από ένα μικροσκόπιο για να προσδιορίσετε εάν έχει προκληθεί οποιαδήποτε ζημιά.

Λήψη εγχειριδίου

Εδώ μπορείτε να κατεβάσετε την πλήρη έκδοση pdf του εγχειριδίου, μπορεί να περιέχει πρόσθετες οδηγίες ασφαλείας, πληροφορίες εγγύησης, κανόνες FCC κ.λπ.

Λήψη Εγχειρίδιο Cisco NCS 540

Διαθέσιμες γλώσσες
