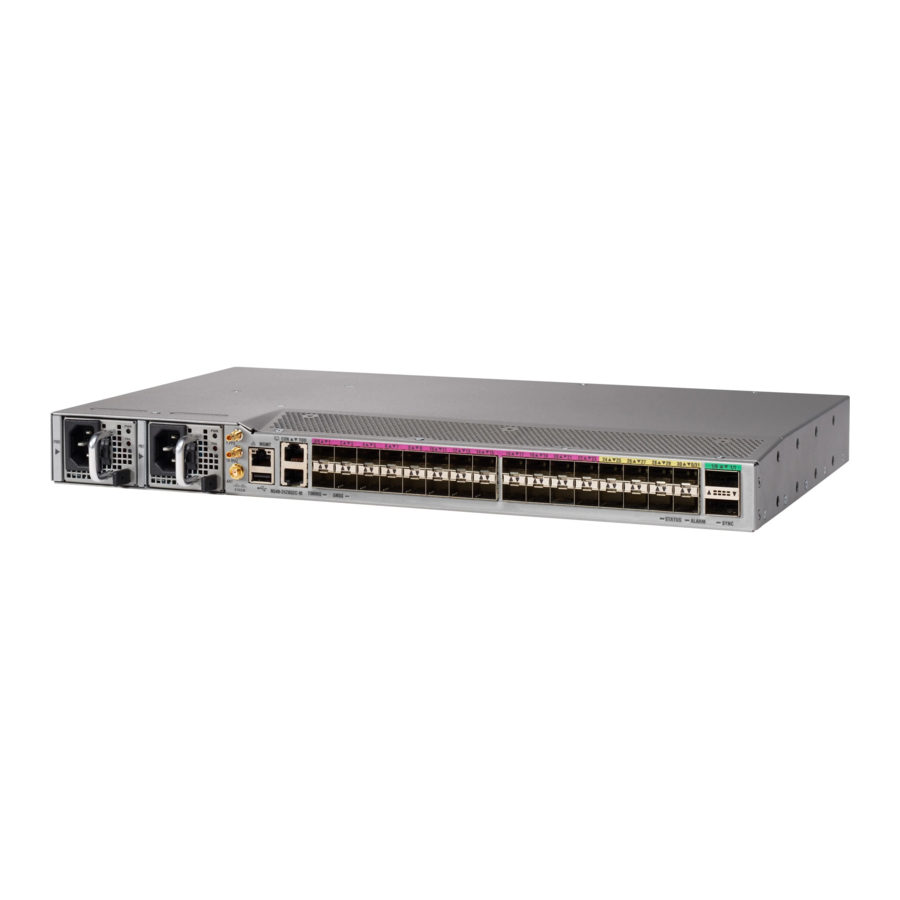

Cisco NCS 540 qo'llanmasi

Qurilmani o'rnating

Ushbu vazifani bajarishdan oldin, Xavfsizlik ogohlantirishlari qo'llanmasining Standart ogohlantirish bayonotlari bo'limidagi xavfsizlik ogohlantirishlarini o'qib chiqqaningizga va tushunganingizga ishonch hosil qiling.
Eslatma Rasmlar faqat ma'lumot uchun bo'lib, sizning Cisco NCS 540 routeringiz variantiga qarab farq qilishi mumkin. Routerlar orasidagi har qanday farqlar ko'rsatilgan.

Cisco NCS 540 katta zichlikdagi routerini o'rnatish quyidagi vazifalarni o'z ichiga oladi:

• Rakka moslik
• Qurilmani rakka o'rnating
• Qurilmani yerga ulang
• AC quvvat kabellarini o'rnating
• DC quvvat kabellarini o'rnating
• Port ulanish qoidalari
• Konsol portiga ulanish
• Boshqaruv Ethernet portiga ulanish
• Vaqt kabellarini ulash
• GNSS antenna interfeysiga kabelni ulash
• Transceiver modulini o'rnating va olib tashlang
• QSFP+, QSFP28 yoki QSFP-DD Transceiver modullarini o'rnating va olib tashlang
• 40 gigabitli QSFP+, 100 gigabitli QSFP28 yoki 200/400 gigabitli QSFP-DD Transceiver modulini olib tashlash
• Interfeys portlarini ulang
• Transceiverlar va optik kabellarga xizmat ko'rsatish

Rakka moslik

Ushbu tokchalar spetsifikatsiyalariga rioya qilishni tavsiya etamiz.

Tokcha turlari

1-rasm: Tokcha spetsifikatsiyasi EIA (19 dyuym va 23 dyuym)

1-jadval: Tokcha spetsifikatsiyasi EIA (19 dyuym va 23 dyuym)

Ustun turi	Tokcha turi	Tokchaning oldingi teshigi (X)	Tokchaga o'rnatish teshigi markazdan markazgacha (Y)	O'rnatish gardishi o'lchami (Z)
4 ustun	19 dyuym (48,3 santimetr)	17,75 dyuym (45 santimetr)	18,31 dyuym (46,5 santimetr)	19 dyuym (48,2 santimetr)
2 ustun
4 ustun	23 dyuym (58,4 santimetr)	21,75 dyuym (55,24 santimetr)	22,31 dyuym (56,6 santimetr)	23 dyuym (58,4 santimetr)
2 ustun

2-rasm: To'rt ustunli tokcha turi

3-rasm: Ikki ustunli tokcha turi

Qurilmani rakka o'rnating

Cisco NCS 540 katta zichlikdagi routerini tokchaga o'rnatishingiz mumkin.

Tokchaga o'rnatish

Qurilma tokchaga o'rnatish qavslari bilan birga yuboriladi, ular qurilmaning yon tomonlariga mahkamlanadi.

Agar tokcha g'ildiraklarda bo'lsa, tormozlar ishga tushirilganligiga yoki tokcha boshqacha tarzda barqarorlashtirilganligiga ishonch hosil qiling.

2-jadval: Cisco N540-24Q8L2DD-SYS routerini tokchaga o'rnatish to'plami

Miqdori	Qism tavsifi
2	Tokchaga o'rnatish qavslari
8	M4 x 0,7 x 7 mm Phillips tekis boshli vintlar
4	12-24 x 0,49 dyuym L, Phillips panelli bosh vintlar

1. Tokchaga o'rnatish qavslarini va kabel yo'riqnomalarini routerga quyidagicha ulang:
   1. Routerda port tomonidagi qabul qilish modullari mavjud, routerni portlari sovuq o'tish joyiga qaragan holda joylashtiring.
   2. Qavs quloqlarini shassi tomonidagi old yoki o'rta tokchaga o'rnatishga qaragan holda joylashtiring, shunda teshiklar tekislanadi.
   3. Qavslarni shassiga mahkamlash uchun to'rtta M4 vintidan foydalaning.
   4. Routerning boshqa tomonidagi boshqa tokchaga o'rnatish qavsi bilan 1b va 1c bosqichlarini takrorlang.

4-rasm: 19 dyuymli tokchaga o'rnatish qavslarini o'rnatish (N540DD-RKM-19)

Tokchaga o'rnatish

5-rasm: Kabelni boshqarish (N540-CBL-BRKT-FHC) va 19 dyuymli tokchaga o'rnatish qavslarini (N540DD-RKM-19) old tomonga o'rnatish

6-rasm: Kabelni boshqarish (N540-CBL-BRKT-FHC) va 19 dyuymli tokchaga o'rnatish qavslarini (N540DD-RKM-19) o'rtaga o'rnatish

7-rasm: Kabelni boshqarish (N540-CBL-BRKT-FHC) va 19 dyuymli tokchaga o'rnatish qavslarini (N540DD-RKM-19) orqa tomonga o'rnatish

8-rasm: ETSItokchagao'rnatishqavslarini(N540-RKM-ETSI-FHC)o'rnatish

9-rasm: Kabelni boshqarish (N540-CBL-BRKT-FHC) va ETSItokchaga o'rnatish qavslarini (N540-RKM-ETSI-FHC) old tomonga o'rnatish

10-rasm: 23 dyuymli tokchaga o'rnatish qavslarini (N540-RKM-23-FHC) o'rnatish

11-rasm: Kabelni boshqarish (N540-CBL-BRKT-FHC) va 23 dyuymli tokchaga o'rnatish qavslarini (N540-RKM-23-FHC) old tomonga o'rnatish

Qurilmani yerga ulang

Ushbu vazifani boshlashdan oldin, Xavfsizlik ogohlantirishlari qo'llanmasining ESD shikastlanishining oldini olish bo'limidagi xavfsizlik ogohlantirishlarini o'qib chiqqaningizga va tushunganingizga ishonch hosil qiling.
Quvvatni ulashdan yoki qurilma quvvatini yoqishdan oldin, qurilmangiz uchun etarli qurilma yer (tuproq) ulanishini ta'minlashingiz kerak.
Ushbu bo'lim qurilmani qanday yerga ulashni tasvirlaydi. Yerga ulash moslamasining joylashuvi qurilmaning orqa panelida joylashgan.

1. Yerga ulash kabeli tokchaning yuqori qismiga ulanganligini va mahalliy sayt amaliyotiga muvofiq ekanligini tasdiqlang.
   12-rasm: Yerga ulash moslamasi


• Raf yerga ulash kabelining bir uchini (#6 AWG kabeli) ko'rsatilgan ikki teshikli quloq konnektoridan foydalanib, shassining orqa qismidagi yerga ulash nuqtasiga ulang.
  • Yerga ulash kabelining uchidan taxminan 0,75 dyuym (19 mm) qoplamani olib tashlash uchun simni tozalash vositasidan foydalaning.
  • Yerga ulash kabelining tozalangan uchini yerga ulash moslamasining ochiq uchiga joylashtiring.
  • Yerga ulash kabelini yerga ulash moslamasida mahkamlash uchun qisish vositasidan foydalaning.
  • Shassidagi yerga ulash yostig'idan yopishtiruvchi yorliqni olib tashlang.
  • Yerga ulash moslamasini yerga ulash yostig'iga metall-metall bilan mustahkam aloqa qilish uchun joylashtiring va ikkita M4 vintini yuvuvchi vositalar bilan birga yerga ulash moslamasidagi teshiklardan va yerga ulash yostig'iga joylashtiring.
  • Moslama va kabel boshqa uskunaga xalaqit bermasligiga ishonch hosil qiling.
  • Yerga ulash kabelining boshqa uchini tayyorlang va etarli yerga ulashni ta'minlash uchun uni saytingizdagi tegishli yerga ulash nuqtasiga ulang.

AC quvvat kabellarini o'rnating

AC quvvat kabellarini o'rnatish haqida ko'proq ma'lumot olish uchun Quvvat manbaini almashtirishga qarang.
Quvvat manbai uyalariga AC quvvat kabellarini o'rnatish uchun:

1. Quvvat manbai simini quvvat manbai moduliga ulang.
2. Quvvat manbai simini bog'ichga [1, 3] joylashtiring va quyidagi rasmda ko'rsatilganidek, bog'ichni quvvat manbai simi atrofida torting [2, 4].
   13-rasm: AC quvvat bog'ichi va qisqich simini ulang

   Eslatma Ushbu rasmlar faqat taqdimot maqsadida.

AC quvvat manbai modulini faollashtiring

AC quvvat manbaini faollashtirish uchun quyidagi amallarni bajaring:

Jarayon

1. Quvvat simini quvvat manbaiga ulang.
2. Quvvat simining boshqa uchini AC kirish quvvat manbaiga ulang.
3. Tegishli quvvat manbai old panelidagi LED (PM0 yoki PM1) yashil rangda bo'lsa, quvvat manbai ishlayotganligini tekshiring.
4. Agar LEDlar quvvat bilan bog'liq muammoni ko'rsatsa, muammolarni bartaraf etish haqida ma'lumot olish uchun Muammolarni bartaraf etish bo'limiga qarang.
5. Agar siz ortiqcha AC quvvat manbaini ulayotgan bo'lsangiz, ikkinchi quvvat manbai uchun ushbu bosqichlarni takrorlang.
   Eslatma
   Agar siz ortiqcha AC quvvat manbaini ulayotgan bo'lsangiz, quvvat uzilishi holatida quvvat yo'qolishining oldini olish uchun har bir quvvat manbai alohida quvvat manbaiga ulanganligiga ishonch hosil qiling.

DC quvvat kabellarini o'rnating

Eslatma DC quvvat manbaini o'rnatishda 12AWG, 90°C haroratli kabeldan foydalaning. Tavsiya etilgan kabel uzunligi manbadan maksimal uch metr. Uzunligi besh metrgacha bo'lgan hollarda 10AWG dan, uzunligi uch metrgacha bo'lgan hollarda esa 12AWG, 90°C haroratli kabeldan foydalaning. Boshqa uzunliklar uchun Cisco bilan bog'laning.

Eslatma

• Har doim binoning qisqa tutashuvdan (ortiqcha oqimdan) himoya qilish uchun o'rnatish 15A dan oshmasligiga ishonch hosil qiling.
• Ortiqcha oqimdan himoya qilish uchun maksimal DC darajasi 10A bo'lgan o'chirgich yoki tezkor sug'urta ishlatishni tavsiya etamiz.

Eslatma DC ulagichi yoki terminal blokida o'rnatilgan vint va qafas gayka mavjud bo'lib, unga 1,3 dan 1,8 N-mgacha bo'lgan moment qo'llanilishi mumkin.

14-rasm: O'rnatilgan vintli DC ulagichi

A	0,74 dyuym (1,88 sm)	C	0,18 dyuym (0,46 sm)
B	0,25 dyuym (0,64 sm)	D	0,14 dyuym (0,36 sm)
M	0,62 dyuym (1,58 sm)

DC quvvat manbalarini ulash uchun:

1. Terminal bloki vilkasini toping.
2. Terminal bloki vilkasiga DC-kirish quvvat manbai simlarini joylashtiring.
3. Belgilangan vintlardan foydalanib, DC quvvat simlarini ulang.
4. Terminal bloki vilkasining mahkamlovchi vintini momentli tornavidaning yordamida torting. (Quyidagi rasmga qarang)
   15-rasm: DC quvvat simlarini ulang


DC quvvat manbai modulini faollashtiring

DC quvvat manbaini faollashtirish uchun quyidagi amallarni bajaring:

Jarayon

1. O'chirgich routerining dastagidan lentani olib tashlang va o'chirgich routerining dastagini On (|) holatiga o'tkazib, quvvatni tiklang.
2. Tegishli quvvat manbai old panelidagi LED (PM0 yoki PM1) yashil rangda bo'lsa, quvvat manbai ishlayotganligini tekshiring.
3. Agar LEDlar quvvat bilan bog'liq muammolar borligini ko'rsatsa, Muammolarni bartaraf etishga qarang.
4. Agar siz ortiqcha DC quvvat manbaini ulayotgan bo'lsangiz, ikkinchi quvvat manbai uchun ushbu bosqichlarni takrorlang.
   Eslatma
   Agar siz ortiqcha DC quvvat manbaini ulayotgan bo'lsangiz, quvvat uzilishi holatida quvvat yo'qolishining oldini olish uchun har bir quvvat manbai alohida quvvat manbaiga ulanganligiga ishonch hosil qiling.

Port ulanish bo‘yicha ko‘rsatmalar

Shassi va o‘rnatilgan liniya kartalariga qarab, siz QSFP56-DD, QSFP28-DD, QSFP28, QSFP, SFP56, SFP28, SFP10, SFP, USB konsoli va RJ-45 ulagichlaridan foydalanib, liniya kartalaridagi portlarni boshqa tarmoq qurilmalariga ulashingiz mumkin.
Optik tolali kabellarga zarar yetkazmaslik uchun transiverni liniya kartasiga o‘rnatayotganda, transiverlarni optik tolali kabellardan uzib qo‘yishni tavsiya etamiz. Routerni transiverdan olib tashlashdan oldin, kabelni transiverdan olib tashlang.
Transiverlar va optik kabellarning samaradorligi va xizmat muddatini maksimal darajada oshirish uchun quyidagilarni bajaring:

• Transiverlar bilan ishlayotganda har doim yerga ulangan ESDga qarshi bilaguzuk taqing. Odatda, router o‘rnatish vaqtida yerga ulanadi va bilaguzukni ulashingiz mumkin bo‘lgan ESD portini ta’minlaydi.
• Transiverni zaruratdan ortiq olib tashlamang va o‘rnatmang. Takroriy olib tashlash va o‘rnatish uning foydali xizmat muddatini qisqartirishi mumkin.
• Yuqori signal aniqligini saqlash va ulagichlarga zarar yetkazmaslik uchun transiverlar va optik tolali kabellarni toza va changsiz saqlang. Susayish (yorug‘lik yo‘qolishi) ifloslanish natijasida oshadi va 0,35 dB dan past bo‘lishi kerak.
  • Optik tolali kabel uchlari chizilib ketishining oldini olish uchun o‘rnatishdan oldin ushbu qismlarni tozalang.
  • Ulagichlarni muntazam ravishda tozalang; tozalashning zaruriy chastotasi atrof-muhitga bog‘liq. Bundan tashqari, ulagichlar changga duchor bo‘lganda yoki tasodifan tegib ketganda tozalang. Nam va quruq tozalash usullari samarali bo‘lishi mumkin; saytingizning optik tolali ulanishni tozalash tartiblariga murojaat qiling.
  • Ulagichlarning uchlariga tegmang. Uchlariga tegish barmoq izlarini qoldirishi va boshqa ifloslanishlarga olib kelishi mumkin.
• Muntazam ravishda chang va shikastlanishni tekshiring. Agar siz shikastlanishdan gumon qilsangiz, tozalang va keyin shikastlanish yuz berganligini aniqlash uchun tolali uchlarini mikroskop ostida tekshiring.

Konsol portiga ulanish

• Router o‘z tokchasiga to‘liq o‘rnatilgan, elektr manbaiga ulangan va yerga ulangan bo‘lishi kerak.
• Konsol, boshqaruv va tarmoq ulanishlari uchun zarur kabellar mavjud bo‘lishi kerak.
  • Tarmoq kabellari allaqachon o‘rnatilgan router joyiga yo‘naltirilgan bo‘lishi kerak.

Router uchun tarmoqni boshqarish ulanishini yaratishdan yoki routerni tarmoqqa ulashdan oldin, siz konsol terminali orqali mahalliy boshqaruv ulanishini yaratishingiz va router uchun IP-manzilni sozlashingiz kerak. Bundan tashqari, siz konsoldan quyidagi funktsiyalarni bajarish uchun foydalanishingiz mumkin (ularning har biri ushbu ulanishni amalga oshirgandan so‘ng boshqaruv interfeysi orqali amalga oshirilishi mumkin):

• Buyruq qatori interfeysi (CLI) yordamida routerni sozlang.
• Tarmoq statistikasini va xatolarini kuzatib boring.
• Oddiy tarmoqni boshqarish protokoli (SNMP) agent parametrlarini sozlang.
• Dasturiy ta’minot yangilanishlarini yuklab oling.

Tizim konsol porti - routerning dastlabki konfiguratsiyasini bajarish uchun ma’lumotlar terminalini ulash uchun RJ-45 rozetkasi yoki USB konsoli.

16-rasm: USB konsol kabelini shassining old qismiga ulash

1

USB A turi ulagichi

2

USB kabeli

17-rasm: RJ-45 konsol kabelini shassining orqa tomonidagi RJ-45 konsol portiga ulash

1

RJ-45 konsol porti

2

RJ-45 konsol kabeli

Ma’lumotlar terminalini konsol portiga ulash uchun ushbu protsedurani bajaring:

1. Terminalingizni quyidagi ish qiymatlariga sozlang: 115200 bps, 8 ma’lumot biti, paritet yo‘q va ikkita stop biti.
2. Kabelning terminal uchini ma’lumotlar terminalidagi interfeys portiga ulang.
3. Kabelning boshqa uchini konsol portiga ulang.

3-jadval: RJ-45 to‘g‘ri o‘tkazgichli kabel pinlari

RJ-45 Pin	Signal
1	—
2	—
3	Tx
4	Yer (GND)
5	GND
6	Rx
7	—
8	—

Boshqaruv Ethernet portiga ulanish

Siz routerning dastlabki konfiguratsiyasini yakunlashingiz kerak.
Boshqaruv Ethernet porti tarmoqdan tashqari boshqaruvni ta’minlaydi, bu sizga routerini IP-manzili orqali boshqarish uchun Buyruq Qatori Interfeysidan (CLI) foydalanishga imkon beradi. Ushbu port RJ-45 interfeysi bilan 10/100/1000 Ethernet ulanishidan foydalanadi.
Eslatma IP-manzil mojarosining oldini olish uchun dastlabki konfiguratsiya tugallanmaguncha boshqaruv Ethernet portini ulamang.
Kabellarni tizimni boshqarish portiga ulash uchun 5-toifali kabellarni to‘g‘ridan-to‘g‘ri boshqaruv Ethernet portidagi RJ-45 rozetkasiga ulang.

18-rasm: Boshqaruv Ethernet porti

Eslatma GR-1089-COREga muvofiq bo‘lish uchun uskunaning binolar ichidagi port(lar)i har ikki uchida yerga ulangan ekranlangan binolar ichidagi kabellardan yoki simlardan foydalanishi kerak.

1. Kabelni to‘g‘ridan-to‘g‘ri RJ-45 rozetkasiga ulang.
2. RJ-45 kabelining tarmoq uchini kommutator, hub, repiter yoki boshqa tashqi uskunaga ulang.

Vaqt kabellarini ulash

Quyidagi bo‘limlarda vaqt kabellarini qanday ulash tasvirlangan.

Kabelni kirish 10MHz yoki 1PPS interfeysiga ulash

1. Mini-koaksial kabelning bir uchini vaqt birligiga ulang.
2. Mini-koaksial kabelning boshqa uchini routerdagi 10MHz yoki 1PPS portiga ulang.

Tartib

1. Mini-koaksial kabelning bir uchini Slave blokiga ulang.
2. Mini-koaksial kabelning boshqa uchini routerning 10MHz yoki 1PPS portiga ulang.

Kabelni GNSS antenna interfeysiga ulash

1. Ekranlangan koaksial kabelning bir uchini GNSS RF IN portiga ulang.
2. Ekranlangan koaksial kabelning boshqa uchini birlamchi himoyachidan keyin GNSS antennasiga ulang.
   Eslatma Mahalliy xavfsizlik qoidalariga javob berish uchun GNSS RF In portiga birlamchi himoyachi o‘rnatilgan bo‘lishi kerak.
   GNSS RF In koaksial kabelining qalqoni shassi orqali Inshoot Uskunalar Yeriga ulanishi kerak. Shassida inshoot uskunalari yeriga ulangan yer simi bo‘lishi kerak.

19-rasm: GNSS qabul qilgich

Transiver modulini o'rnatish va olib tashlash

Ushbu bo'limda transiver modulini o'rnatish va olib tashlash ko'rsatilgan.

Modulni o'rnatish va olib tashlash bo'yicha xavfsizlik choralari

Shassida ishlayotganda quyidagi xavfsizlik choralariga rioya qiling.

Ogohlantirish 1006—Rafga o'rnatish va texnik xizmat ko'rsatish uchun shassi ogohlantirishi
Ushbu qurilmani raftga o'rnatishda yoki unga texnik xizmat ko'rsatishda tan jarohatlarini oldini olish uchun tizim barqarorligini ta'minlash uchun alohida choralar ko'rishingiz kerak. Xavfsizligingizni ta'minlash uchun quyidagi ko'rsatmalar berilgan:

• Agar ushbu qurilma raftdagi yagona qurilma bo'lsa, uni raftning pastki qismiga o'rnatish kerak.
• Ushbu qurilmani qisman to'ldirilgan raftga o'rnatishda, raftni pastdan yuqoriga qarab, eng og'ir komponentni raftning pastki qismiga yuklang.
• Agar raft stabilizator qurilmalari bilan ta'minlangan bo'lsa, qurilmani raftga o'rnatishdan yoki unga xizmat ko'rsatishdan oldin stabilizatorlarni o'rnating.

Ogohlantirish 1008—1-sinf lazer mahsuloti
Ushbu mahsulot 1-sinf lazer mahsulotidir.

Ogohlantirish 1089—Ko'rsatilgan va malakali shaxs ta'riflari
Ko'rsatilgan shaxs - bu malakali shaxs tomonidan yo'l-yo'riq va o'qitilgan va uskunalar bilan ishlashda zarur choralarni ko'radigan shaxs.
Malakali shaxs - bu uskunalar texnologiyasi bo'yicha trening yoki tajribaga ega bo'lgan va uskunalar bilan ishlashda potentsial xavflarni tushunadigan shaxs.
Ichkarida xizmat ko'rsatiladigan qismlar yo'q. Elektr toki urish xavfini oldini olish uchun ochmang.

Ogohlantirish 1090—Malakali shaxs tomonidan o'rnatish
Ushbu uskunani faqat malakali shaxs o'rnatishi, almashtirishi yoki unga xizmat ko'rsatishi kerak. Malakali shaxsning ta'rifi uchun 1089-bayonotga qarang.
Ichkarida xizmat ko'rsatiladigan qismlar yo'q. Elektr toki urish xavfini oldini olish uchun ochmang.

SFP56, SFP28, SFP10 va SFP modullarini o'rnatish va olib tashlash

SFP56, SFP28, SFP10 va SFP modulini olib tashlashdan yoki o'rnatishdan oldin ushbu bo'limdagi o'rnatish ma'lumotlarini o'qing.

Ogohlantirish 1055—1/1M klass lazer
Ko'rinmas lazer nurlanishi mavjud. Teleskopik optika foydalanuvchilariga ta'sir qilmang. Bu 1/1M klass lazer mahsulotlariga tegishli.


Ogohlantirish 1056—Yakunlanmagan tolali kabel
Ko'rinmas lazer nurlanishi tugallanmagan tolali kabel yoki ulagichning uchidan chiqarilishi mumkin. Optik asboblar bilan to'g'ridan-to'g'ri ko'rmang. Lazer chiqishini ba'zi optik asboblar, masalan, ko'z lupa, kattalashtirgichlar va mikroskoplar bilan 100 mm masofada ko'rish ko'z uchun xavf tug'dirishi mumkin.

SFP56, SFP28, SFP10 va SFP moduli o'rnatilmagan bo'lsa, quyidagi rasmda ko'rsatilgan toza SFP56, SFP28, SFP10 va SFP moduli qafas qopqog'ini optik modul qafasiga kiritish orqali liniya kartasini himoya qiling.

20-rasm: SFP56, SFP28, SFP10 va SFP moduli qafas qopqog'i


Kabellar olib tashlanganidan so'ng toza chang qopqoqlarini kiritish orqali SFP56, SFP28, SFP10 va SFP modullarini himoya qiling. Tolali kabellarning optik yuzalarini boshqa modulning optik portlariga qayta ulashdan oldin tozalashni unutmang. Chang va boshqa ifloslantiruvchi moddalarning SFP56, SFP28, SFP10 va SFP modullarining optik portlariga tushishiga yo'l qo'ymang, chunki optika chang bilan to'sib qo'yilganda to'g'ri ishlamaydi.

Kabelga, kabel ulagichiga yoki modul ichidagi optik interfeyslarga zarar yetkazish xavfi tufayli, tolali optik kabellar ulangan holda SFP56, SFP28, SFP10 va SFP modulini o'rnatmaslik yoki olib tashlamaslikni qat'iy tavsiya qilamiz. SFP56, SFP28, SFP10 va SFP modulini olib tashlashdan yoki o'rnatishdan oldin barcha kabellarni uzing. Modulni olib tashlash va kiritish uning xizmat qilish muddatini qisqartirishi mumkin; shuning uchun modullarni zaruratdan ortiq olib tashlamaslik va kiritmaslik kerak.
Eslatma SFP56, SFP28, SFP10 va SFP modulini o'rnatishda modulning pastki qismidagi uchburchak pin rozetkadagi teshikka joylashganda siz bosilishni eshitasiz. Bosish modulning to'g'ri o'rnatilganligini va rozetkaga mahkam o'rnatilganligini bildiradi. Har bir SFP56, SFP28, SFP10 va SFP modulini mahkam bosib, modullarning to'liq o'rnatilganligini va liniya kartasidagi ajratilgan rozetkalariga mahkam o'rnatilganligini tekshiring.

Bale qisqichli SFP56, SFP28, SFP10 va SFP moduli

Bale qisqichli SFP56, SFP28, SFP10 va SFP modulida modulni olib tashlash yoki o'rnatish uchun ishlatiladigan qisqich mavjud. (Quyidagi rasmga qarang.)

21-rasm: Bale qisqichli SFP56, SFP28, SFP10 va SFP moduli

Bale SFP56, SFP28, SFP10 va SFP modulini o'rnating

Ushbu turdagi SFP56, SFP28, SFP10 va SFP modulini o'rnatish uchun:

1. ESDga qarshi bilaguzuk yoki oyoq bilaguzukni taqing va undan foydalanish bo'yicha ko'rsatmalarga rioya qiling.
2. SFP56, SFP28, SFP10 va SFP modulini kiritishdan oldin bale qisqichini yoping.
3. SFP56, SFP28, SFP10 va SFP modulini port bilan tekislang va uni portga suring. (Quyidagi rasmga qarang.)

22-rasm: Bale qisqichli SFP56, SFP28, SFP10 va SFP modulini routerdagi portga o'rnatish

Eslatma SFP56, SFP28, SFP10 va SFP modulini o'rnatishda siz SFP56, SFP28, SFP10 va SFP modulining pastki qismidagi uchburchak pin rozetkadagi teshikka joylashganda bosilishni eshitasiz. Ushbu bosilish modulning to'g'ri o'rnatilganligini va rozetkaga mahkam o'rnatilganligini bildiradi. Har bir SFP56, SFP28, SFP10 va SFP modulini mahkam bosib, SFP56, SFP28, SFP10 va SFP modullarining to'liq o'rnatilganligini va liniya kartasidagi ajratilgan rozetkalariga mahkam o'rnatilganligini tekshiring.

Bale qisqichli SFP56, SFP28, SFP10 va SFP modulini olib tashlang

Ushbu turdagi SFP56, SFP28, SFP10 va SFP modulini olib tashlash uchun:

1. ESDga qarshi bilaguzuk yoki oyoq bilaguzukni taqing va undan foydalanish bo'yicha ko'rsatmalarga rioya qiling.
2. Portlardan barcha interfeys kabellarini uzing va olib tashlang; kabellarning liniya kartasidagi portlarga joriy ulanishlarini qayd eting.
3. Quyidagi rasmda ko'rsatilgandek, ko'rsatkich barmog'ingiz bilan SFP56, SFP28, SFP10 va SFP modulidagi bale qisqichini oching. Agar bale qisqichi to'sib qo'yilgan bo'lsa va uni ocholmaysiz, ko'rsatkich barmog'ingizdan foydalaning, bale qisqichini ochish uchun kichik tekis tornavida yoki boshqa uzun, tor asbobdan foydalaning.
4. Bosh barmog'ingiz va ko'rsatkich barmog'ingiz orasiga SFP56, SFP28, SFP10 va SFP modulini oling va uni quyidagi rasmda ko'rsatilgandek ehtiyotkorlik bilan portdan olib tashlang.
   Eslatma Ushbu harakatni birinchi marta bajarishingiz kerak. Barcha portlar to'ldirilgandan so'ng, bu mumkin bo'lmasligi mumkin.
   23-rasm: Routerdagi Bale qisqichli SFP56, SFP28, SFP10 va SFP modulini olib tashlash

5. Olib tashlagan SFP56, SFP28, SFP10 va SFP modulini antistatik to'shakka qo'ying yoki zavodga qaytarmoqchi bo'lsangiz, uni darhol statik himoya qopiga soling.
6. SFP56, SFP28, SFP10 va SFP moduli o'rnatilmagan bo'lsa, toza SFP56, SFP28, SFP10 va SFP moduli qafas qopqog'ini optik modul qafasiga kiritish orqali liniya kartangizni himoya qiling.

QSFP+, QSFP28 yoki QSFP-DD transiver modullarini o‘rnatish va olib tashlash

QSFP+, QSFP28 yoki QSFP-DD modulini olib tashlash yoki o‘rnatishdan oldin, ushbu bo‘limdagi o‘rnatish ma’lumotlarini o‘qing.

Statement 1073—Foydalanuvchi tomonidan xizmat ko‘rsatiladigan qismlar yo‘q
Ichkarida xizmat ko‘rsatiladigan qismlar yo‘q. Elektr toki urish xavfini oldini olish uchun ochmang.

Statement 1089—Ko‘rsatma berilgan va malakali shaxs ta’riflari
Ko‘rsatma berilgan shaxs - bu malakali shaxs tomonidan ko‘rsatma va o‘qitilgan va uskunalar bilan ishlashda zarur choralarni ko‘radigan odam.
Malakali shaxs yoki malakali xodim - bu uskunalar texnologiyasi bo‘yicha trening yoki tajribaga ega va uskunalar bilan ishlashda potentsial xavflarni tushunadigan odam.
Ichkarida xizmat ko‘rsatiladigan qismlar yo‘q. Elektr toki urish xavfini oldini olish uchun ochmang.

Statement 1090—Malakali shaxs tomonidan o‘rnatish
Faqat malakali shaxsga uskunani o‘rnatish, almashtirish yoki unga xizmat ko‘rsatishga ruxsat berilishi kerak. Malakali shaxsning ta’rifi uchun 1089-bayonotga qarang.
Ichkarida xizmat ko‘rsatiladigan qismlar yo‘q. Elektr toki urish xavfini oldini olish uchun ochmang.

Statement 1091—Ko‘rsatma berilgan shaxs tomonidan o‘rnatish
Faqat ko‘rsatma berilgan shaxs yoki malakali shaxsga uskunani o‘rnatish, almashtirish yoki unga xizmat ko‘rsatishga ruxsat berilishi kerak. Ko‘rsatma berilgan yoki malakali shaxsning ta’rifi uchun 1089-bayonotga qarang.
Ichkarida xizmat ko‘rsatiladigan qismlar yo‘q. Elektr toki urish xavfini oldini olish uchun ochmang.
Ushbu bo‘limda 40-Gigabit Quad Small Form-Factor Pluggable Plus (QSFP+), 100 Gigabit (QSFP28) va 200/400-Gigabit QSFP-DD transiver modullarini o‘rnatish, kabel bilan ta’minlash va olib tashlash bo‘yicha ko‘rsatmalar berilgan. Modullar tizimning modul porti elektr zanjirini mis yoki tolali-optik tarmoq bilan bog‘laydigan issiq almashtiriladigan kiritish/chiqarish (I/O) qurilmalari hisoblanadi. 100-Gigabit QSFP28 va 40-Gigabit QSFP+ optik transiverlari quyidagi rasmda ko‘rsatilgan QSFP-DD optik transiveriga o‘xshaydi.

24-rasm: QSFP-DD transiver moduli (optik)

1	Kafas qisqichi mandali
2	QSFP-DD transiver korpusi

25-rasm: QSFP-DD transiver moduli (optik)

1	Modul zanjiriga elektr ulanishi

Kerakli asboblar va uskunalar

Transiver modullarini o‘rnatish uchun sizga quyidagi asboblar kerak bo‘ladi:

• ESD hodisalarining oldini olish uchun bilak uzuk yoki boshqa shaxsiy topraklama moslamasi.
• Transiverni o‘rnatish uchun antistatik mat yoki antistatik ko‘pik.
• Tolali-optik uchini tozalash asboblari va tekshirish uskunalari.

40-Gigabit QSFP+, 100-Gigabit QSFP28 yoki 200/400-Gigabit QSFP-DD transiver modulini o‘rnating
Eslatma QSFP+, QSFP28 yoki QSFP-DD transiver modulida kafas qisqichi mandali yoki tortma yorlig‘i mandali bo‘lishi mumkin. Mandallarning ikkala turi uchun o‘rnatish tartibi taqdim etiladi.
QSFP+, QSFP28 yoki QSFP-DD transiver moduli statik sezgir qurilma hisoblanadi. QSFP+, QSFP28 yoki QSFP-DD transiver modullari bilan ishlayotganda yoki tizim modullari bilan aloqada bo‘lganda har doim ESD bilak uzugini yoki shunga o‘xshash individual topraklama moslamasini ishlating.
QSFP+, QSFP28 yoki QSFP-DD transiver modulini o‘rnatish uchun quyidagi amallarni bajaring:

1. O‘zingizga va shassi yoki tokchaning to‘g‘ri topraklangan nuqtasiga ESD bilak uzugini mahkamlang.
2. Transiver modulini himoya qadoqidan chiqarib oling.
3. Transiver modul korpusidagi yorliqni tekshirib, tarmog‘ingiz uchun to‘g‘ri modelga ega ekanligingizni tasdiqlang.
4. Transiver modullari uchun optik teshik chang tiqinini olib tashlang va uni bir chetga qo‘ying.
5. Tortma yorlig‘i bilan jihozlangan transiver modullari uchun transiverni identifikator yorlig‘i yuqori tomonda bo‘lishi uchun ushlab turing.
6. Kafas qisqichi mandali bilan jihozlangan transiver modullari uchun kafas qisqichini vertikal holatda ushlab turing.
7. Transiver modulini modulning transiver rozetkasi oldiga to‘g‘rilang va transiver rozetka elektr ulagichi bilan aloqa qilguncha transiverni rozetkaga ehtiyotkorlik bilan suring (quyidagi rasmga qarang).
   26-rasm: N540-24Q8L2DD-SYS’ga kafas qisqichi QSFP+, QSFP28 yoki QSFP-DD transiver modulini o‘rnatish

8. Transiverni modulning transiver rozetkasiga to‘liq o‘rnatish uchun boshingiz bilan QSFP+, QSFP28 yoki QSFP-DD transiver modulining old tomoniga mahkam bosing.

   Agar mandala to‘liq ulanmagan bo‘lsa, siz tasodifan QSFP+, QSFP28 yoki QSFP-DD transiver modulini uzib qo‘yishingiz mumkin.
9. Optik QSFP+, QSFP28 yoki QSFP-DD transiver modullari uchun tarmoq interfeysi kabelini ulashga tayyor bo‘lguningizcha, chang tiqinini transiverlarning optik teshigiga qayta o‘rnating. Tarmoq interfeysi kabelini ulashga tayyor bo‘lmaguningizcha chang tiqinini olib tashlamang.

Optik tarmoq kabelini ulanishi

Boshlashdan oldin
Chang tiqinlarini olib tashlashdan va biron bir optik ulanishni amalga oshirishdan oldin, quyidagi ko‘rsatmalarga amal qiling:

• Ulanmagan tolali-optik kabel ulagichlariga va transiver optik teshiklariga himoya chang tiqinlarini ulanishga tayyor bo‘lguningizcha o‘rnatilgan holda saqlang.
• Har qanday ulanishni amalga oshirishdan oldin MPO ulagich uchlarini tekshiring va tozalang.
• Tolali-optik kabelni ulash yoki uzish uchun MPO ulagichidan faqat korpusi bilan ushlab turing.

Eslatma 40-Gigabit QSFP+, QSFP28 yoki QSFP-DD transiver modullari noto‘g‘ri kiritishning oldini olish uchun kalitlangan.
Eslatma Optik QSFP+, QSFP28 yoki QSFP-DD transiverlaridagi Multiple-fiber Push-On (MPO) ulagichlari jismoniy kontaktli (PC) yoki ultra-jismoniy kontaktli (UPC) tekis jilolangan yuzli turlari bilan tarmoq interfeysi kabellarini qo‘llab-quvvatlaydi. Optik QSFP+, QSFP28 yoki QSFP-DD transiverlaridagi MPO ulagichlari burchak ostida jilolangan kontaktli (APC) yuzli turi bilan tarmoq interfeysi kabellarini qo‘llab-quvvatlamaydi.

Optik tarmoq kabelini ulash uchun:

1. Optik tarmoq interfeysi kabelining MPO ulagichlaridan chang tiqinlarini olib tashlang. Chang tiqinlarini kelajakda foydalanish uchun saqlab qo‘ying.
2. MPO ulagichining tolali-optik uchlarini tekshiring va tozalang.
3. Transiver moduli optik teshiklaridan chang tiqinlarini olib tashlang.
4. Darhol tarmoq interfeysi kabelining MPO ulagichlarini transiver moduliga ulang.

40-Gigabit QSFP+, 100-Gigabit QSFP28 yoki 200/400-Gigabit QSFP-DD transiver modulini olib tashlash

QSFP+, QSFP28 yoki QSFP-DD transiver moduli statik sezgir qurilma hisoblanadi. QSFP+ yoki QSFP28 transiver modullari bilan ishlayotganda yoki modullar bilan aloqada bo‘lganda har doim ESD bilak uzugini yoki shunga o‘xshash individual topraklama moslamasini ishlating.
QSFP+, QSFP28 yoki QSFP-DD transiver modulini olib tashlash uchun:

• Transiver modullari uchun tarmoq interfeysi kabelini transiver ulagichidan uzing.
• Kafas qisqichi mandali bilan jihozlangan transiver modullari uchun:

1. Kafas qisqichini pastga, gorizontal holatga aylantiring.
2. Darhol chang tiqinini transiverlarning optik teshigiga o‘rnating.
3. Transiverning yon tomonlaridan ushlab, uni modul rozetkasidan chiqarib oling.

• Tortma yorlig‘i bilan jihozlangan transiverlar uchun:

1. Darhol chang tiqinini transiverning optik teshigiga o‘rnating.
2. Yorliqdan ushlab, transiverni rozetkadan chiqarish uchun sekin torting.
3. Transiverni rozetkadan chiqarib oling.

27-rasm: N540-24Q8L2DD-SYS’dan kafas qisqichi QSFP+, QSFP28 yoki QSFP-DD transiver modulini olib tashlash

Interfeys portlarini ulanishi

Tarmoqqa ulanish uchun chiziqli kartalardagi optik interfeys portlarini boshqa qurilmalar bilan ulashingiz mumkin.

Tolali-optik portni tarmoqqa ulanishi

Siz foydalanayotgan chiziqli karta modeliga qarab, QSFP-DD yoki QSFP28 transiverlaridan foydalanishingiz mumkin. Ba’zi transiverlar transiverlarga ulaydigan tolali-optik kabellar bilan ishlaydi va boshqa transiverlar oldindan ulangan mis kabellar bilan ishlaydi.

Transiverni olib tashlash va o‘rnatish uning foydali xizmat qilish muddatini qisqartirishi mumkin. Transiverlarni mutlaqo zarurat bo‘lgandan ko‘proq olib tashmang va joylashtirmang. Kabel yoki transiverga zarar yetkazmaslik uchun transiverlarni o‘rnatish yoki olib tashlashdan oldin kabellarni uzib qo‘yish tavsiya etiladi.

Optik portlarni tarmoqdan uzish

Tolali-optik transiverlarni olib tashlashingiz kerak bo‘lganda, transiverni portdan olib tashlashdan oldin avval tolali-optik kabellarni transiverdan olib tashlashingiz kerak.

Transiverlar va optik kabellarga xizmat ko‘rsatish

Yuqori signal aniqligini saqlash va ulagichlarga zarar yetkazmaslik uchun transiverlar va tolali-optik kabellar toza va changsiz bo‘lishi kerak. Attenuatsiya (yorug‘lik yo‘qolishi) ifloslanish natijasida oshadi va 0,35 dB dan kam bo‘lishi kerak.
Quyidagi xizmat ko‘rsatish bo‘yicha ko‘rsatmalarni ko‘rib chiqing:

• Transiverlar statik sezgir. ESD shikastlanishining oldini olish uchun topraklangan shassiga ulangan ESD-oldini oluvchi bilak uzugini taqing.
• Transiverni zarurat bo‘lgandan ko‘proq olib tashmang va joylashtirmang. Takroriy olib tashlash va joylashtirish uning foydali xizmat qilish muddatini qisqartirishi mumkin.
• Foydalanilmayotganda barcha optik ulanishlarni yopiq holda saqlang. Chang tolali-optik kabel uchlarini tirnashining oldini olish uchun ishlatishdan oldin ularni tozalang.
• Ulagichlarning uchlariga tegmang. Uchlariga tegish barmoq izlarini qoldiradi va boshqa ifloslanishga olib keladi.
• Ulagichlarni muntazam ravishda tozalang; tozalashning zaruriy chastotasi atrof-muhitga bog‘liq. Bundan tashqari, agar ular changga duchor bo‘lsa yoki tasodifan tegib ketgan bo‘lsa, ulagichlarni tozalang. Nam va quruq tozalash usullari samarali bo‘lishi mumkin; saytingizning tolali-optik ulanishni tozalash tartiblariga murojaat qiling.
• Chang va shikastlanishlarni muntazam ravishda tekshiring. Har qanday shikastlanish yuz berganligini aniqlash uchun tolali uchlarini tozalang va keyin mikroskop ostida tekshiring.

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

Cisco NCS 540 qo'llanmasi ni yuklab olish

Mavjud tillar
