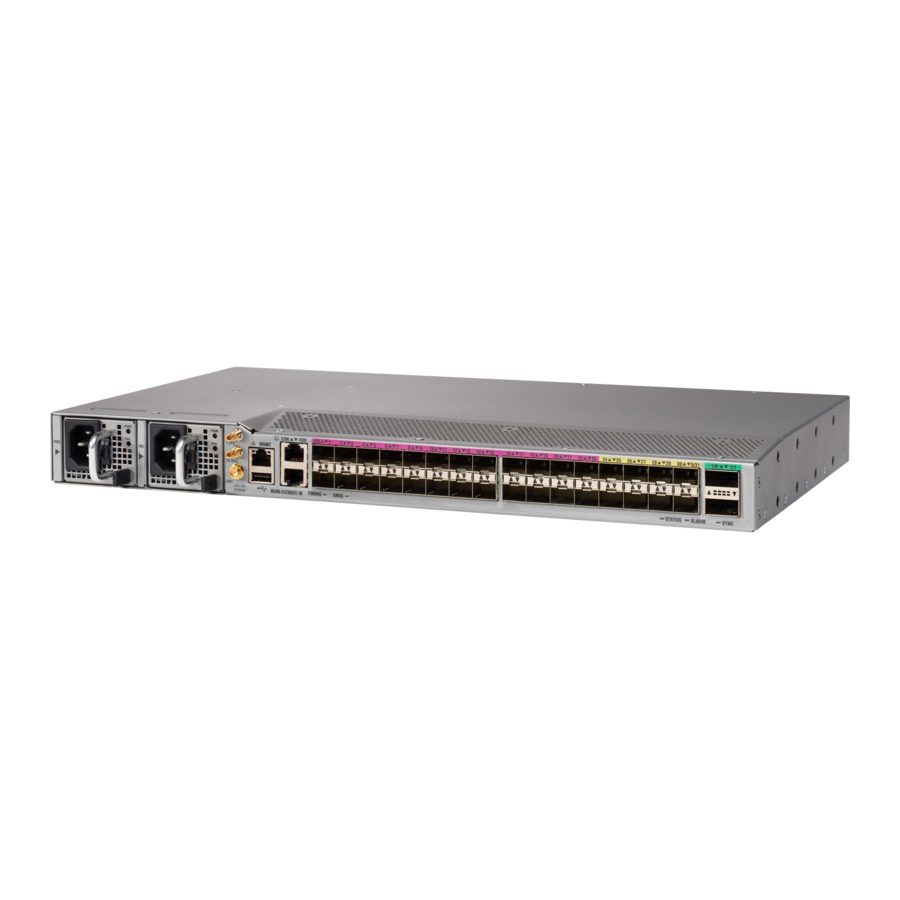

Mwongozo wa Cisco NCS 540

Sakinisha Kifaa

Kabla ya kuanza kazi hii, hakikisha umesoma na kuelewa maonyo ya usalama katika sehemu ya Taarifa za Maonyo ya Kawaida ya kijitabu cha Maonyo ya Usalama.
Kumbuka Vielelezo ni vya marejeleo pekee na vinaweza kutofautiana kulingana na lahaja ya kipanga njia chako cha Cisco NCS 540. Tofauti zozote kati ya vipanga njia zinaelezwa.

Kusakinisha kipanga njia cha msongamano mkuu cha Cisco NCS 540 kunahusisha kazi hizi:

• Uoanifu wa Rafu
• Weka Kifaa kwenye Rafu
• Tulia Kifaa
• Sakinisha Kebo za Umeme za AC
• Sakinisha Kebo za Umeme za DC
• Miongozo ya Muunganisho wa Lango
• Unganisha kwenye Lango la Dashibodi
• Unganisha kwenye Lango la Ethaneti la Usimamizi
• Kuunganisha Kebo za Muda
• Kuunganisha Kebo kwenye Kiolesura cha Antena ya GNSS
• Sakinisha na Uondoe Moduli ya Kisambaza Mawimbi
• Sakinisha na Uondoe Moduli za Kisambaza Mawimbi za QSFP+, QSFP28, au QSFP-DD
• Kuondoa Moduli ya Kisambaza Mawimbi ya 40-Gigabiti ya QSFP+, 100-Gigabiti ya QSFP28, au 200/400-Gigabiti ya QSFP-DD
• Unganisha Lango za Kiolesura
• Dumisha Visambaza Mawimbi na Kebo za Macho

Uoanifu wa Rafu

Tunapendekeza ufuate vipimo hivi vya rafu.

Aina za Rafu

Mchoro1:Vipimo vya rafu EIA (inchi 19 na inchi 23)

Jedwali la 1: Vipimo vya rafu EIA (inchi 19 na inchi 23)

Aina ya Nguzo	Aina ya Rafu	Nafasi ya Mbele ya Rafu (X)	Nafasi ya Kati ya Shimo la Kupachika Rafu (Y)	Kipimo cha Pindo la Kupachika (Z)
Nguzo 4	Inchi 19 (sentimita 48.3)	Inchi 17.75 (sentimita 45)	Inchi 18.31 (sentimita 46.5)	Inchi 19 (sentimita 48.2)
Nguzo 2
Nguzo 4	Inchi 23 (sentimita 58.4)	Inchi 21.75 (sentimita 55.24)	Inchi 22.31 (sentimita 56.6)	Inchi 23 (sentimita 58.4)
Nguzo 2

Mchoro wa 2: Aina ya Rafu ya Nguzo Nne

Mchoro wa 3: Aina ya Rafu ya Nguzo Mbili

Weka Kifaa kwenye Rafu

Unaweza kuweka kipanga njia cha msongamano mkuu cha Cisco NCS 540 kwenye rafu.

Pachika kwenye Rafu

Kifaa kinasafirishwa pamoja na mabano ya kupachika kwenye rafu ambayo yanapaswa kulindwa kwenye pande za kifaa.

Ikiwa rafu ina magurudumu, hakikisha breki zimewashwa au rafu imetulia vinginevyo.

Jedwali la 2: Kitengo cha Kupachika Rafu cha Kipanga Njia cha Cisco N540-24Q8L2DD-SYS

Kiasi	Maelezo ya Sehemu
2	Mabano ya kupachika kwenye rafu
8	Skurubu za kichwa bapa za Phillips za M4 x 0.7 x 7 mm
4	Skurubu za kichwa cha sufuria za Philips za inchi 12-24 x 0.49 L

1. Ambatanisha mabano ya kupachika kwenye rafu na viongozi vya kebo kwenye kipanga njia kama ifuatavyo:
   1. Kipanga njia kina moduli za ulaji wa upande wa lango, weka kipanga njia ili lango zake ziwe zinaelekea kwenye barabara ya kupozea.
   2. Weka masikio ya mabano yakielekea mbele au katikati ya upachikaji wa rafu, upande wa chasi ili mashimo yapangiliwe.
   3. Tumia skurubu nne za M4 ili kuambatisha mabano kwenye chasi.
   4. Rudia Hatua ya 1b na 1c na mabano mengine ya kupachika kwenye rafu upande mwingine wa kipanga njia.

Mchoro wa 4: Kusakinisha Mabano ya Kupachika kwenye Rafu ya inchi 19 (N540DD-RKM-19)

Pachika kwenye Rafu

Mchoro wa 5: Kusakinisha Usimamizi wa Kebo (N540-CBL-BRKT-FHC) na Mabano ya Kupachika kwenye Rafu ya inchi 19 (N540DD-RKM-19) Mbele

Mchoro wa 6: Kusakinisha Usimamizi wa Kebo (N540-CBL-BRKT-FHC) na Mabano ya Kupachika kwenye Rafu ya inchi 19 (N540DD-RKM-19) Katikati

Mchoro7:KusakinishaUsimamiziwaKebo(N540-CBL-BRKT-FHC)naMabranoyaKupachikakwenyeRafuyainchi19(N540DD-RKM-19)Nyuma

Mchoro8:KusakinishaMabranoyaKupachikakwenyeRafuyaETSI(N540-RKM-ETSI-FHC)

Mchoro9:KusakinishaUsimamiziwaKebo(N540-CBL-BRKT-FHC)naMabranoyaKupachikakwenyeRafuyaETSI(N540-RKM-ETSI-FHC)Mbele

Mchoro10:KusakinishaMabranoyaKupachikakwenyeRafuyainchi23(N540-RKM-23-FHC)

Mchoro11:KusakinishaUsimamiziwaKebo(N540-CBL-BRKT-FHC)naMabranoyaKupachikakwenyeRafuyainchi23(N540-RKM-23-FHC)Mbele

Tulia Kifaa

Kabla ya kuanza kazi hii, hakikisha umesoma na kuelewa maonyo ya usalama katika sehemu ya Kuzuia Uharibifu wa ESD ya kijitabu cha Maonyo ya Usalama.
Kabla ya kuunganisha umeme au kuwasha umeme kwenye kifaa, lazima utoe muunganisho wa ardhi (dunia) wa kutosha kwa kifaa chako.
Sehemu hii inaeleza jinsi ya kutuliza kifaa. Mahali pa kituo cha kutulia kiko kwenye paneli ya nyuma ya kifaa.

1. Thibitisha kwamba kebo ya kutulia imeunganishwa juu ya rafu na kulingana na utendaji wa eneo lako.
   Mchoro12:Kituo cha Kutulia


• Ambatanisha ncha moja ya kebo ya kutulia rafu (kebo ya #6 AWG) kwenye sehemu ya kutulia nyuma ya chasi kwa kutumia kiunganishi kilichobainishwa cha matundu mawili.
  • Tumia kifaa cha kuvua waya ili kuondoa takriban inchi 0.75 (milimita 19) za kifuniko kutoka mwisho wa kebo ya kutulia.
  • Ingiza mwisho uliovuliwa wa kebo ya kutulia kwenye mwisho ulio wazi wa kituo cha kutulia.
  • Tumia kifaa cha kubana ili kulinda kebo ya kutulia kwenye kituo cha kutulia.
  • Ondoa lebo ya wambiso kutoka pedi ya kutulia kwenye chasi.
  • Weka kituo cha kutulia dhidi ya pedi ya kutulia ili kuwe na mguso thabiti wa chuma-kwa-chuma, na ingiza skurubu mbili za M4 na washer kupitia mashimo kwenye kituo cha kutulia na kwenye pedi ya kutulia.
  • Hakikisha kwamba matundu na kebo haviingilii vifaa vingine.
  • Andaa mwisho mwingine wa kebo ya kutulia na uunganishe kwenye sehemu inayofaa ya kutulia katika eneo lako ili kuhakikisha kutulia kwa ardhi ya kutosha.

Sakinisha Kebo za Umeme za AC

Badilisha Ugavi wa Umeme kwa maelezo zaidi kuhusu usakinishaji wa kebo za umeme za AC.
Ili kusakinisha kebo za umeme za AC kwenye nafasi za ugavi wa umeme:

1. Chomeka kamba ya ugavi wa umeme kwenye moduli ya ugavi wa umeme.
2. Ingiza kamba ya ugavi wa umeme kwenye kifungo [1, 3] na kaza kifungo kuzunguka kamba ya ugavi wa umeme kama inavyoonyeshwa katika [2, 4] kwenye picha hapa chini.
   Mchoro wa 13: Ambatisha Kifungo-na-Klipu ya Kamba ya Umeme ya AC

   Kumbuka Picha hizi ni za madhumuni ya uwakilishi tu.

Washa Moduli ya Ugavi wa Umeme ya AC

Fanya utaratibu ufuatao ili kuwasha ugavi wa umeme wa AC:

Utaratibu

1. Chomeka kamba ya umeme kwenye ugavi wa umeme.
2. Unganisha mwisho mwingine wa kamba ya umeme kwenye chanzo cha umeme cha AC-ingizo.
3. Thibitisha utendakazi wa ugavi wa umeme kwa kuangalia ikiwa LED ya paneli ya mbele ya ugavi wa umeme husika (PM0 au PM1) ni ya kijani.
4. Ikiwa LED zinaonyesha tatizo la umeme, tazama Utatuzi kwa maelezo ya utatuzi.
5. Ikiwa pia unaunganisha ugavi wa umeme wa AC unaojitosheleza, rudia hatua hizi kwa chanzo cha pili cha umeme.
   Kumbuka
   Ikiwa unaunganisha ugavi wa umeme wa AC unaojitosheleza, hakikisha kwamba kila ugavi wa umeme umeunganishwa kwenye chanzo tofauti cha umeme ili kuzuia kupoteza umeme katika tukio la hitilafu ya umeme.

Sakinisha Kebo za Umeme za DC

Kumbuka Unaposakinisha ugavi wa umeme wa DC, tumia kebo iliyokadiriwa kuwa ya 12AWG, 90°C. Urefu wa kebo unaopendekezwa ni mita tatu upeo kutoka kwenye chanzo. Kwa urefu wa hadi mita tano, tumia 10AWG, na kwa urefu wa hadi mita tatu, tumia kebo iliyokadiriwa kuwa ya 12AWG, 90°C. Kwa urefu mwingine, wasiliana na Cisco.

Kumbuka

• Daima hakikisha kwamba usakinishaji wa jengo kwa ulinzi wa mzunguko mfupi (uliozidi wa sasa) hauzidi 15A.
• Tunapendekeza kutumia kivunja mzunguko au fuse inayofanya kazi haraka na ukadiriaji wa juu wa DC wa 10A kwa ulinzi wa sasa uliozidi.

Kumbuka Kiunganishi cha DC au kizuizi cha terminal kina skurubu iliyojengwa ndani na nati ya ngome ambayo torque ya 1.3 hadi 1.8 N-m inaweza kutumika.

Mchoro wa 14: Kiunganishi cha DC chenye Skurubu Iliyojengwa Ndani

A	Inchi 0.74 (sentimita 1.88)	C	Inchi 0.18 (sentimita 0.46)
B	Inchi 0.25 (sentimita 0.64)	D	Inchi 0.14 (sentimita 0.36)
M	Inchi 0.62 (sentimita 1.58)

Ili kuambatisha ugavi wa umeme wa DC:

1. Tafuta plagi ya kizuizi cha terminal.
2. Ingiza waya za chanzo cha umeme cha DC-ingizo kwenye plagi ya kizuizi cha terminal.
3. Ambatanisha waya za ugavi wa DC kwa kutumia skurubu zilizoteuliwa.
4. Tumia bisibisi ya torque ya ratcheti ili kugeuza skurubu iliyoshikiliwa ya plagi ya kizuizi cha terminal. (Tazama picha ifuatayo)
   Mchoro wa 15: Ambatisha Waya za Ugavi wa Umeme wa DC


Washa Moduli ya Ugavi wa Umeme ya DC

Fanya utaratibu ufuatao ili kuwasha ugavi wa umeme wa DC:

Utaratibu

1. Ondoa mkanda kutoka kwa vipini vya kipanga njia vya kivunja mzunguko, na urejeshe umeme kwa kusogeza vipini vya kipanga njia vya kivunja mzunguko hadi kwenye nafasi ya On (|).
2. Thibitisha utendakazi wa ugavi wa umeme kwa kuangalia ikiwa LED ya paneli ya mbele ya ugavi wa umeme husika (PM0 au PM1) ni ya kijani.
3. Ikiwa LED zinaonyesha masuala yoyote na tatizo la umeme, tazama Utatuzi.
4. Ikiwa pia unaunganisha ugavi wa umeme wa DC unaojitosheleza, rudia hatua hizi kwa chanzo cha pili cha umeme.
   Kumbuka
   Ikiwa unaunganisha ugavi wa umeme wa DC unaojitosheleza, hakikisha kwamba kila ugavi wa umeme umeunganishwa kwenye chanzo tofauti cha umeme ili kuzuia kupoteza umeme katika tukio la hitilafu ya umeme.

Miongozo ya Uunganishaji wa Lango

Kulingana na chasi na kadi za laini zilizosakinishwa, unaweza kutumia vifaa vya QSFP56-DD, QSFP28-DD, QSFP28, QSFP, SFP56, SFP28, SFP10, SFP, dashibodi ya USB, na viunganishi vya RJ-45 kuunganisha lango kwenye kadi za laini na vifaa vingine vya mtandao.
Ili kuzuia uharibifu wa nyaya za fiber-optiki, tunapendekeza uweke vipitisha sauti vikiwa vimetenganishwa na nyaya zake za fiber-optiki wakati wa kusakinisha kipitisha sauti kwenye kadi ya laini. Kabla ya kuondoa kipitisha sauti kutoka kwa ruuta, ondoa kebo kutoka kwa kipitisha sauti.
Ili kuongeza ufanisi na maisha ya vipitisha sauti vyako na nyaya za optiki, fanya yafuatayo:

• Vaa mkanda wa mkononi wa kuzuia ESD ambao umeunganishwa kwenye ardhi wakati wowote unaposhughulikia vipitisha sauti. Ruuta huwekwa ardhini wakati wa usakinishaji na hutoa lango la ESD ambalo unaweza kuunganisha mkanda wako wa mkononi.
• Usiondoe na kuingiza kipitisha sauti mara nyingi kuliko inavyohitajika. Uondoaji na uingizaji mara kwa mara unaweza kufupisha maisha yake muhimu.
• Weka vipitisha sauti na nyaya za fiber-optiki safi na bila vumbi ili kudumisha usahihi wa ishara ya juu na kuzuia uharibifu wa viunganishi. Kupungua (upotezaji wa mwanga) huongezeka kwa uchafuzi na inapaswa kuwekwa chini ya 0.35 dB.
  • Safisha sehemu hizi kabla ya kusakinisha ili kuzuia vumbi kukwaruza ncha za kebo ya fiber-optiki.
  • Safisha viunganishi mara kwa mara; mzunguko unaohitajika wa kusafisha hutegemea mazingira. Kwa kuongeza, safisha viunganishi vinapoonekana kwa vumbi au kuguswa kwa bahati mbaya. Mbinu za kusafisha za mvua na kavu zinaweza kuwa na ufanisi; rejelea taratibu za kusafisha muunganisho wa fiber-optiki za tovuti yako.
  • Usiguse ncha za viunganishi. Kugusa ncha kunaweza kuacha alama za vidole na kusababisha uchafuzi mwingine.
• Kagua mara kwa mara kwa vumbi na uharibifu. Ukishuku uharibifu, safisha na kisha uangalie ncha za fiber chini ya darubini ili kubaini ikiwa uharibifu umetokea.

Unganisha kwenye Lango la Dashibodi

• Ruuta lazima iwe imesakinishwa kikamilifu kwenye rack yake, imeunganishwa na chanzo cha nishati, na imewekwa ardhini.
• Nyaya muhimu kwa ajili ya dashibodi, usimamizi, na miunganisho ya mtandao lazima zipatikane.
  • Nyaya za mtandao zinapaswa kuwa tayari zimeelekezwa kwenye eneo la ruuta iliyosakinishwa.

Kabla ya kuunda muunganisho wa usimamizi wa mtandao kwa ruuta au kuunganisha ruuta kwenye mtandao, lazima uunde muunganisho wa usimamizi wa ndani kupitia terminali ya dashibodi na usanidi anwani ya IP kwa ruuta. Unaweza pia kutumia dashibodi kutekeleza kazi zifuatazo (ambazo kila moja inaweza kufanywa kupitia kiolesura cha usimamizi baada ya kufanya muunganisho huo):

• Sanidi ruuta kwa kutumia kiolesura cha mstari wa amri (CLI).
• Fuatilia takwimu na makosa ya mtandao.
• Sanidi vipengele vya wakala wa Itifaki Rahisi ya Usimamizi wa Mtandao (SNMP).
• Pakua masasisho ya programu.

Lango la dashibodi ya mfumo ni kipokezi cha RJ-45 au dashibodi ya USB ya kuunganisha terminali ya data ili kufanya usanidi wa awali wa ruuta.

Kielelezo cha 16: Kuunganisha Kebo ya Dashibodi ya USB kwenye Sehemu ya Mbele ya Chasi

1

Kiunganishi cha USB Aina-A

2

Kebo ya USB

Kielelezo cha 17: Kuunganisha Kebo ya Dashibodi ya RJ-45 kwenye Lango la Dashibodi ya RJ-45 Mwishoni mwa Chasi

1

Lango la dashibodi ya RJ-45

2

Kebo ya dashibodi ya RJ-45

Fuata utaratibu huu ili kuunganisha terminali ya data kwenye lango la dashibodi:

1. Weka terminali yako kwa thamani hizi za uendeshaji: 115200 bps, biti 8 za data, hakuna usawa, na biti mbili za kusimamisha.
2. Ambatanisha ncha ya terminali ya kebo kwenye lango la kiolesura kwenye terminali ya data.
3. Ambatanisha ncha nyingine ya kebo kwenye lango la dashibodi.

Jedwali la 3: Pini za Kebo ya RJ-45 ya Moja kwa Moja

Pini ya RJ-45	Ishara
1	—
2	—
3	Tx
4	Ardhi (GND)
5	GND
6	Rx
7	—
8	—

Unganisha kwenye Lango la Ethaneti la Usimamizi

Lazima ukamilishe usanidi wa awali wa ruuta.
Lango la Ethaneti la usimamizi hutoa usimamizi nje ya bendi, ambayo hukuwezesha kutumia Kiolesura cha Mstari wa Amri (CLI) kusimamia ruuta kwa anwani yake ya IP. Lango hili hutumia muunganisho wa Ethaneti wa 10/100/1000 na kiolesura cha RJ-45.
Kumbuka Ili kuzuia mgongano wa anwani ya IP, usiunganishe lango la Ethaneti la usimamizi hadi usanidi wa awali ukamilike.
Ili kuunganisha nyaya kwenye lango la usimamizi wa mfumo, ambatanisha nyaya za Kategoria ya 5 moja kwa moja kwenye kipokezi cha RJ-45 kwenye lango la Ethaneti la usimamizi.

Kielelezo cha 18: Lango la Ethaneti la Usimamizi

Kumbuka Ili kuzingatia GR-1089-CORE, lango (mgao) wa ndani ya jengo wa kifaa lazima utumie nyaya au wiring ya ndani ya jengo iliyokingwa ambayo imewekwa ardhini pande zote mbili.

1. Chomeka kebo moja kwa moja kwenye kipokezi cha RJ-45.
2. Unganisha ncha ya mtandao ya kebo yako ya RJ-45 kwenye swichi, kitovu, kirudia, au kifaa kingine cha nje.

Kuunganisha Nyaya za Muda

Sehemu zifuatazo zinaeleza jinsi ya kuunganisha nyaya za muda.

Kuunganisha Kebo kwenye Kiolesura cha Ingizo cha 10MHz au 1PPS

1. Unganisha ncha moja ya kebo ndogo ya koaksia kwenye kitengo cha muda.
2. Unganisha ncha nyingine ya kebo ndogo ya koaksia kwenye lango la 10MHz au 1PPS kwenye ruuta.

Utaratibu

1. Unganisha ncha moja ya kebo ndogo ya koaksia kwenye kitengo cha Slave.
2. Unganisha ncha nyingine ya kebo ndogo ya koaksia kwenye lango la 10MHz au 1PPS la ruuta.

Kuunganisha Kebo kwenye Kiolesura cha Antena cha GNSS

1. Unganisha ncha moja ya kebo ya koaksia iliyokingwa kwenye lango la GNSS RF IN.
2. Unganisha ncha nyingine ya kebo ya koaksia iliyokingwa kwenye antena ya GNSS baada ya kilinda msingi.
   Kumbuka Lango la GNSS RF In linapaswa kuwa na kilinda msingi kilichosakinishwa ili kukidhi miongozo ya Usalama wa Ndani.
   Kinga ya kebo ya koaksia ya GNSS RF In lazima iunganishwe kwenye Ardhi ya Vifaa vya Kituo kupitia chasi. Chasi lazima iwe na waya wa ardhini uliounganishwa kwenye Ardhi ya Vifaa vya Kituo.

Kielelezo cha 19: Kipokezi cha GNSS

Sakinisha na Uondoe Moduli ya Transceiver

Sehemu hii inaonyesha jinsi ya kusakinisha na kuondoa moduli ya transceiver.

Tahadhari za Usalama za Usakinishaji na Uondoaji wa Moduli

Hakikisha unazingatia tahadhari zifuatazo za usalama unapofanya kazi kwenye chasi.

Taarifa 1006—Onyo la Chasi kwa Kupachika kwenye Rack na Kuhudumia
Ili kuzuia majeraha ya mwili unapopachika au kuhudumia kitengo hiki kwenye rack, lazima uchukue tahadhari maalum ili kuhakikisha kuwa mfumo unabaki thabiti. Miongozo ifuatayo imetolewa ili kuhakikisha usalama wako:

• Kitengo hiki kinapaswa kupachikwa chini ya rack ikiwa ndicho kitengo pekee kwenye rack.
• Unapopachika kitengo hiki kwenye rack ambayo haijajazwa kikamilifu, pakia rack kutoka chini kwenda juu na sehemu nzito zaidi chini ya rack.
• Ikiwa rack imetolewa na vifaa vya uthabiti, sakinisha viimarishaji kabla ya kupachika au kuhudumia kitengo kwenye rack.

Taarifa 1008—Bidhaa ya Laser ya Daraja la 1
Bidhaa hii ni bidhaa ya laser ya Daraja la 1.

Taarifa 1089—Ufafanuzi wa Mtu Aliyefunzwa na Mwenye Ujuzi
Mtu aliyefunzwa ni mtu ambaye amefunzwa na kuelimishwa na mtu mwenye ujuzi na huchukua tahadhari muhimu anapofanya kazi na kifaa.
Mtu mwenye ujuzi au wafanyakazi waliohitimu ni mtu ambaye amepata mafunzo au uzoefu katika teknolojia ya kifaa na anaelewa hatari zinazoweza kutokea anapofanya kazi na kifaa.
Hakuna sehemu zinazoweza kuhudumiwa ndani. Ili kuepuka hatari ya mshtuko wa umeme, usifungue.

Taarifa 1090—Ufungaji na Mtu Mwenye Ujuzi
Ni mtu mwenye ujuzi tu anayepaswa kuruhusiwa kusakinisha, kubadilisha au kuhudumia kifaa hiki. Tazama taarifa 1089 kwa ufafanuzi wa mtu mwenye ujuzi.
Hakuna sehemu zinazoweza kuhudumiwa ndani. Ili kuepuka hatari ya mshtuko wa umeme, usifungue.

Sakinisha na Uondoe Moduli za SFP56, SFP28, SFP10 na SFP

Kabla ya kuondoa au kusakinisha moduli ya SFP56, SFP28, SFP10, na SFP, soma maelezo ya usakinishaji katika sehemu hii.

Taarifa 1055—Laser ya Daraja la 1/1M
Mionzi isiyoonekana ya laser ipo. Usiwaweke wazi watumiaji wa optics za darubini. Hii inatumika kwa bidhaa za laser za Daraja la 1/1M.


Taarifa 1056—Kebo ya Fiber Isiyokomeshwa
Mionzi isiyoonekana ya laser inaweza kutolewa kutoka mwisho wa kebo au kiunganishi cha fiber isiyokomeshwa. Usiangalie moja kwa moja na vifaa vya macho. Kuangalia pato la laser na vifaa fulani vya macho, kwa mfano, vikuza macho, vikuza, na hadubini, ndani ya umbali wa milimita 100, kunaweza kusababisha hatari ya macho.

Linda kadi ya laini kwa kuingiza kifuniko safi cha kizimba cha moduli ya SFP56, SFP28, SFP10, na SFP, kilichoonyeshwa kwenye mchoro hapa chini, kwenye kizimba cha moduli ya macho wakati hakuna moduli ya SFP56, SFP28, SFP10, na SFP iliyosakinishwa.

Mchoro wa 20: Kifuniko cha Kizimba cha Moduli ya SFP56, SFP28, SFP10, na SFP


Linda moduli za SFP56, SFP28, SFP10, na SFP kwa kuingiza vifuniko safi vya vumbi ndani yao baada ya kebo kuondolewa. Hakikisha kusafisha nyuso za optic za kebo za fiber kabla ya kuzichomeka tena kwenye bandari za macho za moduli nyingine. Epuka kupata vumbi na uchafu mwingine kwenye bandari za macho za moduli zako za SFP56, SFP28, SFP10, na SFP, kwa sababu optics hazifanyi kazi kwa usahihi zinapozuiwa na vumbi.

Tunapendekeza sana kwamba usisakinishe au kuondoe moduli ya SFP56, SFP28, SFP10, na SFP na kebo za fiber-optic zilizounganishwa nayo kwa sababu ya uwezekano wa kuharibu kebo, kiunganishi cha kebo, au miingiliano ya macho kwenye moduli. Tenganisha kebo zote kabla ya kuondoa au kusakinisha moduli ya SFP56, SFP28, SFP10, na SFP. Kuondoa na kuingiza moduli kunaweza kufupisha maisha yake muhimu; kwa hivyo haupaswi kuondoa na kuingiza moduli zaidi ya inavyohitajika kabisa.
Kumbuka Unaposakinisha moduli ya SFP56, SFP28, SFP10, na SFP, utasikia mlio wakati pini ya pembetatu iliyo chini ya moduli inapoingia mahali pake kwenye shimo kwenye chombo. Mlio huo unaonyesha kuwa moduli imeketi kwa usahihi na imefungwa kwenye chombo. Hakikisha kuwa moduli zimeketi kikamilifu na zimewekwa salama kwenye vyombo vyao vilivyopewa kwenye kadi ya laini kwa kusukuma kwa nguvu kila moduli ya SFP56, SFP28, SFP10, na SFP.

Moduli ya Bale Clasp SFP56, SFP28, SFP10, na SFP

Moduli ya Bale clasp SFP56, SFP28, SFP10, na SFP ina clasp ambayo unatumia kuondoa au kusakinisha moduli. (Tazama mchoro hapa chini.)

Mchoro wa 21: Moduli ya Bale Clasp SFP56, SFP28, SFP10, na SFP

Sakinisha Moduli ya Bale SFP56, SFP28, SFP10, na SFP

Ili kusakinisha aina hii ya moduli ya SFP56, SFP28, SFP10, na SFP:

1. Ambatisha kamba ya mkono au kifundo cha mguu inayozuia ESD na ufuate maagizo yake ya matumizi.
2. Funga clasp ya bale kabla ya kuingiza moduli ya SFP56, SFP28, SFP10, na SFP.
3. Panga moduli ya SFP56, SFP28, SFP10, na SFP na bandari na telezesha kwenye bandari. (Tazama mchoro hapa chini.)

Mchoro wa 22: Kusakinisha Moduli ya Bale Clasp SFP56, SFP28, SFP10, na SFP kwenye Bandari kwenye router

Kumbuka Unaposakinisha moduli ya SFP56, SFP28, SFP10, na SFP, unapaswa kusikia mlio wakati pini ya pembetatu iliyo chini ya moduli ya SFP56, SFP28, SFP10, na SFP inapoinuka kwenye shimo kwenye chombo. Mlio huu unaonyesha kuwa moduli imeketi kwa usahihi na imefungwa kwenye chombo. Hakikisha kuwa moduli za SFP56, SFP28, SFP10, na SFP zimeketi kikamilifu na zimewekwa salama kwenye vyombo vyao vilivyopewa kwenye kadi ya laini kwa kusukuma kwa nguvu kila moduli ya SFP56, SFP28, SFP10, na SFP.

Ondoa Moduli ya Bale Clasp SFP56, SFP28, SFP10, na SFP

Ili kuondoa aina hii ya moduli ya SFP56, SFP28, SFP10, na SFP:

1. Ambatisha kamba ya mkono au kifundo cha mguu inayozuia ESD na ufuate maagizo yake ya matumizi.
2. Tenganisha na uondoe kebo zote za kiolesura kutoka kwenye bandari; kumbuka miunganisho ya sasa ya kebo kwenye bandari kwenye kadi ya laini.
3. Fungua clasp ya bale kwenye moduli ya SFP56, SFP28, SFP10, na SFP na kidole chako cha shahada, kama inavyoonyeshwa kwenye mchoro hapa chini. Ikiwa clasp ya bale imefungwa na ikiwa huwezi kuifungua, tumia kidole chako cha shahada, tumia bisibisi ndogo ya blade-flat au chombo kingine kirefu, nyembamba ili kufungua clasp ya bale.
4. Shika moduli ya SFP56, SFP28, SFP10, na SFP kati ya kidole gumba chako na kidole cha shahada na uiondoe kwa uangalifu kutoka kwenye bandari, kama inavyoonyeshwa kwenye mchoro hapa chini.
   Kumbuka Kitendo hiki lazima kifanyike wakati wako wa kwanza. Baada ya bandari zote kujazwa, hii inaweza kuwa haiwezekani.
   Mchoro wa 23: Kuondoa Moduli ya Bale Clasp SFP56, SFP28, SFP10, na SFP kwenye router

5. Weka moduli ya SFP56, SFP28, SFP10, na SFP uliyoondoa kwenye mkeka wa antistatic, au uweke mara moja kwenye mfuko wa kulinda tuli ikiwa unapanga kuirudisha kiwandani.
6. Linda kadi yako ya laini kwa kuingiza vifuniko safi vya kizimba cha moduli ya SFP56, SFP28, SFP10, na SFP kwenye kizimba cha moduli ya macho wakati hakuna moduli ya SFP56, SFP28, SFP10, na SFP iliyosakinishwa.

Sakinisha na Uondoe Moduli za Transceiver za QSFP+, QSFP28, au QSFP-DD

Kabla ya kuondoa au kusakinisha moduli ya QSFP+, QSFP28, au QSFP-DD, soma maelezo ya usakinishaji katika sehemu hii.

Taarifa ya 1073—Hakuna Sehemu Zinazoweza Kuhudumiwa na Mtumiaji
Hakuna sehemu zinazoweza kuhudumiwa ndani. Ili kuepuka hatari ya mshtuko wa umeme, usifungue.

Taarifa ya 1089—Ufafanuzi wa Mtu Aliyeelekezwa na Mtu Mwenye Ujuzi
Mtu aliyeelekezwa ni mtu ambaye ameelekezwa na kufunzwa na mtu mwenye ujuzi na huchukua tahadhari muhimu anapofanya kazi na kifaa.
Mtu mwenye ujuzi au wafanyakazi waliohitimu ni mtu ambaye ana mafunzo au uzoefu katika teknolojia ya kifaa na anaelewa hatari zinazoweza kutokea anapofanya kazi na kifaa.
Hakuna sehemu zinazoweza kuhudumiwa ndani. Ili kuepuka hatari ya mshtuko wa umeme, usifungue.

Taarifa ya 1090—Usakinishaji na Mtu Mwenye Ujuzi
Ni mtu mwenye ujuzi pekee anayepaswa kuruhusiwa kusakinisha, kubadilisha, au kuhudumia kifaa hiki. Tazama taarifa ya 1089 kwa ufafanuzi wa mtu mwenye ujuzi.
Hakuna sehemu zinazoweza kuhudumiwa ndani. Ili kuepuka hatari ya mshtuko wa umeme, usifungue.

Taarifa ya 1091—Usakinishaji na Mtu Aliyeelekezwa
Ni mtu aliyeelekezwa au mtu mwenye ujuzi pekee anayepaswa kuruhusiwa kusakinisha, kubadilisha, au kuhudumia kifaa hiki. Tazama taarifa ya 1089 kwa ufafanuzi wa mtu aliyeelekezwa au mtu mwenye ujuzi.
Hakuna sehemu zinazoweza kuhudumiwa ndani. Ili kuepuka hatari ya mshtuko wa umeme, usifungue.
Sehemu hii inatoa maelekezo ya usakinishaji, uwekaji nyaya, na uondoaji kwa ajili ya moduli za transceiver za 40-Gigabit Quad Small Form-Factor Pluggable Plus (QSFP+), 100 Gigabit (QSFP28), na 200/400-Gigabit QSFP-DD. Moduli ni vifaa vya ingizo/towe (I/O) vinavyoweza kubadilishwa moto vinavyounganisha saketi ya umeme ya bandari ya moduli ya mfumo na mtandao wa shaba au fiber-optic. Transceiver za macho za 100-Gigabit QSFP28 na 40-Gigabit QSFP+ zinafanana na transceiver ya macho ya QSFP-DD iliyoonyeshwa kwenye mchoro hapa chini.

Mchoro wa 24: Moduli ya Transceiver ya QSFP-DD (ya Macho)

1	Kifungio cha kufunga bale
2	Mwli wa transceiver wa QSFP-DD

Mchoro wa 25: Moduli ya Transceiver ya QSFP-DD (ya Macho)

1	Muunganisho wa umeme kwenye saketi ya moduli

Zana na Vifaa Vinavyohitajika

Unahitaji zana hizi kusakinisha moduli za transceiver:

• Kamba ya mkononi au kifaa kingine cha kuweka msingi cha kibinafsi ili kuzuia matukio ya ESD.
• Mkeka wa antistatic au povu ya antistatic ya kuweka transceiver.
• Zana za kusafisha uso wa mwisho wa fiber-optic na vifaa vya ukaguzi.

Sakinisha Moduli ya Transceiver ya 40-Gigabit QSFP+, 100-Gigabit QSFP28, au 200/400-Gigabit QSFP-DD
Kumbuka Moduli ya transceiver ya QSFP+, QSFP28, au QSFP-DD inaweza kuwa na kifungio cha kufunga bale au kifungio cha kuvuta-kichupo. Taratibu za usakinishaji kwa aina zote mbili za vifungio hutolewa.
Moduli ya transceiver ya QSFP+, QSFP28, au QSFP-DD ni kifaa nyeti kwa umeme tuli. Daima tumia kamba ya mkononi ya ESD au kifaa sawa cha kuweka msingi cha mtu binafsi wakati wa kushughulikia moduli za transceiver za QSFP+, QSFP28, au QSFP-DD au unapogusana na moduli za mfumo.
Ili kusakinisha moduli ya transceiver ya QSFP+, QSFP28, au QSFP-DD, fuata hatua hizi:

1. Ambatanisha kamba ya mkononi ya ESD kwako na sehemu iliyowekwa msingi vizuri kwenye chasi au rack.
2. Ondoa moduli ya transceiver kutoka kwenye ufungaji wake wa kinga.
3. Angalia lebo kwenye mwili wa moduli ya transceiver ili kuhakikisha kuwa una muundo sahihi kwa mtandao wako.
4. Kwa moduli za transceiver, ondoa plagi ya vumbi ya shimo la macho na uweke kando.
5. Kwa moduli za transceiver zilizo na kichupo cha kuvuta, shikilia transceiver ili lebo ya kitambulisho iwe juu.
6. Kwa moduli za transceiver zilizo na kifungio cha kufunga bale, weka kifungio cha kufunga bale kikiwa kimepangwa katika nafasi ya wima.
7. Pangilia moduli ya transceiver mbele ya ufunguzi wa soketi ya transceiver ya moduli na utelezeshe transceiver kwa uangalifu kwenye soketi hadi transceiver iguse kiunganishi cha umeme cha soketi (tazama mchoro hapa chini).
   Mchoro wa 26: Kusakinisha Moduli ya Transceiver ya Bale Clasp QSFP+, QSFP28, au QSFP-DD kwenye N540-24Q8L2DD-SYS

8. Bonyeza kwa uthabiti sehemu ya mbele ya moduli ya transceiver ya QSFP+, QSFP28, au QSFP-DD na kidole gumba chako ili kuweka transceiver kikamilifu kwenye soketi ya transceiver ya moduli.

   Ikiwa kifungio hakijashirikishwa kikamilifu, unaweza kukatisha moduli ya transceiver ya QSFP+, QSFP28, au QSFP-DD kwa bahati mbaya.
9. Kwa moduli za transceiver za macho za QSFP+, QSFP28, au QSFP-DD, sakinisha tena plagi ya vumbi kwenye shimo la macho la transceiver hadi uwe tayari kuambatisha kebo ya kiolesura cha mtandao. Usiondoe plagi ya vumbi hadi uwe tayari kuambatisha kebo ya kiolesura cha mtandao.

Ambatanisha Kebo ya Mtandao wa Macho

Kabla ya kuanza
Kabla ya kuondoa plagi za vumbi na kufanya miunganisho yoyote ya macho, fuata miongozo hii:

• Weka plagi za vumbi za kinga zilizosakinishwa kwenye viunganishi vya kebo ya fiber-optic iliyochomolewa na kwenye mashimo ya macho ya transceiver hadi uwe tayari kufanya muunganisho.
• Kagua na usafishe nyuso za mwisho za kiunganishi cha MPO kabla tu ya kufanya miunganisho yoyote.
• Shika kiunganishi cha MPO kwa nyumba pekee ili kuchomeka au kuchomoa kebo ya fiber-optic.

Kumbuka Moduli za transceiver za 40-Gigabit QSFP+, QSFP28, au QSFP-DD zimefungwa ili kuzuia uingizaji usio sahihi.
Kumbuka Viunganishi vya Multiple-fiber Push-On (MPO) kwenye transceiver za macho za QSFP+, QSFP28, au QSFP-DD vinaunga mkono kebo za kiolesura cha mtandao zilizo na aina za uso zilizong'arishwa bapa za mawasiliano ya kimwili (PC) au mawasiliano ya ziada ya kimwili (UPC). Viunganishi vya MPO kwenye transceiver za macho za QSFP+, QSFP28, au QSFP-DD haviungi mkono kebo za kiolesura cha mtandao zilizo na aina ya uso wa mawasiliano iliyong'arishwa kwa pembe (APC).

Ili kuambatisha kebo ya mtandao wa macho:

1. Ondoa plagi za vumbi kutoka kwa viunganishi vya MPO vya kebo ya kiolesura cha mtandao wa macho. Hifadhi plagi za vumbi kwa matumizi ya baadaye.
2. Kagua na usafishe nyuso za mwisho za fiber-optic za kiunganishi cha MPO.
3. Ondoa plagi za vumbi kutoka kwa mashimo ya macho ya moduli ya transceiver.
4. Ambatisha mara moja viunganishi vya MPO vya kebo ya kiolesura cha mtandao kwenye moduli ya transceiver.

Kuondoa Moduli ya Transceiver ya 40-Gigabit QSFP+, 100-Gigabit QSFP28, au 200/400-Gigabit QSFP-DD

Moduli ya transceiver ya QSFP+, QSFP28, au QSFP-DD ni kifaa nyeti kwa umeme tuli. Daima tumia kamba ya mkononi ya ESD au kifaa sawa cha kuweka msingi cha mtu binafsi wakati wa kushughulikia moduli za transceiver za QSFP+ au QSFP28 au wakati unagusana na moduli.
Ili kuondoa moduli ya transceiver ya QSFP+, QSFP28, au QSFP-DD:

• Kwa moduli za transceiver, ondoa kebo ya kiolesura cha mtandao kutoka kwa kiunganishi cha transceiver.
• Kwa moduli za transceiver zilizo na kifungio cha kufunga bale:

1. Zungusha kifungio cha kufunga bale chini hadi nafasi ya mlalo.
2. Sakinisha mara moja plagi ya vumbi kwenye shimo la macho la transceiver.
3. Shika pande za transceiver na utelezeshe nje ya soketi ya moduli.

• Kwa transceiver zilizo na kichupo cha kuvuta:

1. Sakinisha mara moja plagi ya vumbi kwenye shimo la macho la transceiver.
2. Shika kichupo na uvute kwa upole ili kutoa transceiver kutoka kwenye soketi.
3. Telezesha transceiver nje ya soketi.

Mchoro wa 27: Kuondoa Moduli ya Transceiver ya Bale Clasp QSFP+, QSFP28, au QSFP-DD kutoka N540-24Q8L2DD-SYS

Unganisha Bandari za Kiolesura

Unaweza kuunganisha bandari za kiolesura cha macho kwenye kadi za laini na vifaa vingine kwa muunganisho wa mtandao.

Unganisha Bandari ya Fiber-Optic kwenye Mtandao

Kulingana na muundo wa kadi ya laini unayotumia, unaweza kutumia transceiver za QSFP-DD au QSFP28. Baadhi ya transceiver hufanya kazi na kebo za fiber-optic ambazo unaambatisha kwenye transceiver na transceiver zingine hufanya kazi na kebo za shaba zilizounganishwa awali.

Kuondoa na kusakinisha transceiver kunaweza kufupisha maisha yake muhimu. Usiondoe na kuingiza transceiver zaidi ya inavyohitajika kabisa. Tunapendekeza kwamba ukatishe kebo kabla ya kusakinisha au kuondoa transceiver ili kuzuia uharibifu wa kebo au transceiver.

Tenganisha Bandari za Macho kutoka kwa Mtandao

Unapohitaji kuondoa transceiver za fiber-optic, lazima kwanza uondoe kebo za fiber-optic kutoka kwa transceiver kabla ya kuondoa transceiver kutoka kwa bandari.

Dumisha Transceiver na Kebo za Macho

Ili kudumisha usahihi wa juu wa mawimbi na kuzuia uharibifu wa viunganishi, transceiver na kebo za fiber-optic lazima ziwe safi na bila vumbi. Kupungua (upotezaji wa mwanga) huongezeka kwa uchafuzi na inapaswa kuwa chini ya 0.35 dB.
Zingatia miongozo ifuatayo ya matengenezo:

• Transceiver ni nyeti kwa umeme tuli. Ili kuzuia uharibifu wa ESD, vaa kamba ya mkononi ya kuzuia ESD iliyounganishwa kwenye chasi iliyowekwa msingi.
• Usiondoe na kuingiza transceiver zaidi ya inavyohitajika. Kuondolewa na kuingizwa mara kwa mara kunaweza kufupisha maisha yake muhimu.
• Weka miunganisho yote ya macho ikiwa imefunikwa wakati haitumiki. Safisha kabla ya kutumia ili kuzuia vumbi kukwaruza ncha za kebo ya fiber-optic.
• Usiguse ncha za viunganishi. Kugusa ncha kungeacha alama za vidole na kusababisha uchafuzi mwingine.
• Safisha viunganishi mara kwa mara; mzunguko unaohitajika wa kusafisha unategemea mazingira. Kwa kuongeza, safisha viunganishi ikiwa vimefunuliwa na vumbi au vimeguswa kwa bahati mbaya. Mbinu za kusafisha mvua na kavu zinaweza kuwa na ufanisi; rejelea taratibu za kusafisha muunganisho wa fiber-optic za tovuti yako.
• Kagua mara kwa mara kwa vumbi na uharibifu. Safisha na kisha ukague ncha za fiber chini ya darubini ili kubaini ikiwa uharibifu wowote umetokea.

Pakua mwongozo

Hapa unaweza kupakua toleo kamili la pdf la mwongozo, linaweza kujumuisha maelekezo ya ziada ya usalama, taarifa za udhamini, sheria za FCC, n.k.

Pakua Mwongozo wa Cisco NCS 540

Lugha zinazopatikana
