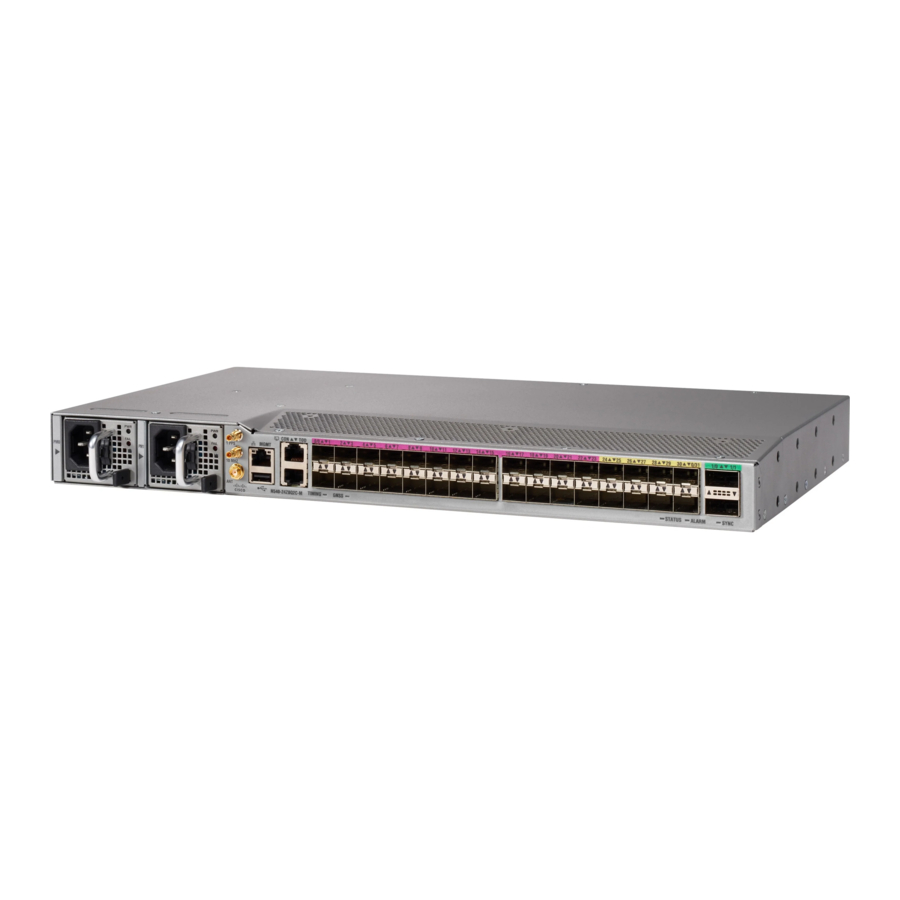

Cisco NCS 540-manual

Installere enheten

Før du begynner på denne oppgaven, må du sørge for at du har lest og forstått sikkerhetsadvarslene i delen Standard Warning Statements i håndboken Safety Warnings.
Merk: Illustrasjonene er kun ment som referanse og kan variere basert på din Cisco NCS 540-rutervariant. Eventuelle forskjeller mellom rutere er forklart.

Installering av Cisco NCS 540-ruteren med høy tetthet involverer disse oppgavene:

• Racketkompatibilitet
• Konfigurere enheten på rack
• Jorde enheten
• Installere AC-strømkablene
• Installere DC-strømkablene
• Retningslinjer for porttilkobling
• Koble til konsollporten
• Koble til Management Ethernet-porten
• Koble til timingkabler
• Koble en kabel til GNSS-antennegrensesnittet
• Installere og fjerne transceivermodul
• Installere og fjerne QSFP+, QSFP28 eller QSFP-DD-transceivermoduler
• Fjerne 40-gigabit QSFP+, 100-gigabit QSFP28 eller 200/400-gigabit QSFP-DD-transceivermodul
• Koble til grensesnittporter
• Vedlikeholde transceivere og optiske kabler

Racketkompatibilitet

Vi anbefaler at du følger disse rackspesifikasjonene.

Racktyper

Figur 1: Rackspesifikasjon EIA (19 tommer og 23 tommer)

Tabell 1: Rackspesifikasjon EIA (19 tommer og 23 tommer)

Posttype	Racktype	Rackfrontåpning (X)	Sentrum-til-sentrum for rackmonteringshull (Y)	Monteringsflensdimensjon (Z)
4-post	19 tommer (48,3 centimeter)	17,75 tommer (45 centimeter)	18,31 tommer (46,5 centimeter)	19 tommer (48,2 centimeter)
2-post
4-post	23 tommer (58,4 centimeter)	21,75 tommer (55,24 centimeter)	22,31 tommer (56,6 centimeter)	23 tommer (58,4 centimeter)
2-post

Figur 2: Racktype med fire poster

Figur 3: Racktype med to poster

Konfigurere enheten på rack

Du kan konfigurere Cisco NCS 540-ruteren med høy tetthet på et rack.

Rackmontering

Enheten leveres med rackmonteringsbraketter som skal festes på sidene av enheten.

Hvis racket er på hjul, må du sørge for at bremsene er aktivert eller at racket er stabilisert på annen måte.

Tabell 2: Cisco N540-24Q8L2DD-SYS-ruterrackmonteringssett

Antall	Delbeskrivelse
2	Rackmonteringsbraketter
8	M4 x 0,7 x 7-mm Phillips flat-head-skruer
4	12–24 x 0,49 tommer L, Philips-panneskruer

1. Fest rackmonteringsbrakettene og kabelføringene til ruteren som følger:
   1. Ruteren har inntaksmoduler på port-siden. Plasser ruteren slik at portene vender mot det kalde området.
   2. Plasser brakettørene vendt forover eller midtre rackmontering, på siden av kabinettet slik at hullene er justert.
   3. Bruk fire M4-skruer for å feste brakettene til kabinettet.
   4. Gjenta trinn 1b og 1c med den andre rackmonteringsbraketten på den andre siden av ruteren.

Figur 4: Installere 19-tommers rackmonteringsbraketter (N540DD-RKM-19)

Rackmontering

Figur 5: Installere kabelføring (N540-CBL-BRKT-FHC) og 19-tommers rackmonteringsbraketter (N540DD-RKM-19) foran

Figur 6: Installere kabelføring (N540-CBL-BRKT-FHC) og 19-tommers rackmonteringsbraketter (N540DD-RKM-19) i midten

Figur 7: Installere kabelføring (N540-CBL-BRKT-FHC) og 19-tommers rackmonteringsbraketter (N540DD-RKM-19) bak

Figur 8: Installere ETSI-rackmonteringsbraketter (N540-RKM-ETSI-FHC)

Figur 9: Installere kabelføring (N540-CBL-BRKT-FHC) og ETSI-rackmonteringsbraketter (N540-RKM-ETSI-FHC) foran

Figur 10: Installere 23-tommers rackmonteringsbraketter (N540-RKM-23-FHC)

Figur 11: Installere kabelføring (N540-CBL-BRKT-FHC) og 23-tommers rackmonteringsbraketter (N540-RKM-23-FHC) foran

Jorde enheten

Før du begynner på denne oppgaven, må du sørge for at du har lest og forstått sikkerhetsadvarslene i delen Preventing ESD Damage i håndboken Safety Warnings.
Før du kobler til strøm eller slår på strømmen til enheten, må du sørge for å gi en tilstrekkelig enhetsjordforbindelse (jord) til enheten.
Denne delen beskriver hvordan du jorder enheten. Jordingskabelskoen er plassert på bakpanelet på enheten.

1. Kontroller at jordkabelen er koblet til toppen av racket og i henhold til lokal praksis.
   Figur 12: Jordingskabelsko


• Fest den ene enden av hyllejordkabelen (kabel nr. 6 AWG) til jordingspunktet på baksiden av kabinettet ved hjelp av den spesifiserte kabelskoen med to hull.
  • Bruk et avisoleringsverktøy for å fjerne omtrent 19 mm (0,75 tommer) av dekselet fra enden av jordingskabelen.
  • Sett den avisolerte enden av jordingskabelen inn i den åpne enden av jordingskabelskoen.
  • Bruk krympeverktøyet for å feste jordingskabelen i jordingskabelskoen.
  • Fjern den selvklebende etiketten fra jordingsputen på kabinettet.
  • Plasser jordingskabelskoen mot jordingsputen slik at det er solid metall-mot-metall-kontakt, og sett inn de to M4-skruene med skiver gjennom hullene i jordingskabelskoen og inn i jordingsputen.
  • Kontroller at kabelskoen og kabelen ikke forstyrrer annet utstyr.
  • Klargjør den andre enden av jordingskabelen og koble den til et passende jordingspunkt på stedet ditt for å sikre tilstrekkelig jordforbindelse.

Installere AC-strømkablene

Erstatt strømforsyning for mer informasjon om installasjon av AC-strømkabler.
Slik installerer du AC-strømkablene i strømforsyningssporene:

1. Koble strømforsyningsledningen til strømforsyningsmodulen.
2. Sett strømforsyningsledningen inn i knytingen [1, 3], og stram knytingen rundt strømforsyningsledningen som vist i [2, 4] i figuren nedenfor.
   Figur 13: Feste AC-strømknyting-og-klips-ledningen

   Merk: Disse bildene er kun for representasjonsformål.

Aktivere en AC-strømforsyningsmodul

Utfør følgende fremgangsmåte for å aktivere en AC-strømforsyning:

Prosedyre

1. Koble strømledningen til strømforsyningen.
2. Koble den andre enden av strømledningen til en AC-inngangsstrømkilde.
3. Bekreft at strømforsyningen fungerer ved å sjekke om den respektive strømforsyningens frontpanel-LED (PM0 eller PM1) lyser grønt.
4. Hvis LED-lampene indikerer et strømproblem, kan du se Feilsøking for feilsøkingsinformasjon.
5. Hvis du også kobler til en redundant AC-strømforsyning, gjentar du disse trinnene for den andre strømkilden.
   Merk
   Hvis du kobler til en redundant AC-strømforsyning, må du sørge for at hver strømforsyning er koblet til en separat strømkilde for å forhindre strømtap i tilfelle strømbrudd.

Installere DC-strømkablene

Merk: Når du installerer DC-strømforsyning, bruk 12AWG, 90 °C temperaturklassifisert kabel. Den anbefalte kabellengden er maksimalt tre meter fra kilden. For lengder opptil fem meter, bruk 10AWG, og for lengder opptil tre meter, bruk 12AWG, 90 °C temperaturklassifisert kabel. For andre lengder, kontakt Cisco.

Merk

• Sørg alltid for at bygningens installasjon for kortslutningsbeskyttelse (overstrøm) ikke overstiger 15 A.
• Vi anbefaler å bruke en effektbryter eller en hurtigvirkende sikring med en maksimal DC-klassifisering på 10 A for overstrømsbeskyttelse.

Merk: DC-kontakten eller rekkeklemmen har en innebygd skrue og burmutter som et dreiemoment på 1,3 til 1,8 N-m kan brukes på.

Figur 14: DC-kontakt med innebygd skrue

A	0,74 tommer (1,88 cm)	C	0,18 tommer (0,46 cm)
B	0,25 tommer (0,64 cm)	D	0,14 tommer (0,36 cm)
M	0,62 tommer (1,58 cm)

Slik fester du DC-strømforsyningene:

1. Finn rekkeklemmekontakten.
2. Sett DC-inngangsstrømkildeledningene inn i rekkeklemmekontakten.
3. Fest DC-strømledningene ved hjelp av de angitte skruene.
4. Bruk en momentnøkkel med skralle for å stramme festeskruen på rekkeklemmekontakten. (Se følgende figur)
   Figur 15: Feste DC-strømforsyningsledningene


Aktivere en DC-strømforsyningsmodul

Utfør følgende fremgangsmåte for å aktivere en DC-strømforsyning:

Prosedyre

1. Fjern tapen fra effektbryterens ruterhåndtak, og gjenopprett strømmen ved å flytte effektbryterens ruterhåndtak til På (|)-posisjon.
2. Bekreft at strømforsyningen fungerer ved å sjekke om den respektive strømforsyningens frontpanel-LED (PM0 eller PM1) lyser grønt.
3. Hvis LED-lampene indikerer problemer med strøm, kan du se Feilsøking.
4. Hvis du også kobler til en redundant DC-strømforsyning, gjentar du disse trinnene for den andre strømkilden.
   Merk
   Hvis du kobler til en redundant DC-strømforsyning, må du sørge for at hver strømforsyning er koblet til en separat strømkilde for å forhindre strømtap i tilfelle strømbrudd.

Retningslinjer for porttilkobling

Avhengig av kabinettet og de installerte linjekortene, kan du bruke pluggbare QSFP56-DD, QSFP28-DD, QSFP28, QSFP, SFP56, SFP28, SFP10, SFP, USB-konsoll og RJ-45-kontakter for å koble portene på linjekortene til andre nettverksenheter.
For å unngå skade på fiberoptiske kabler anbefaler vi at du holder transceiverne frakoblet de fiberoptiske kablene når du installerer transceiveren i linjekortet. Før du fjerner en transceiver fra ruteren, må du fjerne kabelen fra transceiveren.
For å maksimere effektiviteten og levetiden til transceiverne og de optiske kablene, gjør du følgende:

• Bruk en ESD-sikkerhetsarmstropp som er koblet til jord når du håndterer transceivere. Ruteren er vanligvis jordet under installasjonen og har en ESD-port som du kan koble armstroppen til.
• Ikke fjern og sett inn en transceiver oftere enn nødvendig. Gjentatte fjerninger og innsettinger kan forkorte levetiden.
• Hold transceiverne og fiberoptiske kabler rene og støvfrie for å opprettholde høy signalnøyaktighet og for å unngå skade på kontaktene. Demping (tap av lys) økes av forurensning og bør holdes under 0,35 dB.
  • Rengjør disse delene før installasjon for å hindre at støv riper fiberoptiske kabelender.
  • Rengjør kontaktene regelmessig. Hvor ofte det er nødvendig å rengjøre dem, avhenger av miljøet. Rengjør også kontaktene når de utsettes for støv eller berøres utilsiktet. Både våte og tørre rengjøringsteknikker kan være effektive. Se stedets rengjøringsprosedyrer for fiberoptisk tilkobling.
  • Ikke berør endene av kontaktene. Hvis du berører endene, kan du legge igjen fingeravtrykk og forårsake annen forurensning.
• Inspiser rutinemessig for støv og skade. Hvis du mistenker skade, rengjør du og inspiserer fiberender under et mikroskop for å finne ut om skade har oppstått.

Koble til konsollporten

• Ruteren må være fullstendig installert i racket, koblet til en strømkilde og jordet.
• Den nødvendige kablingen for konsoll-, administrasjons- og nettverkstilkoblinger må være tilgjengelig.
  • Nettverkskabling skal allerede være ført til plasseringen av den installerte ruteren.

Før du oppretter en nettverksadministrasjonstilkobling for ruteren eller kobler ruteren til nettverket, må du opprette en lokal administrasjonstilkobling via en konsollterminal og konfigurere en IP-adresse for ruteren. Du kan også bruke konsollen til å utføre følgende funksjoner (som hver kan utføres via administrasjonsgrensesnittet etter at du har opprettet den tilkoblingen):

• Konfigurer ruteren ved hjelp av kommandolinjegrensesnittet (CLI).
• Overvåk nettverksstatistikk og feil.
• Konfigurer SNMP-agentparametere (Simple Network Management Protocol).
• Last ned programvareoppdateringer.

Systemkonsollporten er et RJ-45-uttak eller en USB-konsoll for å koble en dataterminal for å utføre den første konfigurasjonen av ruteren.

Figur 16: Koble USB-konsollkabelen til fronten av kabinettet

1

USB Type-A-kontakt

2

USB-kabel

Figur 17: Koble RJ-45-konsollkabelen til RJ-45-konsollporten på baksiden av kabinettet

1

RJ-45-konsollport

2

RJ-45-konsollkabel

Følg denne prosedyren for å koble en dataterminal til konsollporten:

1. Still terminalen inn på disse driftsverdiene: 115 200 bps, 8 databiter, ingen paritet og to stoppebiter.
2. Fest terminalenden av kabelen til grensesnittporten på dataterminalen.
3. Fest den andre enden av kabelen til konsollporten.

Tabell 3: RJ-45 rett gjennom kabelpinnekonfigurasjoner

RJ-45-pinne	Signal
1	—
2	—
3	Tx
4	Jord (GND)
5	GND
6	Rx
7	—
8	—

Koble til Management Ethernet-porten

Du må fullføre den første ruterkonfigurasjonen.
Management Ethernet-porten gir out-of-band administrasjon, som gjør at du kan bruke kommandolinjegrensesnittet (CLI) til å administrere ruteren via IP-adressen. Denne porten bruker en 10/100/1000 Ethernet-tilkobling med et RJ-45-grensesnitt.
Merk For å unngå en IP-adressekonflikt må du ikke koble til Management Ethernet-porten før den første konfigurasjonen er fullført.
For å koble kabler til systemadministrasjonsporten, kobler du kategori 5-kabler direkte til RJ-45-uttaket på Management Ethernet-porten.

Figur 18: Management Ethernet-port

Merk For å overholde GR-1089-CORE, må port(ene) i bygningen bruke skjermet kabling eller ledninger i bygningen som er jordet i begge ender.

1. Koble kabelen direkte til RJ-45-uttaket.
2. Koble nettverksenden av RJ-45-kabelen til en svitsj, hub, repeater eller annet eksternt utstyr.

Koble til tidtakingskabler

Følgende avsnitt beskriver hvordan du kobler til tidtakingskabler.

Koble en kabel til inngangsporten 10 MHz eller 1 PPS

1. Koble den ene enden av en mini-koakskabel til tidtakingsenheten.
2. Koble den andre enden av mini-koakskabelen til 10MHz- eller 1PPS-porten på ruteren.

Fremgangsmåte

1. Koble den ene enden av en mini-koakskabel til slaveenheten.
2. Koble den andre enden av mini-koakskabelen til 10MHz- eller 1PPS-porten på ruteren.

Koble en kabel til GNSS-antenneporten

1. Koble den ene enden av en skjermet koaksialkabel til GNSS RF IN-porten.
2. Koble den andre enden av den skjermede koaksialkabelen til GNSS-antennen etter den primære beskyttelsen.
   Merk GNSS RF In-porten skal ha en primær beskyttelse installert for å oppfylle de lokale sikkerhetsretningslinjene.
   GNSS RF In-koaksialkabelens skjold må være koblet til Facility Equipment Ground gjennom kabinettet. Kabinettet må ha jordledningen koblet til Facility Equipment Ground.

Figur 19: GNSS-mottaker

Installere og fjerne transceivermodul

Denne delen viser hvordan du installerer og fjerner transceivermodulen.

Sikkerhetsforanstaltninger for installasjon og fjerning av modul

Sørg for å overholde følgende sikkerhetsforanstaltninger når du arbeider på kabinettet.

Erklæring 1006—Kabinettadvarsel for rackmontering og service
For å forhindre personskade ved montering eller service av denne enheten i et rack, må du ta spesielle forholdsregler for å sikre at systemet forblir stabilt. Følgende retningslinjer er gitt for å sikre din sikkerhet:

• Denne enheten bør monteres nederst i racket hvis det er den eneste enheten i racket.
• Når du monterer denne enheten i et delvis fylt rack, må du laste racket fra bunnen til toppen med den tyngste komponenten nederst i racket.
• Hvis racket er utstyrt med stabiliseringsanordninger, må du installere stabilisatorene før du monterer eller utfører service på enheten i racket.

Erklæring 1008—Laserprodukt klasse 1
Dette produktet er et laserprodukt i klasse 1.

Erklæring 1089—Definisjoner av instruert og fagkyndig person
En instruert person er en person som har blitt instruert og opplært av en fagkyndig person og tar de nødvendige forholdsregler ved arbeid med utstyr.
En fagkyndig person eller kvalifisert personell er en person som har opplæring eller erfaring i utstyrsteknologi og forstår potensielle farer ved arbeid med utstyr.
Det er ingen deler som kan repareres inni. Ikke åpne for å unngå risiko for elektrisk støt.

Erklæring 1090—Installasjon av fagkyndig person
Bare en fagkyndig person skal ha lov til å installere, erstatte eller utføre service på dette utstyret. Se erklæring 1089 for definisjonen av en fagkyndig person.
Det er ingen deler som kan repareres inni. Ikke åpne for å unngå risiko for elektrisk støt.

Installere og fjerne SFP56-, SFP28-, SFP10- og SFP-moduler

Før du fjerner eller installerer en SFP56-, SFP28-, SFP10- og SFP-modul, må du lese installasjonsinformasjonen i denne delen.

Erklæring 1055—Laser klasse 1/1M
Det finnes usynlig laserstråling. Ikke utsett brukere av teleskopisk optikk for dette. Dette gjelder for laserprodukter i klasse 1/1M.


Erklæring 1056—Uterminert fiberkabel
Usynlig laserstråling kan sendes ut fra enden av den uterminerte fiberkabelen eller kontakten. Ikke se direkte med optiske instrumenter. Å se laserutgangen med visse optiske instrumenter, for eksempel luper, forstørrelsesglass og mikroskoper, innenfor en avstand på 100 mm, kan utgjøre en fare for øynene.

Beskytt linjekortet ved å sette inn et rent SFP56-, SFP28-, SFP10- og SFP-moduldeksel, vist i figuren nedenfor, i den optiske modulholderen når det ikke er installert noen SFP56-, SFP28-, SFP10- og SFP-modul.

Figur 20: SFP56-, SFP28-, SFP10- og SFP-moduldeksel


Beskytt SFP56-, SFP28-, SFP10- og SFP-modulene ved å sette inn rene støvdeksler i dem etter at kablene er fjernet. Sørg for å rengjøre de optiske overflatene på fiberkablene før du plugger dem tilbake i de optiske portene på en annen modul. Unngå å få støv og andre forurensninger inn i de optiske portene til SFP56-, SFP28-, SFP10- og SFP-modulene, fordi optikken ikke fungerer som den skal når den er blokkert av støv.

Vi anbefaler på det sterkeste at du ikke installerer eller fjerner SFP56-, SFP28-, SFP10- og SFP-modulen med fiberoptiske kabler koblet til den på grunn av faren for å skade kabelen, kabelkontakten eller de optiske grensesnittene i modulen. Koble fra alle kabler før du fjerner eller installerer en SFP56-, SFP28-, SFP10- og SFP-modul. Fjerning og innsetting av en modul kan forkorte levetiden; så du bør ikke fjerne og sette inn moduler mer enn det som er absolutt nødvendig.
Merk Når du installerer en SFP56-, SFP28-, SFP10- og SFP-modul, vil du høre et klikk når den trekantede pinnen på bunnen av modulen smekker på plass i hullet i beholderen. Klikket indikerer at modulen er riktig plassert og sikret i beholderen. Kontroller at modulene er fullstendig plassert og sikret i sine tildelte beholdere på linjekortet ved å trykke bestemt på hver SFP56-, SFP28-, SFP10- og SFP-modul.

Bøylelås SFP56-, SFP28-, SFP10- og SFP-modul

Bøylelås SFP56-, SFP28-, SFP10- og SFP-modulen har en lås som du bruker til å fjerne eller installere modulen. (Se figuren nedenfor.)

Figur 21: Bøylelås SFP56-, SFP28-, SFP10- og SFP-modul

Installere en bøyle SFP56-, SFP28-, SFP10- og SFP-modul

Slik installerer du denne typen SFP56-, SFP28-, SFP10- og SFP-modul:

1. Fest en ESD-forebyggende håndledds- eller ankelstropp og følg bruksanvisningen.
2. Lukk bøylelåsen før du setter inn SFP56-, SFP28-, SFP10- og SFP-modulen.
3. Juster SFP56-, SFP28-, SFP10- og SFP-modulen med porten og skyv den inn i porten. (Se figuren nedenfor.)

Figur 22: Installere en bøylelås SFP56-, SFP28-, SFP10- og SFP-modul i en port på ruteren

Merk Når du installerer en SFP56-, SFP28-, SFP10- og SFP-modul, bør du høre et klikk når den trekantede pinnen på bunnen av SFP56-, SFP28-, SFP10- og SFP-modulen smekker på plass i hullet i beholderen. Dette klikket indikerer at modulen er riktig plassert og sikret i beholderen. Kontroller at SFP56-, SFP28-, SFP10- og SFP-modulene er fullstendig plassert og sikret i sine tildelte beholdere på linjekortet ved å trykke bestemt på hver SFP56-, SFP28-, SFP10- og SFP-modul.

Fjerne en bøylelås SFP56-, SFP28-, SFP10- og SFP-modul

Slik fjerner du denne typen SFP56-, SFP28-, SFP10- og SFP-modul:

1. Fest en ESD-forebyggende håndledds- eller ankelstropp og følg bruksanvisningen.
2. Koble fra og fjern alle grensesnittkabler fra portene; noter de nåværende tilkoblingene til kablene til portene på linjekortet.
3. Åpne bøylelåsen på SFP56-, SFP28-, SFP10- og SFP-modulen med pekefingeren, som vist i figuren nedenfor. Hvis bøylelåsen er hindret og du ikke kan åpne den, bruker du pekefingeren, en liten flat skrutrekker eller et annet langt, smalt instrument for å åpne bøylelåsen.
4. Grip SFP56-, SFP28-, SFP10- og SFP-modulen mellom tommel og pekefinger og fjern den forsiktig fra porten, som vist i figuren nedenfor.
   Merk Denne handlingen må utføres under din første forekomst. Etter at alle porter er fylt ut, er dette kanskje ikke mulig.
   Figur 23: Fjerne en bøylelås SFP56-, SFP28-, SFP10- og SFP-modul på ruteren

5. Plasser SFP56-, SFP28-, SFP10- og SFP-modulen du fjernet på en antistatisk matte, eller plasser den umiddelbart i en statisk skjermingspose hvis du planlegger å returnere den til fabrikken.
6. Beskytt linjekortet ved å sette inn et rent SFP56-, SFP28-, SFP10- og SFP-moduldeksel i den optiske modulholderen når det ikke er installert noen SFP56-, SFP28-, SFP10- og SFP-modul.

Installere og fjerne QSFP+, QSFP28 eller QSFP-DD-transceivermoduler

Før du fjerner eller installerer en QSFP+, QSFP28- eller QSFP-DD-modul, bør du lese installasjonsinformasjonen i denne delen.

Erklæring 1073—Ingen deler brukeren kan reparere
Det er ingen deler som kan repareres inni. For å unngå fare for elektrisk støt må du ikke åpne den.

Erklæring 1089—Definisjoner av instruert og kvalifisert person
En instruert person er en som har blitt instruert og trent av en kvalifisert person, og som tar de nødvendige forholdsregler når de arbeider med utstyr.
En kvalifisert person eller kvalifisert personell er en som har opplæring eller erfaring i utstyrsteknologien og forstår potensielle farer ved arbeid med utstyr.
Det er ingen deler som kan repareres inni. For å unngå fare for elektrisk støt må du ikke åpne den.

Erklæring 1090—Installasjon av kvalifisert person
Kun en kvalifisert person skal ha tillatelse til å installere, erstatte eller utføre service på dette utstyret. Se erklæring 1089 for definisjonen av en kvalifisert person.
Det er ingen deler som kan repareres inni. For å unngå fare for elektrisk støt må du ikke åpne den.

Erklæring 1091—Installasjon av en instruert person
Kun en instruert person eller kvalifisert person skal ha tillatelse til å installere, erstatte eller utføre service på dette utstyret. Se erklæring 1089 for definisjonen av en instruert eller kvalifisert person.
Det er ingen deler som kan repareres inni. For å unngå fare for elektrisk støt må du ikke åpne den.
Denne delen inneholder instruksjoner for installasjon, kabling og fjerning av 40-gigabit Quad Small Form-Factor Pluggable Plus (QSFP+), 100 gigabit (QSFP28) og 200/400-gigabit QSFP-DD-transceivermoduler. Modulene er hot-swappable inngangs-/utgangsenheter (I/O) som kobler systemets modulport elektriske kretser med enten et kobber- eller fiberoptisk nettverk. 100-gigabit QSFP28 og 40-gigabit QSFP+-optiske transceivere ligner QSFP-DD-optisk transceiver vist i figuren nedenfor.

Figur 24: QSFP-DD-transceivermodul (optisk)

1	Sperre for bøylespenne
2	QSFP-DD-transceiverkropp

Figur 25: QSFP-DD-transceivermodul (optisk)

1	Elektrisk tilkobling til modulkretsen

Nødvendige verktøy og utstyr

Du trenger disse verktøyene for å installere transceivermodulene:

• Håndleddsstropp eller annen personlig jordingsenhet for å forhindre ESD-hendelser (elektrostatisk utladning).
• Antistatisk matte eller antistatisk skum for å plassere transceiveren på.
• Rengjøringsverktøy og inspeksjonsutstyr for fiberoptiske endeflater.

Installere 40-gigabit QSFP+, 100-gigabit QSFP28 eller 200/400-gigabit QSFP-DD-transceivermodul
Merk QSFP+-, QSFP28- eller QSFP-DD-transceivermodulen kan ha enten en bøylespennelås eller en trekktapplås. Installasjonsprosedyrer for begge typer låser er angitt.
QSFP+-, QSFP28- eller QSFP-DD-transceivermodulen er en statisk sensitiv enhet. Bruk alltid en ESD-håndleddsstropp eller lignende individuell jordingsenhet når du håndterer QSFP+-, QSFP28- eller QSFP-DD-transceivermoduler eller kommer i kontakt med systemmoduler.
Følg disse trinnene for å installere en QSFP+-, QSFP28- eller QSFP-DD-transceivermodul:

1. Fest en ESD-håndleddsstropp til deg selv og et riktig jordet punkt på kabinettet eller stativet.
2. Fjern transceivermodulen fra beskyttelsesemballasjen.
3. Kontroller etiketten på transceivermodulkroppen for å bekrefte at du har riktig modell for nettverket ditt.
4. For transceivermoduler, fjern støvpluggen for optisk hull og sett den til side.
5. For transceivermoduler utstyrt med en trekktapp, hold transceiveren slik at identifikasjonsetiketten er på toppen.
6. For transceivermoduler utstyrt med en bøylespennelås, hold bøylespennen justert i en vertikal posisjon.
7. Juster transceivermodulen foran modulens transceiverkontaktåpning, og skyv transceiveren forsiktig inn i kontakten til transceiveren får kontakt med kontaktens elektriske kontakt (se figuren nedenfor).
   Figur 26: Installere en bøylespenne QSFP+-, QSFP28- eller QSFP-DD-transceivermodul på N540-24Q8L2DD-SYS

8. Trykk bestemt på forsiden av QSFP+-, QSFP28- eller QSFP-DD-transceivermodulen med tommelen for å sette transceiveren helt inn i modulens transceiverkontakt.

   Hvis låsen ikke er helt koblet inn, kan du ved et uhell koble fra QSFP+-, QSFP28- eller QSFP-DD-transceivermodulen.
9. For optiske QSFP+-, QSFP28- eller QSFP-DD-transceivermoduler, installer støvpluggen tilbake i transceiverens optiske hull til du er klar til å feste nettverksgrensesnittkabelen. Ikke fjern støvpluggen før du er klar til å feste nettverksgrensesnittkabelen.

Koble til den optiske nettverkskabelen

Før du begynner
Før du fjerner støvpluggene og foretar noen optiske tilkoblinger, følger du disse retningslinjene:

• La de beskyttende støvpluggene være installert i de frakoblede fiberoptiske kabelkontaktene og i transceiverens optiske hull til du er klar til å opprette en tilkobling.
• Inspiser og rengjør endeflatene på MPO-kontakten rett før du oppretter tilkoblinger.
• Grip MPO-kontakten kun i huset for å koble til eller fra en fiberoptisk kabel.

Merk 40-gigabit QSFP+-, QSFP28- eller QSFP-DD-transceivermoduler er nøklet for å forhindre feil innsetting.
Merk Multiple-fiber Push-On (MPO)-kontaktene på de optiske QSFP+-, QSFP28- eller QSFP-DD-transceiverne støtter nettverksgrensesnittkabler med enten fysisk kontakt (PC) eller ultra-fysisk kontakt (UPC) flatpolerte flatetyper. MPO-kontaktene på de optiske QSFP+-, QSFP28- eller QSFP-DD-transceiverne støtter ikke nettverksgrensesnittkabler med en vinkelpolert kontakt (APC)-flatetype.

Slik kobler du til den optiske nettverkskabelen:

1. Fjern støvpluggene fra MPO-kontaktene på den optiske nettverksgrensesnittkabelen. Ta vare på støvpluggene for fremtidig bruk.
2. Inspiser og rengjør fiberoptiske endeflater på MPO-kontakten.
3. Fjern støvpluggene fra transceivermodulens optiske hull.
4. Fest nettverksgrensesnittkabelens MPO-kontakter umiddelbart til transceivermodulen.

Fjerne 40-gigabit QSFP+, 100-gigabit QSFP28 eller 200/400-gigabit QSFP-DD-transceivermodul

QSFP+-, QSFP28- eller QSFP-DD-transceivermodulen er en statisk sensitiv enhet. Bruk alltid en ESD-håndleddsstropp eller lignende individuell jordingsenhet når du håndterer QSFP+- eller QSFP28-transceivermoduler, eller når du kommer i kontakt med moduler.
Slik fjerner du en QSFP+-, QSFP28- eller QSFP-DD-transceivermodul:

• For transceivermoduler kobler du nettverksgrensesnittkabelen fra transceiverkontakten.
• For transceivermoduler utstyrt med en bøylespennelås:

1. Roter bøylespennen ned til horisontal posisjon.
2. Installer støvpluggen umiddelbart i transceiverens optiske hull.
3. Grip sidene av transceiveren og skyv den ut av modulkontakten.

• For transceivere utstyrt med en trekktapplås:

1. Installer støvpluggen umiddelbart i transceiverens optiske hull.
2. Grip tappen og trekk forsiktig for å frigjøre transceiveren fra kontakten.
3. Skyv transceiveren ut av kontakten.

Figur 27: Fjerne en bøylespenne QSFP+-, QSFP28- eller QSFP-DD-transceivermodul fra N540-24Q8L2DD-SYS

Koble til grensesnittporter

Du kan koble optiske grensesnittporter på linjekort med andre enheter for nettverkstilkobling.

Koble en fiberoptisk port til nettverket

Avhengig av hvilken linjekortmodell du bruker, kan du bruke enten QSFP-DD- eller QSFP28-transceivere. Noen transceivere fungerer med fiberoptiske kabler som du fester til transceiverne, og andre transceivere fungerer med forhåndsmonterte kobberkabler.

Hvis du fjerner og installerer en transceiver, kan det forkorte levetiden. Ikke fjern og sett inn transceivere mer enn det som er helt nødvendig. Vi anbefaler at du kobler fra kabler før du installerer eller fjerner transceivere for å unngå å skade kabelen eller transceiveren.

Koble fra optiske porter fra nettverket

Når du trenger å fjerne fiberoptiske transceivere, må du først fjerne de fiberoptiske kablene fra transceiveren før du fjerner transceiveren fra porten.

Vedlikeholde transceivere og optiske kabler

For å opprettholde høy signalnøyaktighet og for å forhindre skade på kontaktene, må transceivere og fiberoptiske kabler holdes rene og fri for støv. Demping (tap av lys) økes ved forurensning og bør være under 0,35 dB.
Vurder følgende vedlikeholdsretningslinjer:

• Transceivere er statisk sensitive. For å forhindre ESD-skade bør du bruke en ESD-forebyggende håndleddsstropp som er koblet til det jordede kabinettet.
• Ikke fjern og sett inn en transceiver mer enn det som er nødvendig. Gjentatte fjerninger og innsettinger kan forkorte levetiden.
• Hold alle optiske tilkoblinger dekket når de ikke er i bruk. Rengjør dem før bruk for å hindre at støv riper opp endene på den fiberoptiske kabelen.
• Ikke berør endene på kontakter. Hvis du berører endene, vil det etterlate fingeravtrykk og forårsake annen forurensning.
• Rengjør kontaktene regelmessig; den nødvendige rengjøringsfrekvensen avhenger av miljøet. I tillegg rengjør du kontaktene hvis de utsettes for støv eller har blitt berørt ved et uhell. Både våte og tørre rengjøringsteknikker kan være effektive; se stedets rengjøringsprosedyrer for fiberoptisk tilkobling.
• Inspiser rutinemessig for støv og skade. Rengjør og inspiser deretter fiberender under et mikroskop for å avgjøre om det har oppstått skade.

Last ned manual

Her kan du laste ned fullstendig pdf-versjon av manualen, den kan inneholde ytterligere sikkerhetsinstruksjoner, garantiinformasjon, FCC-regler, etc.

Last ned Cisco NCS 540-manual

Tilgjengelige språk
