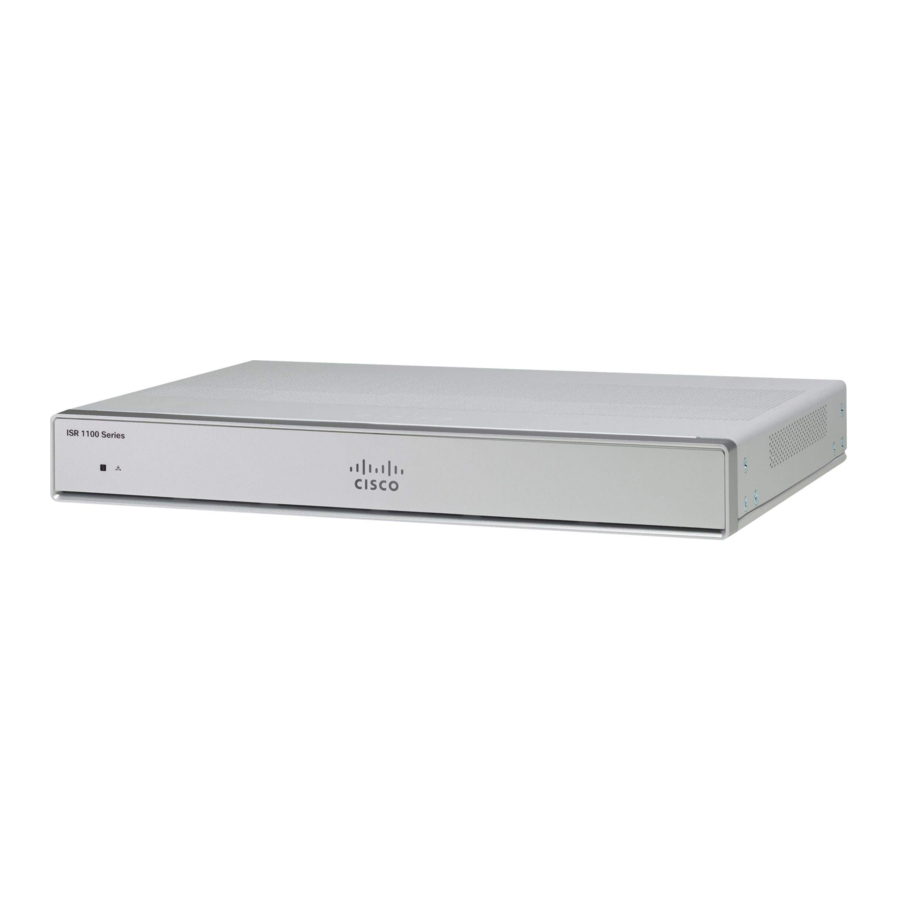

Cisco 1000-serien – brukermanual

Bytte ut kabinettdekslene for C111X og C1111x

Cisco 1100-serien integrerte tjenester-rutere har interne moduler og feltutskiftbare enheter (FRU) som raskt og enkelt kan fjernes og byttes ut uten at hele ruteren må sendes inn for reparasjon.

For å få tilgang til de interne modulene på ruteren må du først fjerne kabinettdekselet. Se instruksjonene nedenfor om hvordan du fjerner og senere setter på kabinettdekselet på ruteren.

Bare opplært og kvalifisert personell skal ha tillatelse til å installere, bytte ut eller utføre service på dette utstyret. Erklæring 1030

Cisco 1100 Series ISR-er har avtakbare deksler. Ikke kjør ruterne uten dekslet. Hvis du gjør det, kan ruteren overopphetes veldig raskt.

Bruk en Phillips-skrutrekker nummer 2 til å utføre følgende oppgaver.

Fjerne dekselet

trinn 1 og 2:
Fjern de 14 skruene fra hver side av dekselet.

Trinn 1: Les sikkerhetsadvarslene og koble fra strømforsyningen før du utfører noen modulutskifting.

Trinn 2: Bekreft at ruteren er slått av og koblet fra strømforsyningen.

Trinn 3: Koble fra alle portkabler som er koblet til ruteren. Pass på at du ikke arbeider på ruteren med kabler som fortsatt er koblet til ruteren i tilfelle lyn eller overspenning.

Trinn 4: Installatøren må koble fra alle kabler som er koblet til systemet.

Trinn 5: Plasser kabinettet på en flat overflate.

Trinn 6: Fjern de 14 dekselskruene på de to sidene av ruterdekselet. Se figur.

Trinn 7: Skyv dekselet fra rammesiden til I/O-siden til det stopper.

Trinn 8: Trekk dekselet vertikalt for å koble det fra kabinettet.

Sette på dekselet

Slik setter du på dekselet:

Dekslene er en integrert del av produktsikkerheten. Ikke bruk enheten uten dekslene installert. Erklæring 1077.

1 og 2: Sett på de 14 skruene på hver side av dekselet.

Trinn 1: Les sikkerhetsadvarslene og koble fra strømforsyningen før du utfører noen modulutskifting.

Trinn 2: Bekreft at ruteren er slått av og koblet fra strømforsyningen.

Trinn 3: Koble fra alle portkabler som er koblet til ruteren. Pass på at du ikke arbeider på ruteren med kabler som fortsatt er koblet til ruteren i tilfelle lyn eller overspenning.

Trinn 4: Plasser kabinettet på en flat overflate.

Trinn 5: Juster krokene på dekselet med sporene på kabinettbunnen, og senk dekselet ned på kabinettbunnen.

Trinn 6: Skyv dekselet fra I/O-siden til rammesiden.

Trinn 7: Installer de fjorten skruene på begge sider av kabinettet. Stram til 6–8 tommer.

Eksterne moduler

Cisco 1100-serien integrerte tjenester-rutere har eksterne moduler og feltutskiftbare enheter (FRU) som raskt og enkelt kan fjernes og byttes ut uten at hele ruteren må sendes inn for reparasjon.

Denne delen beskriver hvordan du installerer eksterne moduler og FRU-er i Cisco 1100 Series ISR-er. Informasjonen finnes i følgende avsnitt:

Bare opplært og kvalifisert personell skal ha tillatelse til å installere, bytte ut eller utføre service på dette utstyret. Erklæring 1030.

Finne eksterne spor for moduler

Denne delen beskriver plasseringene til eksterne moduler på ruterens hovedkort.

Installere og fjerne Small Form Pluggable-moduler

Denne delen beskriver hvordan du installerer og fjerner SFP-moduler (Small Form Pluggable) i Cisco 1100 Series ISR-er. Informasjonen finnes i følgende avsnitt:

Optiske pluggbare moduler samsvarer med IEC 60825-1 Ed. 3 og 21 CFR 1040.10 og 1040.11 med eller uten unntak for samsvar med IEC 60825-1 Ed. 3 som beskrevet i Laser Notice No. 56, datert 8. mai 2019.

Installere Small Form Pluggable-modul

Denne delen beskriver hvordan du installerer valgfrie SFP-moduler (small-form-factor pluggable) i Cisco ISR1000-serien integrerte tjenester-rutere for å gi optisk Gigabit Ethernet-tilkobling.

Bare SFP-moduler som er sertifisert av Cisco og som samsvarer med IEC 60825-1:2014, støttes på disse ruterne. For mer informasjon, se SFPer som støttes på Cisco 1100 ISRer.

Merk
SFP-modulen-GLC-GE-100FX V01 støttes ikke på Cisco111x-serien.

Laserprodukt i klasse 1. Erklæring 1008.

Optiske pluggbare moduler samsvarer med IEC 60825-1 Ed. 3 og 21 CFR 1040.10 og 1040.11 med eller uten unntak for samsvar med IEC 60825-1 Ed. 3 som beskrevet i Laser Notice No. 56, datert 8. mai 2019.

Fjerne Small Factor Pluggable-modul

Slik fjerner du en SFP-modul (small factor pluggable) fra kabinettet:

Trinn 1: Koble fra alle kabler fra SFP.

Trinn 2: Koble fra SFP-låsen.

Merk: SFP-moduler bruker forskjellige låsedesign for å feste modulen i SFP-porten. For informasjon om SFP-teknologitype og -modell, se etiketten på siden av SFP-modulen.

Tips: Bruk en penn, skrutrekker eller et annet lite, rett verktøy til å løsne en bøylelås forsiktig hvis du ikke når den med fingrene.

Trinn 3: Grip tak i SFP-en på begge sider og fjern den fra kabinettet.

Installere en LTE-modul som kan kobles til

For å redusere risikoen for elektrisk støt, må kabinettet til dette utstyret kobles til permanent jord under normal bruk. Utsagn 445

Blanke frontplater og dekselpaneler har tre viktige funksjoner: de hindrer eksponering for farlige spenninger og strømmer inne i kabinettet, de inneholder elektromagnetisk interferens (EMI) som kan forstyrre annet utstyr, og de styrer strømmen av kjøleluft gjennom kabinettet. Ikke bruk systemet med mindre alle kort, frontplater, frontdeksler og bakdeksler er på plass. Utsagn 1029.

Bare opplært og kvalifisert personell skal ha lov til å installere, erstatte eller utføre service på dette utstyret. Utsagn 1030.

Optiske moduler som kan kobles til, er i samsvar med IEC 60825-1 Ed. 3 og 21 CFR 1040.10 og 1040.11 med eller uten unntak for samsvar med IEC 60825-1 Ed. 3 som beskrevet i Laser Notice No. 56, datert 8. mai 2019. Utsagn 1255.

LTE Pluggables	LTE Pluggable Technology
P-LTEA-EA	3.0 LTEEA (CAT6)
P-LTEA-LA	3.0 LTELA (CAT6)
P-LTEAP18-G	Pro (CAT18)
P-LTE-VZ	System og reserve CAT4 LTE Pluggable
P-LTE-US	System og reserve CAT4 LTE Pluggable
P-LTE-GB	System og reserve CAT4 LTE Pluggable
P-LTE-JN	WP7605-G LTE CAT4
P-LTE-IN	WP7608-G LTE CAT4
P-LTE-MNA	WP7610-G LTE CAT4

Installere en LTE-modul som kan kobles til, på en C1101-4P

Følg disse trinnene for å sette inn LTE-modulen som kan kobles til, i ruteren:

Trinn 1: Sett inn og skyv deretter LTE-modulen som kan kobles til, forsiktig inn i sporet som kan kobles til, på C1101-4P til den sitter godt fast.

Trinn 2: Stram skruen, anbefalt moment er 10–12 in-lb.

Figur 1: LTE-modul – C1101-4P

Element	Beskrivelse
1	GPS-antenne
2	LTE-antenne
3	Jordingsklakk
4	Kensingston-låsespor

Figur 2: LTE-modul – C1127X-8PLTEP

Element	Beskrivelse
1	GPS-antenne
2	LTE-antenne
3	Jordingsklakk
4	Kensingston-låsespor

Figur 3: LTE-modul – C1118-8PLTEAP

Element	Beskrivelse
1	Mini-PCIE
2	Felles varmespreder + termisk grensesnitt
3	I/U
4	Kabinettbase for å støtte 4-antenne
5	4-1 SMA-MHF4-kabelsett
6	SMA Diversity-antenne for brukervennlighet og tilgang til Micro-USB-port

Figur 4: LTE-modul – C1118-8PLTEAP bakpanel

Figur 5: C1118-8PLTEAP med Micro-SIM-spor

Denne delen beskriver hvordan du setter inn et Micro-SIM-kort i en LTE-modul som kan kobles til.
Slik setter du inn Micro-SIM-kortene i en LTE-modul som kan kobles til:

Merk:
Sørg for å bruke riktig verktøy for å fjerne Micro-SIM-døren.

1. Plasser modulen som kan kobles til, på undersiden, fjern SIM-dørskruen, bruk en Philips-skrutrekker nr. 1 for å fjerne skruene, og fjern deretter Micro-SIM-dekselet forsiktig fra modulen som kan kobles til.

   Ikke berør noen del av det eksponerte PCB-kretsområdet når Micro-SIM-dekselet er fjernet.
2. I figuren viser trinn 2 nedenfor Micro-SIM-spor 1 (etikett 1) og Micro-SIM-spor 0 (etikett 2).
3. Skyv hvert Micro-SIM-kort (etikett 3) inn i sporet til det klikker. Fest Micro-SIM-dekselet med en skrue, bruk en Philips-skrutrekker nummer 1 for å feste skruen på Micro-SIM-dekselet. Anbefalt moment er 2,8–3,8 tommer LBF.
4. Du har nå satt inn Micro-SIM-kortene i LTE-modulen som kan kobles til. Merkingen på Mirco-SIM-døren skal stemme overens med Micro-SIM0 på modulen som kan kobles til, med pilen pekende oppover.

Figur 6: Sett inn Micro-SIM-kortene

Installere et Micro-SIM-kort i en USB LTE-dongel

Denne delen beskriver hvordan du setter inn et micro-SIM-kort i en USB LTE-dongel i en C1101-4P-ruter.

Figur 7: Micro-SIM-kortspor med støvdeksel

Trinn 1
Følg disse trinnene for å sette inn et micro-SIM-kort i en USB LTE-dongel:

1. Trykk for å åpne den beskyttende hetten for micro-SIM på USB-dongelen, sett micro-SIM-kortet forsiktig inn med kanten orientert som vist på figuren til SIM-kortet sitter i sokkelen.
2. Trykk for å lukke den beskyttende hetten for micro-SIM på USB-en for å lukke sporet.

Trinn 2
Følg disse trinnene for å fjerne et micro-SIM-kort i en USB LTE-dongel:

1. Trykk for å åpne støvdekselet, og skyv deretter micro-SIM-kortet forsiktig for å skyve kortet ut av SIM-sporet.
2. Trykk for å lukke den beskyttende hetten for micro-SIM på USB-en for å lukke sporet.

Merk
Antenneorienteringen må kanskje justeres for optimal ytelse.

Utfør følgende trinn for å sette inn USB LTE-dongelen med SIM-kortet i et horisontalt spor på bakpanelet på en C110x-serieruter:

1. Kontroller at micro-SIM-kortet er installert i LTE USB-dongelen.
2. Plugg LTE USB-dongelen inn i magnetfestet.
3. Fest magnetfestet i USB-porten på metallfrontpanelet på C1101-4P.

Nummer	Beskrivelse
1	Støttering
2	Magnet
3	Utvid utover 30 mm
4	Retning for tilkobling

Nummer	Beskrivelse
1	Støttering
2	Dongelfeste med magnet
3	Ruter-C1101-4PLTEPW

Følg samme prosedyre for å installere USB LTE-dongelen på rutere med et vertikalt USB-spor.

Instruksjoner for montering av antenne

Denne delen beskriver hvordan du monterer antennen på Cisco 1000 Series ISR-er. Informasjonen finnes i følgende avsnitt:

Rackmontering av antennen

Følg disse trinnene for å installere antennen på et rack:

Alternativ A – Rackmontering i en annen høyde med plattformen

Trinn 1: Plukk opp R-brakettene (700-121611-01)
Trinn 2: Plasser og fest braketten på et passende sted på racket ved hjelp av to skruer
Trinn 3: Stram skruen, anbefalt moment er 10–12 in-lb.

Alternativ A – Rackmontering i samme høyde med plattformen

Trinn 1: Plukk opp R-brakettene (700-121611-01) Plasser og fest braketten på et passende sted på racket ved hjelp av to skruer.
Trinn 2: Stram skruen, anbefalt moment er 10–12 in-lb.

Begge alternativene – A og B – bør følge disse gjenværende trinnene for å fullføre monteringsprosedyren:

1. Monter dongel, USB, kabel og antenne sammen på forhånd.
2. Plukk opp veggmonteringsbraketten (700-121609-01) og 2 SKRUER (48-0580-01).
3. Juster og fest skruene.
4. Plugg USB-kabelen til USB-porten på kabinettet for å fullføre monteringsprosedyren.



Veggmontering av antennen

Følg disse trinnene for å installere antennen på en vegg:

Trinn 1: Plukk opp C-braketten (700-121628-01), plasser braketten og fest den deretter på veggen med fire skruer.
Trinn 2: Monter USB-kabelen (74-122795-01), dongelen og antennen (07-100470-01) sammen. Plukk opp veggmonteringsbraketten (700-121609-01), to SKRUER (48-0580-01). Juster og fest skruene (anbefalt moment er 10–12 in-lb), veggmonteringen er fullført.

Koble antennen til enheten

Trinn 1: Sørg for at den reserverte USB-kabellengden er tilstrekkelig til å nå enheten.
Trinn 2: Sørg for å bruke kabelklemmen i USB-kabelsettet (74-122795-01) for å administrere kabelføring og holde kabelvekten.
Trinn 3: Sørg for at det ikke er skarpe radiuser i USB-kabelføringen.

Takmontering av antennen

Følg disse trinnene for å installere antennen på et rack:

Alternativ A – Rackmontering i en annen høyde med plattformen

Trinn 1: Plukk opp R-brakettene (700-121611-01)
Trinn 2: Plasser og fest braketten på et passende sted på racket ved hjelp av to skruer.
Trinn 3: Stram skruen, anbefalt moment er 10–12 in-lb.

Alternativ A – Rackmontering i samme høyde med plattformen

Trinn 1: Plukk opp R-brakettene (700-121611-01) Plasser og fest braketten på et passende sted på racket ved hjelp av to skruer.
Trinn 1: Stram skruen, anbefalt moment er 10–12 in-lb

Begge alternativene – A og B – bør følge disse gjenværende trinnene for å fullføre monteringsprosedyren:

1. Monter dongel, USB, kabel og antenne sammen på forhånd.
2. Plukk opp veggmonteringsbraketten (700-121609-01) og 2 SKRUER (48-0580-01).
3. Juster og fest skruene.
4. Plugg USB-kabelen til USB-porten på kabinettet for å fullføre monteringsprosedyren.
