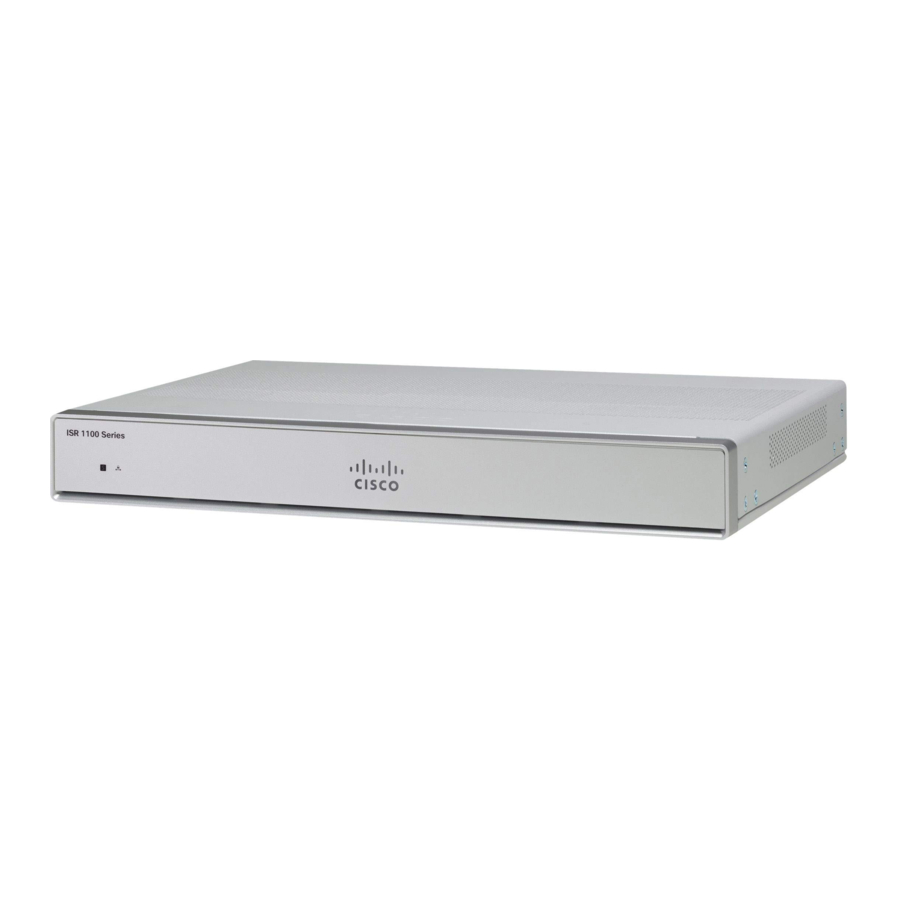

Manual da Série Cisco 1000

Substituir as Tampas do Chassis para C111X e C1111x

Os routers de serviços integrados da Série Cisco 1100 têm módulos internos e unidades substituíveis em campo (FRUs) que podem ser removidos e substituídos de forma rápida e fácil, sem ter de enviar o router inteiro para reparação.

Para aceder aos módulos internos no router, deve primeiro remover a tampa do chassis. Consulte as instruções abaixo sobre como remover e, posteriormente, substituir a tampa do chassis nos routers.

Apenas pessoal formado e qualificado deve ser autorizado a instalar, substituir ou reparar este equipamento. Declaração 1030

Os ISRs da Série Cisco 1100 têm tampas removíveis. Não utilize os routers sem a tampa. Fazê-lo pode fazer com que o router sobreaqueça muito rapidamente.

Utilize uma chave de fendas Phillips número 2 para executar as seguintes tarefas.

Remover a Tampa

passos 1 e 2:
Remova os 14 parafusos de cada lado da tampa.

Passo 1: Leia os Avisos de Segurança e desligue a fonte de alimentação antes de efetuar qualquer substituição de módulo.

Passo 2: Confirme que o router está desligado e desconectado da fonte de alimentação.

Passo 3: Desconecte todos os cabos de porta conectados ao router. Certifique-se de que não trabalha no router com cabos ainda conectados ao router em caso de relâmpagos ou picos de tensão.

Passo 4: O instalador deve desconectar todos os cabos conectados ao sistema.

Passo 5: Coloque o chassis numa superfície plana.

Passo 6: Remova os 14 parafusos da tampa nas duas laterais da tampa do router. Consulte a figura.

Passo 7: Deslize a tampa da lateral da moldura para a lateral de E/S até parar.

Passo 8: Puxe a tampa verticalmente para desencaixar do chassis.

Substituir a Tampa

Para substituir a tampa, siga estes passos:

As tampas são uma parte integrante do design de segurança do produto. Não opere a unidade sem as tampas instaladas. Declaração 1077.

1 e 2: Substitua os 14 parafusos de cada lado da tampa.

Passo 1: Leia os Avisos de Segurança e desligue a fonte de alimentação antes de efetuar qualquer substituição de módulo.

Passo 2: Confirme que o router está desligado e desconectado da fonte de alimentação.

Passo 3: Desconecte todos os cabos de porta conectados ao router. Certifique-se de que não trabalha no router com cabos ainda conectados ao router em caso de relâmpagos ou picos de tensão.

Passo 4: Coloque o chassis numa superfície plana.

Passo 5: Alinhe os ganchos na tampa com as ranhuras na base do chassis e baixe a tampa na base do chassis.

Passo 6: Deslize a tampa da lateral de E/S para a lateral da moldura

Passo 7: Instale os catorze parafusos em ambos os lados do chassis. Torque para 6-8 in-lbs.

Módulos Externos

Os routers de serviços integrados da Série Cisco 1100 têm módulos externos e unidades substituíveis em campo (FRUs) que podem ser removidos e substituídos de forma rápida e fácil, sem ter de enviar o router inteiro para reparação.

Esta secção descreve como instalar módulos externos e FRUs nos ISRs da Série Cisco 1100. As informações estão contidas nas seguintes secções:

Apenas pessoal formado e qualificado deve ser autorizado a instalar, substituir ou reparar este equipamento. Declaração 1030.

Localizar Ranhuras Externas para Módulos

Esta secção descreve as localizações dos módulos externos na motherboard do router.

Instalar e Remover Módulos Pequenos de Forma Conectável

Esta secção descreve como instalar e remover módulos pequenos de forma conectável (SFP) nos ISRs da Série Cisco 1100. As informações estão contidas nas seguintes secções:

Os módulos óticos conectáveis cumprem as normas IEC 60825-1 Ed. 3 e 21 CFR 1040.10 e 1040.11 com ou sem exceção para conformidade com a norma IEC 60825-1 Ed. 3, conforme descrito no Aviso a Laser N.º 56, datado de 8 de maio de 2019.

Instalar Módulo Pequeno de Forma Conectável

Esta secção descreve como instalar módulos conectáveis de fator de forma pequeno (SFP) opcionais nos routers de serviços integrados da série Cisco ISR1000 para fornecer conectividade Gigabit Ethernet ótica.

Apenas os módulos SFP certificados pela Cisco e que cumprem a norma IEC 60825-1:2014 são suportados nestes routers. Para obter mais informações, consulte SFPs Supported on Cisco 1100 ISRs.

Nota
O módulo SFP-GLC-GE-100FX V01 não é suportado na Série Cisco111x.

Produto laser de classe 1. Declaração 1008.

Os módulos óticos conectáveis cumprem as normas IEC 60825-1 Ed. 3 e 21 CFR 1040.10 e 1040.11 com ou sem exceção para conformidade com a norma IEC 60825-1 Ed. 3, conforme descrito no Aviso a Laser N.º 56, datado de 8 de maio de 2019.

Remover Módulo Pequeno de Fator Conectável

Para remover um módulo pequeno de fator conectável (SFP) do chassis:

Passo 1: Desconecte todos os cabos do SFP.

Passo 2: Desconecte o trinco do SFP.

Nota: Os módulos SFP utilizam vários designs de trinco para fixar o módulo na porta SFP. Para obter informações sobre o tipo e modelo da tecnologia SFP, consulte a etiqueta na lateral do módulo SFP.

Dica: Utilize uma caneta, chave de fendas ou outra pequena ferramenta reta para soltar suavemente um manípulo de fecho de alavanca se não conseguir alcançá-lo com os dedos.

Passo 3: Segure o SFP em ambos os lados e remova-o do chassis.

Instalar um Módulo Conectável LTE

Para reduzir o risco de choque elétrico, o chassis deste equipamento deve ser conectado ao terra permanente durante o uso normal Declaração 445

As placas frontais cegas e os painéis de cobertura têm três funções importantes: impedem a exposição a tensões e correntes perigosas no interior do chassis; contêm a interferência eletromagnética (EMI) que pode perturbar outros equipamentos; e direcionam o fluxo de ar de arrefecimento através do chassis. Não opere o sistema a menos que todas as placas, placas frontais, tampas frontais e tampas traseiras estejam no lugar. Declaração 1029.

Apenas pessoal treinado e qualificado deve ser autorizado a instalar, substituir ou fazer manutenção neste equipamento. Declaração 1030.

Os módulos óticos conectáveis estão em conformidade com a norma IEC 60825-1 Ed. 3 e 21 CFR 1040.10 e 1040.11 com ou sem exceção de conformidade com a norma IEC 60825-1 Ed. 3, conforme descrito no Aviso de Laser n.º 56, datado de 8 de maio de 2019. Declaração 1255.

Conectáveis LTE	Tecnologia Conectável LTE
P-LTEA-EA	3.0 LTEEA (CAT6)
P-LTEA-LA	3.0 LTELA (CAT6)
P-LTEAP18-G	Pro (CAT18)
P-LTE-VZ	Sistema e Conectável LTE CAT4 sobresselente
P-LTE-US	Sistema e Conectável LTE CAT4 sobresselente
P-LTE-GB	Sistema e Conectável LTE CAT4 sobresselente
P-LTE-JN	WP7605-G LTE CAT4
P-LTE-IN	WP7608-G LTE CAT4
P-LTE-MNA	WP7610-G LTE CAT4

Instalar um Módulo Conectável LTE num C1101-4P

Para inserir o módulo conectável LTE no router, siga estes passos:

Passo 1: Insira e, em seguida, empurre suavemente o conectável LTE na ranhura conectável do C1101-4P até ficar firmemente fixo.

Passo 2: Aperte o parafuso, o binário recomendado é de 10-12 in-lb.

Figura 1: Conectável LTE - C1101-4P

Item	Descrição
1	Antena GPS
2	Antena LTE
3	Terminal de Ligação à Terra
4	Ranhura de Bloqueio Kensingston

Figura 2: Conectável LTE - C1127X-8PLTEP

Item	Descrição
1	Antena GPS
2	Antena LTE
3	Terminal de Ligação à Terra
4	Ranhura de Bloqueio Kensingston

Figura 3: Conectável LTE - C1118-8PLTEAP

Item	Descrição
1	Mini-PCIE
2	Espalhador de calor comum + interface térmica
3	E/S
4	Base do invólucro para suportar 4 antenas
5	Conjunto de cabos 4-1 SMA-MHF4
6	Antena de Diversidade SMA para usabilidade e acesso à porta Micro-USB

Figura 4: Conectável LTE - Painel Traseiro C1118-8PLTEAP

Figura 5: C1118-8PLTEAP com Ranhuras Micro SIM

Esta seção descreve como inserir um cartão Micro-SIM num módulo conectável LTE.
Para inserir os cartões Micro-SIM num módulo Conectável LTE:

Nota:
Certifique-se de usar a ferramenta correta para remover a porta Micro-SIM.

1. Coloque o módulo conectável no seu lado inferior, remova o parafuso da porta SIM, use uma chave de fendas Philips n.º 1 para remover os parafusos e, em seguida, remova cuidadosamente a tampa Micro-SIM do módulo conectável.

   Não toque em nenhuma parte da área do circuito PCB exposto quando a tampa Micro-SIM for removida.
2. Na figura, o passo 2 abaixo mostra a ranhura Micro-SIM 1 (rótulo 1) e a ranhura Micro-SIM 0 (rótulo 2).
3. Empurre cada cartão Micro-SIM (rótulo 3) para dentro da ranhura até encaixar. Prenda a tampa Micro-SIM com um parafuso, use uma chave de fendas Philips número 1 para prender o parafuso na tampa Micro-SIM. O binário recomendado é de 2,8 - 3,8 polegadas LBF.
4. Agora, inseriu com sucesso os cartões Micro-SIM no módulo conectável LTE. A marcação na porta Mirco-SIM deve alinhar-se com Micro-SIM0 no módulo conectável com a seta apontando para cima.

Figura 6: Inserir os cartões Micro-SIM

Instalar um Cartão Micro-SIM num Dongle USB LTE

Esta seção descreve como inserir um cartão micro-SIM num dongle USB LTE num router C1101-4P.

Figura 7: Ranhura para Cartão Micro-SIM com Tampa Protetora contra Poeira

Passo 1
Para inserir um cartão micro-SIM num dongle USB LTE, siga estes passos:

1. Toque para abrir a tampa protetora do micro-SIM no dongle USB, insira suavemente o cartão micro-SIM com a sua extremidade orientada conforme mostrado na figura até que o SIM esteja encaixado no conector.
2. Toque para fechar a tampa protetora do micro-SIM no USB para fechar a ranhura.

Passo 2
Para remover um cartão micro-SIM num dongle USB LTE, siga estes passos:

1. Toque para abrir a tampa protetora contra poeira e, em seguida, empurre suavemente o cartão micro-SIM para ejetar o cartão da ranhura SIM.
2. Toque para fechar a tampa protetora do micro-SIM no USB para fechar a ranhura.

Nota
A orientação da antena pode precisar de ser ajustada para um desempenho ideal.

Execute os seguintes passos para inserir o dongle USB LTE com o cartão SIM numa ranhura horizontal no painel traseiro de um router da série C110x:

1. Certifique-se de que o micro-SIM está instalado no dongle USB LTE.
2. Ligue o dongle USB LTE ao suporte magnético.
3. Anexe o suporte magnético à porta USB no painel frontal de metal do C1101-4P.

Número	Descrição
1	Anel de suporte
2	Íman
3	Estender para fora 30 mm
4	Direção de encaixe

Número	Descrição
1	Anel de suporte
2	Suporte de dongle com íman
3	Router-C1101-4PLTEPW

Siga o mesmo procedimento para instalar o dongle USB LTE em routers com uma ranhura USB vertical.

Instruções de Montagem da Antena

Esta seção descreve como montar a antena nos ISRs da Série 1000 da Cisco. As informações estão contidas nas seguintes seções:

Montagem em Rack da Antena

Para instalar a antena num rack, siga estes passos:

Opção A - Montagem em Rack numa Altura Diferente com a Plataforma

Passo 1: Pegue nos Suportes em R (700-121611-01)
Passo 2: Coloque e fixe o suporte num local apropriado no rack usando dois parafusos
Passo 3: Aperte o parafuso, o binário recomendado é de 10-12 in-lb.

Opção A - Montagem em Rack na Mesma Altura com a Plataforma

Passo 1: Pegue nos Suportes em R (700-121611-01) Coloque e fixe o suporte num local apropriado no rack usando dois parafusos.
Passo 2: Aperte o parafuso, o binário recomendado é de 10-12 in-lb.

Ambas as opções - A e B devem seguir estes passos restantes para concluir o procedimento de montagem:

1. Monte o dongle, USB, cabo e antena juntos com antecedência.
2. Pegue no suporte de montagem na parede (700-121609-01) e 2 PARAFUSOS (48-0580-01).
3. Alinhe e aperte os parafusos.
4. Ligue o cabo USB à porta USB no chassis para concluir o procedimento de montagem.



Montagem na Parede da Antena

Para instalar a antena numa parede, siga estes passos:

Passo 1: Pegue no Suporte em C (700-121628-01), coloque o suporte e, em seguida, fixe-o na parede usando quatro parafusos.
Passo 2: Monte o cabo USB (74-122795-01), o dongle e a antena (07-100470-01) juntos. Pegue no suporte de montagem na parede (700-121609-01), dois PARAFUSOS (48-0580-01). Alinhe e aperte os parafusos (o binário recomendado é de 10-12 in-lb), a montagem na parede está concluída.

Ligar a Antena ao Dispositivo

Passo 1: Certifique-se de que o comprimento do cabo USB reservado é suficiente para chegar ao dispositivo.
Passo 2: Certifique-se de usar o clipe de cabo dentro do kit de cabo USB (74-122795-01) para gerenciar o encaminhamento do cabo e para suportar o peso do cabo.
Passo 3: Certifique-se de que não há raios acentuados dentro do encaminhamento do cabo USB.

Montagem no Teto da Antena

Para instalar a antena num rack, siga estes passos:

Opção A - Montagem em Rack numa Altura Diferente com a Plataforma

Passo 1: Pegue nos Suportes em R (700-121611-01)
Passo 2: Coloque e fixe o suporte num local apropriado no rack usando dois parafusos.
Passo 3: Aperte o parafuso, o binário recomendado é de 10-12 in-lb.

Opção A - Montagem em Rack na Mesma Altura com a Plataforma

Passo 1: Pegue nos Suportes em R (700-121611-01) Coloque e fixe o suporte num local apropriado no rack usando dois parafusos.
Passo 1: Aperte o parafuso, o binário recomendado é de 10-12 in-lb

Ambas as opções - A e B devem seguir estes passos restantes para concluir o procedimento de montagem:

1. Monte o dongle, USB, cabo e antena juntos com antecedência.
2. Pegue no suporte de montagem na parede (700-121609-01) e 2 PARAFUSOS (48-0580-01).
3. Alinhe e aperte os parafusos.
4. Ligue o cabo USB à porta USB no chassis para concluir o procedimento de montagem.


Referências

• Folha de Dados dos Routers de Serviços Integrados da Série 1000 da Cisco - Cisco
