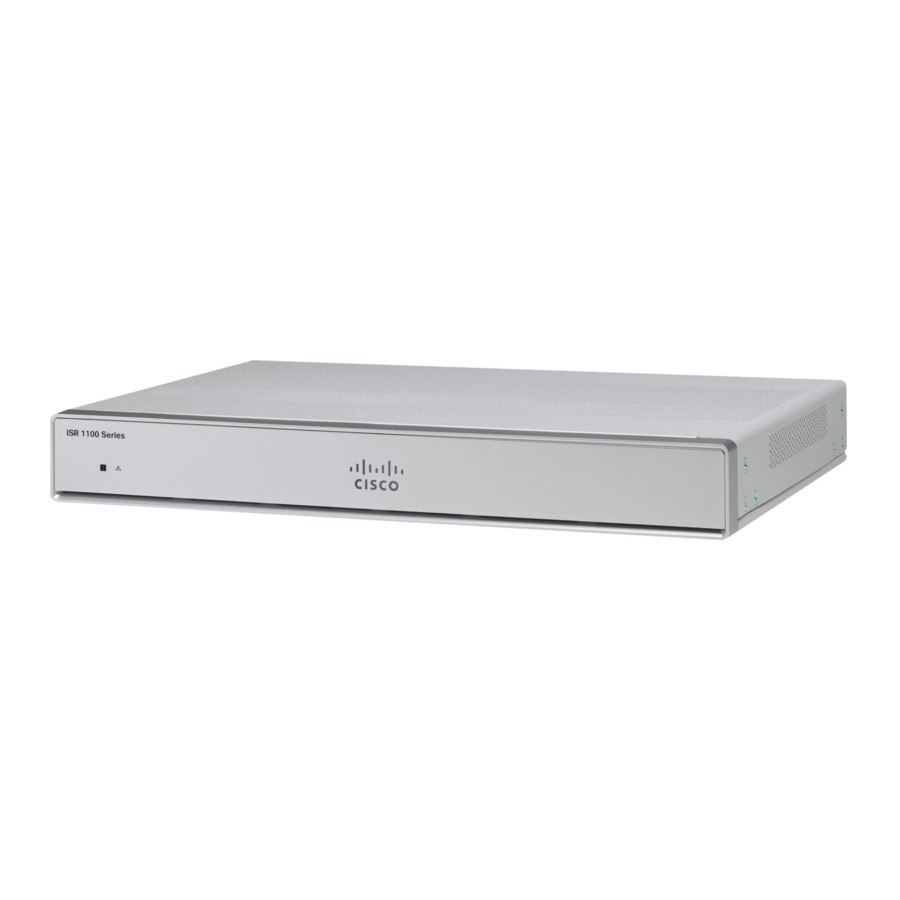

Manualul Cisco Seria 1000

Înlocuirea carcaselor pentru C111X și C1111x

Routerele din seria Cisco 1100 Integrated Services au module interne și unități înlocuibile pe teren (FRU-uri) care pot fi îndepărtate și înlocuite rapid și ușor fără a fi necesară trimiterea întregului router la reparat.

Pentru a accesa modulele interne ale routerului, trebuie mai întâi să scoateți carcasa. Consultați instrucțiunile de mai jos despre cum să scoateți și, ulterior, să înlocuiți carcasa routerelor.

Numai personalul instruit și calificat ar trebui să aibă permisiunea de a instala, înlocui sau repara acest echipament. Declarația 1030

Routerele ISR din seria Cisco 1100 au carcase detașabile. Nu utilizați routerele fără carcasă. Acest lucru poate determina supraîncălzirea foarte rapidă a routerului.

Utilizați o șurubelniță Phillips numărul 2 pentru a efectua următoarele sarcini.

Scoaterea carcasei

pașii 1 și 2:
Scoateți cele 14 șuruburi de pe ambele părți ale carcasei.

Pasul 1: Citiți avertismentele de siguranță și deconectați sursa de alimentare înainte de a efectua orice înlocuire a modulului.

Pasul 2: Confirmați că routerul este oprit și deconectat de la sursa de alimentare.

Pasul 3: Deconectați toate cablurile de port conectate la router. Asigurați-vă că nu lucrați la router cu cabluri încă atașate la router în caz de fulgere sau supratensiuni.

Pasul 4: Solicitați instalatorului să deconecteze toate cablurile conectate la sistem.

Pasul 5: Așezați carcasa pe o suprafață plană.

Pasul 6: Scoateți cele 14 șuruburi ale carcasei de pe cele două laturi ale carcasei routerului. Vezi figura.

Pasul 7: Glisați carcasa dinspre partea frontală spre partea I/O până când se oprește.

Pasul 8: Trageți carcasa vertical pentru a o detașa de șasiu.

Înlocuirea carcasei

Pentru a înlocui carcasa, urmați acești pași:

Carcasele sunt o parte integrantă a designului de siguranță al produsului. Nu utilizați unitatea fără carcasele instalate. Declarația 1077.

1 și 2: Înlocuiți cele 14 șuruburi de pe ambele părți ale carcasei.

Pasul 1: Citiți avertismentele de siguranță și deconectați sursa de alimentare înainte de a efectua orice înlocuire a modulului.

Pasul 2: Confirmați că routerul este oprit și deconectat de la sursa de alimentare.

Pasul 3: Deconectați toate cablurile de port conectate la router. Asigurați-vă că nu lucrați la router cu cabluri încă atașate la router în caz de fulgere sau supratensiuni.

Pasul 4: Așezați carcasa pe o suprafață plană.

Pasul 5: Aliniați cârligele de pe carcasă cu fantele de pe baza carcasei și coborâți carcasa pe baza carcasei.

Pasul 6: Glisați carcasa dinspre partea I/O spre partea frontală

Pasul 7: Instalați cele paisprezece șuruburi pe ambele părți ale carcasei. Cuplu la 6-8 in-lbs.

Module externe

Routerele din seria Cisco 1100 Integrated Services au module externe și unități înlocuibile pe teren (FRU-uri) care pot fi îndepărtate și înlocuite rapid și ușor fără a fi necesară trimiterea întregului router la reparat.

Această secțiune descrie modul de instalare a modulelor externe și a FRU-urilor în routerele ISR din seria Cisco 1100. Informațiile sunt cuprinse în următoarele secțiuni:

Numai personalul instruit și calificat ar trebui să aibă permisiunea de a instala, înlocui sau repara acest echipament. Declarația 1030.

Localizarea sloturilor externe pentru module

Această secțiune descrie locațiile modulelor externe de pe placa de bază a routerului.

Instalarea și scoaterea modulelor Small Form Pluggable

Această secțiune descrie modul de instalare și scoatere a modulelor Small Form Pluggable (SFP) în routerele ISR din seria Cisco 1100. Informațiile sunt cuprinse în următoarele secțiuni:

Modulele optice conectabile sunt conforme cu IEC 60825-1 Ed. 3 și 21 CFR 1040.10 și 1040.11 cu sau fără excepție pentru conformitatea cu IEC 60825-1 Ed. 3, așa cum este descris în Laser Notice No. 56, datat 8 mai 2019.

Instalarea modulului Small Form Pluggable

Această secțiune descrie modul de instalare a modulelor opționale small-form-factor pluggable (SFP) în routerele Cisco ISR1000 series Integrated Services pentru a oferi conectivitate optică Gigabit Ethernet.

Numai modulele SFP certificate de Cisco și conforme cu IEC 60825-1:2014 sunt acceptate pe aceste routere. Pentru mai multe informații, consultați SFP-urile Acceptate pe Cisco 1100 ISR-uri.

Notă
Modulul SFP-GLC-GE-100FX V01 nu este acceptat pe seria Cisco111x.

Produs laser clasa 1. Declarația 1008.

Modulele optice conectabile sunt conforme cu IEC 60825-1 Ed. 3 și 21 CFR 1040.10 și 1040.11 cu sau fără excepție pentru conformitatea cu IEC 60825-1 Ed. 3, așa cum este descris în Laser Notice No. 56, datat 8 mai 2019.

Scoaterea modulului Small Factor Pluggable

Pentru a scoate un modul small factor pluggable (SFP) de pe carcasă:

Pasul 1: Deconectați toate cablurile de la SFP.

Pasul 2: Deconectați zăvorul SFP.

Notă: Modulele SFP utilizează diverse modele de zăvoare pentru a fixa modulul în portul SFP. Pentru informații despre tipul și modelul tehnologiei SFP, consultați eticheta de pe partea laterală a modulului SFP.

Sfat: Utilizați un pix, o șurubelniță sau alt instrument drept mic pentru a elibera ușor un mâner cu clemă dacă nu îl puteți ajunge cu degetele.

Pasul 3: Apucați SFP-ul de ambele părți și scoateți-l de pe carcasă.

Instalarea unui modul conectabil LTE

Pentru a reduce riscul de electrocutare, șasiul acestui echipament trebuie conectat la o masă permanentă în timpul utilizării normale Declarația 445

Plăcile frontale oarbe și panourile de acoperire au trei funcții importante: previn expunerea la tensiuni și curenți periculoși în interiorul șasiului; conțin interferențe electromagnetice (EMI) care ar putea perturba alte echipamente; și direcționează fluxul de aer de răcire prin șasiu. Nu utilizați sistemul decât dacă toate cardurile, plăcile frontale, capacele frontale și capacele spate sunt la locul lor. Declarația 1029.

Numai personalul instruit și calificat ar trebui să aibă permisiunea de a instala, înlocui sau repara acest echipament. Declarația 1030.

Modulele optice conectabile sunt conforme cu IEC 60825-1 Ed. 3 și 21 CFR 1040.10 și 1040.11 cu sau fără excepție pentru conformitatea cu IEC 60825-1 Ed. 3, așa cum este descris în Avizul laser nr. 56, datat 8 mai 2019. Declarația 1255.

LTE Pluggables	Tehnologie conectabilă LTE
P-LTEA-EA	3.0 LTEEA (CAT6)
P-LTEA-LA	3.0 LTELA (CAT6)
P-LTEAP18-G	Pro (CAT18)
P-LTE-VZ	Sistem și rezervă CAT4 LTE Pluggable
P-LTE-US	Sistem și rezervă CAT4 LTE Pluggable
P-LTE-GB	Sistem și rezervă CAT4 LTE Pluggable
P-LTE-JN	WP7605-G LTE CAT4
P-LTE-IN	WP7608-G LTE CAT4
P-LTE-MNA	WP7610-G LTE CAT4

Instalarea unui modul conectabil LTE pe un C1101-4P

Pentru a introduce modulul conectabil LTE în router, urmați acești pași:

Pasul 1: Introduceți și apoi împingeți ușor modulul conectabil LTE în slotul conectabil al C1101-4P până când este fixat ferm.

Pasul 2: Strângeți șurubul, cuplul recomandat este de 10-12 in-lb.

Figura 1: LTE Pluggable - C1101-4P

Element	Descriere
1	Antenă GPS
2	Antenă LTE
3	Picioruș de împământare
4	Slot de blocare Kensingston

Figura 2: LTE Pluggable - C1127X-8PLTEP

Element	Descriere
1	Antenă GPS
2	Antenă LTE
3	Picioruș de împământare
4	Slot de blocare Kensingston

Figura 3: LTE Pluggable - C1118-8PLTEAP

Element	Descriere
1	Mini-PCIE
2	Distribuitor de căldură comun + interfață termică
3	I/O
4	Baza carcasei pentru a susține 4 antene
5	Ansamblu cablu 4-1 SMA-MHF4
6	Antenă de diversitate SMA pentru accesibilitate și port Micro-USB

Figura 4: LTE Pluggable - Panoul din spate C1118-8PLTEAP

Figura 5: C1118-8PLTEAP cu sloturi Micro SIM

Această secțiune descrie cum să introduceți o cartelă Micro-SIM într-un modul conectabil LTE.
Pentru a introduce cartelele Micro-SIM într-un modul conectabil LTE:

Notă:
Asigurați-vă că utilizați instrumentul corect pentru a scoate ușița Micro-SIM.

1. Așezați modulul conectabil pe partea inferioară, scoateți șurubul ușiței SIM, utilizați o șurubelniță Philips nr. 1 pentru a scoate șuruburile și apoi scoateți cu atenție capacul Micro-SIM de pe modulul conectabil.

   Nu atingeți nicio parte a zonei circuitului PCB expus atunci când capacul Micro-SIM este scos.
2. În figură, pasul 2 de mai jos arată slotul Micro-SIM 1 (eticheta 1) și slotul Micro-SIM 0 (eticheta 2).
3. Împingeți fiecare cartelă Micro-SIM (eticheta 3) în slot până când face clic. Fixați capacul Micro-SIM cu un șurub, utilizați o șurubelniță Philips numărul 1 pentru a fixa șurubul pe capacul Micro-SIM. Cuplul recomandat este de 2,8 - 3,8 inch LBF.
4. Acum ați introdus cu succes cartelele Micro-SIM în modulul conectabil LTE. Marcajul de pe ușița Mirco-SIM ar trebui să se alinieze cu Micro-SIM0 de pe modulul conectabil cu săgeata îndreptată în sus.

Figura 6: Introduceți cartelele Micro-SIM

Instalarea unei cartele Micro-SIM într-un dongle USB LTE

Această secțiune descrie cum să introduceți o cartelă micro-SIM într-un dongle USB LTE într-un router C1101-4P.

Figura 7: Slot pentru cartelă Micro-SIM cu capac de protecție împotriva prafului

Pasul 1
Pentru a introduce o cartelă micro-SIM într-un dongle USB LTE, urmați acești pași:

1. Deschideți capacul de protecție micro-SIM de pe dongle-ul USB, introduceți ușor cartela micro-SIM cu marginea orientată așa cum se arată în figură până când SIM-ul este așezat în soclu.
2. Închideți capacul de protecție micro-SIM de pe USB pentru a închide slotul.

Pasul 2
Pentru a scoate o cartelă micro-SIM într-un dongle USB LTE, urmați acești pași:

1. Deschideți capacul de protecție împotriva prafului, apoi împingeți ușor cartela micro-SIM pentru a scoate cartela din slotul SIM.
2. Închideți capacul de protecție micro-SIM de pe USB pentru a închide slotul.

Notă
Poate fi necesar să ajustați orientarea antenei pentru o performanță optimă.

Efectuați următorii pași pentru a introduce dongle-ul USB LTE cu cartela SIM într-un slot orizontal de pe panoul din spate al unui router din seria C110x:

1. Asigurați-vă că micro-SIM-ul este instalat în dongle-ul USB LTE.
2. Introduceți dongle-ul USB LTE în suportul magnetic.
3. Atașați suportul magnetic în portul USB de pe panoul frontal metalic al C1101-4P.

Număr	Descriere
1	Inel de susținere
2	Magnet
3	Extindere spre exterior 30 mm
4	Direcția de conectare

Număr	Descriere
1	Inel de susținere
2	Suport dongle cu magnet
3	Router-C1101-4PLTEPW

Urmați aceeași procedură pentru a instala dongle-ul USB LTE pe routere cu un slot USB vertical.

Instrucțiuni de montare a antenei

Această secțiune descrie cum se montează antena pe Cisco 1000 Series ISRs. Informațiile sunt conținute în următoarele secțiuni:

Montarea antenei în rack

Pentru a instala antena pe un rack, urmați acești pași:

Opțiunea A - Montare în rack la o înălțime diferită cu platforma

Pasul 1: Luați consolele R (700-121611-01)
Pasul 2: Așezați și fixați consola într-o locație adecvată pe rack folosind două șuruburi
Pasul 3: Strângeți șurubul, cuplul recomandat este de 10-12 in-lb.

Opțiunea A - Montare în rack la aceeași înălțime cu platforma

Pasul 1: Luați consolele R (700-121611-01) Așezați și fixați consola într-o locație adecvată pe rack folosind două șuruburi.
Pasul 2: Strângeți șurubul, cuplul recomandat este de 10-12 in-lb.

Ambele opțiuni - A și B ar trebui să urmeze acești pași rămași pentru a finaliza procedura de montare:

1. Asamblați dongle-ul, USB-ul, cablul și antena împreună în avans.
2. Luați suportul de montare pe perete (700-121609-01) și 2 ȘURUBURI (48-0580-01).
3. Aliniați și fixați șuruburile.
4. Conectați cablul USB la portul USB de pe șasiu pentru a finaliza procedura de montare.



Montarea antenei pe perete

Pentru a instala antena pe un perete, urmați acești pași:

Pasul 1: Luați consola C (700-121628-01), așezați consola și apoi fixați-o pe perete folosind patru șuruburi.
Pasul 2: Asamblați cablul USB (74-122795-01), dongle-ul și antena (07-100470-01) împreună. Luați suportul de montare pe perete (700-121609-01), două ȘURUBURI (48-0580-01). Aliniați și fixați șuruburile (cuplul recomandat este de 10-12 in-lb), montarea pe perete este completă.

Conectarea antenei la dispozitiv

Pasul 1: Asigurați-vă că lungimea cablului USB rezervat este suficientă pentru a ajunge la dispozitiv.
Pasul 2: Asigurați-vă că utilizați clema de cablu din kitul de cablu USB (74-122795-01) pentru a gestiona direcționarea cablurilor și pentru a susține greutatea cablului.
Pasul 3: Asigurați-vă că nu există raze ascuțite în direcționarea cablului USB.

Montarea antenei pe tavan

Pentru a instala antena pe un rack, urmați acești pași:

Opțiunea A - Montare în rack la o înălțime diferită cu platforma

Pasul 1: Luați consolele R (700-121611-01)
Pasul 2: Așezați și fixați consola într-o locație adecvată pe rack folosind două șuruburi.
Pasul 3: Strângeți șurubul, cuplul recomandat este de 10-12 in-lb.

Opțiunea A - Montare în rack la aceeași înălțime cu platforma

Pasul 1: Luați consolele R (700-121611-01) Așezați și fixați consola într-o locație adecvată pe rack folosind două șuruburi.
Pasul 1: Strângeți șurubul, cuplul recomandat este de 10-12 in-lb

Ambele opțiuni - A și B ar trebui să urmeze acești pași rămași pentru a finaliza procedura de montare:

1. Asamblați dongle-ul, USB-ul, cablul și antena împreună în avans.
2. Luați suportul de montare pe perete (700-121609-01) și 2 ȘURUBURI (48-0580-01).
3. Aliniați și fixați șuruburile.
4. Conectați cablul USB la portul USB de pe șasiu pentru a finaliza procedura de montare.


Referințe

• Fișa de date a routerelor de servicii integrate Cisco Seria 1000 - Cisco
