Podręcznik do Cisco serii 1000

Wymiana obudowy dla C111X i C1111x

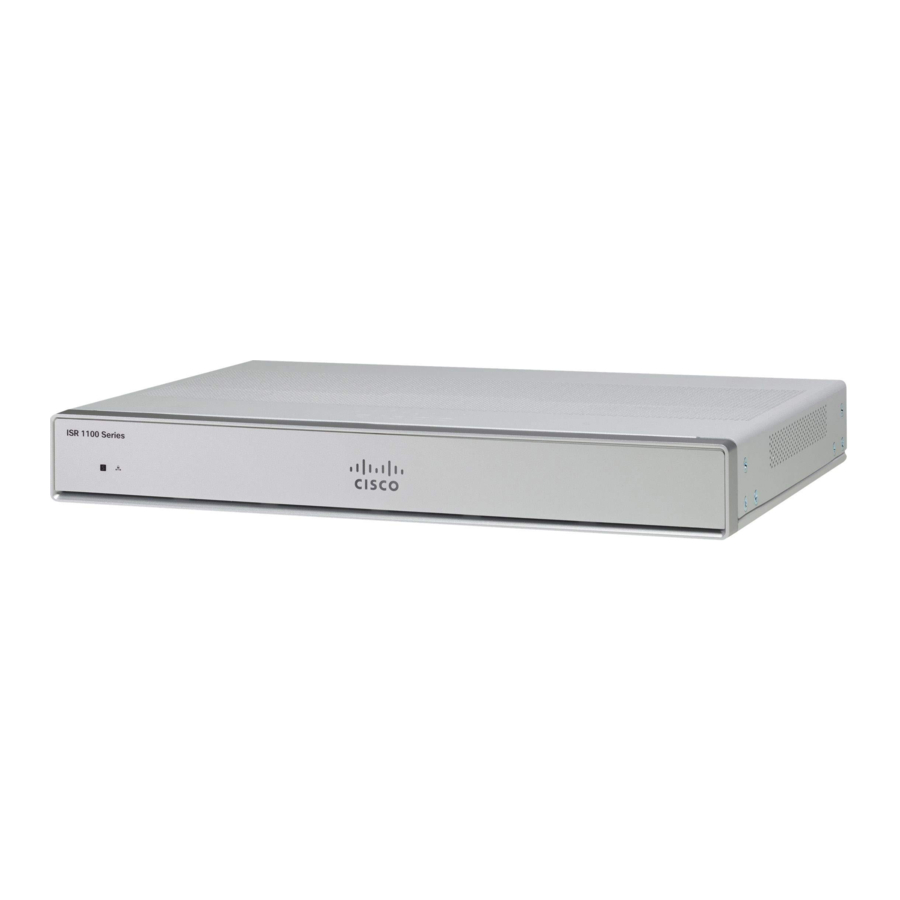

Routery usług zintegrowanych Cisco serii 1100 posiadają moduły wewnętrzne i jednostki wymieniane w terenie (FRU), które można szybko i łatwo wyjąć i wymienić bez konieczności wysyłania całego routera do naprawy.

Aby uzyskać dostęp do modułów wewnętrznych routera, należy najpierw zdjąć obudowę. Poniżej znajdują się instrukcje dotyczące zdejmowania i późniejszego zakładania obudowy routerów.

Tylko przeszkolony i wykwalifikowany personel powinien mieć możliwość instalowania, wymiany lub serwisowania tego sprzętu. Oświadczenie 1030

Routery ISR Cisco serii 1100 mają zdejmowane obudowy. Nie należy uruchamiać routerów bez obudowy. Może to spowodować bardzo szybkie przegrzanie routera.

Do wykonania poniższych czynności należy użyć śrubokręta krzyżakowego nr 2.

Zdejmowanie obudowy

Kroki 1 i 2:
Wykręć 14 śrub z obu stron obudowy.

Krok 1: Przeczytaj ostrzeżenia dotyczące bezpieczeństwa i odłącz zasilanie przed wykonaniem jakiejkolwiek wymiany modułu.

Krok 2: Upewnij się, że router jest wyłączony i odłączony od zasilania.

Krok 3: Odłącz wszystkie kable portów podłączone do routera. Upewnij się, że nie pracujesz na routerze z kablami nadal podłączonymi do routera na wypadek wyładowań atmosferycznych lub przepięć.

Krok 4: Instalator powinien odłączyć wszystkie kable podłączone do systemu.

Krok 5: Umieść obudowę na płaskiej powierzchni.

Krok 6: Wykręć 14 śrub obudowy z dwóch stron obudowy routera. Patrz rysunek.

Krok 7: Przesuń obudowę od strony ramki do strony I/O, aż się zatrzyma.

Krok 8: Pociągnij obudowę pionowo, aby odłączyć ją od obudowy.

Zakładanie obudowy

Aby założyć obudowę, wykonaj następujące kroki:

Obudowy stanowią integralną część konstrukcji zapewniającej bezpieczeństwo produktu. Nie należy używać urządzenia bez założonych obudów. Oświadczenie 1077.

1 i 2: Wkręć 14 śrub po obu stronach obudowy.

Krok 1: Przeczytaj ostrzeżenia dotyczące bezpieczeństwa i odłącz zasilanie przed wykonaniem jakiejkolwiek wymiany modułu.

Krok 2: Upewnij się, że router jest wyłączony i odłączony od zasilania.

Krok 3: Odłącz wszystkie kable portów podłączone do routera. Upewnij się, że nie pracujesz na routerze z kablami nadal podłączonymi do routera na wypadek wyładowań atmosferycznych lub przepięć.

Krok 4: Umieść obudowę na płaskiej powierzchni.

Krok 5: Wyrównaj zaczepy na obudowie z otworami na podstawie obudowy i opuść obudowę na podstawę obudowy.

Krok 6: Przesuń obudowę od strony I/O do strony ramki

Krok 7: Wkręć czternaście śrub po obu stronach obudowy. Moment obrotowy do 6-8 cali-funtów.

Moduły zewnętrzne

Routery usług zintegrowanych Cisco serii 1100 posiadają moduły zewnętrzne i jednostki wymieniane w terenie (FRU), które można szybko i łatwo wyjąć i wymienić bez konieczności wysyłania całego routera do naprawy.

W tej sekcji opisano sposób instalowania modułów zewnętrznych i FRU w routerach ISR Cisco serii 1100. Informacje znajdują się w następujących sekcjach:

Tylko przeszkolony i wykwalifikowany personel powinien mieć możliwość instalowania, wymiany lub serwisowania tego sprzętu. Oświadczenie 1030.

Lokalizowanie zewnętrznych gniazd dla modułów

W tej sekcji opisano lokalizację modułów zewnętrznych na płycie głównej routera.

Instalacja i usuwanie modułów SFP (Small Form Pluggable)

W tej sekcji opisano sposób instalowania i usuwania modułów SFP (Small Form Pluggable) w routerach ISR Cisco serii 1100. Informacje znajdują się w następujących sekcjach:

Wtykowe moduły optyczne są zgodne z normą IEC 60825-1 wyd. 3 oraz 21 CFR 1040.10 i 1040.11 z wyjątkiem zgodności z normą IEC 60825-1 wyd. 3, jak opisano w komunikacie laserowym nr 56 z dnia 8 maja 2019 r.

Instalowanie modułu SFP (Small Form Pluggable)

W tej sekcji opisano sposób instalowania opcjonalnych modułów SFP (small-form-factor pluggable) w routerach usług zintegrowanych Cisco ISR1000 w celu zapewnienia optycznej łączności Gigabit Ethernet.

W tych routerach obsługiwane są tylko moduły SFP certyfikowane przez Cisco i zgodne z normą IEC 60825-1:2014. Więcej informacji można znaleźć w SFP Obsługiwane na Cisco 1100 ISR.

Uwaga
Moduł SFP-GLC-GE-100FX V01 nie jest obsługiwany w serii Cisco111x.

Produkt laserowy klasy 1. Oświadczenie 1008.

Wtykowe moduły optyczne są zgodne z normą IEC 60825-1 wyd. 3 oraz 21 CFR 1040.10 i 1040.11 z wyjątkiem zgodności z normą IEC 60825-1 wyd. 3, jak opisano w komunikacie laserowym nr 56 z dnia 8 maja 2019 r.

Usuwanie modułu SFP (Small Factor Pluggable)

Aby usunąć moduł SFP (small factor pluggable) z obudowy:

Krok 1: Odłącz wszystkie kable od SFP.

Krok 2: Odłącz zatrzask SFP.

Uwaga: Moduły SFP wykorzystują różne konstrukcje zatrzasków, aby zabezpieczyć moduł w porcie SFP. Informacje na temat typu technologii SFP i modelu można znaleźć na etykiecie z boku modułu SFP.

Wskazówka: Użyj długopisu, śrubokręta lub innego małego prostego narzędzia, aby delikatnie zwolnić uchwyt kabłąkowy, jeśli nie możesz dosięgnąć go palcami.

Krok 3: Chwyć SFP po obu stronach i wyjmij go z obudowy.

Zainstaluj moduł wtykowy LTE

Aby zmniejszyć ryzyko porażenia prądem, obudowa tego urządzenia musi być podłączona do trwałego uziemienia podczas normalnego użytkowania. Oświadczenie 445

Puste płyty czołowe i panele pokryw pełnią trzy ważne funkcje: zapobiegają narażeniu na niebezpieczne napięcia i prądy wewnątrz obudowy; zawierają zakłócenia elektromagnetyczne (EMI), które mogą zakłócać działanie innych urządzeń; i kierują przepływ powietrza chłodzącego przez obudowę. Nie należy używać systemu, jeśli wszystkie karty, płyty czołowe, przednie i tylne pokrywy nie są na swoim miejscu. Oświadczenie 1029.

Tylko przeszkolony i wykwalifikowany personel powinien mieć możliwość instalowania, wymiany lub serwisowania tego sprzętu. Oświadczenie 1030.

Wtykowe moduły optyczne są zgodne z normą IEC 60825-1 Ed. 3 oraz 21 CFR 1040.10 i 1040.11 z wyjątkiem lub bez wyjątku zgodności z normą IEC 60825-1 Ed. 3, jak opisano w komunikacie Laser Notice No. 56 z dnia 8 maja 2019 r. Oświadczenie 1255.

Wtyki LTE	Technologia wtyków LTE
P-LTEA-EA	3.0 LTEEA (CAT6)
P-LTEA-LA	3.0 LTELA (CAT6)
P-LTEAP18-G	Pro (CAT18)
P-LTE-VZ	Systemowy i zapasowy wtyk CAT4 LTE
P-LTE-US	Systemowy i zapasowy wtyk CAT4 LTE
P-LTE-GB	Systemowy i zapasowy wtyk CAT4 LTE
P-LTE-JN	WP7605-G LTE CAT4
P-LTE-IN	WP7608-G LTE CAT4
P-LTE-MNA	WP7610-G LTE CAT4

Zainstaluj moduł wtykowy LTE w C1101-4P

Aby włożyć moduł wtykowy LTE do routera, wykonaj następujące kroki:

Krok 1: Włóż, a następnie delikatnie wepchnij moduł wtykowy LTE do gniazda wtykowego C1101-4P, aż zostanie mocno zamocowany.

Krok 2: Dokręć śrubę, zalecany moment obrotowy to 10-12 cali-funtów.

Rysunek 1: Wtyk LTE - C1101-4P

Element	Opis
1	Antena GPS
2	Antena LTE
3	Uziemienie
4	Gniazdo blokady Kensington

Rysunek 2: Wtyk LTE - C1127X-8PLTEP

Element	Opis
1	Antena GPS
2	Antena LTE
3	Uziemienie
4	Gniazdo blokady Kensington

Rysunek 3: Wtyk LTE - C1118-8PLTEAP

Element	Opis
1	Mini-PCIE
2	Wspólny rozpraszacz ciepła + interfejs termiczny
3	Wejście/Wyjście
4	Podstawa obudowy obsługująca 4 anteny
5	Zespół kabli 4-1 SMA-MHF4
6	Antena różnicowa SMA dla użyteczności i dostępu do portu Micro-USB

Rysunek 4: Wtyk LTE - Panel tylny C1118-8PLTEAP

Rysunek 5: C1118-8PLTEAP z gniazdami Micro SIM

Ta sekcja opisuje, jak włożyć kartę Micro-SIM do modułu wtykowego LTE.
Aby włożyć karty Micro-SIM do modułu wtykowego LTE:

Uwaga:
Upewnij się, że używasz odpowiedniego narzędzia do zdejmowania drzwiczek Micro-SIM.

1. Umieść moduł wtykowy na jego dolnej stronie, wykręć śrubę drzwiczek SIM, użyj śrubokręta krzyżakowego #1 do wykręcenia śrub, a następnie ostrożnie zdejmij pokrywę Micro-SIM z modułu wtykowego.

   Nie dotykaj żadnej części odsłoniętego obszaru obwodu PCB po zdjęciu pokrywy Micro-SIM.
2. Na rysunku, krok 2 poniżej pokazuje gniazdo Micro-SIM 1 (etykieta 1) i gniazdo Micro-SIM 0 (etykieta 2).
3. Wciśnij każdą kartę Micro-SIM (etykieta 3) do gniazda, aż usłyszysz kliknięcie. Zabezpiecz pokrywę Micro-SIM śrubą, użyj śrubokręta krzyżakowego numer 1, aby zabezpieczyć śrubę na pokrywie Micro-SIM. Zalecany moment obrotowy to 2,8 - 3,8 cala LBF.
4. Pomyślnie włożyłeś karty Micro-SIM do modułu wtykowego LTE. Oznaczenie na drzwiczkach Mirco-SIM powinno być wyrównane z Micro-SIM0 na module wtykowym ze strzałką skierowaną do góry.

Rysunek 6: Włóż karty Micro-SIM

Zainstaluj kartę Micro-SIM w donglu USB LTE

Ta sekcja opisuje, jak włożyć kartę micro-SIM do dongla USB LTE w routerze C1101-4P.

Rysunek 7: Gniazdo karty Micro-SIM z osłoną przeciwpyłową

Krok 1
Aby włożyć kartę micro-SIM do dongla USB LTE, wykonaj następujące kroki:

1. Otwórz osłonę ochronną karty micro-SIM na donglu USB, delikatnie włóż kartę micro-SIM krawędzią skierowaną jak pokazano na rysunku, aż karta SIM zostanie umieszczona w gnieździe.
2. Zamknij osłonę ochronną karty micro-SIM na USB, aby zamknąć gniazdo.

Krok 2
Aby wyjąć kartę micro-SIM z dongla USB LTE, wykonaj następujące kroki:

1. Otwórz osłonę przeciwpyłową, a następnie delikatnie wciśnij kartę micro-SIM, aby wysunąć ją z gniazda SIM.
2. Zamknij osłonę ochronną karty micro-SIM na USB, aby zamknąć gniazdo.

Uwaga
Orientacja anteny może wymagać regulacji dla optymalnej wydajności.

Wykonaj następujące kroki, aby włożyć dongla USB LTE z kartą SIM do poziomego gniazda na tylnym panelu routera serii C110x:

1. Upewnij się, że karta micro-SIM jest zainstalowana w donglu USB LTE.
2. Podłącz dongla USB LTE do uchwytu magnetycznego.
3. Przymocuj uchwyt magnetyczny do portu USB na metalowym panelu przednim C1101-4P.

Numer	Opis
1	Pierścień podtrzymujący
2	Magnes
3	Wysuń na zewnątrz 30 mm
4	Kierunek wtykania

Numer	Opis
1	Pierścień podtrzymujący
2	Uchwyt dongla z magnesem
3	Router-C1101-4PLTEPW

Postępuj zgodnie z tą samą procedurą, aby zainstalować dongla USB LTE na routerach z pionowym gniazdem USB.

Instrukcje montażu anteny

Ta sekcja opisuje, jak zamontować antenę na urządzeniach Cisco 1000 Series ISR. Informacje znajdują się w następujących sekcjach:

Montaż anteny w szafie rack

Aby zainstalować antenę w szafie rack, wykonaj następujące kroki:

Opcja A - Montaż w szafie rack na innej wysokości niż platforma

Krok 1: Podnieś wsporniki R (700-121611-01)
Krok 2: Umieść i przymocuj wspornik w odpowiednim miejscu w szafie rack za pomocą dwóch śrub
Krok 3: Dokręć śrubę, zalecany moment obrotowy to 10-12 cali-funtów.

Opcja A - Montaż w szafie rack na tej samej wysokości co platforma

Krok 1: Podnieś wsporniki R (700-121611-01)Umieść i przymocuj wspornik w odpowiednim miejscu w szafie rack za pomocą dwóch śrub.
Krok 2: Dokręć śrubę, zalecany moment obrotowy to 10-12 cali-funtów.

Obie opcje - A i B powinny wykonać następujące pozostałe kroki, aby zakończyć procedurę montażu:

1. Zmontuj dongla, USB, kabel i antenę razem z wyprzedzeniem.
2. Podnieś wspornik do montażu na ścianie (700-121609-01) i 2 ŚRUBY (48-0580-01).
3. Wyrównaj i zamocuj śruby.
4. Podłącz kabel USB do portu USB w obudowie, aby zakończyć procedurę montażu.



Montaż anteny na ścianie

Aby zainstalować antenę na ścianie, wykonaj następujące kroki:

Krok 1: Podnieś wspornik C (700-121628-01), umieść wspornik, a następnie przymocuj go do ściany za pomocą czterech śrub.
Krok 2: Zmontuj kabel USB (74-122795-01), dongla i antenę (07-100470-01) razem. Podnieś wspornik do montażu na ścianie (700-121609-01), dwie ŚRUBY (48-0580-01). Wyrównaj i zamocuj śruby (zalecany moment obrotowy to 10-12 cali-funtów), montaż na ścianie jest zakończony.

Podłącz antenę do urządzenia

Krok 1: Upewnij się, że zarezerwowana długość kabla USB jest wystarczająca, aby dotrzeć do urządzenia.
Krok 2: Upewnij się, że używasz klipsa do kabla w zestawie kabla USB (74-122795-01), aby zarządzać prowadzeniem kabla i utrzymać jego ciężar.
Krok 3: Upewnij się, że w prowadzeniu kabla USB nie ma ostrych promieni.

Montaż anteny na suficie

Aby zainstalować antenę w szafie rack, wykonaj następujące kroki:

Opcja A - Montaż w szafie rack na innej wysokości niż platforma

Krok 1: Podnieś wsporniki R (700-121611-01)
Krok 2: Umieść i przymocuj wspornik w odpowiednim miejscu w szafie rack za pomocą dwóch śrub.
Krok 3: Dokręć śrubę, zalecany moment obrotowy to 10-12 cali-funtów.

Opcja A - Montaż w szafie rack na tej samej wysokości co platforma

Krok 1: Podnieś wsporniki R (700-121611-01)Umieść i przymocuj wspornik w odpowiednim miejscu w szafie rack za pomocą dwóch śrub.
Krok 1: Dokręć śrubę, zalecany moment obrotowy to 10-12 cali-funtów

Obie opcje - A i B powinny wykonać następujące pozostałe kroki, aby zakończyć procedurę montażu:

1. Zmontuj dongla, USB, kabel i antenę razem z wyprzedzeniem.
2. Podnieś wspornik do montażu na ścianie (700-121609-01) i 2 ŚRUBY (48-0580-01).
3. Wyrównaj i zamocuj śruby.
4. Podłącz kabel USB do portu USB w obudowie, aby zakończyć procedurę montażu.


Odniesienia

• Karta danych routerów zintegrowanych usług Cisco serii 1000 — Cisco
