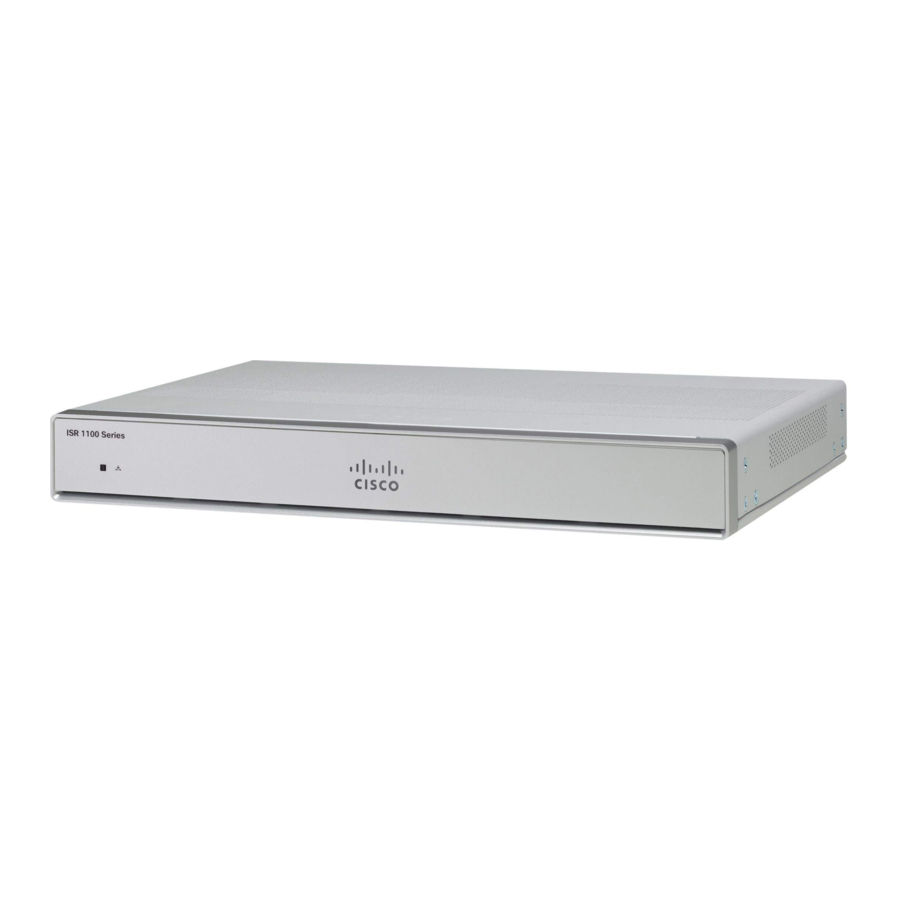

Εγχειρίδιο σειράς Cisco 1000

Αντικαταστήστε τα καλύμματα πλαισίου για C111X και C1111x

Οι ενσωματωμένοι δρομολογητές υπηρεσιών σειράς Cisco 1100 διαθέτουν εσωτερικές μονάδες και αντικαταστάσιμες μονάδες στο πεδίο (FRU) που μπορούν να αφαιρεθούν και να αντικατασταθούν γρήγορα και εύκολα χωρίς να χρειαστεί να στείλετε ολόκληρο το δρομολογητή για επισκευή.

Για να αποκτήσετε πρόσβαση στις εσωτερικές μονάδες του δρομολογητή, πρέπει πρώτα να αφαιρέσετε το κάλυμμα του πλαισίου. Δείτε τις παρακάτω οδηγίες σχετικά με τον τρόπο αφαίρεσης και, στη συνέχεια, αντικατάστασης του καλύμματος πλαισίου στους δρομολογητές.

Μόνο εκπαιδευμένο και εξειδικευμένο προσωπικό θα πρέπει να επιτρέπεται να εγκαθιστά, να αντικαθιστά ή να επισκευάζει αυτόν τον εξοπλισμό. Δήλωση 1030

Οι ISR της σειράς Cisco 1100 διαθέτουν αφαιρούμενα καλύμματα. Μην θέτετε σε λειτουργία τους δρομολογητές χωρίς το κάλυμμα. Κάτι τέτοιο μπορεί να προκαλέσει πολύ γρήγορα υπερθέρμανση του δρομολογητή.

Χρησιμοποιήστε ένα κατσαβίδι Phillips αριθμού 2 για να εκτελέσετε τις ακόλουθες εργασίες.

Αφαίρεση του καλύμματος

βήματα 1 και 2:
Αφαιρέστε τις 14 βίδες από κάθε πλευρά του καλύμματος.

Βήμα 1: Διαβάστε τις Προειδοποιήσεις ασφαλείας και αποσυνδέστε την παροχή ρεύματος πριν εκτελέσετε οποιαδήποτε αντικατάσταση μονάδας.

Βήμα 2: Επιβεβαιώστε ότι ο δρομολογητής είναι απενεργοποιημένος και αποσυνδεδεμένος από την παροχή ρεύματος.

Βήμα 3: Αποσυνδέστε όλα τα καλώδια θύρας που είναι συνδεδεμένα στο δρομολογητή. Βεβαιωθείτε ότι δεν εργάζεστε στο δρομολογητή με καλώδια ακόμα συνδεδεμένα στο δρομολογητή σε περίπτωση κεραυνού ή υπερτάσεων.

Βήμα 4: Ο εγκαταστάτης πρέπει να αποσυνδέσει όλα τα καλώδια που είναι συνδεδεμένα στο σύστημα.

Βήμα 5: Τοποθετήστε το πλαίσιο σε μια επίπεδη επιφάνεια.

Βήμα 6: Αφαιρέστε τις 14 βίδες καλύμματος στις δύο πλευρές του καλύμματος του δρομολογητή. Δείτε το σχήμα.

Βήμα 7: Σύρετε το κάλυμμα από την πλευρά του πλαισίου έως την πλευρά I/O μέχρι να σταματήσει.

Βήμα 8: Τραβήξτε το κάλυμμα κάθετα για να αποδεσμευτεί από το πλαίσιο.

Αντικαταστήστε το κάλυμμα

Για να αντικαταστήσετε το κάλυμμα, κάντε τα εξής βήματα:

Τα καλύμματα αποτελούν αναπόσπαστο μέρος του σχεδιασμού ασφαλείας του προϊόντος. Μη χρησιμοποιείτε τη μονάδα χωρίς εγκατεστημένα τα καλύμματα. Δήλωση 1077.

1 και 2: Αντικαταστήστε τις 14 βίδες σε κάθε πλευρά του καλύμματος.

Βήμα 1: Διαβάστε τις Προειδοποιήσεις ασφαλείας και αποσυνδέστε την παροχή ρεύματος πριν εκτελέσετε οποιαδήποτε αντικατάσταση μονάδας.

Βήμα 2: Επιβεβαιώστε ότι ο δρομολογητής είναι απενεργοποιημένος και αποσυνδεδεμένος από την παροχή ρεύματος.

Βήμα 3: Αποσυνδέστε όλα τα καλώδια θύρας που είναι συνδεδεμένα στο δρομολογητή. Βεβαιωθείτε ότι δεν εργάζεστε στο δρομολογητή με καλώδια ακόμα συνδεδεμένα στο δρομολογητή σε περίπτωση κεραυνού ή υπερτάσεων.

Βήμα 4: Τοποθετήστε το πλαίσιο σε μια επίπεδη επιφάνεια.

Βήμα 5: Ευθυγραμμίστε τα άγκιστρα στο κάλυμμα με τις υποδοχές στη βάση του πλαισίου και χαμηλώστε το κάλυμμα στη βάση του πλαισίου.

Βήμα 6: Σύρετε το κάλυμμα από την πλευρά I/O στην πλευρά του πλαισίου

Βήμα 7: Εγκαταστήστε τις δεκατέσσερις βίδες και στις δύο πλευρές του πλαισίου. Ροπή στρέψης σε 6-8 in-lbs.

Εξωτερικές μονάδες

Οι ενσωματωμένοι δρομολογητές υπηρεσιών σειράς Cisco 1100 διαθέτουν εξωτερικές μονάδες και αντικαταστάσιμες μονάδες στο πεδίο (FRU) που μπορούν να αφαιρεθούν και να αντικατασταθούν γρήγορα και εύκολα χωρίς να χρειαστεί να στείλετε ολόκληρο το δρομολογητή για επισκευή.

Αυτή η ενότητα περιγράφει τον τρόπο εγκατάστασης εξωτερικών μονάδων και FRU στους ISR της σειράς Cisco 1100. Οι πληροφορίες περιέχονται στις ακόλουθες ενότητες:

Μόνο εκπαιδευμένο και εξειδικευμένο προσωπικό θα πρέπει να επιτρέπεται να εγκαθιστά, να αντικαθιστά ή να επισκευάζει αυτόν τον εξοπλισμό. Δήλωση 1030.

Εντοπίστε εξωτερικές υποδοχές για μονάδες

Αυτή η ενότητα περιγράφει τις θέσεις των εξωτερικών μονάδων στη μητρική πλακέτα του δρομολογητή.

Εγκαταστήστε και αφαιρέστε μικρές αφαιρούμενες μονάδες μορφής

Αυτή η ενότητα περιγράφει τον τρόπο εγκατάστασης και αφαίρεσης μικρών αφαιρούμενων μονάδων μορφής (SFP) στους ISR της σειράς Cisco 1100. Οι πληροφορίες περιέχονται στις ακόλουθες ενότητες:

Οι αφαιρούμενες οπτικές μονάδες συμμορφώνονται με τα πρότυπα IEC 60825-1 Ed. 3 και 21 CFR 1040.10 και 1040.11 με ή χωρίς εξαίρεση για συμμόρφωση με το πρότυπο IEC 60825-1 Ed. 3 όπως περιγράφεται στην Ειδοποίηση Laser No. 56, με ημερομηνία 8 Μαΐου 2019.

Εγκαταστήστε μια μικρή αφαιρούμενη μονάδα μορφής

Αυτή η ενότητα περιγράφει τον τρόπο εγκατάστασης προαιρετικών αφαιρούμενων μονάδων μικρού μεγέθους (SFP) στους δρομολογητές ενσωματωμένων υπηρεσιών σειράς Cisco ISR1000 για την παροχή οπτικής συνδεσιμότητας Gigabit Ethernet.

Μόνο οι μονάδες SFP που έχουν πιστοποιηθεί από την Cisco και συμμορφώνονται με το πρότυπο IEC 60825-1:2014 υποστηρίζονται σε αυτούς τους δρομολογητές. Για περισσότερες πληροφορίες, ανατρέξτε στο SFPs Supported on Cisco 1100 ISRs.

Σημείωση
Η μονάδα SFP -GLC-GE-100FX V01 δεν υποστηρίζεται στη σειρά Cisco111x.

Προϊόν λέιζερ κατηγορίας 1. Δήλωση 1008.

Οι αφαιρούμενες οπτικές μονάδες συμμορφώνονται με τα πρότυπα IEC 60825-1 Ed. 3 και 21 CFR 1040.10 και 1040.11 με ή χωρίς εξαίρεση για συμμόρφωση με το πρότυπο IEC 60825-1 Ed. 3 όπως περιγράφεται στην Ειδοποίηση Laser No. 56, με ημερομηνία 8 Μαΐου 2019.

Αφαιρέστε τη μικρή αφαιρούμενη μονάδα παράγοντα

Για να αφαιρέσετε μια μικρή αφαιρούμενη μονάδα (SFP) από το πλαίσιο:

Βήμα 1: Αποσυνδέστε όλα τα καλώδια από το SFP.

Βήμα 2: Αποσυνδέστε το μάνταλο SFP.

Σημείωση: Οι μονάδες SFP χρησιμοποιούν διάφορα σχέδια μανδάλου για να ασφαλίσουν τη μονάδα στη θύρα SFP. Για πληροφορίες σχετικά με τον τύπο τεχνολογίας SFP και το μοντέλο, δείτε την ετικέτα στο πλάι της μονάδας SFP.

Συμβουλή: Χρησιμοποιήστε ένα στυλό, ένα κατσαβίδι ή άλλο μικρό ίσιο εργαλείο για να απελευθερώσετε απαλά μια λαβή με σύνδεσμο δεσίματος, εάν δεν μπορείτε να την φτάσετε με τα δάχτυλά σας.

Βήμα 3: Πιάστε το SFP και από τις δύο πλευρές και αφαιρέστε το από το πλαίσιο.

Εγκατάσταση μιας προσθήκης μονάδας LTE

Για να μειωθεί ο κίνδυνος ηλεκτροπληξίας, το πλαίσιο αυτού του εξοπλισμού πρέπει να συνδεθεί με μόνιμη γείωση κατά τη διάρκεια της κανονικής χρήσης Δήλωση 445

Οι κενές προσόψεις και τα καλύμματα εξυπηρετούν τρεις σημαντικές λειτουργίες: αποτρέπουν την έκθεση σε επικίνδυνες τάσεις και ρεύματα μέσα στο πλαίσιο, περιέχουν ηλεκτρομαγνητικές παρεμβολές (EMI) που ενδέχεται να διαταράξουν άλλο εξοπλισμό και κατευθύνουν τη ροή του αέρα ψύξης μέσω του πλαισίου. Μη χρησιμοποιείτε το σύστημα, εκτός εάν όλες οι κάρτες, οι προσόψεις, τα μπροστινά καλύμματα και τα πίσω καλύμματα είναι στη θέση τους. Δήλωση 1029.

Μόνο εκπαιδευμένο και εξειδικευμένο προσωπικό θα πρέπει να επιτρέπεται να εγκαθιστά, να αντικαθιστά ή να επισκευάζει αυτόν τον εξοπλισμό. Δήλωση 1030.

Οι προσθήκες οπτικές μονάδες συμμορφώνονται με τα πρότυπα IEC 60825-1 Ed. 3 και 21 CFR 1040.10 και 1040.11 με ή χωρίς εξαίρεση για συμμόρφωση με το πρότυπο IEC 60825-1 Ed. 3, όπως περιγράφεται στην ειδοποίηση λέιζερ Νο. 56, με ημερομηνία 8 Μαΐου 2019. Δήλωση 1255.

Προσθήκες LTE	Τεχνολογία προσθήκης LTE
P-LTEA-EA	3.0 LTEEA (CAT6)
P-LTEA-LA	3.0 LTELA (CAT6)
P-LTEAP18-G	Pro (CAT18)
P-LTE-VZ	Σύστημα και εφεδρική προσθήκη CAT4 LTE
P-LTE-US	Σύστημα και εφεδρική προσθήκη CAT4 LTE
P-LTE-GB	Σύστημα και εφεδρική προσθήκη CAT4 LTE
P-LTE-JN	WP7605-G LTE CAT4
P-LTE-IN	WP7608-G LTE CAT4
P-LTE-MNA	WP7610-G LTE CAT4

Εγκατάσταση μιας προσθήκης μονάδας LTE σε ένα C1101-4P

Για να τοποθετήσετε την προσθήκη μονάδα LTE στο router, ακολουθήστε αυτά τα βήματα:

Βήμα 1: Τοποθετήστε και, στη συνέχεια, σπρώξτε απαλά την προσθήκη LTE στην υποδοχή της προσθήκης του C1101-4P μέχρι να στερεωθεί καλά.

Βήμα 2: Σφίξτε τη βίδα, η συνιστώμενη ροπή είναι 10-12 in-lb.

Εικόνα 1: Προσθήκη LTE - C1101-4P

Στοιχείο	Περιγραφή
1	Κεραία GPS
2	Κεραία LTE
3	Ακροδέκτης γείωσης
4	Υποδοχή κλειδαριάς Kensingston

Εικόνα 2: Προσθήκη LTE - C1127X-8PLTEP

Στοιχείο	Περιγραφή
1	Κεραία GPS
2	Κεραία LTE
3	Ακροδέκτης γείωσης
4	Υποδοχή κλειδαριάς Kensingston

Εικόνα 3: Προσθήκη LTE - C1118-8PLTEAP

Στοιχείο	Περιγραφή
1	Mini-PCIE
2	Κοινός διανομέας θερμότητας + θερμική διεπαφή
3	I/O
4	Βάση περιβλήματος για υποστήριξη 4 κεραιών
5	Συναρμολόγηση καλωδίου 4-1 SMA-MHF4
6	Κεραία διαφοροποίησης SMA για χρηστικότητα και πρόσβαση στη θύρα Micro-USB

Εικόνα 4: Προσθήκη LTE - C1118-8PLTEAP Πίσω πλαίσιο

Εικόνα 5: C1118-8PLTEAP με υποδοχές Micro SIM

Αυτή η ενότητα περιγράφει πώς να τοποθετήσετε μια κάρτα Micro-SIM σε μια προσθήκη μονάδα LTE.
Για να τοποθετήσετε τις κάρτες Micro-SIM σε μια προσθήκη μονάδα LTE:

Σημείωση:
Βεβαιωθείτε ότι χρησιμοποιείτε το σωστό εργαλείο για την αφαίρεση της θύρας Micro-SIM.

1. Τοποθετήστε την προσθήκη μονάδα στην κάτω πλευρά της, αφαιρέστε τη βίδα της θύρας SIM, χρησιμοποιήστε ένα κατσαβίδι Philips #1 για την αφαίρεση των βιδών και, στη συνέχεια, αφαιρέστε προσεκτικά το κάλυμμα Micro-SIM από την προσθήκη μονάδα.

   Μην αγγίζετε κανένα μέρος της εκτεθειμένης περιοχής του κυκλώματος PCB όταν αφαιρεθεί το κάλυμμα Micro-SIM.
2. Στην εικόνα, το βήμα 2 παρακάτω δείχνει την υποδοχή Micro-SIM 1 (ετικέτα 1) και την υποδοχή Micro-SIM 0 (ετικέτα 2).
3. Σπρώξτε κάθε κάρτα Micro-SIM (ετικέτα 3) στην υποδοχή μέχρι να κάνει κλικ. Στερεώστε το κάλυμμα Micro-SIM με μια βίδα, χρησιμοποιήστε ένα κατσαβίδι Philips αριθμός 1 για να στερεώσετε τη βίδα στο κάλυμμα Micro-SIM. Η συνιστώμενη ροπή είναι 2,8 - 3,8 ίντσες LBF.
4. Έχετε πλέον τοποθετήσει με επιτυχία τις κάρτες Micro-SIM στην προσθήκη μονάδα LTE. Η σήμανση στη θύρα Mirco-SIM θα πρέπει να ευθυγραμμίζεται με τη Micro-SIM0 στην προσθήκη μονάδα με το βέλος να δείχνει προς τα πάνω.

Εικόνα 6: Τοποθετήστε τις κάρτες Micro-SIM

Εγκατάσταση μιας κάρτας Micro-SIM σε ένα USB LTE Dongle

Αυτή η ενότητα περιγράφει πώς να τοποθετήσετε μια κάρτα micro-SIM σε ένα USB LTE dongle σε ένα router C1101-4P.

Εικόνα 7: Υποδοχή κάρτας Micro-SIM με κάλυμμα προστασίας από τη σκόνη

Βήμα 1
Για να τοποθετήσετε μια κάρτα micro-SIM σε ένα USB LTE dongle, ακολουθήστε αυτά τα βήματα:

1. Ανοίξτε το προστατευτικό καπάκι micro-SIM στο USB dongle, τοποθετήστε απαλά την κάρτα micro-SIM με την άκρη της προσανατολισμένη όπως φαίνεται στην εικόνα μέχρι να καθίσει η SIM στην υποδοχή.
2. Κλείστε το προστατευτικό καπάκι micro-SIM στο USB για να κλείσετε την υποδοχή.

Βήμα 2
Για να αφαιρέσετε μια κάρτα micro-SIM σε ένα USB LTE dongle, ακολουθήστε αυτά τα βήματα:

1. Ανοίξτε το κάλυμμα προστασίας από τη σκόνη και, στη συνέχεια, σπρώξτε απαλά την κάρτα micro-SIM για να εξαγάγετε την κάρτα από την υποδοχή SIM.
2. Κλείστε το προστατευτικό καπάκι micro-SIM στο USB για να κλείσετε την υποδοχή.

Σημείωση
Ενδέχεται να χρειαστεί να προσαρμοστεί ο προσανατολισμός της κεραίας για βέλτιστη απόδοση.

Εκτελέστε τα ακόλουθα βήματα για να τοποθετήσετε το USB LTE dongle με την κάρτα SIM σε μια οριζόντια υποδοχή στο πίσω πλαίσιο ενός router της σειράς C110x:

1. Βεβαιωθείτε ότι η micro-SIM είναι εγκατεστημένη στο LTE USB dongle.
2. Συνδέστε το LTE USB dongle στη βάση μαγνήτη.
3. Συνδέστε τη βάση μαγνήτη στη θύρα USB στο μεταλλικό μπροστινό πλαίσιο του C1101-4P.

Αριθμός	Περιγραφή
1	Υποστηρικτικός δακτύλιος
2	Μαγνήτης
3	Εκτείνεται προς τα έξω 30 mm
4	Κατεύθυνση σύνδεσης

Αριθμός	Περιγραφή
1	Υποστηρικτικός δακτύλιος
2	Βάση dongle με μαγνήτη
3	Router-C1101-4PLTEPW

Ακολουθήστε την ίδια διαδικασία για να εγκαταστήσετε το USB LTE dongle σε routers με κάθετη υποδοχή USB.

Οδηγίες τοποθέτησης κεραίας

Αυτή η ενότητα περιγράφει τον τρόπο τοποθέτησης της κεραίας σε Cisco 1000 Series ISRs. Οι πληροφορίες περιέχονται στις ακόλουθες ενότητες:

Τοποθέτηση της κεραίας σε ράφι

Για να εγκαταστήσετε την κεραία σε ένα ράφι, ακολουθήστε αυτά τα βήματα:

Επιλογή A - Τοποθέτηση σε ράφι σε διαφορετικό ύψος με την πλατφόρμα

Βήμα 1: Σηκώστε τα στηρίγματα R (700-121611-01)
Βήμα 2: Τοποθετήστε και στερεώστε το στήριγμα σε μια κατάλληλη θέση στο ράφι χρησιμοποιώντας δύο βίδες
Βήμα 3: Σφίξτε τη βίδα, η συνιστώμενη ροπή είναι 10-12 in-lb.

Επιλογή A - Τοποθέτηση σε ράφι στο ίδιο ύψος με την πλατφόρμα

Βήμα 1: Σηκώστε τα στηρίγματα R (700-121611-01) Τοποθετήστε και στερεώστε το στήριγμα σε μια κατάλληλη θέση στο ράφι χρησιμοποιώντας δύο βίδες.
Βήμα 2: Σφίξτε τη βίδα, η συνιστώμενη ροπή είναι 10-12 in-lb.

Και οι δύο επιλογές - A και B θα πρέπει να ακολουθήσουν αυτά τα υπόλοιπα βήματα για να ολοκληρωθεί η διαδικασία τοποθέτησης:

1. Συναρμολογήστε εκ των προτέρων το dongle, το USB, το καλώδιο και την κεραία μαζί.
2. Σηκώστε το στήριγμα τοποθέτησης στον τοίχο (700-121609-01) και 2 ΒΙΔΕΣ (48-0580-01).
3. Ευθυγραμμίστε και στερεώστε τις βίδες.
4. Συνδέστε το καλώδιο USB στη θύρα USB στο πλαίσιο για να ολοκληρώσετε τη διαδικασία τοποθέτησης.



Τοποθέτηση της κεραίας στον τοίχο

Για να εγκαταστήσετε την κεραία σε έναν τοίχο, ακολουθήστε αυτά τα βήματα:

Βήμα 1: Σηκώστε το στήριγμα C (700-121628-01), τοποθετήστε το στήριγμα και, στη συνέχεια, στερεώστε το στον τοίχο χρησιμοποιώντας τέσσερις βίδες.
Βήμα 2: Συναρμολογήστε μαζί το καλώδιο USB (74-122795-01), το dongle και την κεραία (07-100470-01). Σηκώστε το στήριγμα τοποθέτησης στον τοίχο (700-121609-01), δύο ΒΙΔΕΣ (48-0580-01). Ευθυγραμμίστε και στερεώστε τις βίδες (η συνιστώμενη ροπή είναι 10-12 in-lb), η τοποθέτηση στον τοίχο έχει ολοκληρωθεί.

Σύνδεση της κεραίας στη συσκευή

Βήμα 1: Βεβαιωθείτε ότι το δεσμευμένο μήκος καλωδίου USB είναι αρκετό για να φτάσει στη συσκευή.
Βήμα 2: Βεβαιωθείτε ότι χρησιμοποιείτε το κλιπ καλωδίου στο κιτ καλωδίου USB (74-122795-01) για να διαχειριστείτε τη δρομολόγηση καλωδίων και να συγκρατήσετε το βάρος του καλωδίου.
Βήμα 3: Βεβαιωθείτε ότι δεν υπάρχουν αιχμηρές ακτίνες μέσα στη δρομολόγηση του καλωδίου USB.

Τοποθέτηση της κεραίας στην οροφή

Για να εγκαταστήσετε την κεραία σε ένα ράφι, ακολουθήστε αυτά τα βήματα:

Επιλογή A - Τοποθέτηση σε ράφι σε διαφορετικό ύψος με την πλατφόρμα

Βήμα 1: Σηκώστε τα στηρίγματα R (700-121611-01)
Βήμα 2: Τοποθετήστε και στερεώστε το στήριγμα σε μια κατάλληλη θέση στο ράφι χρησιμοποιώντας δύο βίδες.
Βήμα 3: Σφίξτε τη βίδα, η συνιστώμενη ροπή είναι 10-12 in-lb.

Επιλογή A - Τοποθέτηση σε ράφι στο ίδιο ύψος με την πλατφόρμα

Βήμα 1: Σηκώστε τα στηρίγματα R (700-121611-01) Τοποθετήστε και στερεώστε το στήριγμα σε μια κατάλληλη θέση στο ράφι χρησιμοποιώντας δύο βίδες.
Βήμα 1: Σφίξτε τη βίδα, η συνιστώμενη ροπή είναι 10-12 in-lb

Και οι δύο επιλογές - A και B θα πρέπει να ακολουθήσουν αυτά τα υπόλοιπα βήματα για να ολοκληρωθεί η διαδικασία τοποθέτησης:

1. Συναρμολογήστε εκ των προτέρων το dongle, το USB, το καλώδιο και την κεραία μαζί.
2. Σηκώστε το στήριγμα τοποθέτησης στον τοίχο (700-121609-01) και 2 ΒΙΔΕΣ (48-0580-01).
3. Ευθυγραμμίστε και στερεώστε τις βίδες.
4. Συνδέστε το καλώδιο USB στη θύρα USB στο πλαίσιο για να ολοκληρώσετε τη διαδικασία τοποθέτησης.
