„C111X“ ir „C1111x“ korpuso dangčių keitimas

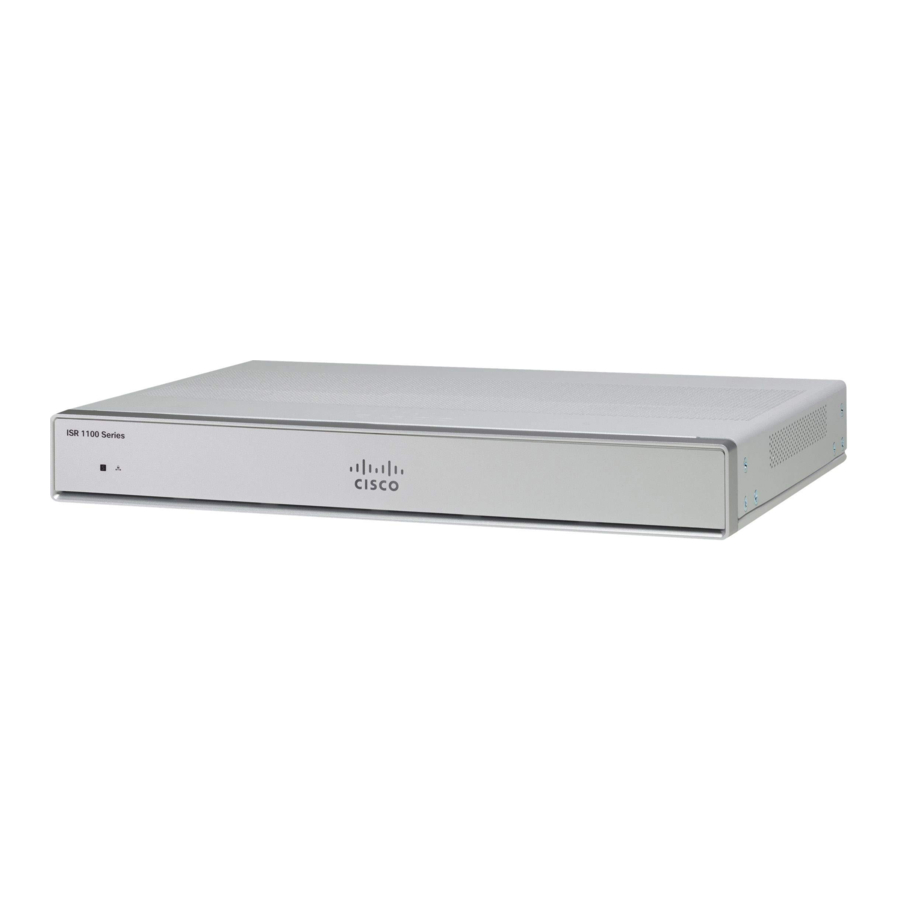

„Cisco 1100 Series“ integruotieji paslaugų maršrutizatoriai turi vidinius modulius ir vietoje keičiamus įrenginius (FRU), kuriuos galima greitai ir lengvai išimti ir pakeisti nesiunčiant viso maršrutizatoriaus remontui.

Norėdami pasiekti vidinius maršrutizatoriaus modulius, pirmiausia turite nuimti korpuso dangtį. Žemiau pateiktose instrukcijose rasite, kaip nuimti ir vėliau pakeisti maršrutizatorių korpuso dangtį.

Tik apmokytas ir kvalifikuotas personalas turėtų montuoti, keisti ar aptarnauti šią įrangą. 1030 pareiškimas

„Cisco 1100 Series“ ISR turi nuimamus dangčius. Neeksploatuokite maršrutizatorių be dangčio. Tai gali labai greitai perkaisti maršrutizatorių.

Norėdami atlikti toliau nurodytas užduotis, naudokite Nr. 2 „Phillips“ atsuktuvą.

Dangčio nuėmimas

1 ir 2 veiksmai:
Nuimkite 14 varžtų iš abiejų dangčio pusių.

1 veiksmas: perskaitykite saugos įspėjimus ir atjunkite maitinimo šaltinį prieš atlikdami bet kokį modulio keitimą.

2 veiksmas: įsitikinkite, kad maršrutizatorius išjungtas ir atjungtas nuo maitinimo šaltinio.

3 veiksmas: atjunkite visus prievado laidus, prijungtus prie maršrutizatoriaus. Užtikrinkite, kad nedirbate su maršrutizatoriumi, kai laidai vis dar prijungti prie maršrutizatoriaus žaibo ar viršįtampių atveju.

4 veiksmas: montuotojas turi atjungti visus prie sistemos prijungtus laidus.

5 veiksmas: padėkite korpusą ant lygaus paviršiaus.

6 veiksmas: nuimkite 14 dangčio varžtų iš dviejų maršrutizatoriaus dangčio pusių. Žr. paveikslą.

7 veiksmas: stumkite dangtį nuo rėmelio pusės prie I/O pusės, kol jis sustos.

8 veiksmas: patraukite dangtį vertikaliai, kad atjungtumėte nuo korpuso.

Dangčio pakeitimas

Norėdami pakeisti dangtį, atlikite šiuos veiksmus:

Dangčiai yra neatsiejama gaminio saugos konstrukcijos dalis. Neeksploatuokite įrenginio be įdiegtų dangčių. 1077 pareiškimas.

1 ir 2: pakeiskite 14 varžtų abiejose dangčio pusėse.

1 veiksmas: perskaitykite saugos įspėjimus ir atjunkite maitinimo šaltinį prieš atlikdami bet kokį modulio keitimą.

2 veiksmas: įsitikinkite, kad maršrutizatorius išjungtas ir atjungtas nuo maitinimo šaltinio.

4 veiksmas: padėkite korpusą ant lygaus paviršiaus.

5 veiksmas: sulygiuokite kabliukus ant dangčio su angomis ant korpuso pagrindo ir nuleiskite dangtį ant korpuso pagrindo.

6 veiksmas: stumkite dangtį nuo I/O pusės iki rėmelio pusės

7 veiksmas: įsukite keturiolika varžtų abiejose korpuso pusėse. Sukimo momentas iki 6–8 colių svarų.

Išoriniai moduliai

„Cisco 1100 Series“ integruotieji paslaugų maršrutizatoriai turi išorinius modulius ir vietoje keičiamus įrenginius (FRU), kuriuos galima greitai ir lengvai išimti ir pakeisti nesiunčiant viso maršrutizatoriaus remontui.

Šiame skyriuje aprašoma, kaip įdiegti išorinius modulius ir FRU į „Cisco 1100 Series“ ISR. Informacija pateikiama šiuose skyriuose:

Tik apmokytas ir kvalifikuotas personalas turėtų montuoti, keisti ar aptarnauti šią įrangą. 1030 pareiškimas.

Išorinių modulių lizdų paieška

Šiame skyriuje aprašomos išorinių modulių vietos maršrutizatoriaus pagrindinėje plokštėje.

Mažų formų prijungiamųjų modulių montavimas ir išėmimas

Šiame skyriuje aprašoma, kaip įdiegti ir išimti mažų formų prijungiamuosius (SFP) modulius „Cisco 1100 Series“ ISR. Informacija pateikiama šiuose skyriuose:

Prijungiami optiniai moduliai atitinka IEC 60825-1 Ed. 3 ir 21 CFR 1040.10 ir 1040.11 su išimtimi arba be jos, kad atitiktų IEC 60825-1 Ed. 3, kaip aprašyta lazerio pranešime Nr. 56, 2019 m. gegužės 8 d.

Mažo formato prijungiamojo modulio įdiegimas

Šiame skyriuje aprašoma, kaip įdiegti papildomus mažo formato prijungiamuosius (SFP) modulius „Cisco ISR1000 series“ integruotuose paslaugų maršrutizatoriuose, kad būtų užtikrintas optinis „Gigabit Ethernet“ ryšys.

Šiuose maršrutizatoriuose palaikomi tik „Cisco“ sertifikuoti SFP moduliai, atitinkantys IEC 60825-1:2014. Norėdami gauti daugiau informacijos, žr. SFP Palaikomi apie „Cisco“ 1100 ISR .

Pastaba
SFP modulis-GLC-GE-100FX V01 nepalaikomas „Cisco111x Series“.

1 klasės lazerinis gaminys. 1008 pareiškimas.

Mažo faktoriaus prijungiamojo modulio išėmimas

Norėdami išimti mažo faktoriaus prijungiamąjį (SFP) modulį iš korpuso:

1 veiksmas: atjunkite visus laidus nuo SFP.

2 veiksmas: atjunkite SFP fiksatorių.

Pastaba: SFP moduliuose naudojami įvairūs fiksatorių dizainai, kad modulis būtų pritvirtintas SFP prievade. Norėdami gauti informacijos apie SFP technologijos tipą ir modelį, žr. etiketę SFP modulio šone.

Patarimas: naudokite rašiklį, atsuktuvą ar kitą mažą tiesų įrankį, kad švelniai atlaisvintumėte užsegimo rankeną, jei negalite jos pasiekti pirštais.

3 veiksmas: suimkite SFP iš abiejų pusių ir išimkite jį iš korpuso.

Įdiekite LTE įstatomąjį modulį

Siekiant sumažinti elektros smūgio riziką, šios įrangos važiuoklė normaliai naudojant turi būti prijungta prie nuolatinio įžeminimo. 445 pareiškimas

Tuščios priekinės plokštės ir dangteliai atlieka tris svarbias funkcijas: jie apsaugo nuo pavojingos įtampos ir srovių važiuoklės viduje; jie sulaiko elektromagnetinius trukdžius (EMI), kurie gali trikdyti kitą įrangą; ir jie nukreipia aušinimo oro srautą per važiuoklę. Nenaudokite sistemos, jei nėra visų kortelių, priekinių plokščių, priekinių ir galinių dangčių. 1029 pareiškimas.

Tik apmokyti ir kvalifikuoti darbuotojai turėtų turėti teisę montuoti, keisti ar aptarnauti šią įrangą. 1030 pareiškimas.

Įstatomi optiniai moduliai atitinka IEC 60825-1 Ed. 3 ir 21 CFR 1040.10 ir 1040.11 su išimtimis arba be jų, kad atitiktų IEC 60825-1 Ed. 3, kaip aprašyta lazeriniame pranešime Nr. 56, išleistame 2019 m. gegužės 8 d. 1255 pareiškimas.

LTE Pluggables	LTE Pluggable Technology
P-LTEA-EA	3.0 LTEEA (CAT6)
P-LTEA-LA	3.0 LTELA (CAT6)
P-LTEAP18-G	Pro (CAT18)
P-LTE-VZ	System and spare CAT4 LTE Pluggable
P-LTE-US	System and spare CAT4 LTE Pluggable
P-LTE-GB	System and spare CAT4 LTE Pluggable
P-LTE-JN	WP7605-G LTE CAT4
P-LTE-IN	WP7608-G LTE CAT4
P-LTE-MNA	WP7610-G LTE CAT4

LTE įstatomojo modulio įdiegimas įrenginyje C1101-4P

Norėdami įdėti LTE įstatomąjį modulį į maršrutizatorių, atlikite šiuos veiksmus:

1 žingsnis: įdėkite ir švelniai įstumkite LTE įstatomąjį modulį į C1101-4P įstatomąją angą, kol jis tvirtai užsifiksuos.

2 žingsnis: priveržkite varžtą, rekomenduojamas sukimo momentas yra 10–12 in-lb.

1 pav.: LTE Pluggable - C1101-4P

Elementas	Aprašymas
1	GPS antena
2	LTE antena
3	Įžeminimo ąselė
4	„Kensingston“ užrakto lizdas

2 pav.: LTE Pluggable - C1127X-8PLTEP

Elementas	Aprašymas
1	GPS antena
2	LTE antena
3	Įžeminimo ąselė
4	„Kensingston“ užrakto lizdas

3 pav.: LTE Pluggable - C1118-8PLTEAP

Elementas	Aprašymas
1	Mini-PCIE
2	Bendras šilumos skirstytuvas + šiluminė sąsaja
3	Įvestis / išvestis
4	Korpuso pagrindas, skirtas palaikyti 4 antenas
5	4-1 SMA-MHF4 kabelio mazgas
6	SMA įvairinimo antena, skirta patogumui ir prieigai prie „Micro-USB“ prievado

4 pav.: LTE Pluggable - C1118-8PLTEAP galinis skydelis

5 pav.: C1118-8PLTEAP su „Micro SIM“ lizdais

Šiame skyriuje aprašoma, kaip įdėti „Micro-SIM“ kortelę į LTE įstatomąjį modulį.
Norėdami įdėti „Micro-SIM“ korteles į LTE įstatomąjį modulį:

Pastaba:
Įsitikinkite, kad naudojate tinkamą įrankį „Micro-SIM“ durelių išėmimui.

Padėkite įstatomąjį modulį apačia į viršų, atsukite SIM durelių varžtą, naudokite #1 „Philips“ atsuktuvą varžtams atsukti, o tada atsargiai nuimkite „Micro-SIM“ dangtelį nuo įstatomojo modulio.

Nenuimkite „Micro-SIM“ dangtelio ir nelieskite jokios atviros PCB grandinės srities.
Paveikslėlyje 2 veiksmas žemiau rodo „Micro-SIM“ lizdą 1 (etiketė 1) ir „Micro-SIM“ lizdą 0 (etiketė 2).
Įstumkite kiekvieną „Micro-SIM“ kortelę (etiketė 3) į lizdą, kol ji spragtelės. Pritvirtinkite „Micro-SIM“ dangtelį varžtu, naudokite numerį 1 „Philips“ atsuktuvą, kad pritvirtintumėte varžtą ant „Micro-SIM“ dangtelio. Rekomenduojamas sukimo momentas yra 2,8–3,8 colio LBF.
Dabar sėkmingai įdėjote „Micro-SIM“ korteles į LTE įstatomąjį modulį. Žymėjimas ant „Mirco-SIM“ durelių turi atitikti „Micro-SIM0“ ant įstatomojo modulio su rodykle į viršų.

6 pav.: „Micro-SIM“ kortelių įdėjimas

„Micro-SIM“ kortelės įdiegimas į USB LTE „Dongle“

Šiame skyriuje aprašoma, kaip įdėti „micro-SIM“ kortelę į USB LTE „dongle“ C1101-4P maršrutizatoriuje.

„Micro-SIM“ kortelės įdiegimas į USB LTE „Dongle“ - 1 žingsnis
7 pav.: „Micro-SIM“ kortelės lizdas su apsauginiu dangteliu

1 žingsnis
Norėdami įdėti „micro-SIM“ kortelę į USB LTE „dongle“, atlikite šiuos veiksmus:

Bakstelėkite, kad atidarytumėte „micro-SIM“ apsauginį dangtelį ant USB „dongle“, švelniai įdėkite „micro-SIM“ kortelę su kraštu, nukreiptu taip, kaip parodyta paveikslėlyje, kol SIM kortelė atsisės lizde.
Bakstelėkite, kad uždarytumėte „micro-SIM“ apsauginį dangtelį ant USB, kad uždarytumėte lizdą.

2 žingsnis
Norėdami išimti „micro-SIM“ kortelę į USB LTE „dongle“, atlikite šiuos veiksmus:

Bakstelėkite, kad atidarytumėte apsauginį dangtelį, ir švelniai stumkite „micro-SIM“ kortelę, kad išstumtumėte kortelę iš SIM lizdo.
Bakstelėkite, kad uždarytumėte „micro-SIM“ apsauginį dangtelį ant USB, kad uždarytumėte lizdą.

Pastaba
Siekiant optimalaus veikimo, gali reikėti pakoreguoti antenos orientaciją.

Atlikite šiuos veiksmus, kad įdėtumėte USB LTE „dongle“ su SIM kortele į horizontalų lizdą C110x serijos maršrutizatoriaus galiniame skydelyje:

Įsitikinkite, kad „micro-SIM“ įdiegta į LTE USB „dongle“.
Įkiškite LTE USB „dongle“ į magneto laikiklį.
Pritvirtinkite magneto laikiklį prie USB prievado ant C1101-4P metalinio priekinio skydelio.

„Micro-SIM“ kortelės įdiegimas į USB LTE „Dongle“ - 2 žingsnis

Numeris	Aprašymas
1	Palaikymo žiedas
2	Magnetas
3	Išsikiša į išorę 30 mm
4	Įjungimo kryptis

Numeris	Aprašymas
1	Palaikymo žiedas
2	„Dongle“ laikiklis su magnetu
3	Maršrutizatorius-C1101-4PLTEPW

Laikykitės tos pačios procedūros, kad įdiegtumėte USB LTE „dongle“ į maršrutizatorius su vertikaliu USB lizdu.

Antenos montavimo instrukcijos

Šiame skyriuje aprašoma, kaip montuoti anteną ant Cisco 1000 serijos ISR. Informacija pateikiama šiuose skyriuose:

Antenos montavimas į lentyną

Norėdami įdiegti anteną ant lentynos, atlikite šiuos veiksmus:

A variantas – montavimas į lentyną skirtingame aukštyje su platforma

1 žingsnis: paimkite R formos laikiklius (700-121611-01)
2 žingsnis: padėkite ir pritvirtinkite laikiklį tinkamoje vietoje ant lentynos naudodami du varžtus
3 žingsnis: priveržkite varžtą, rekomenduojamas sukimo momentas yra 10–12 in-lb.

A variantas – montavimas į lentyną tame pačiame aukštyje su platforma

1 žingsnis: paimkite R formos laikiklius (700-121611-01) Padėkite ir pritvirtinkite laikiklį tinkamoje vietoje ant lentynos naudodami du varžtus.
2 žingsnis: priveržkite varžtą, rekomenduojamas sukimo momentas yra 10–12 in-lb.

Abiem variantams – A ir B, norint užbaigti montavimo procedūrą, reikia atlikti šiuos likusius veiksmus:

Iš anksto surinkite „dongle“, USB, kabelį ir anteną.
Paimkite sieninį laikiklį (700-121609-01) ir 2 VARŽTUS (48-0580-01).
Sulygiuokite ir pritvirtinkite varžtus.
Įkiškite USB kabelį į USB prievadą ant važiuoklės, kad užbaigtumėte montavimo procedūrą.

Antenos montavimas ant sienos

Norėdami įdiegti anteną ant sienos, atlikite šiuos veiksmus:

1 žingsnis: paimkite C formos laikiklį (700-121628-01), padėkite laikiklį ir pritvirtinkite jį ant sienos naudodami keturis varžtus.
2 žingsnis: surinkite USB kabelį (74-122795-01), „dongle“ ir anteną (07-100470-01). Paimkite sieninį laikiklį (700-121609-01), du VARŽTUS (48-0580-01). Sulygiuokite ir pritvirtinkite varžtus (rekomenduojamas sukimo momentas yra 10–12 in-lb), sieninis laikiklis yra baigtas.

Antenos prijungimas prie įrenginio

1 žingsnis: įsitikinkite, kad rezervuoto USB kabelio ilgio pakanka, kad pasiektų įrenginį.
2 žingsnis: įsitikinkite, kad naudojate kabelio spaustuką USB kabelio rinkinyje (74-122795-01), kad valdytumėte kabelių tiesimą ir išlaikytumėte kabelio svorį.
3 žingsnis: įsitikinkite, kad USB kabelio tiesime nėra aštrių spindulių.

Antenos montavimas ant lubų

Norėdami įdiegti anteną ant lentynos, atlikite šiuos veiksmus:

A variantas – montavimas į lentyną skirtingame aukštyje su platforma

1 žingsnis: paimkite R formos laikiklius (700-121611-01)
2 žingsnis: padėkite ir pritvirtinkite laikiklį tinkamoje vietoje ant lentynos naudodami du varžtus.
3 žingsnis: priveržkite varžtą, rekomenduojamas sukimo momentas yra 10–12 in-lb.

A variantas – montavimas į lentyną tame pačiame aukštyje su platforma

1 žingsnis: paimkite R formos laikiklius (700-121611-01) Padėkite ir pritvirtinkite laikiklį tinkamoje vietoje ant lentynos naudodami du varžtus.
1 žingsnis: priveržkite varžtą, rekomenduojamas sukimo momentas yra 10–12 in-lb.

Abiem variantams – A ir B, norint užbaigti montavimo procedūrą, reikia atlikti šiuos likusius veiksmus:

Iš anksto surinkite „dongle“, USB, kabelį ir anteną.
Paimkite sieninį laikiklį (700-121609-01) ir 2 VARŽTUS (48-0580-01).
Sulygiuokite ir pritvirtinkite varžtus.
Įkiškite USB kabelį į USB prievadą ant važiuoklės, kad užbaigtumėte montavimo procedūrą.
