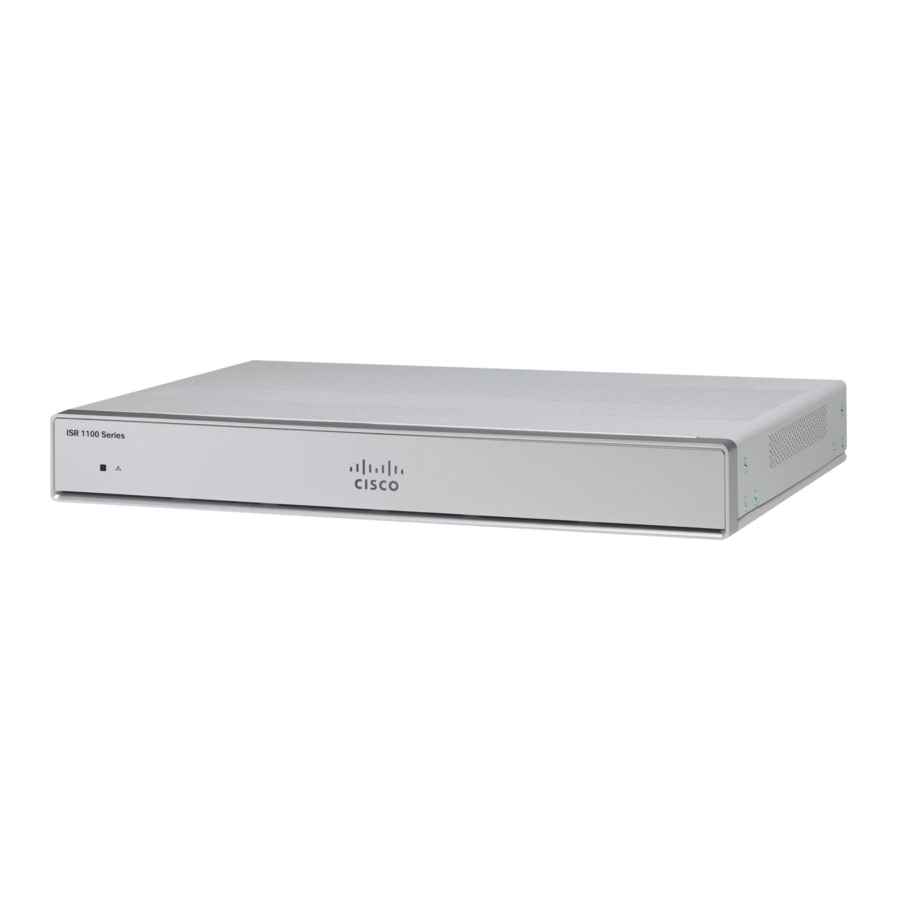

Mwongozo wa Mfululizo wa Cisco 1000

Badilisha Vifuniko vya Chasi kwa C111X na C1111x

Vitelezi vya Huduma vilivyounganishwa vya Mfululizo wa Cisco 1100 vina moduli za ndani na vitengo vinavyoweza kubadilishwa shambani (FRU) ambavyo vinaweza kuondolewa na kubadilishwa kwa haraka na kwa urahisi bila kulazimika kutuma kitelesi kizima kwa ukarabati.

Ili kufikia moduli za ndani kwenye kitelesi, lazima kwanza uondoe kifuniko cha chasi. Tazama maagizo hapa chini jinsi ya kuondoa na baadaye kubadilisha kifuniko cha chasi kwenye vitelesi.

Wafanyakazi waliofunzwa na waliohitimu pekee ndio wanapaswa kuruhusiwa kusakinisha, kubadilisha au kuhudumia kifaa hiki. Taarifa 1030

ISRi za Mfululizo wa Cisco 1100 zina vifuniko vinavyoweza kuondolewa. Usitumie vitelesi bila kifuniko. Kufanya hivyo kunaweza kusababisha kitelesi kupata joto kupita kiasi haraka sana.

Tumia bisibisi namba-2 ya Phillips kufanya kazi zifuatazo.

Ondoa Kifuniko

Hatua ya 1 na 2:
Ondoa skrubu 14 kutoka kila upande wa kifuniko.

Hatua ya 1: Soma Maonyo ya Usalama na ukate usambazaji wa umeme kabla ya kufanya ubadilishaji wowote wa moduli.

Hatua ya 2: Thibitisha kuwa kitelesi kimezimwa na kukatwa kutoka kwa usambazaji wa umeme.

Hatua ya 3: Ondoa nyaya zote za bandari zilizounganishwa kwenye kitelesi. Hakikisha kwamba haufanyi kazi kwenye kitelesi na nyaya bado zimeunganishwa kwenye kitelesi katika tukio la umeme au kuongezeka kwa nguvu.

Hatua ya 4: Msakinishaji akate nyaya zote zilizounganishwa kwenye mfumo.

Hatua ya 5: Weka chasi kwenye uso ulio sawa.

Hatua ya 6: Ondoa skrubu 14x za kifuniko pande mbili za kifuniko cha kitelesi. Angalia mchoro.

Hatua ya 7: Telezesha kifuniko kutoka upande wa bezel hadi upande wa I/O hadi kikome.

Hatua ya 8: Vuta kifuniko wima ili kujiondoa kutoka kwa chasi.

Badilisha Kifuniko

Ili kubadilisha kifuniko, fanya hatua hizi:

Vifuniko ni sehemu muhimu ya muundo wa usalama wa bidhaa. Usitumie kitengo bila vifuniko vilivyosakinishwa. Taarifa 1077.

1 na 2: Badilisha skrubu 14 kila upande wa kifuniko.

Hatua ya 1: Soma Maonyo ya Usalama na ukate usambazaji wa umeme kabla ya kufanya ubadilishaji wowote wa moduli.

Hatua ya 2: Thibitisha kuwa kitelesi kimezimwa na kukatwa kutoka kwa usambazaji wa umeme.

Hatua ya 3: Ondoa nyaya zote za bandari zilizounganishwa kwenye kitelesi. Hakikisha kwamba haufanyi kazi kwenye kitelesi na nyaya bado zimeunganishwa kwenye kitelesi katika tukio la umeme au kuongezeka kwa nguvu.

Hatua ya 4: Weka chasi kwenye uso ulio sawa.

Hatua ya 5: Panga ndoano kwenye kifuniko na nafasi kwenye msingi wa chasi na ushushe kifuniko kwenye msingi wa chasi.

Hatua ya 6: Telezesha kifuniko kutoka upande wa I/O hadi upande wa bezel

Hatua ya 7: Sakinisha skrubu kumi na nne pande zote mbili za chasi. Torque hadi in-lbs 6-8.

Moduli za Nje

Vitelezi vya Huduma vilivyounganishwa vya Mfululizo wa Cisco 1100 vina moduli za nje na vitengo vinavyoweza kubadilishwa shambani (FRU) ambavyo vinaweza kuondolewa na kubadilishwa kwa haraka na kwa urahisi bila kulazimika kutuma kitelesi kizima kwa ukarabati.

Sehemu hii inaeleza jinsi ya kusakinisha moduli za nje na FRU katika ISR za Mfululizo wa Cisco 1100. Maelezo yamo katika sehemu zifuatazo:

Wafanyakazi waliofunzwa na waliohitimu pekee ndio wanapaswa kuruhusiwa kusakinisha, kubadilisha au kuhudumia kifaa hiki. Taarifa 1030.

Tafuta Nafasi za Nje za Moduli

Sehemu hii inaeleza maeneo ya moduli za nje kwenye ubao mama wa kitelesi.

Sakinisha na Uondoe Moduli Ndogo Zinazoweza Kuchomekwa

Sehemu hii inaeleza jinsi ya kusakinisha na kuondoa moduli Ndogo Zinazoweza Kuchomekwa (SFP) katika ISR za Mfululizo wa Cisco 1100. Maelezo yamo katika sehemu zifuatazo:

Moduli za macho zinazoweza kuchomekwa zinatii IEC 60825-1 Ed. 3 na 21 CFR 1040.10 na 1040.11 ikiwa na au bila ubaguzi kwa kufuata IEC 60825-1 Ed. 3 kama ilivyoelezwa katika Notisi ya Laser Na. 56, iliyoandikwa Mei 8, 2019.

Sakinisha Moduli Ndogo Inayoweza Kuchomekwa

Sehemu hii inaeleza jinsi ya kusakinisha moduli ndogo za hiari zinazoweza kuchomekwa (SFP) katika vitelesi vya Huduma vilivyounganishwa vya mfululizo wa Cisco ISR1000 ili kutoa muunganisho wa macho wa Gigabit Ethernet.

Ni moduli za SFP pekee zilizoidhinishwa na Cisco na zinatii IEC 60825-1:2014 ndizo zinazotumika kwenye vitelesi hivi. Kwa maelezo zaidi, rejelea SFPs Zilizoidhinishwa kwenye Cisco 1100 ISRs.

Kumbuka
Moduli ya SFP-GLC-GE-100FX V01 haitumiki kwenye Mfululizo wa Cisco111x.

Bidhaa ya laser ya darasa la 1. Taarifa 1008.

Moduli za macho zinazoweza kuchomekwa zinatii IEC 60825-1 Ed. 3 na 21 CFR 1040.10 na 1040.11 ikiwa na au bila ubaguzi kwa kufuata IEC 60825-1 Ed. 3 kama ilivyoelezwa katika Notisi ya Laser Na. 56, iliyoandikwa Mei 8, 2019.

Ondoa Moduli Ndogo Inayoweza Kuchomekwa

Ili kuondoa moduli ndogo inayoweza kuchomekwa (SFP) kutoka kwa chasi:

Hatua ya 1: Ondoa nyaya zote kutoka kwa SFP.

Hatua ya 2: Ondoa lachi ya SFP.

Kumbuka: Moduli za SFP hutumia miundo mbalimbali ya lachi ili kulinda moduli kwenye bandari ya SFP. Kwa maelezo kuhusu aina ya teknolojia ya SFP na muundo, tazama lebo iliyo upande wa moduli ya SFP.

Kidokezo: Tumia kalamu, bisibisi, au zana nyingine ndogo iliyonyooka ili kutoa mpini wa kifaa cha bale kwa upole ikiwa huwezi kuifikia kwa vidole vyako.

Hatua ya 3: Shika SFP pande zote mbili na uiondoe kutoka kwa chasi.

Sakinisha Moduli ya LTE Inayochomekeka

Ili kupunguza hatari ya mshtuko wa umeme, chasi ya kifaa hiki inahitaji kuunganishwa na ardhi ya kudumu wakati wa matumizi ya kawaida Taarifa ya 445

Bamba tupu za uso na paneli za kufunika zina kazi tatu muhimu: zinazuia kufikiwa na volti na mikondo hatari ndani ya chasi; zinaingilia kati sumakuumeme (EMI) ambayo inaweza kusumbua vifaa vingine; na zinaelekeza mtiririko wa hewa ya kupoeza kupitia chasi. Usiendeshe mfumo isipokuwa kadi zote, bamba za uso, vifuniko vya mbele na vifuniko vya nyuma viko mahali pake. Taarifa ya 1029.

Ni wafanyakazi waliofunzwa na waliohitimu pekee ndio wanapaswa kuruhusiwa kusakinisha, kubadilisha au kuhudumia kifaa hiki. Taarifa ya 1030.

Moduli za macho zinazochomekeka zinatii IEC 60825-1 Toleo la 3 na 21 CFR 1040.10 na 1040.11 ikiwa na au bila ubaguzi wa kufuata IEC 60825-1 Toleo la 3 kama ilivyoelezwa katika Notisi ya Laser Na. 56, iliyoandikwa Mei 8, 2019. Taarifa ya 1255.

Vitu Vinavyochomekeka vya LTE	Teknolojia ya LTE Inayochomekeka
P-LTEA-EA	3.0 LTEEA (CAT6)
P-LTEA-LA	3.0 LTELA (CAT6)
P-LTEAP18-G	Pro (CAT18)
P-LTE-VZ	Mfumo na vipuri CAT4 LTE Inayochomekeka
P-LTE-US	Mfumo na vipuri CAT4 LTE Inayochomekeka
P-LTE-GB	Mfumo na vipuri CAT4 LTE Inayochomekeka
P-LTE-JN	WP7605-G LTE CAT4
P-LTE-IN	WP7608-G LTE CAT4
P-LTE-MNA	WP7610-G LTE CAT4

Sakinisha Moduli ya LTE Inayochomekeka kwenye C1101-4P

Ili kuingiza moduli ya LTE inayochomekeka kwenye kipanga njia, fuata hatua hizi:

Hatua ya 1: Ingiza na kisha sukuma kwa upole LTE inayochomekeka kwenye nafasi inayochomekeka ya C1101-4P hadi iwe imefungwa kabisa.

Hatua ya 2: Kaza skrubu, torque inayopendekezwa ni 10-12 in-lb.

Mchoro wa 1: LTE Inayochomekeka - C1101-4P

Kipengee	Maelezo
1	Antena ya GPS
2	Antena ya LTE
3	Lug ya Ardhi
4	Nafasi ya Kufuli ya Kensingston

Mchoro wa 2: LTE Inayochomekeka - C1127X-8PLTEP

Kipengee	Maelezo
1	Antena ya GPS
2	Antena ya LTE
3	Lug ya Ardhi
4	Nafasi ya Kufuli ya Kensingston

Mchoro wa 3: LTE Inayochomekeka - C1118-8PLTEAP

Kipengee	Maelezo
1	Mini-PCIE
2	Kisambaza joto cha kawaida + kiolesura cha joto
3	I/O
4	Msingi wa uzio ili kusaidia antena 4
5	Mkusanyiko wa kebo ya 4-1 SMA-MHF4
6	Antena ya Aina Mbalimbali ya SMA kwa matumizi na ufikiaji wa mlango wa Micro-USB

Mchoro wa 4: LTE Inayochomekeka - Paneli ya Nyuma ya C1118-8PLTEAP

Mchoro wa 5: C1118-8PLTEAP yenye Nafasi Ndogo za SIM

Sehemu hii inaeleza jinsi ya kuingiza kadi ya Micro-SIM kwenye moduli ya LTE inayochomekeka.
Ili kuingiza kadi za Micro-SIM kwenye moduli ya LTE Inayochomekeka:

Kumbuka:
Hakikisha unatumia zana sahihi ya kuondoa mlango wa Micro-SIM.

1. Weka moduli inayochomekeka upande wake wa chini, ondoa skrubu ya mlango wa SIM, tumia kiendesha skrubu cha Philips #1 kuondoa skrubu, na kisha uondoe kwa uangalifu kifuniko cha Micro-SIM kutoka kwa moduli inayochomekeka.

   Usiguse sehemu yoyote ya eneo la mzunguko wa PCB lililo wazi wakati kifuniko cha Micro-SIM kimeondolewa.
2. Katika mchoro, hatua ya 2 hapa chini inaonyesha nafasi ya Micro-SIM 1 (lebo 1) na nafasi ya Micro-SIM 0 (lebo 2).
3. Sukuma kila kadi ya Micro-SIM (lebo 3) kwenye nafasi hadi ibonyeze. Linda kifuniko cha Micro-SIM kwa skrubu, tumia kiendesha skrubu namba 1 cha Philips ili kulinda skrubu kwenye kifuniko cha Micro-SIM. Torque inayopendekezwa ni inchi 2.8 - 3.8 LBF.
4. Sasa umefanikiwa kuingiza kadi za Micro-SIM kwenye moduli ya LTE inayochomekeka. Alama kwenye mlango wa Mirco-SIM inapaswa kupangamana na Micro-SIM0 kwenye moduli inayochomekeka na mshale ukielekeza juu.

Mchoro wa 6: Ingiza kadi za Micro-SIM

Sakinisha Kadi ya Micro-SIM kwenye Dongle ya USB LTE

Sehemu hii inaeleza jinsi ya kuingiza kadi ndogo ya SIM kwenye dongle ya USB LTE katika kipanga njia cha C1101-4P.

Mchoro wa 7: Nafasi ya Kadi Ndogo ya SIM yenye Kifuniko cha Vumbi

Hatua ya 1
Ili kuingiza kadi ndogo ya SIM kwenye dongle ya USB LTE, fuata hatua hizi:

1. Gusa ili kufungua kofia ya kinga ya micro-SIM kwenye dongle ya USB, ingiza kwa upole kadi ndogo ya SIM ikiwa na ukingo wake umeelekezwa kama inavyoonyeshwa kwenye mchoro hadi SIM ikae kwenye soketi.
2. Gusa ili kufunga kofia ya kinga ya micro-SIM kwenye USB ili kufunga nafasi.

Hatua ya 2
Ili kuondoa kadi ndogo ya SIM kwenye dongle ya USB LTE, fuata hatua hizi:

1. Gusa ili kufungua kifuniko cha vumbi, na kisha sukuma kwa upole kadi ndogo ya SIM ili kutoa kadi kutoka kwenye nafasi ya SIM.
2. Gusa ili kufunga kofia ya kinga ya micro-SIM kwenye USB ili kufunga nafasi.

Kumbuka
Mwelekeo wa antena unaweza kuhitaji kurekebishwa kwa utendakazi bora.

Fuata hatua zifuatazo ili kuingiza dongle ya USB LTE yenye kadi ya SIM kwenye nafasi ya mlalo kwenye paneli ya nyuma ya kipanga njia cha msururu wa C110x:

1. Hakikisha micro-SIM imesakinishwa kwenye dongle ya USB LTE.
2. Chomeka dongle ya USB LTE kwenye kishikilia sumaku.
3. Ambatanisha kishikilia sumaku kwenye mlango wa USB kwenye paneli ya mbele ya chuma ya C1101-4P.

Nambari	Maelezo
1	Pete ya kuunga mkono
2	Sumaku
3	Panua nje 30mm
4	Mwelekeo wa kuchomeka

Nambari	Maelezo
1	Pete ya kuunga mkono
2	Kishikilia dongle chenye sumaku
3	Kipanga njia-C1101-4PLTEPW

Fuata utaratibu sawa ili kusakinisha dongle ya USB LTE kwenye vipanga njia vyenye nafasi ya USB wima.

Maagizo ya Kuweka Antena

Sehemu hii inaeleza jinsi ya kuweka antena kwenye Cisco 1000 Series ISRs. Taarifa hiyo imejumuishwa katika sehemu zifuatazo:

Kuweka Antena kwenye Rack

Ili kusakinisha antena kwenye rack, fuata hatua hizi:

Chaguo A - Kuweka Rack katika Urefu Tofauti na Jukwaa

Hatua ya 1: Chukua Mabano ya R (700-121611-01)
Hatua ya 2: Weka na urekebishe bano mahali panapofaa kwenye rack kwa kutumia skrubu mbili
Hatua ya 3: Kaza skrubu, torque inayopendekezwa ni 10-12 in-lb.

Chaguo A - Kuweka Rack katika Urefu Sawa na Jukwaa

Hatua ya 1: Chukua Mabano ya R (700-121611-01) Weka na urekebishe bano mahali panapofaa kwenye rack kwa kutumia skrubu mbili.
Hatua ya 2: Kaza skrubu, torque inayopendekezwa ni 10-12 in-lb.

Chaguo zote mbili - A na B zinapaswa kufuata hatua hizi zilizobaki ili kukamilisha utaratibu wa kupachika:

1. Kusanya dongle, USB, kebo na antena pamoja mapema.
2. Chukua bano la kupachika ukutani (700-121609-01) na SKRUBU 2 (48-0580-01).
3. Panga na ufunge skrubu.
4. Chomeka kebo ya USB kwenye mlango wa USB kwenye chasi ili kukamilisha utaratibu wa kupachika.



Kuweka Antena Ukutani

Ili kusakinisha antena kwenye ukuta, fuata hatua hizi:

Hatua ya 1: Chukua Bano la C (700-121628-01), weka bano na kisha urekebishe kwenye ukuta kwa kutumia skrubu nne.
Hatua ya 2: Kusanya kebo ya USB (74-122795-01), dongle na antena (07-100470-01) pamoja. Chukua bano la kupachika ukutani (700-121609-01), SKRUBU mbili (48-0580-01). Panga na ufunge skrubu (torque inayopendekezwa ni 10-12 in-lb), kupachika ukutani kumekamilika.

Unganisha Antena kwenye Kifaa

Hatua ya 1: Hakikisha urefu wa kebo ya USB iliyohifadhiwa inatosha kufikia kifaa.
Hatua ya 2: Hakikisha unatumia klipu ya kebo ndani ya kifaa cha kebo ya USB (74-122795-01) ili kudhibiti uelekezaji wa kebo na kushikilia uzito wa kebo.
Hatua ya 3: Hakikisha hakuna radius kali ndani ya uelekezaji wa kebo ya USB.

Kuweka Antena Dari

Ili kusakinisha antena kwenye rack, fuata hatua hizi:

Chaguo A - Kuweka Rack katika Urefu Tofauti na Jukwaa

Hatua ya 1: Chukua Mabano ya R (700-121611-01)
Hatua ya 2: Weka na urekebishe bano mahali panapofaa kwenye rack kwa kutumia skrubu mbili.
Hatua ya 3: Kaza skrubu, torque inayopendekezwa ni 10-12 in-lb.

Chaguo A - Kuweka Rack katika Urefu Sawa na Jukwaa

Hatua ya 1: Chukua Mabano ya R (700-121611-01) Weka na urekebishe bano mahali panapofaa kwenye rack kwa kutumia skrubu mbili.
Hatua ya 1: Kaza skrubu, torque inayopendekezwa ni 10-12 in-lb

Chaguo zote mbili - A na B zinapaswa kufuata hatua hizi zilizobaki ili kukamilisha utaratibu wa kupachika:

1. Kusanya dongle, USB, kebo na antena pamoja mapema.
2. Chukua bano la kupachika ukutani (700-121609-01) na SKRUBU 2 (48-0580-01).
3. Panga na ufunge skrubu.
4. Chomeka kebo ya USB kwenye mlango wa USB kwenye chasi ili kukamilisha utaratibu wa kupachika.
