Zamenjava pokrovov ohišja za C111X in C1111x

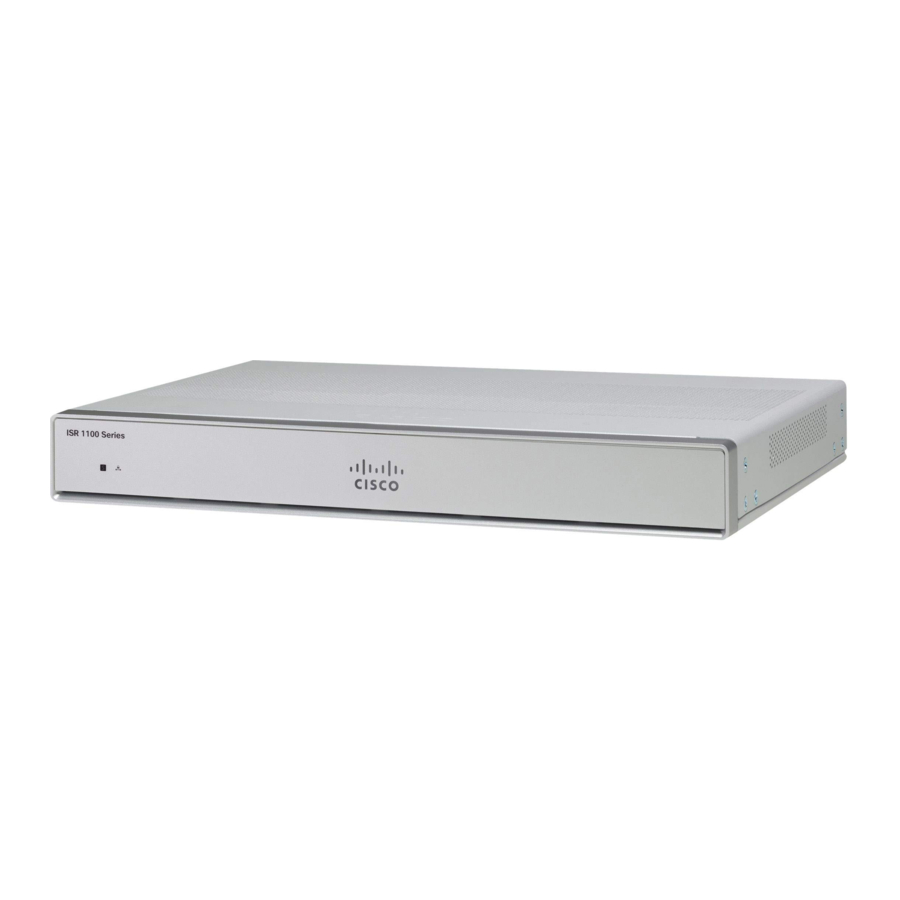

Integrirani usmerjevalniki serije Cisco 1100 imajo notranje module in enote, ki jih je mogoče zamenjati na terenu (FRU), ki jih je mogoče hitro in enostavno odstraniti in zamenjati, ne da bi morali celoten usmerjevalnik poslati v popravilo.

Za dostop do notranjih modulov na usmerjevalniku morate najprej odstraniti pokrov ohišja. Spodaj si oglejte navodila o tem, kako odstraniti in pozneje namestiti pokrov ohišja na usmerjevalnikih.

Samo usposobljeno in kvalificirano osebje sme nameščati, zamenjati ali servisirati to opremo. Izjava 1030

ISRi serije Cisco 1100 imajo odstranljive pokrove. Usmerjevalnikov ne uporabljajte brez nameščenega pokrova. To lahko povzroči zelo hitro pregrevanje usmerjevalnika.

Za izvedbo naslednjih nalog uporabite izvijač Phillips številka 2.

Odstranitev pokrova

1. in 2. korak:
Odstranite 14 vijakov z obeh strani pokrova.

1. korak: Preberite varnostna opozorila in izklopite napajanje, preden izvedete zamenjavo modula.

2. korak: Prepričajte se, da je usmerjevalnik izklopljen in odklopljen z napajanja.

3. korak: Odklopite vse kablovske povezave, priključene na usmerjevalnik. Zagotovite, da ne delate na usmerjevalniku s kabli, ki so še vedno priključeni nanj, v primeru strele ali prenapetosti.

4. korak: Monter naj odklopi vse kable, priključene na sistem.

5. korak: Ohišje postavite na ravno površino.

6. korak: Odstranite 14 vijakov pokrova na obeh straneh pokrova usmerjevalnika. Glejte sliko.

7. korak: Potisnite pokrov od strani okvirja do strani I/O, dokler se ne ustavi.

8. korak: Povlecite pokrov navpično, da se odklopi od ohišja.

Namestitev pokrova

Za namestitev pokrova storite naslednje korake:

Pokrovi so sestavni del varnostne zasnove izdelka. Enote ne uporabljajte brez nameščenih pokrovov. Izjava 1077.

1. in 2.: Namestite 14 vijakov na vsako stran pokrova.

1. korak: Preberite varnostna opozorila in izklopite napajanje, preden izvedete zamenjavo modula.

2. korak: Prepričajte se, da je usmerjevalnik izklopljen in odklopljen z napajanja.

4. korak: Ohišje postavite na ravno površino.

5. korak: Poravnajte kavlje na pokrovu z režami na dnu ohišja in spustite pokrov na dno ohišja.

6. korak: Potisnite pokrov s strani I/O na stran okvirja

7. korak: Namestite štirinajst vijakov na obe strani ohišja. Navor nastavite na 6–8 in-lbs.

Zunanji moduli

Integrirani usmerjevalniki serije Cisco 1100 imajo zunanje module in enote, ki jih je mogoče zamenjati na terenu (FRU), ki jih je mogoče hitro in enostavno odstraniti in zamenjati, ne da bi morali celoten usmerjevalnik poslati v popravilo.

V tem razdelku je opisano, kako namestiti zunanje module in FRU v ISR serije Cisco 1100. Informacije so navedene v naslednjih razdelkih:

Samo usposobljeno in kvalificirano osebje sme nameščati, zamenjati ali servisirati to opremo. Izjava 1030.

Poiščite zunanje reže za module

V tem razdelku so opisane lokacije zunanjih modulov na matični plošči usmerjevalnika.

Namestitev in odstranitev majhnih vtičnih modulov

V tem razdelku je opisano, kako namestiti in odstraniti majhne vtične module (SFP) v ISR serije Cisco 1100. Informacije so navedene v naslednjih razdelkih:

Vtični optični moduli so skladni s standardom IEC 60825-1, izd. 3, in 21 CFR 1040.10 in 1040.11 z izjemo skladnosti s standardom IEC 60825-1, izd. 3, kot je opisano v laserskem obvestilu št. 56 z dne 8. maja 2019.

Namestitev majhnega vtičnega modula

V tem razdelku je opisano, kako namestiti izbirne majhne vtične module (SFP) v integrirane usmerjevalnike serije Cisco ISR1000 za zagotavljanje optične povezljivosti Gigabit Ethernet.

Na teh usmerjevalnikih so podprti samo moduli SFP, ki jih je certificiral Cisco in so skladni s standardom IEC 60825-1:2014. Za več informacij si oglejte SFP Podprti na Cisco 1100 ISR .

Opomba
Modul SFP-GLC-GE-100FX V01 ni podprt na seriji Cisco111x.

Laserski izdelek razreda 1. Izjava 1008.

Odstranitev majhnega vtičnega modula

Za odstranitev majhnega vtičnega modula (SFP) iz ohišja:

1. korak: Odklopite vse kable iz SFP.

2. korak: Odklopite zapah SFP.

Opomba: Moduli SFP uporabljajo različne zasnove zapahov za pritrditev modula v vrata SFP. Za informacije o vrsti in modelu tehnologije SFP glejte nalepko na strani modula SFP.

Nasvet: Uporabite pero, izvijač ali drugo majhno ravno orodje, da nežno sprostite ročaj z zaponko, če ga ne morete doseči s prsti.

3. korak: Primite SFP na obeh straneh in ga odstranite iz ohišja.

Namestitev vtičnega modula LTE

Za zmanjšanje tveganja električnega udara mora biti ohišje te opreme med normalno uporabo priključeno na trajno ozemljitev Izjava 445

Prazne sprednje plošče in pokrovne plošče imajo tri pomembne funkcije: preprečujejo izpostavljenost nevarnim napetostim in tokovom v ohišju; vsebujejo elektromagnetne motnje (EMI), ki bi lahko motile drugo opremo; in usmerjajo pretok hladilnega zraka skozi ohišje. Ne uporabljajte sistema, razen če so vse kartice, sprednje plošče, sprednji pokrovi in zadnji pokrovi nameščeni. Izjava 1029.

Samo usposobljeno in kvalificirano osebje sme nameščati, zamenjati ali servisirati to opremo. Izjava 1030.

Vtični optični moduli so skladni z IEC 60825-1 izd. 3 in 21 CFR 1040.10 in 1040.11 z izjemo ali brez izjeme za skladnost z IEC 60825-1 izd. 3, kot je opisano v laserskem obvestilu št. 56 z dne 8. maja 2019. Izjava 1255.

Vtičniki LTE	Tehnologija vtičnikov LTE
P-LTEA-EA	3.0 LTEEA (CAT6)
P-LTEA-LA	3.0 LTELA (CAT6)
P-LTEAP18-G	Pro (CAT18)
P-LTE-VZ	Sistemski in rezervni vtičnik CAT4 LTE
P-LTE-US	Sistemski in rezervni vtičnik CAT4 LTE
P-LTE-GB	Sistemski in rezervni vtičnik CAT4 LTE
P-LTE-JN	WP7605-G LTE CAT4
P-LTE-IN	WP7608-G LTE CAT4
P-LTE-MNA	WP7610-G LTE CAT4

Namestitev vtičnega modula LTE na C1101-4P

Za vstavitev vtičnega modula LTE v usmerjevalnik izvedite te korake:

1. korak: Vstavite in nato nežno potisnite vtični modul LTE v režo za vtičnik C1101-4P, dokler se trdno ne pritrdi.

2. korak: Privijte vijak, priporočeni navor je 10-12 in-lb.

Slika 1: Vtičnik LTE - C1101-4P

Element	Opis
1	Antena GPS
2	Antena LTE
3	Ozemljitvena ušesa
4	Reža za ključavnico Kensingston

Slika 2: Vtičnik LTE - C1127X-8PLTEP

Element	Opis
1	Antena GPS
2	Antena LTE
3	Ozemljitvena ušesa
4	Reža za ključavnico Kensingston

Slika 3: Vtičnik LTE - C1118-8PLTEAP

Element	Opis
1	Mini-PCIE
2	Skupni toplotni razpršilnik + toplotni vmesnik
3	V/I
4	Osnova ohišja za podporo 4 antenam
5	Sklop kabla 4-1 SMA-MHF4
6	Raznolikostna antena SMA za uporabnost in dostop do vrat Micro-USB

Slika 4: Vtičnik LTE - zadnja plošča C1118-8PLTEAP

Slika 5: C1118-8PLTEAP z režami za kartice Micro SIM

V tem razdelku je opisano, kako vstaviti kartico Micro-SIM v vtični modul LTE.
Za vstavitev kartic Micro-SIM v vtični modul LTE:

Opomba:
Prepričajte se, da uporabljate pravilno orodje za odstranitev vrat Micro-SIM.

Postavite vtični modul na spodnjo stran, odstranite vijak vrat SIM, za odstranitev vijakov uporabite izvijač Philips #1 in nato previdno odstranite pokrov Micro-SIM z vtičnega modula.

Ne dotikajte se nobenega dela izpostavljenega območja vezja PCB, ko je pokrov Micro-SIM odstranjen.
Na sliki spodaj 2. korak prikazuje režo za kartico Micro-SIM 1 (oznaka 1) in režo za kartico Micro-SIM 0 (oznaka 2).
Potisnite vsako kartico Micro-SIM (oznaka 3) v režo, dokler ne zaskoči. Pritrdite pokrov Micro-SIM z vijakom, za pritrditev vijaka na pokrov Micro-SIM uporabite izvijač Philips številka 1. Priporočeni navor je 2,8–3,8 inča LBF.
Zdaj ste uspešno vstavili kartice Micro-SIM v vtični modul LTE. Oznaka na vratih Mirco-SIM se mora poravnati z Micro-SIM0 na vtičnem modulu s puščico, usmerjeno navzgor.

Slika 6: Vstavite kartice Micro-SIM

Namestitev kartice Micro-SIM v ključ USB LTE

V tem razdelku je opisano, kako vstaviti kartico micro-SIM v ključ USB LTE v usmerjevalniku C1101-4P.

Slika 7: Reža za kartico Micro-SIM s pokrovom proti prahu

1. korak
Za vstavitev kartice micro-SIM v ključ USB LTE izvedite te korake:

Odprite zaščitni pokrov kartice micro-SIM na ključku USB, nežno vstavite kartico micro-SIM z robom, usmerjenim, kot je prikazano na sliki, dokler se kartica SIM ne usede v vtičnico.
Zaprite zaščitni pokrov kartice micro-SIM na USB, da zaprete režo.

2. korak
Za odstranitev kartice micro-SIM v ključ USB LTE izvedite te korake:

Odprite pokrov proti prahu in nato nežno potisnite kartico micro-SIM, da jo iztisnete iz reže SIM.
Zaprite zaščitni pokrov kartice micro-SIM na USB, da zaprete režo.

Opomba
Morda bo treba prilagoditi usmerjenost antene za optimalno delovanje.

Za vstavitev ključka USB LTE s kartico SIM v vodoravno režo na zadnji plošči usmerjevalnika serije C110x izvedite naslednje korake:

Prepričajte se, da je kartica micro-SIM nameščena v ključ USB LTE.
Priključite ključ USB LTE v magnetno držalo.
Pritrdite magnetno držalo v vrata USB na kovinski sprednji plošči C1101-4P.

Številka	Opis
1	Podporni obroč
2	Magnet
3	Razteza se navzven 30 mm
4	Smer vtiča

Številka	Opis
1	Podporni obroč
2	Držalo ključka z magnetom
3	Usmerjevalnik-C1101-4PLTEPW

Sledite istemu postopku za namestitev ključka USB LTE na usmerjevalnike z navpično režo USB.

Navodila za namestitev antene

V tem razdelku je opisano, kako namestiti anteno na Cisco 1000 Series ISR. Informacije so v naslednjih razdelkih:

Montaža antene v omaro

Za namestitev antene na omaro izvedite te korake:

Možnost A - Montaža v omaro na različni višini od platforme

1. korak: Vzemite R-nosilce (700-121611-01)
2. korak: Postavite in pritrdite nosilec na ustrezno mesto na omari z dvema vijakoma
3. korak: Privijte vijak, priporočeni navor je 10-12 in-lb.

Možnost A - Montaža v omaro na isti višini kot platforma

1. korak: Vzemite R-nosilce (700-121611-01) Postavite in pritrdite nosilec na ustrezno mesto na omari z dvema vijakoma.
2. korak: Privijte vijak, priporočeni navor je 10-12 in-lb.

Obe možnosti – A in B – morata slediti tem preostalim korakom za dokončanje postopka namestitve:

Vnaprej sestavite ključ, USB, kabel in anteno.
Vzemite nosilec za montažo na steno (700-121609-01) in 2 VIJAKA (48-0580-01).
Poravnajte in pritrdite vijake.
Priključite kabel USB v vrata USB na ohišju, da dokončate postopek namestitve.

Montaža antene na steno

Za namestitev antene na steno izvedite te korake:

1. korak: Vzemite C-nosilec (700-121628-01), postavite nosilec in ga nato pritrdite na steno s štirimi vijaki.
2. korak: Sestavite kabel USB (74-122795-01), ključ in anteno (07-100470-01). Vzemite nosilec za montažo na steno (700-121609-01), dva VIJAKA (48-0580-01). Poravnajte in pritrdite vijake (priporočeni navor je 10-12 in-lb), montaža na steno je končana.

Priključitev antene na napravo

1. korak: Prepričajte se, da je dolžina rezerviranega kabla USB dovolj dolga, da doseže napravo.
2. korak: Prepričajte se, da uporabljate sponko za kabel znotraj kompleta kablov USB (74-122795-01) za upravljanje napeljave kablov in za držanje teže kabla.
3. korak: Prepričajte se, da v napeljavi kabla USB ni ostrih radijev.

Montaža antene na strop

Za namestitev antene na omaro izvedite te korake:

Možnost A - Montaža v omaro na različni višini od platforme

1. korak: Vzemite R-nosilce (700-121611-01)
2. korak: Postavite in pritrdite nosilec na ustrezno mesto na omari z dvema vijakoma.
3. korak: Privijte vijak, priporočeni navor je 10-12 in-lb.

Možnost A - Montaža v omaro na isti višini kot platforma

1. korak: Vzemite R-nosilce (700-121611-01) Postavite in pritrdite nosilec na ustrezno mesto na omari z dvema vijakoma.
1. korak: Privijte vijak, priporočeni navor je 10-12 in-lb

Obe možnosti – A in B – morata slediti tem preostalim korakom za dokončanje postopka namestitve:
