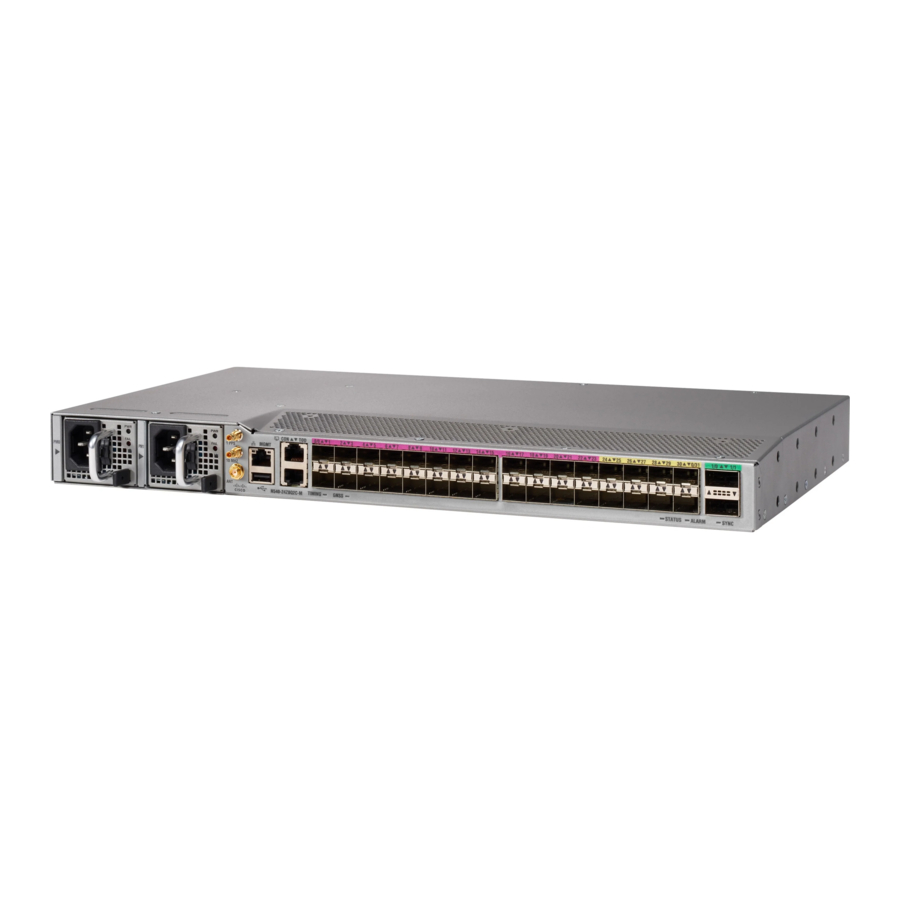

Priročnik za Cisco NCS 540

Namestitev naprave

Preden začnete s to nalogo, se prepričajte, da ste prebrali in razumeli varnostna opozorila v razdelku Standardne izjave o opozorilih v priročniku Varnostna opozorila.
Opomba Ilustracije so samo za referenco in se lahko razlikujejo glede na različico usmerjevalnika Cisco NCS 540. Vse razlike med usmerjevalniki so izpostavljene.

Namestitev usmerjevalnika Cisco NCS 540 velike gostote vključuje te naloge:

• Združljivost z omaro
• Namestitev naprave v omaro
• Ozemljitev naprave
• Namestitev napajalnih kablov AC
• Namestitev napajalnih kablov DC
• Smernice za priključitev vrat
• Priključitev na konzolna vrata
• Priključitev na ethernetna vrata za upravljanje
• Priključitev časovnih kablov
• Priključitev kabla na vmesnik antene GNSS
• Namestitev in odstranitev modula oddajnika-sprejemnika
• Namestitev in odstranitev modulov oddajnika-sprejemnika QSFP+, QSFP28 ali QSFP-DD
• Odstranitev 40-gigabitnega modula oddajnika-sprejemnika QSFP+, 100-gigabitnega QSFP28 ali 200/400-gigabitnega QSFP-DD
• Priključitev vmesniških vrat
• Vzdrževanje oddajnikov-sprejemnikov in optičnih kablov

Združljivost z omaro

Priporočamo, da upoštevate te specifikacije za omaro.

Vrste omar

Slika 1: Specifikacija omare EIA (19 palcev in 23 palcev)

Tabela 1: Specifikacija omare EIA (19 palcev in 23 palcev)

Vrsta stebrička	Vrsta omare	Sprednja odprtina omare (X)	Razdalja med središči lukenj za pritrditev v omaro (Y)	Dimenzija prirobnice za pritrditev (Z)
4 stebrički	19 palcev (48,3 centimetra)	17,75 palca (45 centimetrov)	18,31 palca (46,5 centimetra)	19 palcev (48,2 centimetra)
2 stebrička
4 stebrički	23 palcev (58,4 centimetra)	21,75 palca (55,24 centimetra)	22,31 palca (56,6 centimetra)	23 palcev (58,4 centimetra)
2 stebrička

Slika 2: Vrsta omare s štirimi stebrički

Slika 3: Vrsta omare z dvema stebričkoma

Namestitev naprave v omaro

Usmerjevalnik Cisco NCS 540 velike gostote lahko namestite v omaro.

Montaža v omaro

Naprava je dobavljena z nosilci za montažo v omaro, ki jih je treba pritrditi na stranice naprave.

Če ima omara kolesa, se prepričajte, da so zavore vključene ali da je omara drugače stabilizirana.

Tabela 2: Komplet za montažo v omaro za usmerjevalnik Cisco N540-24Q8L2DD-SYS

Količina	Opis dela
2	Nosilci za montažo v omaro
8	Vijaki Phillips z ravno glavo M4 x 0,7 x 7 mm
4	Vijaki Philips s cilindrično glavo 12-24 x 0,49 palca L

1. Pritrdite nosilce za montažo v omaro in vodila za kable na usmerjevalnik, kot sledi:
   1. Usmerjevalnik ima module za dovod zraka na strani vrat, zato usmerjevalnik postavite tako, da so njegova vrata obrnjena proti hladnemu hodniku.
   2. Nosilce postavite tako, da so ušesa obrnjena proti sprednji ali srednji montaži v omaro, na stran ohišja, tako da so luknje poravnane.
   3. Uporabite štiri vijake M4, da pritrdite nosilce na ohišje.
   4. Ponovite koraka 1b in 1c z drugim nosilcem za montažo v omaro na drugi strani usmerjevalnika.

Slika 4: Namestitev 19-palčnih nosilcev za montažo v omaro (N540DD-RKM-19)

Montaža v omaro

Slika 5: Namestitev sistema za upravljanje kablov (N540-CBL-BRKT-FHC) in 19-palčnih nosilcev za montažo v omaro (N540DD-RKM-19) spredaj

Slika 6: Namestitev sistema za upravljanje kablov (N540-CBL-BRKT-FHC) in 19-palčnih nosilcev za montažo v omaro (N540DD-RKM-19) na sredini

Slika 7: Namestitev sistema za upravljanje kablov (N540-CBL-BRKT-FHC) in 19-palčnih nosilcev za montažo v omaro (N540DD-RKM-19) zadaj

Slika 8: Namestitev nosilcev za montažo v omaro ETSI (N540-RKM-ETSI-FHC)

Slika 9: Namestitev sistema za upravljanje kablov (N540-CBL-BRKT-FHC) in nosilcev za montažo v omaro ETSI (N540-RKM-ETSI-FHC) spredaj

Slika 10: Namestitev 23-palčnih nosilcev za montažo v omaro (N540-RKM-23-FHC)

Slika 11: Namestitev sistema za upravljanje kablov (N540-CBL-BRKT-FHC) in 23-palčnih nosilcev za montažo v omaro (N540-RKM-23-FHC) spredaj

Ozemljitev naprave

Preden začnete s to nalogo, se prepričajte, da ste prebrali in razumeli varnostna opozorila v razdelku Preprečevanje poškodb zaradi elektrostatične razelektritve v priročniku Varnostna opozorila.
Preden priključite napajanje ali vklopite napravo, morate zagotoviti ustrezno ozemljitev (ozemljitev) naprave.
V tem razdelku je opisano, kako ozemljiti napravo. Mesto ozemljitvenega ušesa je na zadnji plošči naprave.

1. Prepričajte se, da je ozemljitveni kabel priključen na vrh omare in v skladu z lokalno prakso.
   Slika 12: Ozemljitveno uho


• Pritrdite en konec ozemljitvenega kabla police (kabel #6 AWG) na ozemljitveno točko na zadnji strani ohišja z uporabo določenega konektorja z dvema luknjama.
  • Z orodjem za odstranjevanje izolacije odstranite približno 0,75 palca (19 mm) izolacije s konca ozemljitvenega kabla.
  • Vstavite odstranjen konec ozemljitvenega kabla v odprt konec ozemljitvenega ušesa.
  • Z orodjem za stiskanje pritrdite ozemljitveni kabel v ozemljitveno uho.
  • Odstranite lepilno etiketo z ozemljitvene ploščice na ohišju.
  • Položite ozemljitveno uho na ozemljitveno ploščico, tako da je trden stik med kovino in kovino, in vstavite dva vijaka M4 s podložkami skozi luknje v ozemljitvenem ušesu in v ozemljitveno ploščico.
  • Prepričajte se, da uho in kabel ne motita druge opreme.
  • Pripravite drugi konec ozemljitvenega kabla in ga priključite na ustrezno ozemljitveno točko v vašem mestu, da zagotovite ustrezno ozemljitev.

Namestitev napajalnih kablov AC

Zamenjava napajalnika za več informacij o namestitvi napajalnih kablov AC.
Če želite namestiti napajalne kable AC v reže za napajalnik:

1. Priključite napajalni kabel v modul napajalnika.
2. Vstavite napajalni kabel v vezico [1, 3] in jo zategnite okoli napajalnega kabla, kot je prikazano na [2, 4] na spodnji sliki.
   Slika 13: Pritrditev vezice in sponke napajalnega kabla AC

   Opomba Te slike so samo za prikaz.

Aktivacija modula napajalnika AC

Za aktivacijo napajalnika AC izvedite naslednji postopek:

Postopek

1. Priključite napajalni kabel v napajalnik.
2. Priključite drugi konec napajalnega kabla v napajalni vir AC.
3. Preverite delovanje napajalnika tako, da preverite, ali je ustrezna LED-dioda na sprednji plošči napajalnika (PM0 ali PM1) zelena.
4. Če LED-diode kažejo na težavo z napajanjem, si oglejte Odpravljanje težav za informacije o odpravljanju težav.
5. Če priključujete tudi redundanten napajalnik AC, ponovite te korake za drugi vir napajanja.
   Opomba
   Če priključujete redundanten napajalnik AC, se prepričajte, da je vsak napajalnik priključen na ločen vir napajanja, da preprečite izgubo napajanja v primeru izpada električne energije.

Namestitev napajalnih kablov DC

Opomba Pri nameščanju napajalnika DC uporabite kabel 12AWG z temperaturno oceno 90 °C. Priporočena dolžina kabla je največ tri metre od vira. Za dolžine do pet metrov uporabite 10AWG, za dolžine do treh metrov pa uporabite kabel 12AWG z temperaturno oceno 90 °C. Za druge dolžine se obrnite na Cisco.

Opomba

• Vedno se prepričajte, da zaščita pred kratkim stikom (prevelikim tokom) v stavbi ne presega 15 A.
• Priporočamo uporabo odklopnika ali hitro delujoče varovalke z največjo nazivno napetostjo DC 10 A za zaščito pred prevelikim tokom.

Opomba Priključek DC ali priključni blok ima vgrajen vijak in kletko, na katero je mogoče uporabiti navor od 1,3 do 1,8 N-m.

Slika 14: Priključek DC z vgrajenim vijakom

A	0,74 palca (1,88 cm)	C	0,18 palca (0,46 cm)
B	0,25 palca (0,64 cm)	D	0,14 palca (0,36 cm)
M	0,62 palca (1,58 cm)

Za pritrditev napajalnikov DC:

1. Poiščite vtič priključnega bloka.
2. Vstavite žice napajalnega vira DC v vtič priključnega bloka.
3. Pritrdite žice napajanja DC z ustreznimi vijaki.
4. Uporabite momentni izvijač z ragljo, da privijete vijak priključnega bloka. (Glejte naslednjo sliko)
   Slika 15: Pritrditev žic napajalnika DC


Aktivacija modula napajalnika DC

Za aktivacijo napajalnika DC izvedite naslednji postopek:

Postopek

1. Odstranite trak z ročaja usmerjevalnika odklopnika in obnovite napajanje tako, da premaknete ročaj usmerjevalnika odklopnika v položaj Vklop (|).
2. Preverite delovanje napajalnika tako, da preverite, ali je ustrezna LED-dioda na sprednji plošči napajalnika (PM0 ali PM1) zelena.
3. Če LED-diode kažejo na kakršne koli težave z napajanjem, si oglejte Odpravljanje težav.
4. Če priključujete tudi redundanten napajalnik DC, ponovite te korake za drugi vir napajanja.
   Opomba
   Če priključujete redundanten napajalnik DC, se prepričajte, da je vsak napajalnik priključen na ločen vir napajanja, da preprečite izgubo napajanja v primeru izpada električne energije.

Smernice za priključitev vrat

Glede na ohišje in nameščene linijske kartice lahko uporabite vtičnike QSFP56-DD, QSFP28-DD, QSFP28, QSFP, SFP56, SFP28, SFP10, SFP, konzolo USB in priključke RJ-45 za povezavo vrat na linijskih karticah z drugimi omrežnimi napravami.
Da preprečite poškodbe optičnih kablov, priporočamo, da prenosne sprejemnike ne priključite na njihove optične kable, ko nameščate prenosni sprejemnik v linijsko kartico. Preden odstranite prenosni sprejemnik iz usmerjevalnika, odstranite kabel iz prenosnega sprejemnika.
Za povečanje učinkovitosti in življenjske dobe vaših prenosnih sprejemnikov in optičnih kablov naredite naslednje:

• Pri rokovanju s prenosnimi sprejemniki nosite zapestni pas za preprečevanje elektrostatičnih razelektritev, ki je povezan z ozemljitvijo. Usmerjevalnik je običajno ozemljen med namestitvijo in zagotavlja vrata ESD, na katera lahko priključite zapestni pas.
• Ne odstranjujte in vstavljajte prenosnega sprejemnika pogosteje, kot je potrebno. Ponavljajoče se odstranjevanje in vstavljanje lahko skrajša njegovo življenjsko dobo.
• Naj bodo prenosni sprejemniki in optični kabli čisti in brez prahu, da ohranite visoko natančnost signala in preprečite poškodbe priključkov. Dušenje (izguba svetlobe) se poveča zaradi kontaminacije in mora biti pod 0,35 dB.
  • Očistite te dele pred namestitvijo, da preprečite, da bi prah opraskal konce optičnih kablov.
  • Redno čistite priključke; zahtevana pogostost čiščenja je odvisna od okolja. Poleg tega očistite priključke, ko so izpostavljeni prahu ali se jih pomotoma dotaknete. Učinkovite so lahko tako mokre kot suhe tehnike čiščenja; glejte postopke čiščenja optičnih povezav na vašem mestu.
  • Ne dotikajte se koncev priključkov. Dotikanje koncev lahko pusti prstne odtise in povzroči drugo kontaminacijo.
• Redno preverjajte, ali so prisotni prah in poškodbe. Če sumite na poškodbe, očistite in nato preglejte konce vlaken pod mikroskopom, da ugotovite, ali je prišlo do poškodb.

Povezava s konzolnimi vrati

• Usmerjevalnik mora biti v celoti nameščen v svojem stojalu, priključen na vir napajanja in ozemljen.
• Na voljo morajo biti potrebni kabli za konzolo, upravljanje in omrežne povezave.
  • Omrežni kabli morajo biti že napeljani do lokacije nameščenega usmerjevalnika.

Preden ustvarite omrežno upravljalno povezavo za usmerjevalnik ali povežete usmerjevalnik z omrežjem, morate ustvariti lokalno upravljalno povezavo prek konzolnega terminala in konfigurirati naslov IP za usmerjevalnik. Konzolo lahko uporabite tudi za izvajanje naslednjih funkcij (vsako od njih je mogoče izvesti prek upravljalnega vmesnika, ko vzpostavite to povezavo):

• Konfigurirajte usmerjevalnik z vmesnikom ukazne vrstice (CLI).
• Spremljajte omrežno statistiko in napake.
• Konfigurirajte parametre agenta protokola Simple Network Management Protocol (SNMP).
• Prenesite posodobitve programske opreme.

Sistemska konzolna vrata so vtičnica RJ-45 ali konzola USB za priključitev podatkovnega terminala za izvedbo začetne konfiguracije usmerjevalnika.

Slika 16: Priključitev kabla konzole USB na sprednjo stran ohišja

1

Priključek USB Type-A

2

Kabel USB

Slika 17: Priključitev konzolnega kabla RJ-45 na konzolna vrata RJ-45 na zadnji strani ohišja

1

Konzolna vrata RJ-45

2

Konzolni kabel RJ-45

Za priključitev podatkovnega terminala na konzolna vrata sledite temu postopku:

1. Nastavite svoj terminal na te operativne vrednosti: 115200 bps, 8 podatkovnih bitov, brez paritete in dva zaustavitvena bita.
2. Priključite terminalni konec kabla na vmesniška vrata na podatkovnem terminalu.
3. Priključite drugi konec kabla na konzolna vrata.

Tabela 3: Razporeditev pinov ravnega kabla RJ-45

Pin RJ-45	Signal
1	—
2	—
3	Tx
4	Ozemljitev (GND)
5	GND
6	Rx
7	—
8	—

Povezava z upravljalnimi Ethernet vrati

Dokončati morate začetno konfiguracijo usmerjevalnika.
Upravljalna vrata Ethernet zagotavljajo upravljanje izven pasu, kar vam omogoča uporabo vmesnika ukazne vrstice (CLI) za upravljanje usmerjevalnika z njegovim naslovom IP. Ta vrata uporabljajo povezavo 10/100/1000 Ethernet z vmesnikom RJ-45.
Opomba Da preprečite konflikt naslovov IP, ne priključujte upravljalnih vrat Ethernet, dokler ni začetna konfiguracija končana.
Za priključitev kablov na vrata za upravljanje sistema priključite kable kategorije 5 neposredno na vtičnico RJ-45 na upravljalnih vratih Ethernet.

Slika 18: Upravljalna vrata Ethernet

Opomba Da bi bili skladni s standardom GR-1089-CORE, morajo intra-building vrata opreme uporabljati oklopljeno intra-building kablovje ali ožičenje, ki je ozemljeno na obeh koncih.

1. Priključite kabel neposredno v vtičnico RJ-45.
2. Povežite omrežni konec kabla RJ-45 s stikalom, vozliščem, repetitorjem ali drugo zunanjo opremo.

Priključitev časovnih kablov

V naslednjih razdelkih je opisano, kako priključiti časovne kable.

Priključitev kabla na vhodni vmesnik 10 MHz ali 1PPS

1. Priključite en konec mini koaksialnega kabla na časovno enoto.
2. Priključite drugi konec mini koaksialnega kabla na vrata 10MHz ali 1PPS na usmerjevalniku.

Postopek

1. Priključite en konec mini koaksialnega kabla na podrejeno enoto.
2. Priključite drugi konec mini koaksialnega kabla na vrata 10MHz ali 1PPS usmerjevalnika.

Priključitev kabla na vmesnik antene GNSS

1. Priključite en konec oklopljenega koaksialnega kabla na vrata GNSS RF IN.
2. Priključite drugi konec oklopljenega koaksialnega kabla na anteno GNSS za primarno zaščito.
   Opomba Vrata GNSS RF In morajo imeti nameščeno primarno zaščito, da izpolnjujejo lokalne varnostne smernice.
   Oklop koaksialnega kabla GNSS RF In mora biti povezan z ozemljitvijo opreme objekta prek ohišja. Ohišje mora imeti ozemljitveno žico, povezano z ozemljitvijo opreme objekta.

Slika 19: Sprejemnik GNSS

Namestitev in odstranitev oddajniško-sprejemnega modula

V tem razdelku je prikazano, kako namestiti in odstraniti oddajniško-sprejemni modul.

Varnostni ukrepi za namestitev in odstranitev modula

Pri delu na ohišju upoštevajte naslednje varnostne ukrepe.

Izjava 1006—Opozorilo o ohišju za namestitev v omaro in servisiranje
Da bi preprečili telesne poškodbe pri nameščanju ali servisiranju te enote v omari, morate sprejeti posebne varnostne ukrepe, da zagotovite stabilnost sistema. Za zagotovitev vaše varnosti so navedena naslednja navodila:

• Če je ta enota edina enota v omari, jo namestite na dno omare.
• Pri nameščanju te enote v delno napolnjeno omaro, omaro obremenjujte od spodaj navzgor, pri čemer naj bo najtežja komponenta na dnu omare.
• Če je omara opremljena s stabilizacijskimi napravami, namestite stabilizatorje, preden namestite ali servisirate enoto v omari.

Izjava 1008—Laserski izdelek razreda 1
Ta izdelek je laserski izdelek razreda 1.

Izjava 1089—Definicije poučene in usposobljene osebe
Poučena oseba je nekdo, ki ga je usposobljena oseba poučila in izurila ter sprejema potrebne varnostne ukrepe pri delu z opremo.
Usposobljena oseba ali kvalificirano osebje je nekdo, ki ima usposabljanje ali izkušnje s tehnologijo opreme in razume morebitne nevarnosti pri delu z opremo.
V notranjosti ni delov, ki bi jih bilo mogoče servisirati. Da bi se izognili nevarnosti električnega udara, ne odpirajte.

Izjava 1090—Namestitev s strani usposobljene osebe
Samo usposobljena oseba sme namestiti, zamenjati ali servisirati to opremo. Za definicijo usposobljene osebe glejte izjavo 1089.
V notranjosti ni delov, ki bi jih bilo mogoče servisirati. Da bi se izognili nevarnosti električnega udara, ne odpirajte.

Namestitev in odstranitev modulov SFP56, SFP28, SFP10 in SFP

Preden odstranite ali namestite modul SFP56, SFP28, SFP10 in SFP, preberite informacije o namestitvi v tem razdelku.

Izjava 1055—Laser razreda 1/1M
Prisotno je nevidno lasersko sevanje. Ne izpostavljajte uporabnikom teleskopske optike. To velja za laserske izdelke razreda 1/1M.


Izjava 1056—Neokončan optični kabel
Z neokončanega optičnega kabla ali konektorja se lahko oddaja nevidno lasersko sevanje. Ne glejte neposredno z optičnimi instrumenti. Gledanje laserskega izhoda z določenimi optičnimi instrumenti, na primer lupami za oči, povečevalnimi stekli in mikroskopi, na razdalji 100 mm, lahko predstavlja nevarnost za oči.

Zaščitite linijsko kartico tako, da vstavite čist pokrov kletke modula SFP56, SFP28, SFP10 in SFP, prikazan na spodnji sliki, v kletko optičnega modula, kadar ni nameščen noben modul SFP56, SFP28, SFP10 in SFP.

Slika 20: Pokrov kletke modula SFP56, SFP28, SFP10 in SFP


Zaščitite module SFP56, SFP28, SFP10 in SFP tako, da vanje vstavite čiste pokrove za prah, potem ko odstranite kable. Preden jih ponovno priključite v optična vrata drugega modula, očistite optične površine optičnih kablov. Pazite, da v optična vrata vaših modulov SFP56, SFP28, SFP10 in SFP ne pride prah in druge nečistoče, saj optika ne deluje pravilno, če jo ovira prah.

Močno priporočamo, da ne nameščate ali odstranjujete modula SFP56, SFP28, SFP10 in SFP z nanj priključenimi optičnimi kabli, ker lahko poškodujete kabel, priključek kabla ali optične vmesnike v modulu. Preden odstranite ali namestite modul SFP56, SFP28, SFP10 in SFP, odklopite vse kable. Odstranjevanje in vstavljanje modula lahko skrajša njegovo življenjsko dobo; zato ne odstranjujte in vstavljajte modulov pogosteje, kot je nujno potrebno.
Opomba Pri nameščanju modula SFP56, SFP28, SFP10 in SFP bi morali zaslišati klik, ko se trikotni zatič na dnu modula zaskoči v položaj v luknji v vtičnici. Klik označuje, da je modul pravilno nameščen in pritrjen v vtičnici. Preverite, ali so moduli popolnoma nameščeni in pritrjeni v svojih dodeljenih vtičnicah na linijski kartici, tako da trdno pritisnete na vsak modul SFP56, SFP28, SFP10 in SFP.

Modul SFP56, SFP28, SFP10 in SFP z zapahom z držalom

Modul SFP56, SFP28, SFP10 in SFP z zapahom z držalom ima zapah, ki ga uporabljate za odstranjevanje ali namestitev modula. (Glejte spodnjo sliko.)

Slika 21: Modul SFP56, SFP28, SFP10 in SFP z zapahom z držalom

Namestitev modula SFP56, SFP28, SFP10 in SFP z držalom

Če želite namestiti to vrsto modula SFP56, SFP28, SFP10 in SFP:

1. Pritrdite zapestni ali gleženjski trak za preprečevanje elektrostatične razelektritve (ESD) in sledite njegovim navodilom za uporabo.
2. Preden vstavite modul SFP56, SFP28, SFP10 in SFP, zaprite zapah z držalom.
3. Poravnajte modul SFP56, SFP28, SFP10 in SFP z vrati in ga potisnite v vrata. (Glejte spodnjo sliko.)

Slika 22: Namestitev modula SFP56, SFP28, SFP10 in SFP z zapahom z držalom v vrata na usmerjevalniku

Opomba Pri nameščanju modula SFP56, SFP28, SFP10 in SFP bi morali zaslišati klik, ko se trikotni zatič na dnu modula SFP56, SFP28, SFP10 in SFP zaskoči v luknji v vtičnici. Ta klik označuje, da je modul pravilno nameščen in pritrjen v vtičnici. Preverite, ali so moduli SFP56, SFP28, SFP10 in SFP popolnoma nameščeni in pritrjeni v svojih dodeljenih vtičnicah na linijski kartici, tako da trdno pritisnete na vsak modul SFP56, SFP28, SFP10 in SFP.

Odstranitev modula SFP56, SFP28, SFP10 in SFP z zapahom z držalom

Če želite odstraniti to vrsto modula SFP56, SFP28, SFP10 in SFP:

1. Pritrdite zapestni ali gleženjski trak za preprečevanje elektrostatične razelektritve (ESD) in sledite njegovim navodilom za uporabo.
2. Odklopite in odstranite vse vmesniške kable iz vrat; upoštevajte trenutne povezave kablov z vrati na linijski kartici.
3. Odprite zapah z držalom na modulu SFP56, SFP28, SFP10 in SFP s kazalcem, kot je prikazano na spodnji sliki. Če je zapah z držalom oviran in ga ne morete odpreti, uporabite kazalec, uporabite majhen ploščat izvijač ali drugo dolgo, ozko orodje, da odprete zapah z držalom.
4. Primite modul SFP56, SFP28, SFP10 in SFP med palec in kazalec ter ga previdno odstranite iz vrat, kot je prikazano na spodnji sliki.
   Opomba To dejanje je treba izvesti med vašim prvim primerom. Ko so vsa vrata zapolnjena, to morda ne bo mogoče.
   Slika 23: Odstranjevanje modula SFP56, SFP28, SFP10 in SFP z zapahom z držalom na usmerjevalniku

5. Odstranjeni modul SFP56, SFP28, SFP10 in SFP položite na antistatično podlogo ali pa ga takoj položite v statično zaščitno vrečko, če ga nameravate vrniti v tovarno.
6. Zaščitite svojo linijsko kartico tako, da vstavite čiste pokrove kletke modula SFP56, SFP28, SFP10 in SFP v kletke optičnih modulov, ko ni nameščen noben modul SFP56, SFP28, SFP10 in SFP.

Namestitev in odstranitev modulov oddajnikov in sprejemnikov QSFP+, QSFP28 ali QSFP-DD

Preden odstranite ali namestite modul QSFP+, QSFP28 ali QSFP-DD, preberite informacije o namestitvi v tem razdelku.

Izjava 1073—Brez delov, ki jih lahko servisira uporabnik
V notranjosti ni delov, ki bi jih bilo mogoče servisirati. Da bi se izognili nevarnosti električnega udara, ne odpirajte ohišja.

Izjava 1089—Definicije poučene in usposobljene osebe
Poučena oseba je oseba, ki jo je usposobila in izučila usposobljena oseba in ki pri delu z opremo izvaja potrebne varnostne ukrepe.
Usposobljena oseba ali kvalificirano osebje je oseba, ki ima izobrazbo ali izkušnje s tehnologijo opreme in razume potencialne nevarnosti pri delu z opremo.
V notranjosti ni delov, ki bi jih bilo mogoče servisirati. Da bi se izognili nevarnosti električnega udara, ne odpirajte ohišja.

Izjava 1090—Namestitev s strani usposobljene osebe
Samo usposobljeni osebi je treba dovoliti, da namesti, zamenja ali servisira to opremo. Za definicijo usposobljene osebe glejte izjavo 1089.
V notranjosti ni delov, ki bi jih bilo mogoče servisirati. Da bi se izognili nevarnosti električnega udara, ne odpirajte ohišja.

Izjava 1091—Namestitev s strani poučene osebe
Samo poučeni ali usposobljeni osebi je treba dovoliti, da namesti, zamenja ali servisira to opremo. Za definicijo poučene ali usposobljene osebe glejte izjavo 1089.
V notranjosti ni delov, ki bi jih bilo mogoče servisirati. Da bi se izognili nevarnosti električnega udara, ne odpirajte ohišja.
Ta razdelek vsebuje navodila za namestitev, kabliranje in odstranjevanje 40-gigabitnih Quad Small Form-Factor Pluggable Plus (QSFP+), 100-gigabitnih (QSFP28) in 200/400-gigabitnih modulov oddajnikov in sprejemnikov QSFP-DD. Moduli so naprave za vstavljanje in odstranjevanje med delovanjem (I/O), ki povezujejo električno vezje sistemskega modula z bakrenim ali optičnim omrežjem. 100-gigabitni optični oddajniki in sprejemniki QSFP28 in 40-gigabitni QSFP+ so podobni optičnemu oddajniku in sprejemniku QSFP-DD, prikazanemu na spodnji sliki.

Slika 24: Modul oddajnika in sprejemnika QSFP-DD (optični)

1	Zapiralo z zapahom
2	Ohišje oddajnika in sprejemnika QSFP-DD

Slika 25: Modul oddajnika in sprejemnika QSFP-DD (optični)

1	Električna povezava z vezjem modula

Potrebna orodja in oprema

Za namestitev modulov oddajnikov in sprejemnikov potrebujete ta orodja:

• Zapestni pašček ali druga osebna ozemljitvena naprava za preprečevanje dogodkov ESD.
• Antistatična podloga ali antistatična pena za odlaganje oddajnika in sprejemnika.
• Orodja za čiščenje končne ploskve optičnega vlakna in oprema za pregled.

Namestitev 40-gigabitnega modula oddajnika in sprejemnika QSFP+, 100-gigabitnega QSFP28 ali 200/400-gigabitnega QSFP-DD
Opomba Modul oddajnika in sprejemnika QSFP+, QSFP28 ali QSFP-DD ima lahko zapiralo z zapahom ali zapah z vlečnim jezičkom. Postopki namestitve za obe vrsti zapahov so navedeni spodaj.
Modul oddajnika in sprejemnika QSFP+, QSFP28 ali QSFP-DD je naprava, občutljiva na statično elektriko. Pri ravnanju z moduli oddajnikov in sprejemnikov QSFP+, QSFP28 ali QSFP-DD ali pri stiku s sistemskimi moduli vedno uporabljajte zapestni pašček ESD ali podobno posamezno ozemljitveno napravo.
Za namestitev modula oddajnika in sprejemnika QSFP+, QSFP28 ali QSFP-DD sledite tem korakom:

1. Pritrdite zapestni pašček ESD nase in na pravilno ozemljeno točko na ohišju ali stojalu.
2. Odstranite modul oddajnika in sprejemnika iz njegove zaščitne embalaže.
3. Preverite nalepko na ohišju modula oddajnika in sprejemnika, da preverite, ali imate pravi model za vaše omrežje.
4. Pri modulih oddajnikov in sprejemnikov odstranite zaščitni čep optične izvrtine in ga postavite na stran.
5. Pri modulih oddajnikov in sprejemnikov, opremljenih z vlečnim jezičkom, držite oddajnik in sprejemnik tako, da je identifikacijska nalepka na vrhu.
6. Pri modulih oddajnikov in sprejemnikov, opremljenih z zapiralo z zapahom, naj bo zapiralo poravnano v navpičnem položaju.
7. Poravnajte modul oddajnika in sprejemnika pred odprtino vtičnice oddajnika in sprejemnika modula in previdno potisnite oddajnik in sprejemnik v vtičnico, dokler se oddajnik in sprejemnik ne dotakne električnega priključka vtičnice (glejte spodnjo sliko).
   Slika 26: Namestitev modula oddajnika in sprejemnika QSFP+, QSFP28 ali QSFP-DD z zapiralom z zapahom na N540-24Q8L2DD-SYS

8. S palcem močno pritisnite na sprednji del modula oddajnika in sprejemnika QSFP+, QSFP28 ali QSFP-DD, da popolnoma namestite oddajnik in sprejemnik v vtičnico oddajnika in sprejemnika modula.

   Če zapah ni popolnoma zaskočen, lahko pomotoma odklopite modul oddajnika in sprejemnika QSFP+, QSFP28 ali QSFP-DD.
9. Pri optičnih modulih oddajnikov in sprejemnikov QSFP+, QSFP28 ali QSFP-DD ponovno namestite zaščitni čep v optično izvrtino oddajnikov in sprejemnikov, dokler niste pripravljeni priključiti kabla omrežnega vmesnika. Ne odstranjujte zaščitnega čepa, dokler niste pripravljeni priključiti kabla omrežnega vmesnika.

Priključitev optičnega omrežnega kabla

Preden začnete
Preden odstranite zaščitne čepe in vzpostavite optične povezave, upoštevajte ta navodila:

• Zaščitne čepe naj bodo nameščeni na odklopljenih konektorjih optičnega kabla in v optičnih izvrtinah oddajnika in sprejemnika, dokler niste pripravljeni vzpostaviti povezave.
• Preglejte in očistite končne ploskve konektorja MPO tik preden vzpostavite povezave.
• Primite konektor MPO samo za ohišje, ko priključujete ali odklapljate optični kabel.

Opomba 40-gigabitni moduli oddajnikov in sprejemnikov QSFP+, QSFP28 ali QSFP-DD imajo ključ, ki preprečuje nepravilno vstavljanje.
Opomba Konektorji Multiple-fiber Push-On (MPO) na optičnih oddajnikih in sprejemnikih QSFP+, QSFP28 ali QSFP-DD podpirajo kable omrežnega vmesnika z ravnimi poliranimi ploskvami s fizičnim stikom (PC) ali ultra-fizičnim stikom (UPC). Konektorji MPO na optičnih oddajnikih in sprejemnikih QSFP+, QSFP28 ali QSFP-DD ne podpirajo kablov omrežnega vmesnika s poševno polirano kontaktno ploskvijo (APC).

Za priključitev optičnega omrežnega kabla:

1. Odstranite zaščitne čepe s konektorjev MPO optičnega omrežnega vmesniškega kabla. Shranite zaščitne čepe za prihodnjo uporabo.
2. Preglejte in očistite končne ploskve optičnega vlakna konektorja MPO.
3. Odstranite zaščitne čepe iz optičnih izvrtin modula oddajnika in sprejemnika.
4. Takoj priključite konektorje MPO omrežnega vmesniškega kabla na modul oddajnika in sprejemnika.

Odstranjevanje 40-gigabitnega modula oddajnika in sprejemnika QSFP+, 100-gigabitnega QSFP28 ali 200/400-gigabitnega QSFP-DD

Modul oddajnika in sprejemnika QSFP+, QSFP28 ali QSFP-DD je naprava, občutljiva na statično elektriko. Pri ravnanju z moduli oddajnikov in sprejemnikov QSFP+ ali QSFP28 ali pri stiku z moduli vedno uporabljajte zapestni pašček ESD ali podobno posamezno ozemljitveno napravo.
Za odstranitev modula oddajnika in sprejemnika QSFP+, QSFP28 ali QSFP-DD:

• Pri modulih oddajnikov in sprejemnikov odklopite omrežni vmesniški kabel iz priključka oddajnika in sprejemnika.
• Pri modulih oddajnikov in sprejemnikov, opremljenih z zapiralom z zapahom:

1. Obrnite zapiralo navzdol v vodoravni položaj.
2. Takoj namestite zaščitni čep v optično izvrtino oddajnikov in sprejemnikov.
3. Primite stranice oddajnika in sprejemnika in ga izvlecite iz vtičnice modula.

• Pri oddajnikih in sprejemnikih, opremljenih z zapahom z vlečnim jezičkom:

1. Takoj namestite zaščitni čep v optično izvrtino oddajnika in sprejemnika.
2. Primite jeziček in ga nežno povlecite, da sprostite oddajnik in sprejemnik iz vtičnice.
3. Izvlecite oddajnik in sprejemnik iz vtičnice.

Slika 27: Odstranjevanje modula oddajnika in sprejemnika QSFP+, QSFP28 ali QSFP-DD z zapiralom z zapahom iz N540-24Q8L2DD-SYS

Priključitev vmesniških vrat

Optična vmesniška vrata na linijskih karticah lahko povežete z drugimi napravami za omrežno povezljivost.

Priključitev optičnih vlaken na omrežje

Odvisno od modela linijske kartice, ki jo uporabljate, lahko uporabite oddajnike in sprejemnike QSFP-DD ali QSFP28. Nekateri oddajniki in sprejemniki delujejo z optičnimi kabli, ki jih priključite na oddajnike in sprejemnike, drugi pa s predhodno priključenimi bakrenimi kabli.

Odstranjevanje in nameščanje oddajnika in sprejemnika lahko skrajša njegovo življenjsko dobo. Ne odstranjujte in vstavljajte oddajnikov in sprejemnikov več, kot je nujno potrebno. Priporočamo, da odklopite kable, preden namestite ali odstranite oddajnike in sprejemnike, da preprečite poškodbe kabla ali oddajnika in sprejemnika.

Odklop optičnih vrat iz omrežja

Ko morate odstraniti optične oddajnike in sprejemnike, morate najprej odstraniti optične kable iz oddajnika in sprejemnika, preden odstranite oddajnik in sprejemnik iz vrat.

Vzdrževanje oddajnikov in sprejemnikov ter optičnih kablov

Za ohranjanje visoke natančnosti signala in preprečevanje poškodb konektorjev morajo biti oddajniki in sprejemniki ter optični kabli čisti in brez prahu. Oslabitev (izguba svetlobe) se poveča zaradi kontaminacije in mora biti manjša od 0,35 dB.
Upoštevajte naslednja navodila za vzdrževanje:

• Oddajniki in sprejemniki so občutljivi na statično elektriko. Za preprečevanje poškodb zaradi ESD nosite zapestni pašček za preprečevanje ESD, ki je priključen na ozemljeno ohišje.
• Ne odstranjujte in vstavljajte oddajnika in sprejemnika več, kot je potrebno. Ponavljajoče se odstranjevanje in vstavljanje lahko skrajša njegovo življenjsko dobo.
• Ko niso v uporabi, naj bodo vse optične povezave pokrite. Pred uporabo jih očistite, da preprečite, da bi prah opraskal konce optičnega kabla.
• Ne dotikajte se koncev konektorjev. Če se dotaknete koncev, boste pustili prstne odtise in povzročili drugo kontaminacijo.
• Redno čistite konektorje; zahtevana pogostost čiščenja je odvisna od okolja. Poleg tega očistite konektorje, če so izpostavljeni prahu ali so se jih pomotoma dotaknili. Učinkovite so lahko tehnike mokrega in suhega čiščenja; glejte postopke čiščenja optičnih povezav na vašem spletnem mestu.
• Redno preverjajte, ali so prisotni prah in poškodbe. Očistite in nato preglejte konce vlaken pod mikroskopom, da ugotovite, ali je prišlo do poškodb.

Prenesi navodilo

Tukaj lahko prenesete polno pdf različico navodila, ki lahko vsebuje dodatna varnostna navodila, informacije o garanciji, FCC pravila itd.

Prenesi Priročnik za Cisco NCS 540

Razpoložljivi jeziki
