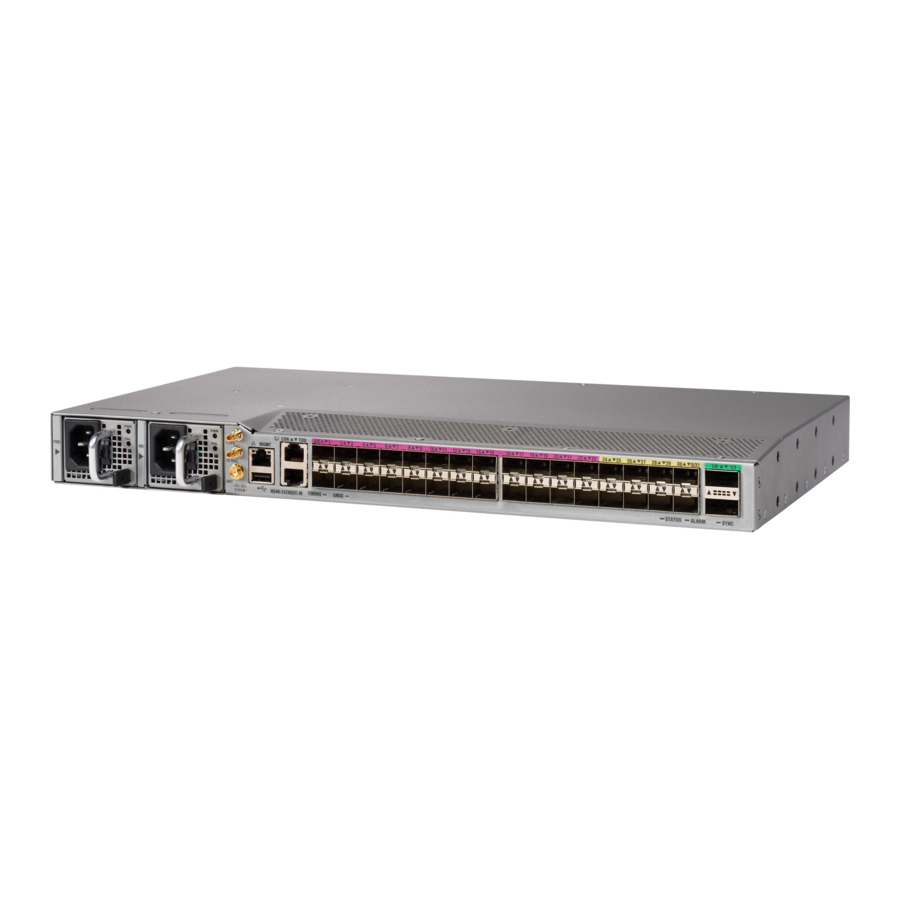

Cisco NCS 540 Manual

Installer enheden

Før du begynder på denne opgave, skal du sikre dig, at du har læst og forstået sikkerhedsadvarslerne i afsnittet Standardadvarsler i uddelingen af sikkerhedsadvarsler.
Bemærk: Illustrationerne er kun til reference og kan variere baseret på din Cisco NCS 540-routervariant. Eventuelle forskelle mellem routerne kaldes ud.

Installation af Cisco NCS 540-router med stor tæthed omfatter disse opgaver:

• Rack-kompatibilitet
• Konfigurer enheden på rack
• Jordforbind enheden
• Installer AC-strømkablerne
• Installer DC-strømkablerne
• Retningslinjer for portforbindelse
• Opret forbindelse til konsolporten
• Opret forbindelse til Management Ethernet-porten
• Tilslutning af timingkabler
• Tilslutning af et kabel til GNSS-antennens grænseflade
• Installer og fjern transceivermodul
• Installer og fjern QSFP+, QSFP28 eller QSFP-DD-transceivermoduler
• Fjernelse af 40-Gigabit QSFP+, 100-Gigabit QSFP28 eller 200/400-Gigabit QSFP-DD-transceivermodul
• Tilslut grænsefladeporte
• Vedligehold transceivere og optiske kabler

Rack-kompatibilitet

Vi anbefaler, at du følger disse rack-specifikationer.

Racktyper

Figure1:RackspecifikationEIA(19inchesand23inches)

Tabel 1: Rackspecifikation EIA (19 tommer og 23 tommer)

Stolpetype	Racktype	Rackfrontåbning (X)	Rackmonteringshuls centrum-centrum (Y)	Monteringsflangedimension (Z)
4 stolper	19 tommer (48,3 centimeter)	17,75 tommer (45 centimeter)	18,31 tommer (46,5 centimeter)	19 tommer (48,2 centimeter)
2 stolper
4 stolper	23 tommer (58,4 centimeter)	21,75 tommer (55,24 centimeter)	22,31 tommer (56,6 centimeter)	23 tommer (58,4 centimeter)
2 stolper

Figur 2: Racktype med fire stolper

Figur 3: Racktype med to stolper

Konfigurer enhed på rack

Du kan konfigurere Cisco NCS 540-routeren med stor tæthed på et rack.

Rackmontering

Enheden leveres med rackmonteringsbeslag, der skal fastgøres på siderne af enheden.

Hvis racket er på hjul, skal du sikre dig, at bremserne er aktiveret, eller at racket er stabiliseret på anden vis.

Tabel 2: Cisco N540-24Q8L2DD-SYS-router rackmonteringssæt

Antal	Delbeskrivelse
2	Rackmonteringsbeslag
8	M4 x 0,7 x 7 mm Phillips fladhovedskruer
4	12-24 x 0,49 tommer L, Phillips pandehovedskruer

1. Fastgør rackmonteringsbeslagene og kabelstyrene til routeren som følger:
   1. Routeren har moduler til indtag på portsiden, placer routeren, så dens porte vender mod det kolde rum.
   2. Placer beslagets ører vendende mod front- eller midterste rackmontering på siden af kabinettet, så hullerne er justeret.
   3. Brug fire M4-skruer til at fastgøre beslagene til kabinettet.
   4. Gentag trin 1b og 1c med det andet rackmonteringsbeslag på den anden side af routeren.

Figur 4: Installation af 19-tommers rackmonteringsbeslag (N540DD-RKM-19)

Rackmontering

Figur 5: Installation af kabelstyring (N540-CBL-BRKT-FHC) og 19-tommers rackmonteringsbeslag (N540DD-RKM-19) foran

Figur 6: Installation af kabelstyring (N540-CBL-BRKT-FHC) og 19-tommers rackmonteringsbeslag (N540DD-RKM-19) i midten

Figure7:InstallingCableManagement(N540-CBL-BRKT-FHC)and19inchRack-MountBrackets(N540DD-RKM-19)intheRear

Figure8:InstallingETSIRack-MountBrackets(N540-RKM-ETSI-FHC)

Figure9:InstallingCableManagement(N540-CBL-BRKT-FHC)andETSIRack-MountBrackets(N540-RKM-ETSI-FHC)intheFront

Figure10:Installing23-inchRack-MountBrackets(N540-RKM-23-FHC)

Figure11:InstallingCableManagement(N540-CBL-BRKT-FHC)and23-inchRack-MountBrackets(N540-RKM-23-FHC)intheFront

Jordforbind enheden

Før du begynder på denne opgave, skal du sikre dig, at du har læst og forstået sikkerhedsadvarslerne i afsnittet Forebyggelse af ESD-skader i uddelingen af sikkerhedsadvarsler.
Før du tilslutter strømmen eller tænder for strømmen til enheden, skal du give en tilstrækkelig jordforbindelse til din enhed.
Dette afsnit beskriver, hvordan du jordforbinder enheden. Placeringen af jordforbindelsesstudsen er på enhedens bagpanel.

1. Kontroller, at jordkablet er tilsluttet toppen af racket og i henhold til lokal praksis.
   Figur 12: Jordforbindelsesstuds


• Fastgør den ene ende af hyldejordkablet (kabel #6 AWG) til jordpunktet på kabinettets bagside ved hjælp af den specificerede dobbelt-huls kabelsko.
  • Brug et værktøj til at fjerne ca. 19 mm af dækningen fra enden af jordforbindelseskablet.
  • Indsæt den afisolerede ende af jordforbindelseskablet i den åbne ende af jordforbindelsesstudsen.
  • Brug krympeværktøjet til at fastgøre jordforbindelseskablet i jordforbindelsesstudsen.
  • Fjern den klæbende etiket fra jordforbindelsespuden på kabinettet.
  • Placer jordforbindelsesstudsen mod jordforbindelsespuden, så der er solid metal-til-metal-kontakt, og indsæt de to M4-skruer med spændeskiver gennem hullerne i jordforbindelsesstudsen og ind i jordforbindelsespuden.
  • Sørg for, at studsen og kablet ikke forstyrrer andet udstyr.
  • Forbered den anden ende af jordforbindelseskablet, og tilslut det til et passende jordforbindelsespunkt på dit websted for at sikre tilstrækkelig jordforbindelse.

Installer AC-strømkablerne

Udskift strømforsyning for at få flere oplysninger om installation af AC-strømkabler.
Sådan installeres AC-strømkablerne i strømforsyningsåbningerne:

1. Sæt strømforsyningsledningen i strømforsyningsmodulet.
2. Indsæt strømforsyningsledningen i bindet [1, 3], og stram bindet omkring strømforsyningsledningen som vist i [2, 4] på figuren nedenfor.
   Figur 13: Fastgør AC-strømbindingen og -clipsledningen

   Bemærk: Disse billeder er kun til repræsentationsformål.

Aktiver et AC-strømforsyningsmodul

Udfør følgende procedure for at aktivere en AC-strømforsyning:

Procedure

1. Sæt strømledningen i strømforsyningen.
2. Tilslut den anden ende af strømledningen til en AC-indgangsstrømkilde.
3. Kontroller strømforsyningens funktion ved at kontrollere, om den respektive strømforsynings frontpanel-LED (PM0 eller PM1) er grøn.
4. Hvis LED'erne indikerer et strømproblem, skal du se Fejlfinding for at få fejlfindingsoplysninger.
5. Hvis du også tilslutter en redundant AC-strømforsyning, skal du gentage disse trin for den anden strømkilde.
   Bemærk
   Hvis du tilslutter en redundant AC-strømforsyning, skal du sikre dig, at hver strømforsyning er tilsluttet en separat strømkilde for at forhindre strømtab i tilfælde af strømsvigt.

Installer DC-strømkablerne

Bemærk: Når du installerer en DC-strømforsyning, skal du bruge 12AWG, 90 ° C temperaturklassificeret kabel. Den anbefalede kabellængde er maksimalt tre meter fra kilden. For længder op til fem meter skal du bruge 10AWG, og for længder op til tre meter skal du bruge 12AWG, 90 ° C temperaturklassificeret kabel. Kontakt Cisco for andre længder.

Bemærk

• Sørg altid for, at bygningens installation til kortslutningsbeskyttelse (overstrømsbeskyttelse) ikke overstiger 15 A.
• Vi anbefaler at bruge en afbryder eller en hurtigtvirkende sikring med en maksimal DC-klassificering på 10 A til overstrømsbeskyttelse.

Bemærk: DC-stikket eller -terminalblokken har en indbygget skrue og burmøtrik, som der kan påføres et drejningsmoment på 1,3 til 1,8 N-m på.

Figur 14: DC-stik med indbygget skrue

A	0,74 tommer (1,88 cm)	C	0,18 tommer (0,46 cm)
B	0,25 tommer (0,64 cm)	D	0,14 tommer (0,36 cm)
M	0,62 tommer (1,58 cm)

Sådan fastgøres DC-strømforsyningerne:

1. Find terminalblokstikket.
2. Indsæt DC-indgangsstrømkildeledningerne i terminalblokstikket.
3. Fastgør DC-forsyningsledningerne ved hjælp af de udpegede skruer.
4. Brug en moment-skruetrækker til at spænde terminalblokstikket fast. (Se følgende figur)
   Figur 15: Fastgør DC-strømforsyningsledningerne


Aktiver et DC-strømforsyningsmodul

Udfør følgende procedure for at aktivere en DC-strømforsyning:

Procedure

1. Fjern tapen fra afbryderens routerhåndtag, og genopret strømmen ved at flytte afbryderens routerhåndtag til On (|)-positionen.
2. Kontroller strømforsyningens funktion ved at kontrollere, om den respektive strømforsynings frontpanel-LED (PM0 eller PM1) er grøn.
3. Hvis LED'erne indikerer problemer med strømproblemer, skal du se Fejlfinding.
4. Hvis du også tilslutter en redundant DC-strømforsyning, skal du gentage disse trin for den anden strømkilde.
   Bemærk
   Hvis du tilslutter en redundant DC-strømforsyning, skal du sikre dig, at hver strømforsyning er tilsluttet en separat strømkilde for at forhindre strømtab i tilfælde af strømsvigt.

Retningslinjer for porttilslutning

Afhængigt af kabinettet og de installerede linjekort kan du bruge pluggables QSFP56-DD, QSFP28-DD, QSFP28, QSFP, SFP56, SFP28, SFP10, SFP, USB-konsol og RJ-45-stik til at tilslutte portene på linjekortene til andre netværksenheder.
For at forhindre beskadigelse af fiberoptiske kabler anbefaler vi, at du holder transceiverne frakoblet deres fiberoptiske kabler, når du installerer transceiveren i linjekortet. Før du fjerner en transceiver fra routeren, skal du fjerne kablet fra transceiveren.
For at maksimere effektiviteten og levetiden for dine transceivere og optiske kabler skal du gøre følgende:

• Bær en ESD-forebyggende håndledsrem, der er forbundet til jord, når du håndterer transceivere. Routeren er typisk jordforbundet under installationen og giver en ESD-port, som du kan tilslutte din håndledsrem til.
• Fjern og indsæt ikke en transceiver oftere end nødvendigt. Gentagne fjernelser og isættelser kan forkorte dens levetid.
• Hold transceiverne og fiberoptiske kabler rene og fri for støv for at opretholde høj signalnøjagtighed og for at forhindre beskadigelse af stikkene. Dæmpning (tab af lys) øges af kontaminering og bør holdes under 0,35 dB.
  • Rengør disse dele før installation for at forhindre støv i at ridse enderne af de fiberoptiske kabler.
  • Rengør stikkene regelmæssigt; den krævede frekvens for rengøring afhænger af miljøet. Rengør desuden stikkene, når de udsættes for støv eller berøres ved et uheld. Både våde og tørre rengøringsteknikker kan være effektive; se dit websteds rengøringsprocedurer for fiberoptiske forbindelser.
  • Berør ikke enderne af stikkene. Berøring af enderne kan efterlade fingeraftryk og forårsage anden kontaminering.
• Inspicer rutinemæssigt for støv og skader. Hvis du har mistanke om skader, skal du rengøre og derefter inspicere fiberender under et mikroskop for at afgøre, om der er sket skader.

Tilslut til konsolporten

• Routeren skal være fuldt installeret i sit rack, tilsluttet en strømkilde og jordforbundet.
• Den nødvendige kabelføring til konsol-, administrations- og netværksforbindelser skal være tilgængelig.
  • Netværkskabler skal allerede være ført til placeringen af den installerede router.

Før du opretter en netværksadministrationsforbindelse til routeren eller tilslutter routeren til netværket, skal du oprette en lokal administrationsforbindelse via en konsolterminal og konfigurere en IP-adresse til routeren. Du kan også bruge konsollen til at udføre følgende funktioner (som hver især kan udføres via administrationsgrænsefladen, når du har oprettet denne forbindelse):

• Konfigurer routeren ved hjælp af kommandolinje-grænsefladen (CLI).
• Overvåg netværksstatistikker og fejl.
• Konfigurer Simple Network Management Protocol (SNMP)-agentparametre.
• Download softwareopdateringer.

Systemkonsolporten er en RJ-45-beholder eller USB-konsol til tilslutning af en dataterminal for at udføre den første konfiguration af routeren.

Figur 16: Tilslutning af USB-konsolkablet til forsiden af kabinettet

1

USB Type-A-stik

2

USB-kabel

Figur 17: Tilslutning af RJ-45-konsolkabel til RJ-45-konsolporten bag på kabinettet

1

RJ-45-konsolport

2

RJ-45-konsolkabel

Følg denne procedure for at tilslutte en dataterminal til konsolporten:

1. Indstil din terminal til disse driftsværdier: 115200 bps, 8 databits, ingen paritet og to stopbits.
2. Fastgør kabelenden til terminalen til interfaceporten på dataterminalen.
3. Fastgør den anden ende af kablet til konsolporten.

Tabel 3: RJ-45 lige igennem-kabelbenudgange

RJ-45 Ben	Signal
1	—
2	—
3	Tx
4	Jord (GND)
5	GND
6	Rx
7	—
8	—

Tilslut til Management Ethernet-porten

Du skal fuldføre den første routerkonfiguration.
Management Ethernet-porten giver out-of-band-administration, hvilket giver dig mulighed for at bruge Command Line Interface (CLI) til at administrere routeren via dens IP-adresse. Denne port bruger en 10/100/1000 Ethernet-forbindelse med en RJ-45-grænseflade.
Bemærk For at forhindre en IP-adressekonflikt skal du ikke tilslutte Management Ethernet-porten, før den første konfiguration er fuldført.
For at tilslutte kabler til systemadministrationsporten skal du tilslutte kategori 5-kabler direkte til RJ-45-beholderen på Management Ethernet-porten.

Figur 18: Management Ethernet-port

Bemærk For at overholde GR-1089-CORE skal udstyrets porte i bygningen bruge afskærmede kabler eller ledninger i bygningen, der er jordforbundet i begge ender.

1. Sæt kablet direkte i RJ-45-beholderen.
2. Tilslut netværksenden af dit RJ-45-kabel til en switch, hub, repeater eller andet eksternt udstyr.

Tilslutning af timingkabler

De følgende afsnit beskriver, hvordan du tilslutter timingkabler.

Tilslutning af et kabel til Input 10MHz eller 1PPS-grænsefladen

1. Tilslut den ene ende af et mini-koaksialkabel til timing-enheden.
2. Tilslut den anden ende af mini-koaksialkablet til 10MHz- eller 1PPS-porten på routeren.

Procedure

1. Tilslut den ene ende af et mini-koaksialkabel til slaveenheden.
2. Tilslut den anden ende af mini-koaksialkablet til 10MHz- eller 1PPS-porten på routeren.

Tilslutning af et kabel til GNSS-antennegrænsefladen

1. Tilslut den ene ende af et afskærmet koaksialkabel til GNSS RF IN-porten.
2. Tilslut den anden ende af det afskærmede koaksialkabel til GNSS-antennen efter den primære beskyttelsesanordning.
   Bemærk GNSS RF In-porten skal have en primær beskyttelsesanordning installeret for at overholde de lokale sikkerhedsretningslinjer.
   GNSS RF In-koaksialkablets skærm skal være forbundet til bygningens udstyrsjord via kabinettet. Kabinettet skal have jordledningen forbundet til bygningens udstyrsjord.

Figur 19: GNSS-modtager

Installer og fjern transceivermodul

Dette afsnit viser, hvordan du installerer og fjerner transceivermodulet.

Sikkerhedsforanstaltninger for modulinstallation og -fjernelse

Sørg for at overholde følgende sikkerhedsforanstaltninger, når du arbejder på kabinettet.

Erklæring 1006—Kabinetadvarsel for rackmontering og -service
For at undgå personskade ved montering eller service af denne enhed i et rack skal du tage særlige forholdsregler for at sikre, at systemet forbliver stabilt. Følgende retningslinjer er angivet for at sikre din sikkerhed:

• Denne enhed skal monteres i bunden af racket, hvis det er den eneste enhed i racket.
• Når du monterer denne enhed i et delvist fyldt rack, skal du fylde racket nedefra og op med den tungeste komponent i bunden af racket.
• Hvis racket er udstyret med stabiliseringsanordninger, skal du installere stabilisatorerne, før du monterer eller servicerer enheden i racket.

Erklæring 1008—Laserprodukt i klasse 1
Dette produkt er et laserprodukt i klasse 1.

Erklæring 1089—Definitioner af instrueret og faglært person
En instrueret person er en person, der er blevet instrueret og trænet af en faglært person og træffer de nødvendige forholdsregler ved arbejde med udstyr.
En faglært person eller kvalificeret personale er en person, der har uddannelse eller erfaring inden for udstyrsteknologi og forstår potentielle farer ved arbejde med udstyr.
Der er ingen dele, der kan repareres indeni. Åbn ikke for at undgå risiko for elektrisk stød.

Erklæring 1090—Installation af faglært person
Kun en faglært person bør have tilladelse til at installere, udskifte eller servicere dette udstyr. Se erklæring 1089 for definitionen af en faglært person.
Der er ingen dele, der kan repareres indeni. Åbn ikke for at undgå risiko for elektrisk stød.

Installer og fjern SFP56-, SFP28-, SFP10- og SFP-moduler

Før du fjerner eller installerer et SFP56-, SFP28-, SFP10- og SFP-modul, skal du læse installationsoplysningerne i dette afsnit.

Erklæring 1055—Laser i klasse 1/1M
Der findes usynlig laserstråling. Udsæt ikke brugere for teleskopisk optik. Dette gælder for laserprodukter i klasse 1/1M.


Erklæring 1056—Utermineret fiberkabel
Usynlig laserstråling kan udsendes fra enden af det uterminerede fiberkabel eller stik. Se ikke direkte med optiske instrumenter. Hvis du ser laseroutputtet med visse optiske instrumenter, for eksempel lupbriller, forstørrelsesglas og mikroskoper, inden for en afstand af 100 mm, kan det udgøre en øjenrisiko.

Beskyt linjekortet ved at indsætte et rent SFP56-, SFP28-, SFP10- og SFP-modulkabinetdæksel, der er vist på figuren nedenfor, i det optiske modulskabinet, når der ikke er installeret et SFP56-, SFP28-, SFP10- og SFP-modul.

Figur 20: SFP56-, SFP28-, SFP10- og SFP-modulkabinetdæksel


Beskyt SFP56-, SFP28-, SFP10- og SFP-modulerne ved at indsætte rene støvdæksler i dem, når kablerne er fjernet. Sørg for at rengøre de optiske overflader på fiberkablerne, før du sætter dem tilbage i de optiske porte på et andet modul. Undgå at få støv og andre forurenende stoffer ind i de optiske porte på dine SFP56-, SFP28-, SFP10- og SFP-moduler, fordi optikken ikke fungerer korrekt, når den er blokeret af støv.

Vi anbefaler kraftigt, at du ikke installerer eller fjerner SFP56-, SFP28-, SFP10- og SFP-modulet med fiberoptiske kabler tilsluttet, fordi der er risiko for at beskadige kablet, kabelstikket eller de optiske grænseflader i modulet. Afbryd alle kabler, før du fjerner eller installerer et SFP56-, SFP28-, SFP10- og SFP-modul. Fjernelse og indsættelse af et modul kan forkorte dets levetid. Derfor bør du ikke fjerne og indsætte moduler mere end højst nødvendigt.
Bemærk Når du installerer et SFP56-, SFP28-, SFP10- og SFP-modul, vil du høre et klik, når den trekantede stift i bunden af modulet smækker på plads i hullet i stikket. Klikket indikerer, at modulet sidder korrekt og er fastgjort i stikket. Kontroller, at modulerne sidder helt fast og er fastgjort i deres tildelte stik på linjekortet ved at trykke fast på hvert SFP56-, SFP28-, SFP10- og SFP-modul.

Bøjleklemme SFP56-, SFP28-, SFP10- og SFP-modul

Bøjleklemme SFP56-, SFP28-, SFP10- og SFP-modulet har en klemme, som du bruger til at fjerne eller installere modulet. (Se figuren nedenfor.)

Figur 21: Bøjleklemme SFP56-, SFP28-, SFP10- og SFP-modul

Installer et SFP56-, SFP28-, SFP10- og SFP-modul med bøjle

Sådan installeres denne type SFP56-, SFP28-, SFP10- og SFP-modul:

1. Fastgør en ESD-beskyttende håndleds- eller ankelrem, og følg dens brugsanvisning.
2. Luk bøjleklemmen, før du indsætter SFP56-, SFP28-, SFP10- og SFP-modulet.
3. Ret SFP56-, SFP28-, SFP10- og SFP-modulet ind med porten, og skub det ind i porten. (Se figuren nedenfor.)

Figur 22: Installation af et SFP56-, SFP28-, SFP10- og SFP-modul med bøjleklemme i en port på routeren

Bemærk Når du installerer et SFP56-, SFP28-, SFP10- og SFP-modul, bør du høre et klik, når den trekantede stift i bunden af SFP56-, SFP28-, SFP10- og SFP-modulet smækker på plads i hullet i stikket. Dette klik indikerer, at modulet sidder korrekt og er fastgjort i stikket. Kontroller, at SFP56-, SFP28-, SFP10- og SFP-modulerne sidder helt fast og er fastgjort i deres tildelte stik på linjekortet ved at trykke fast på hvert SFP56-, SFP28-, SFP10- og SFP-modul.

Fjern et SFP56-, SFP28-, SFP10- og SFP-modul med bøjleklemme

Sådan fjernes denne type SFP56-, SFP28-, SFP10- og SFP-modul:

1. Fastgør en ESD-beskyttende håndleds- eller ankelrem, og følg dens brugsanvisning.
2. Afbryd og fjern alle interfacekabler fra portene. Noter de aktuelle forbindelser af kablerne til portene på linjekortet.
3. Åbn bøjleklemmen på SFP56-, SFP28-, SFP10- og SFP-modulet med din pegefinger, som vist på figuren nedenfor. Hvis bøjleklemmen er blokeret, og du ikke kan åbne den, skal du bruge din pegefinger, en lille flad skruetrækker eller et andet langt, smalt instrument til at åbne bøjleklemmen.
4. Tag fat i SFP56-, SFP28-, SFP10- og SFP-modulet mellem tommel- og pegefinger, og fjern det forsigtigt fra porten, som vist på figuren nedenfor.
   Bemærk Denne handling skal udføres under din første forekomst. Når alle porte er fyldt, er dette muligvis ikke muligt.
   Figur 23: Fjernelse af et SFP56-, SFP28-, SFP10- og SFP-modul med bøjleklemme på routeren

5. Placer det SFP56-, SFP28-, SFP10- og SFP-modul, du fjernede, på en antistatisk måtte, eller placer det straks i en statisk afskærmningspose, hvis du planlægger at returnere det til fabrikken.
6. Beskyt dit linjekort ved at indsætte et rent SFP56-, SFP28-, SFP10- og SFP-modulkabinetdæksel i det optiske modulskabinet, når der ikke er installeret et SFP56-, SFP28-, SFP10- og SFP-modul.

Installering og fjernelse af QSFP+, QSFP28 eller QSFP-DD-transceivermoduler

Læs installationsoplysningerne i dette afsnit, før du fjerner eller installerer et QSFP+, QSFP28 eller QSFP-DD-modul.

Erklæring 1073—Ingen dele, der kan repareres af brugeren
Der er ingen dele indeni, der kan repareres. Åbn den ikke for at undgå risiko for elektrisk stød.

Erklæring 1089—Definitioner af instrueret og faglært person
En instrueret person er en person, der er blevet instrueret og oplært af en faglært person og træffer de nødvendige forholdsregler ved arbejde med udstyr.
En faglært person eller kvalificeret personale er en person, der har uddannelse i eller erfaring med udstyrsteknologien og forstår potentielle farer ved arbejde med udstyr.
Der er ingen dele indeni, der kan repareres. Åbn den ikke for at undgå risiko for elektrisk stød.

Erklæring 1090—Installation af faglært person
Kun en faglært person må installere, udskifte eller servicere dette udstyr. Se erklæring 1089 for definitionen af en faglært person.
Der er ingen dele indeni, der kan repareres. Åbn den ikke for at undgå risiko for elektrisk stød.

Erklæring 1091—Installation af en instrueret person
Kun en instrueret person eller faglært person må installere, udskifte eller servicere dette udstyr. Se erklæring 1089 for definitionen af en instrueret eller faglært person.
Der er ingen dele indeni, der kan repareres. Åbn den ikke for at undgå risiko for elektrisk stød.
Dette afsnit indeholder instruktioner om installation, kabelføring og fjernelse af 40-Gigabit Quad Small Form-Factor Pluggable Plus (QSFP+), 100 Gigabit (QSFP28) og 200/400-Gigabit QSFP-DD-transceivermoduler. Modulerne er hot-swappable input/output-enheder (I/O), der forbinder systemets modulports elektriske kredsløb med enten et kobber- eller fiberoptisk netværk. 100-Gigabit QSFP28- og 40-Gigabit QSFP+-optiske transceivers svarer til QSFP-DD-optisk transceiver, der er vist på figuren nedenfor.

Figur 24: QSFP-DD-transceivermodul (optisk)

1	Bøjlelåsens lås
2	QSFP-DD-transceiverkrop

Figur 25: QSFP-DD-transceivermodul (optisk)

1	Elektrisk forbindelse til modulkredsløbet

Nødvendigt værktøj og udstyr

Du skal bruge dette værktøj for at installere transceivermodulerne:

• Håndledsrem eller anden personlig jordforbindelsesanordning for at forhindre ESD-hændelser.
• Antistatisk måtte eller antistatisk skum til at placere transceiveren på.
• Fiberoptisk værktøj til rensning af endeflader og inspektionsudstyr.

Installer 40-Gigabit QSFP+, 100-Gigabit QSFP28- eller 200/400-Gigabit QSFP-DD-transceivermodulet
Bemærk QSFP+-, QSFP28- eller QSFP-DD-transceivermodulet kan enten have en bøjlelås eller en trækfane. Installationsprocedurer for begge typer låse er angivet.
QSFP+-, QSFP28- eller QSFP-DD-transceivermodulet er en statisk følsom enhed. Brug altid en ESD-håndledsrem eller en lignende individuel jordforbindelsesanordning, når du håndterer QSFP+-, QSFP28- eller QSFP-DD-transceivermoduler eller kommer i kontakt med systemmoduler.
For at installere et QSFP+-, QSFP28- eller QSFP-DD-transceivermodul skal du følge disse trin:

1. Fastgør en ESD-håndledsrem til dig selv og et korrekt jordforbundet punkt på kabinettet eller racket.
2. Fjern transceivermodulet fra dets beskyttende emballage.
3. Kontroller etiketten på transceivermodulets krop for at bekræfte, at du har den korrekte model til dit netværk.
4. For transceivermoduler skal du fjerne støvproppen i den optiske boring og lægge den til side.
5. For transceivermoduler, der er udstyret med en trækfane, skal du holde transceiveren, så identifikationsetiketten er øverst.
6. For transceivermoduler, der er udstyret med en bøjlelås, skal du holde bøjlelåsen justeret i en lodret position.
7. Justér transceivermodulet foran modulets transceiverfatningsåbning, og skub transceiveren forsigtigt ind i fatningen, indtil transceiveren får kontakt med fatningens elektriske stik (se figuren nedenfor).
   Figur 26: Installation af et QSFP+-, QSFP28- eller QSFP-DD-transceivermodul med bøjlelås på N540-24Q8L2DD-SYS

8. Tryk godt på forsiden af QSFP+-, QSFP28- eller QSFP-DD-transceivermodulet med tommelfingeren for at sætte transceiveren helt fast i modulets transceiverfatning.

   Hvis låsen ikke er helt i indgreb, kan du ved et uheld afbryde QSFP+-, QSFP28- eller QSFP-DD-transceivermodulet.
9. For optiske QSFP+-, QSFP28- eller QSFP-DD-transceivermoduler skal du geninstallere støvproppen i transceivernes optiske boring, indtil du er klar til at tilslutte netværksgrænsefladekablet. Fjern ikke støvproppen, før du er klar til at tilslutte netværksgrænsefladekablet.

Tilslut det optiske netværkskabel

Før du begynder
Før du fjerner støvpropperne og foretager optiske forbindelser, skal du følge disse retningslinjer:

• Hold de beskyttende støvpropper installeret i de frakoblede fiberoptiske kabelkonnektorer og i transceiverens optiske boringer, indtil du er klar til at oprette en forbindelse.
• Inspicer og rens MPO-konnektorens endeflader, lige før du opretter forbindelser.
• Tag kun fat i MPO-konnektoren ved huset for at tilslutte eller frakoble et fiberoptisk kabel.

Bemærk 40-Gigabit QSFP+-, QSFP28- eller QSFP-DD-transceivermoduler er udstyret med en lås for at forhindre forkert indsættelse.
Bemærk MPO-konnektorerne (Multiple-fiber Push-On) på de optiske QSFP+-, QSFP28- eller QSFP-DD-transceivere understøtter netværksgrænsefladekabler med enten fysisk kontakt (PC) eller ultra-fysisk kontakt (UPC) flade polerede fladetyper. MPO-konnektorerne på de optiske QSFP+-, QSFP28- eller QSFP-DD-transceivere understøtter ikke netværksgrænsefladekabler med en vinkelpoleret kontakt (APC) fladetype.

Sådan fastgøres det optiske netværkskabel:

1. Fjern støvpropperne fra det optiske netværksgrænsefladekabels MPO-konnektorer. Gem støvpropperne til fremtidig brug.
2. Inspicer og rens MPO-konnektorens fiberoptiske endeflader.
3. Fjern støvpropperne fra transceivermodulets optiske boringer.
4. Fastgør straks netværksgrænsefladekablets MPO-konnektorer til transceivermodulet.

Fjernelse af 40-Gigabit QSFP+-, 100-Gigabit QSFP28- eller 200/400-Gigabit QSFP-DD-transceivermodulet

QSFP+-, QSFP28- eller QSFP-DD-transceivermodulet er en statisk følsom enhed. Brug altid en ESD-håndledsrem eller en lignende individuel jordforbindelsesanordning, når du håndterer QSFP+- eller QSFP28-transceivermoduler, eller når du kommer i kontakt med moduler.
Sådan fjernes et QSFP+-, QSFP28- eller QSFP-DD-transceivermodul:

• For transceivermoduler skal du frakoble netværksgrænsefladekablet fra transceiverkonnektoren.
• For transceivermoduler, der er udstyret med en bøjlelås:

1. Drej bøjlelåsen ned i vandret position.
2. Installer straks støvproppen i transceivernes optiske boring.
3. Tag fat i siderne af transceiveren, og skub den ud af modulfatningen.

• For transceivers, der er udstyret med en trækfane:

1. Installer straks støvproppen i transceiverens optiske boring.
2. Tag fat i fanen, og træk forsigtigt for at frigøre transceiveren fra fatningen.
3. Skub transceiveren ud af fatningen.

Figur 27: Fjernelse af et QSFP+-, QSFP28- eller QSFP-DD-transceivermodul med bøjlelås fra N540-24Q8L2DD-SYS

Tilslut grænsefladeporte

Du kan forbinde optiske grænsefladeporte på linjekort med andre enheder for at opnå netværksforbindelse.

Tilslut en fiberoptisk port til netværket

Afhængigt af den linjekortmodel, du bruger, kan du bruge enten QSFP-DD- eller QSFP28-transceivere. Nogle transceivers fungerer med fiberoptiske kabler, som du fastgør til transceiverne, og andre transceivers fungerer med præfastgjorte kobberkabler.

Fjernelse og installation af en transceiver kan forkorte dens levetid. Fjern og indsæt ikke transceivers mere end højst nødvendigt. Vi anbefaler, at du afbryder kabler, før du installerer eller fjerner transceivers for at forhindre beskadigelse af kablet eller transceiveren.

Frakobl optiske porte fra netværket

Når du skal fjerne fiberoptiske transceivers, skal du først fjerne de fiberoptiske kabler fra transceiveren, før du fjerner transceiveren fra porten.

Vedligehold transceivers og optiske kabler

For at opretholde høj signalnøjagtighed og for at forhindre beskadigelse af konnektorerne skal transceivers og fiberoptiske kabler holdes rene og fri for støv. Dæmpning (tab af lys) øges ved kontaminering og bør være under 0,35 dB.
Overvej følgende vedligeholdelsesretningslinjer:

• Transceivers er statisk følsomme. For at forhindre ESD-skader skal du bære en ESD-forebyggende håndledsrem, der er forbundet til det jordforbundne kabinet.
• Fjern og indsæt ikke en transceiver mere end det er nødvendigt. Gentagne fjernelser og indføringer kan forkorte dens levetid.
• Hold alle optiske forbindelser dækket, når de ikke er i brug. Rens dem før brug for at forhindre, at støv ridser fiberoptiske kabelender.
• Rør ikke ved enderne af konnektorerne. Berøring af enderne vil efterlade fingeraftryk og forårsage anden kontaminering.
• Rens konnektorerne regelmæssigt; den nødvendige rengøringsfrekvens afhænger af miljøet. Rens desuden konnektorer, hvis de udsættes for støv eller er blevet berørt ved et uheld. Både våde og tørre rengøringsteknikker kan være effektive; se dit websteds rengøringsprocedurer for fiberoptiske forbindelser.
• Inspicer rutinemæssigt for støv og skader. Rens og inspicer derefter fiberender under et mikroskop for at afgøre, om der er opstået skader.

Download manual

Her kan du downloade fuld pdf-version af manualen, den kan indeholde yderligere sikkerhedsinstruktioner, garantioplysninger, FCC-regler osv.

Download Cisco NCS 540 Manual

Tilgængelige sprog
