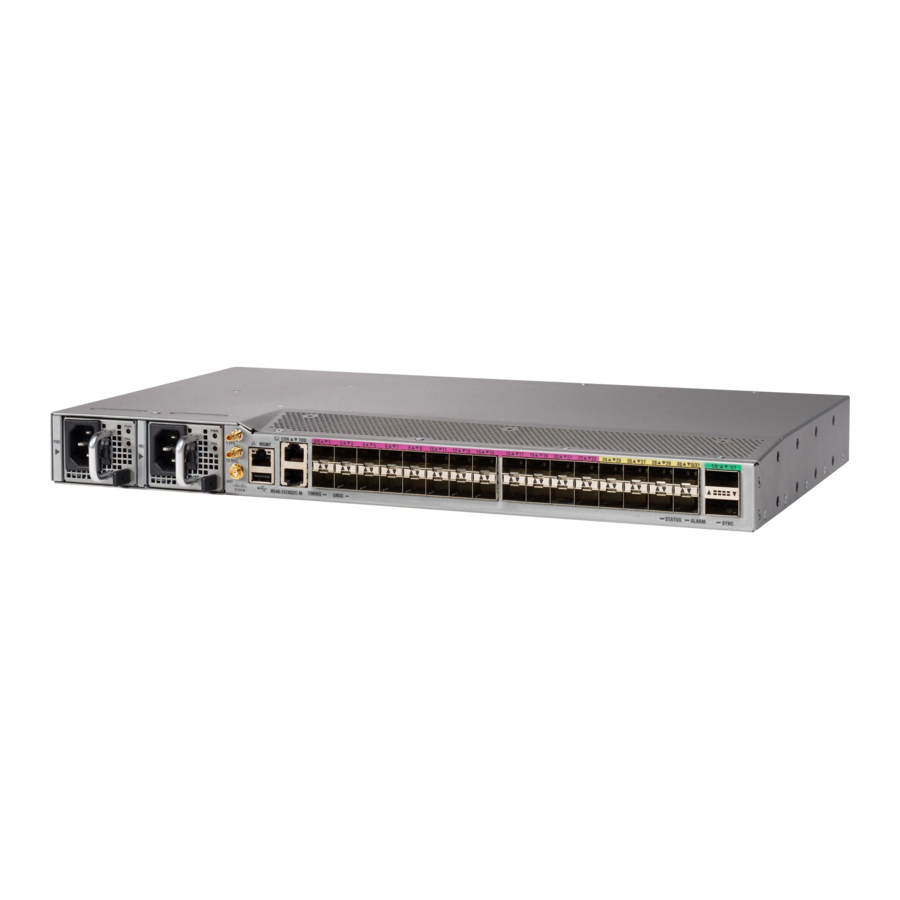

Cisco NCS 540 Handleiding

Het apparaat installeren

Voordat u aan deze taak begint, moet u ervoor zorgen dat u de veiligheidswaarschuwingen in de sectie Standaard waarschuwingen van de Veiligheidswaarschuwingen hebt gelezen en begrepen.
Opmerking De illustraties zijn alleen ter referentie en kunnen variëren op basis van uw Cisco NCS 540-routervariant. Eventuele verschillen tussen de routers worden aangegeven.

Het installeren van de Cisco NCS 540 large density router omvat deze taken:

• Rackcompatibiliteit
• Apparaat op rack installeren
• Het apparaat aarden
• De AC-voedingskabels installeren
• De DC-voedingskabels installeren
• Richtlijnen voor poortverbindingen
• Verbinding maken met de consolepoort
• Verbinding maken met de Management Ethernet-poort
• Timingkabels aansluiten
• Een kabel aansluiten op de GNSS-antenne-interface
• Zendontvangermodule installeren en verwijderen
• QSFP+, QSFP28 of QSFP-DD zendontvangermodules installeren en verwijderen
• De 40-Gigabit QSFP+, 100-Gigabit QSFP28 of 200/400-Gigabit QSFP-DD zendontvangermodule verwijderen
• Interfacepoorten aansluiten
• Transceivers en optische kabels onderhouden

Rackcompatibiliteit

We raden u aan deze rackspecificaties te volgen.

Racktypes

Figure1:RackspecificationEIA(19inchesand23inches)

Tabel 1: Rackspecificatie EIA (19 inch en 23 inch)

Paaltype	Racktype	Rack vooropening (X)	Hart-op-hart afstand montagegat (Y)	Afmeting montageflens (Z)
4-paals	19 inch (48,3 centimeter)	17,75 inch (45 centimeter)	18,31 inch (46,5 centimeter)	19 inch (48,2 centimeter)
2-paals
4-paals	23 inch (58,4 centimeter)	21,75 inch (55,24 centimeter)	22,31 inch (56,6 centimeter)	23 inch (58,4 centimeter)
2-paals

Figuur 2: 4-paals racktype

Figuur 3: 2-paals racktype

Apparaat op rack installeren

U kunt de Cisco NCS 540 large density router op een rack installeren.

Rackmontage

Het apparaat wordt geleverd met rackmontagebeugels die aan de zijkanten van het apparaat moeten worden bevestigd.

Als het rack op wielen staat, zorg er dan voor dat de remmen zijn ingeschakeld of dat het rack anderszins is gestabiliseerd.

Tabel 2: Cisco N540-24Q8L2DD-SYS Router Rack-Mount Kit

Aantal	Onderdeelbeschrijving
2	Rackmontagebeugels
8	M4 x 0,7 x 7-mm Phillips platkop schroeven
4	12-24 x 0,49 inch L, Philips bolkop schroeven

1. Bevestig de rackmontagebeugels en de kabelgeleiders als volgt aan de router:
   1. De router heeft inlaatmodules aan de poortzijde, plaats de router zo dat de poorten naar de koude gang zijn gericht.
   2. Plaats de beugeloren naar voren of midden van de rackmontage, aan de zijkant van het chassis zodat de gaten zijn uitgelijnd.
   3. Gebruik vier M4-schroeven om de beugels aan het chassis te bevestigen.
   4. Herhaal stappen 1b en 1c met de andere rackmontagebeugel aan de andere kant van de router.

Figuur 4: 19-inch rackmontagebeugels installeren (N540DD-RKM-19)

Rackmontage

Figuur 5: Kabelbeheer installeren (N540-CBL-BRKT-FHC) en 19-inch rackmontagebeugels (N540DD-RKM-19) aan de voorkant

Figuur 6: Kabelbeheer installeren (N540-CBL-BRKT-FHC) en 19-inch rackmontagebeugels (N540DD-RKM-19) in het midden

Figuur7:Kabelbeheer installeren(N540-CBL-BRKT-FHC)en19inchRack-MountBeugels(N540DD-RKM-19)aan de achterkant

Figuur8:ETSIRack-MountBeugels installeren(N540-RKM-ETSI-FHC)

Figuur9:Kabelbeheer installeren(N540-CBL-BRKT-FHC)enETSIRack-MountBeugels(N540-RKM-ETSI-FHC)aan de voorkant

Figuur10:23-inchRack-MountBeugels installeren(N540-RKM-23-FHC)

Figuur11:Kabelbeheer installeren(N540-CBL-BRKT-FHC)en23-inchRack-MountBeugels(N540-RKM-23-FHC)aan de voorkant

Het apparaat aarden

Voordat u aan deze taak begint, moet u ervoor zorgen dat u de veiligheidswaarschuwingen in de sectie ESD-schade voorkomen van de Veiligheidswaarschuwingen hebt gelezen en begrepen.
Voordat u de stroom aansluit of inschakelt op het apparaat, moet u een adequate aardverbinding (aarde) op uw apparaat voorzien.
Dit gedeelte beschrijft hoe u het apparaat kunt aarden. De locatie van de aardingslip bevindt zich op het achterpaneel van het apparaat.

1. Controleer of de aardingskabel is aangesloten op de bovenkant van het rack en volgens de lokale praktijk.
   Figuur12:Aardingslip


• Bevestig het ene uiteinde van de aardingskabel van de plank (kabel #6 AWG) aan het aardingspunt aan de achterkant van het chassis met behulp van de gespecificeerde dubbele lipconnector.
  • Gebruik een draadstripper om ongeveer 19 mm (0,75 inch) van de bedekking van het uiteinde van de aardingskabel te verwijderen.
  • Steek het gestripte uiteinde van de aardingskabel in het open uiteinde van de aardingslip.
  • Gebruik de krimptang om de aardingskabel in de aardingslip te bevestigen.
  • Verwijder het zelfklevende etiket van de aardingspad op het chassis.
  • Plaats de aardingslip tegen de aardingspad zodat er een solide metaal-op-metaal contact is, en steek de twee M4-schroeven met ringen door de gaten in de aardingslip en in de aardingspad.
  • Zorg ervoor dat de lip en kabel geen andere apparatuur hinderen.
  • Bereid het andere uiteinde van de aardingskabel voor en sluit deze aan op een geschikt aardingspunt op uw locatie om een adequate aarding te garanderen.

De AC-voedingskabels installeren

Vervang de voeding voor meer informatie over de installatie van AC-voedingskabels.
De AC-voedingskabels in de voedingsslots installeren:

1. Steek het voedingssnoer in de voedingsmodule.
2. Steek het voedingssnoer in de kabelbinder [1, 3] en draai de kabelbinder rond het voedingssnoer aan zoals weergegeven in [2, 4] in de onderstaande afbeelding.
   Figuur 13: Het AC-voedingssnoer met kabelbinder en clip bevestigen

   Opmerking Deze afbeeldingen zijn alleen ter illustratie.

Een AC-voedingsmodule activeren

Voer de volgende procedure uit om een AC-voeding te activeren:

Procedure

1. Steek het netsnoer in de voeding.
2. Sluit het andere uiteinde van het netsnoer aan op een AC-ingangsspanningsbron.
3. Controleer of de voeding werkt door te controleren of de LED op het voorpaneel van de betreffende voeding (PM0 of PM1) groen is.
4. Als de LED's een stroomprobleem aangeven, raadpleegt u Probleemoplossing voor informatie over het oplossen van problemen.
5. Als u ook een redundante AC-voeding aansluit, herhaalt u deze stappen voor de tweede stroombron.
   Opmerking
   Als u een redundante AC-voeding aansluit, zorg er dan voor dat elke voeding is aangesloten op een afzonderlijke stroombron om stroomverlies in het geval van een stroomstoring te voorkomen.

De DC-voedingskabels installeren

Opmerking Gebruik bij het installeren van een DC-voeding een kabel met een nominale waarde van 12AWG, 90°C. De aanbevolen kabellengte is maximaal drie meter vanaf de bron. Gebruik voor lengtes tot vijf meter 10AWG en voor lengtes tot drie meter een kabel met een nominale waarde van 12AWG, 90°C. Neem voor andere lengtes contact op met Cisco.

Opmerking

• Zorg er altijd voor dat de installatie van het gebouw voor kortsluitbeveiliging (overstroom) niet hoger is dan 15A.
• We raden aan om een stroomonderbreker of een snelle zekering te gebruiken met een maximale DC-waarde van 10A voor overstroombeveiliging.

Opmerking De DC-connector of het aansluitblok heeft een ingebouwde schroef en kooimoer waarop een koppel van 1,3 tot 1,8 N-m kan worden uitgeoefend.

Figuur 14: DC-connector met ingebouwde schroef

A	0,74 inch (1,88 cm)	C	0,18 inch (0,46 cm)
B	0,25 inch (0,64 cm)	D	0,14 inch (0,36 cm)
M	0,62 inch (1,58 cm)

De DC-voedingen bevestigen:

1. Zoek de stekker van het aansluitblok.
2. Steek de DC-ingangsspanningsbronkabels in de stekker van het aansluitblok.
3. Bevestig de DC-voedingskabels met behulp van de daarvoor bestemde schroeven.
4. Gebruik een momentschroevendraaier om de borgschroef van de stekker van het aansluitblok vast te draaien. (Zie de volgende afbeelding)
   Figuur 15: De DC-voedingskabels bevestigen


Een DC-voedingsmodule activeren

Voer de volgende procedure uit om een DC-voeding te activeren:

Procedure

1. Verwijder de tape van de hendel van de stroomonderbreker en herstel de stroom door de hendel van de stroomonderbreker naar de stand Aan (|) te verplaatsen.
2. Controleer of de voeding werkt door te controleren of de LED op het voorpaneel van de betreffende voeding (PM0 of PM1) groen is.
3. Als de LED's problemen met de voeding aangeven, raadpleegt u Probleemoplossing.
4. Als u ook een redundante DC-voeding aansluit, herhaalt u deze stappen voor de tweede stroombron.
   Opmerking
   Als u een redundante DC-voeding aansluit, zorg er dan voor dat elke voeding is aangesloten op een afzonderlijke stroombron om stroomverlies in het geval van een stroomstoring te voorkomen.

Richtlijnen voor portaansluiting

Afhankelijk van het chassis en de geïnstalleerde lijnkaarten, kunt u pluggables QSFP56-DD, QSFP28-DD, QSFP28, QSFP, SFP56, SFP28, SFP10, SFP, USB-console en RJ-45-connectoren gebruiken om de poorten op de lijnkaarten aan te sluiten op andere netwerkapparaten.
Om schade aan de glasvezelkabels te voorkomen, raden we aan de transceivers losgekoppeld te houden van hun glasvezelkabels wanneer u de transceiver in de lijnkaart installeert. Voordat u een transceiver uit de router verwijdert, verwijdert u de kabel uit de transceiver.
Om de effectiviteit en levensduur van uw transceivers en optische kabels te maximaliseren, doet u het volgende:

• Draag een ESD-beschermende polsband die is verbonden met een aardverbinding wanneer u transceivers hanteert. De router is meestal geaard tijdens de installatie en biedt een ESD-poort waarop u uw polsband kunt aansluiten.
• Verwijder en plaats een transceiver niet vaker dan nodig is. Herhaaldelijk verwijderen en plaatsen kan de levensduur verkorten.
• Houd de transceivers en glasvezelkabels schoon en stofvrij om een hoge signaalnauwkeurigheid te behouden en schade aan de connectoren te voorkomen. Verzwakking (lichtverlies) wordt verhoogd door verontreiniging en moet onder 0,35 dB worden gehouden.
  • Reinig deze onderdelen vóór de installatie om te voorkomen dat stof de uiteinden van de glasvezelkabel bekrast.
  • Reinig de connectoren regelmatig; de vereiste frequentie voor reiniging is afhankelijk van de omgeving. Reinig bovendien connectoren wanneer ze worden blootgesteld aan stof of per ongeluk worden aangeraakt. Zowel natte als droge reinigingstechnieken kunnen effectief zijn; raadpleeg de reinigingsprocedures voor glasvezelverbindingen van uw site.
  • Raak de uiteinden van connectoren niet aan. Het aanraken van de uiteinden kan vingerafdrukken achterlaten en andere verontreiniging veroorzaken.
• Inspecteer routinematig op stof en schade. Als u schade vermoedt, reinigt u de vezeluiteinden en inspecteert u deze onder een microscoop om te bepalen of er schade is opgetreden.

Verbinding maken met de consolepoort

• De router moet volledig in zijn rack zijn geïnstalleerd, zijn aangesloten op een stroombron en zijn geaard.
• De benodigde bekabeling voor de console-, beheer- en netwerkverbindingen moet beschikbaar zijn.
  • Netwerkbekabeling moet al naar de locatie van de geïnstalleerde router zijn geleid.

Voordat u een netwerkbeheerverbinding voor de router maakt of de router op het netwerk aansluit, moet u een lokale beheerverbinding maken via een consoleterminal en een IP-adres voor de router configureren. U kunt de console ook gebruiken om de volgende functies uit te voeren (die elk kunnen worden uitgevoerd via de beheerinterface nadat u die verbinding hebt gemaakt):

• Configureer de router met behulp van de command-line interface (CLI).
• Bewaak netwerkstatistieken en fouten.
• Configureer parameters voor Simple Network Management Protocol (SNMP)-agent.
• Download software-updates.

De systeemconsolepoort is een RJ-45-aansluiting of USB-console voor het aansluiten van een dataterminal om de initiële configuratie van de router uit te voeren.

Figuur 16: De USB-consolekabel aansluiten op de voorkant van het chassis

1

USB Type-A-connector

2

USB-kabel

Figuur 17: RJ-45-consolekabel aansluiten op de RJ-45-consolepoort aan de achterkant van het chassis

1

RJ-45-consolepoort

2

RJ-45-consolekabel

Volg deze procedure om een dataterminal op de consolepoort aan te sluiten:

1. Stel uw terminal in op deze operationele waarden: 115200 bps, 8 databits, geen pariteit en twee stopbits.
2. Sluit het terminaluiteinde van de kabel aan op de interfacepoort op de dataterminal.
3. Sluit het andere uiteinde van de kabel aan op de consolepoort.

Tabel 3: RJ-45 straight-through-kabel pin-outs

RJ-45-pin	Signaal
1	—
2	—
3	Tx
4	Aarde (GND)
5	GND
6	Rx
7	—
8	—

Verbinding maken met de Management Ethernet-poort

U moet de initiële routerconfiguratie voltooien.
De Management Ethernet-poort biedt out-of-band-beheer, waardoor u de Command Line Interface (CLI) kunt gebruiken om de router te beheren via het IP-adres. Deze poort gebruikt een 10/100/1000 Ethernet-verbinding met een RJ-45-interface.
Opmerking Om een IP-adresconflict te voorkomen, sluit u de Management Ethernet-poort pas aan als de initiële configuratie is voltooid.
Om kabels op de systeembeheerpoort aan te sluiten, sluit u Category 5-kabels rechtstreeks aan op de RJ-45-aansluiting op de Management Ethernet-poort.

Figuur 18: Management Ethernet-poort

Opmerking Om te voldoen aan GR-1089-CORE, moeten de poort(en) in het gebouw van de apparatuur afgeschermde bekabeling of bedrading in het gebouw gebruiken die aan beide uiteinden is geaard.

1. Sluit de kabel rechtstreeks aan op de RJ-45-aansluiting.
2. Sluit het netwerkuiteinde van uw RJ-45-kabel aan op een switch, hub, repeater of andere externe apparatuur.

Timingkabels aansluiten

In de volgende secties wordt beschreven hoe u timingkabels aansluit.

Een kabel aansluiten op de input 10MHz- of 1PPS-interface

1. Sluit een uiteinde van een mini-coaxkabel aan op de timingunit.
2. Sluit het andere uiteinde van de mini-coaxkabel aan op de 10MHz- of 1PPS-poort op de router.

Procedure

1. Sluit een uiteinde van een mini-coaxkabel aan op de Slave-unit.
2. Sluit het andere uiteinde van de mini-coaxkabel aan op de 10MHz- of 1PPS-poort van de router.

Een kabel aansluiten op de GNSS-antenne-interface

1. Sluit een uiteinde van een afgeschermde coaxkabel aan op de GNSS RF IN-poort.
2. Sluit het andere uiteinde van de afgeschermde coaxkabel aan op de GNSS-antenne na de primaire beschermer.
   Opmerking Op de GNSS RF In-poort moet een primaire beschermer zijn geïnstalleerd om te voldoen aan de lokale veiligheidsrichtlijnen.
   De afscherming van de GNSS RF In-coaxkabel moet via het chassis zijn aangesloten op de Facility Equipment Ground. Op het chassis moet de aardingsdraad zijn aangesloten op de Facility Equipment Ground.

Figuur 19: GNSS-ontvanger

Transceivermodule installeren en verwijderen

In dit hoofdstuk wordt beschreven hoe u een transceivermodule installeert en verwijdert.

Veiligheidsmaatregelen voor het installeren en verwijderen van een module

Neem de volgende veiligheidsmaatregelen in acht wanneer u aan het chassis werkt.

Mededeling 1006—Chassiswaarschuwing voor rackmontage en onderhoud
Om lichamelijk letsel te voorkomen bij het monteren of onderhouden van dit apparaat in een rack, moet u speciale voorzorgsmaatregelen nemen om ervoor te zorgen dat het systeem stabiel blijft. De volgende richtlijnen zijn bedoeld om uw veiligheid te waarborgen:

• Dit apparaat moet onderaan het rack worden gemonteerd als dit het enige apparaat in het rack is.
• Wanneer u dit apparaat in een gedeeltelijk gevuld rack monteert, laadt u het rack van onder naar boven met de zwaarste component onderaan het rack.
• Als het rack is voorzien van stabilisatie-inrichtingen, installeer dan de stabilisatoren voordat u het apparaat in het rack monteert of eraan onderhoud uitvoert.

Mededeling 1008—Laserproduct klasse 1
Dit product is een laserproduct van klasse 1.

Mededeling 1089—Definities voor geïnstrueerde en deskundige personen
Een geïnstrueerde persoon is iemand die is geïnstrueerd en opgeleid door een deskundige en de nodige voorzorgsmaatregelen neemt bij het werken met apparatuur.
Een deskundige persoon of gekwalificeerd personeel is iemand die een opleiding of ervaring heeft in de apparatuurtechnologie en de potentiële gevaren begrijpt bij het werken met apparatuur.
Er bevinden zich geen onderdelen in het apparaat die kunnen worden gerepareerd. Open het apparaat niet om het risico op elektrische schokken te vermijden.

Mededeling 1090—Installatie door een deskundige persoon
Alleen een deskundige persoon mag deze apparatuur installeren, vervangen of onderhouden. Zie mededeling 1089 voor de definitie van een deskundige persoon.
Er bevinden zich geen onderdelen in het apparaat die kunnen worden gerepareerd. Open het apparaat niet om het risico op elektrische schokken te vermijden.

SFP56-, SFP28-, SFP10- en SFP-modules installeren en verwijderen

Voordat u een SFP56-, SFP28-, SFP10- en SFP-module verwijdert of installeert, dient u de installatie-informatie in dit hoofdstuk te lezen.

Mededeling 1055—Laser klasse 1/1M
Er is onzichtbare laserstraling aanwezig. Stel gebruikers van telescopische optiek er niet aan bloot. Dit geldt voor laserproducten van klasse 1/1M.


Mededeling 1056—Niet-afgesloten glasvezelkabel
Er kan onzichtbare laserstraling worden uitgezonden vanaf het einde van de niet-afgesloten glasvezelkabel of connector. Kijk niet rechtstreeks met optische instrumenten. Het bekijken van de laseruitvoer met bepaalde optische instrumenten, bijvoorbeeld loepen, vergrootglazen en microscopen, binnen een afstand van 100 mm, kan een oogrisico vormen.

Bescherm de lijnkaart door een schoon SFP56-, SFP28-, SFP10- en SFP-modulekooi-afdekking, zoals weergegeven in de onderstaande afbeelding, in de optische modulekooi te plaatsen wanneer er geen SFP56-, SFP28-, SFP10- en SFP-module is geïnstalleerd.

Afbeelding 20: SFP56-, SFP28-, SFP10- en SFP-modulekooi-afdekking


Bescherm de SFP56-, SFP28-, SFP10- en SFP-modules door schone stofkappen erin te plaatsen nadat de kabels zijn verwijderd. Zorg ervoor dat u de optische oppervlakken van de glasvezelkabels reinigt voordat u ze terugplaatst in de optische poorten van een andere module. Vermijd stof en andere verontreinigingen in de optische poorten van uw SFP56-, SFP28-, SFP10- en SFP-modules, omdat de optiek niet correct werkt wanneer deze wordt belemmerd door stof.

We raden u ten zeerste aan om de SFP56-, SFP28-, SFP10- en SFP-module niet te installeren of te verwijderen met glasvezelkabels eraan bevestigd vanwege de kans op beschadiging van de kabel, de kabelconnector of de optische interfaces in de module. Koppel alle kabels los voordat u een SFP56-, SFP28-, SFP10- en SFP-module verwijdert of installeert. Het verwijderen en plaatsen van een module kan de levensduur verkorten; u moet modules dus niet meer verwijderen en plaatsen dan absoluut noodzakelijk is.
Opmerking Wanneer u een SFP56-, SFP28-, SFP10- en SFP-module installeert, hoort u een klik wanneer de driehoekige pen aan de onderkant van de module in de opening in de aansluiting klikt. De klik geeft aan dat de module correct in de aansluiting is geplaatst en bevestigd. Controleer of de modules volledig zijn geplaatst en bevestigd in hun toegewezen aansluitingen op de lijnkaart door stevig op elke SFP56-, SFP28-, SFP10- en SFP-module te drukken.

SFP56-, SFP28-, SFP10- en SFP-module met beugelvergrendeling

De SFP56-, SFP28-, SFP10- en SFP-module met beugelvergrendeling heeft een vergrendeling die u gebruikt om de module te verwijderen of te installeren. (Zie de onderstaande afbeelding.)

Afbeelding 21: SFP56-, SFP28-, SFP10- en SFP-module met beugelvergrendeling

Een SFP56-, SFP28-, SFP10- en SFP-module met beugel installeren

Om dit type SFP56-, SFP28-, SFP10- en SFP-module te installeren:

1. Maak een ESD-pols- of enkelband vast en volg de gebruiksinstructies.
2. Sluit de beugelvergrendeling voordat u de SFP56-, SFP28-, SFP10- en SFP-module plaatst.
3. Lijn de SFP56-, SFP28-, SFP10- en SFP-module uit met de poort en schuif deze in de poort. (Zie de onderstaande afbeelding.)

Afbeelding 22: Een SFP56-, SFP28-, SFP10- en SFP-module met beugelvergrendeling installeren in een poort op de router

Opmerking Wanneer u een SFP56-, SFP28-, SFP10- en SFP-module installeert, hoort u een klik wanneer de driehoekige pen aan de onderkant van de SFP56-, SFP28-, SFP10- en SFP-module in de opening in de aansluiting klikt. Deze klik geeft aan dat de module correct in de aansluiting is geplaatst en bevestigd. Controleer of de SFP56-, SFP28-, SFP10- en SFP-modules volledig zijn geplaatst en bevestigd in hun toegewezen aansluitingen op de lijnkaart door stevig op elke SFP56-, SFP28-, SFP10- en SFP-module te drukken.

Een SFP56-, SFP28-, SFP10- en SFP-module met beugelvergrendeling verwijderen

Om dit type SFP56-, SFP28-, SFP10- en SFP-module te verwijderen:

1. Maak een ESD-pols- of enkelband vast en volg de gebruiksinstructies.
2. Koppel alle interfacekabels los van de poorten en verwijder ze; noteer de huidige aansluitingen van de kabels op de poorten op de lijnkaart.
3. Open de beugelvergrendeling op de SFP56-, SFP28-, SFP10- en SFP-module met uw wijsvinger, zoals weergegeven in de onderstaande afbeelding. Als de beugelvergrendeling wordt belemmerd en u deze niet kunt openen, gebruikt u uw wijsvinger, een kleine schroevendraaier met platte kop of een ander lang, smal instrument om de beugelvergrendeling te openen.
4. Pak de SFP56-, SFP28-, SFP10- en SFP-module tussen uw duim en wijsvinger en verwijder deze voorzichtig uit de poort, zoals weergegeven in de onderstaande afbeelding.
   Opmerking Deze actie moet worden uitgevoerd tijdens uw eerste instantie. Nadat alle poorten zijn gevuld, is dit mogelijk niet meer mogelijk.
   Afbeelding 23: Een SFP56-, SFP28-, SFP10- en SFP-module met beugelvergrendeling verwijderen op de router

5. Plaats de SFP56-, SFP28-, SFP10- en SFP-module die u hebt verwijderd op een antistatische mat of plaats deze onmiddellijk in een statische afschermingszak als u van plan bent deze naar de fabriek terug te sturen.
6. Bescherm uw lijnkaart door een schone SFP56-, SFP28-, SFP10- en SFP-modulekooi-afdekking in de optische modulekooi te plaatsen wanneer er geen SFP56-, SFP28-, SFP10- en SFP-module is geïnstalleerd.

QSFP+, QSFP28 of QSFP-DD transceivermodules installeren en verwijderen

Lees de installatie-informatie in dit gedeelte voordat u een QSFP-, QSFP28- of QSFP-DD-module verwijdert of installeert.

Statement 1073—Geen onderdelen die door de gebruiker kunnen worden onderhouden
Er bevinden zich geen onderdelen aan de binnenkant die kunnen worden onderhouden. Open de behuizing niet om het risico op elektrische schokken te voorkomen.

Statement 1089—Definities van geïnstrueerde en bekwame personen
Een geïnstrueerd persoon is iemand die is geïnstrueerd en opgeleid door een bekwame persoon en de nodige voorzorgsmaatregelen neemt bij het werken met apparatuur.
Een bekwame persoon of gekwalificeerd personeel is iemand die training of ervaring heeft in de apparatuurtechnologie en potentiële gevaren begrijpt bij het werken met apparatuur.
Er bevinden zich geen onderdelen aan de binnenkant die kunnen worden onderhouden. Open de behuizing niet om het risico op elektrische schokken te voorkomen.

Statement 1090—Installatie door een bekwame persoon
Alleen een bekwame persoon mag deze apparatuur installeren, vervangen of onderhouden. Zie verklaring 1089 voor de definitie van een bekwame persoon.
Er bevinden zich geen onderdelen aan de binnenkant die kunnen worden onderhouden. Open de behuizing niet om het risico op elektrische schokken te voorkomen.

Statement 1091—Installatie door een geïnstrueerd persoon
Alleen een geïnstrueerd of bekwame persoon mag deze apparatuur installeren, vervangen of onderhouden. Zie verklaring 1089 voor de definitie van een geïnstrueerd of bekwame persoon.
Er bevinden zich geen onderdelen aan de binnenkant die kunnen worden onderhouden. Open de behuizing niet om het risico op elektrische schokken te voorkomen.
Dit gedeelte bevat de installatie-, bekabelings- en verwijderingsinstructies voor de 40-Gigabit Quad Small Form-Factor Pluggable Plus (QSFP+), 100 Gigabit (QSFP28) en 200/400-Gigabit QSFP-DD-transceivermodules. De modules zijn hot-swappable input/output (I/O)-apparaten die de elektrische circuits van de modulepoort van het systeem verbinden met een koper- of glasvezelnetwerk. De 100-Gigabit QSFP28- en 40-Gigabit QSFP+-optische transceivers zijn vergelijkbaar met de QSFP-DD-optische transceiver die in de onderstaande afbeelding wordt weergegeven.

Afbeelding 24: QSFP-DD-transceivermodule (optisch)

1	Vergrendeling van de beugel
2	QSFP-DD-transceiverbehuizing

Afbeelding 25: QSFP-DD-transceivermodule (optisch)

1	Elektrische verbinding met de modulecircuits

Benodigde hulpmiddelen en apparatuur

U hebt deze hulpmiddelen nodig om de transceivermodules te installeren:

• Polsband of ander persoonlijk aardingsapparaat om ESD-gebeurtenissen te voorkomen.
• Antistatische mat of antistatisch schuim om de transceiver op te plaatsen.
• Gereedschap voor het reinigen van het eindvlak van glasvezel en inspectieapparatuur.

De 40-Gigabit QSFP+, 100-Gigabit QSFP28 of 200/400-Gigabit QSFP-DD-transceivermodule installeren
Opmerking De QSFP+-, QSFP28- of QSFP-DD-transceivermodule kan een beugelvergrendeling of een treklipvergrendeling hebben. Installatieprocedures voor beide typen vergrendelingen worden verstrekt.
De QSFP+-, QSFP28- of QSFP-DD-transceivermodule is een statisch gevoelig apparaat. Gebruik altijd een ESD-polsband of een soortgelijk individueel aardingsapparaat bij het hanteren van QSFP+-, QSFP28- of QSFP-DD-transceivermodules of wanneer u in contact komt met systeemmodules.
Volg deze stappen om een QSFP+-, QSFP28- of QSFP-DD-transceivermodule te installeren:

1. Bevestig een ESD-polsband aan uzelf en een correct geaard punt op het chassis of het rack.
2. Verwijder de transceivermodule uit de beschermende verpakking.
3. Controleer het label op de transceivermodulebehuizing om te controleren of u het juiste model voor uw netwerk hebt.
4. Verwijder voor transceivermodules de stofplug van de optische boring en leg deze opzij.
5. Voor transceivermodules die zijn uitgerust met een treklip, houdt u de transceiver zo vast dat het identificatielabel zich aan de bovenkant bevindt.
6. Voor transceivermodules die zijn uitgerust met een beugelvergrendeling, houdt u de beugelvergrendeling in een verticale positie.
7. Lijn de transceivermodule uit voor de transceiveraansluiting van de module en schuif de transceiver voorzichtig in de aansluiting totdat de transceiver contact maakt met de elektrische connector van de aansluiting (zie de onderstaande afbeelding).
   Afbeelding 26: Een QSFP+-, QSFP28- of QSFP-DD-transceivermodule met beugelvergrendeling installeren op N540-24Q8L2DD-SYS

8. Druk stevig met uw duim op de voorkant van de QSFP+-, QSFP28- of QSFP-DD-transceivermodule om de transceiver volledig in de transceiveraansluiting van de module te plaatsen.

   Als de vergrendeling niet volledig is ingeschakeld, kunt u de QSFP+-, QSFP28- of QSFP-DD-transceivermodule per ongeluk loskoppelen.
9. Voor optische QSFP+-, QSFP28- of QSFP-DD-transceivermodules installeert u de stofplug terug in de optische boring van de transceivers totdat u klaar bent om de netwerkinterfacekabel aan te sluiten. Verwijder de stofplug pas als u klaar bent om de netwerkinterfacekabel aan te sluiten.

De optische netwerkkabel aansluiten

Voordat u begint
Volg deze richtlijnen voordat u de stofpluggen verwijdert en optische verbindingen maakt:

• Houd de beschermende stofpluggen geïnstalleerd in de niet-aangesloten connectoren van de glasvezelkabel en in de optische boringen van de transceiver totdat u klaar bent om een verbinding te maken.
• Inspecteer en reinig de eindvlakken van de MPO-connector vlak voordat u verbindingen maakt.
• Houd de MPO-connector alleen bij de behuizing vast om een glasvezelkabel aan te sluiten of los te koppelen.

Opmerking 40-Gigabit QSFP+-, QSFP28- of QSFP-DD-transceivermodules zijn voorzien van een keil om onjuiste invoeging te voorkomen.
Opmerking De Multiple-fiber Push-On-connectoren (MPO) op de optische QSFP+-, QSFP28- of QSFP-DD-transceivers ondersteunen netwerkinterfacekabels met fysiek contact (PC) of ultra-fysiek contact (UPC) plat gepolijste vlaktypen. De MPO-connectoren op de optische QSFP+-, QSFP28- of QSFP-DD-transceivers ondersteunen geen netwerkinterfacekabels met een hoekgepolijst contactvlaktype (APC).

De optische netwerkkabel aansluiten:

1. Verwijder de stofpluggen van de MPO-connectoren van de optische netwerkinterfacekabel. Bewaar de stofpluggen voor toekomstig gebruik.
2. Inspecteer en reinig de glasvezeluiteinden van de MPO-connector.
3. Verwijder de stofpluggen uit de optische boringen van de transceivermodule.
4. Sluit onmiddellijk de MPO-connectoren van de netwerkinterfacekabel aan op de transceivermodule.

De 40-Gigabit QSFP+-, 100-Gigabit QSFP28- of 200/400-Gigabit QSFP-DD-transceivermodule verwijderen

De QSFP+-, QSFP28- of QSFP-DD-transceivermodule is een statisch gevoelig apparaat. Gebruik altijd een ESD-polsband of een soortgelijk individueel aardingsapparaat bij het hanteren van QSFP+- of QSFP28-transceivermodules of wanneer u in contact komt met modules.
Een QSFP+-, QSFP28- of QSFP-DD-transceivermodule verwijderen:

• Voor transceivermodules: koppel de netwerkinterfacekabel los van de transceiverconnector.
• Voor transceivermodules die zijn uitgerust met een beugelvergrendeling:

1. Draai de beugelvergrendeling omlaag naar de horizontale positie.
2. Installeer onmiddellijk de stofplug in de optische boring van de transceiver.
3. Pak de zijkanten van de transceiver vast en schuif deze uit de moduleaansluiting.

• Voor transceivers die zijn uitgerust met een treklipvergrendeling:

1. Installeer onmiddellijk de stofplug in de optische boring van de transceiver.
2. Pak het lipje vast en trek voorzichtig om de transceiver uit de aansluiting te halen.
3. Schuif de transceiver uit de aansluiting.

Afbeelding 27: Een QSFP+-, QSFP28- of QSFP-DD-transceivermodule met beugelvergrendeling verwijderen van N540-24Q8L2DD-SYS

Interfacepoorten verbinden

U kunt optische interfacepoorten op lijnkaarten met andere apparaten verbinden voor netwerkconnectiviteit.

Een glasvezelpoort met het netwerk verbinden

Afhankelijk van het lijnkaartmodel dat u gebruikt, kunt u QSFP-DD- of QSFP28-transceivers gebruiken. Sommige transceivers werken met glasvezelkabels die u op de transceivers aansluit, en andere transceivers werken met vooraf aangesloten koperkabels.

Het verwijderen en installeren van een transceiver kan de levensduur verkorten. Verwijder en plaats transceivers niet meer dan absoluut noodzakelijk is. We raden u aan kabels los te koppelen voordat u transceivers installeert of verwijdert om schade aan de kabel of transceiver te voorkomen.

Optische poorten van het netwerk loskoppelen

Wanneer u glasvezeltransceivers moet verwijderen, moet u eerst de glasvezelkabels van de transceiver verwijderen voordat u de transceiver uit de poort verwijdert.

Transceivers en optische kabels onderhouden

Om een hoge signaalnauwkeurigheid te behouden en schade aan de connectoren te voorkomen, moeten transceivers en glasvezelkabels schoon en stofvrij worden gehouden. Verzwakking (lichtverlies) wordt verhoogd door verontreiniging en moet lager zijn dan 0,35 dB.
Houd rekening met de volgende onderhoudsrichtlijnen:

• Transceivers zijn statisch gevoelig. Om ESD-schade te voorkomen, draagt u een ESD-werende polsband die is verbonden met het geaarde chassis.
• Verwijder en plaats een transceiver niet vaker dan nodig is. Herhaaldelijk verwijderen en plaatsen kan de levensduur verkorten.
• Houd alle optische verbindingen bedekt wanneer ze niet in gebruik zijn. Reinig ze voor gebruik om te voorkomen dat stof de uiteinden van de glasvezelkabel bekrast.
• Raak de uiteinden van connectoren niet aan. Het aanraken van de uiteinden zou vingerafdrukken achterlaten en andere verontreiniging veroorzaken.
• Reinig de connectoren regelmatig; de vereiste reinigingsfrequentie is afhankelijk van de omgeving. Reinig connectoren ook als ze zijn blootgesteld aan stof of per ongeluk zijn aangeraakt. Zowel natte als droge reinigingstechnieken kunnen effectief zijn; raadpleeg de reinigingsprocedures voor glasvezelverbindingen van uw locatie.
• Inspecteer routinematig op stof en schade. Reinig en inspecteer vervolgens de vezeluiteinden onder een microscoop om te bepalen of er schade is opgetreden.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Cisco NCS 540 Handleiding

Beschikbare talen
