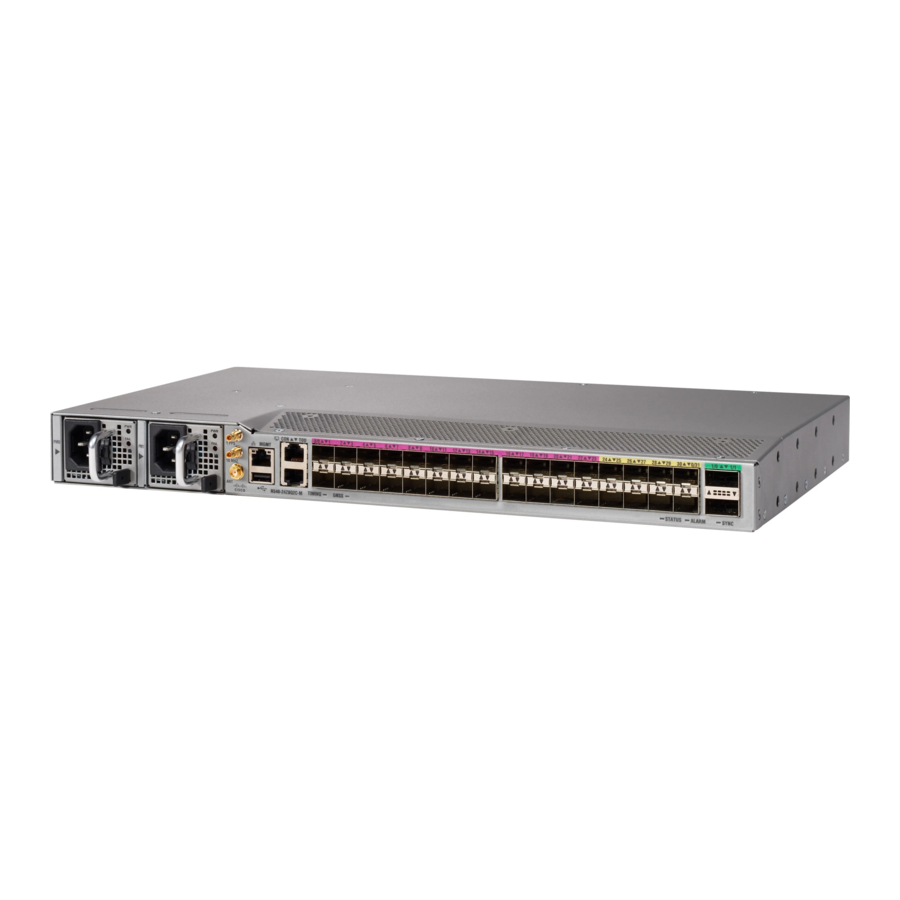

Manualul Cisco NCS 540

Instalarea dispozitivului

Înainte de a începe această sarcină, asigurați-vă că ați citit și înțeles avertismentele de siguranță din secțiunea Declarații de avertizare standard din prospectul Avertismente de siguranță.
Notă Ilustrațiile sunt doar pentru referință și pot varia în funcție de varianta dvs. de router Cisco NCS 540. Orice diferențe între routere sunt menționate.

Instalarea routerului Cisco NCS 540 de densitate mare implică aceste sarcini:

• Compatibilitatea cu rackul
• Configurarea dispozitivului pe rack
• Punerea la pământ a dispozitivului
• Instalarea cablurilor de alimentare AC
• Instalarea cablurilor de alimentare DC
• Ghid de conectare a porturilor
• Conectarea la portul consolei
• Conectarea la portul Ethernet de gestionare
• Conectarea cablurilor de sincronizare
• Conectarea unui cablu la interfața antenei GNSS
• Instalarea și scoaterea modulului transceiver
• Instalarea și scoaterea modulelor transceiver QSFP+, QSFP28 sau QSFP-DD
• Scoaterea modulului transceiver de 40 de gigabiți QSFP+, 100 de gigabiți QSFP28 sau 200/400 de gigabiți QSFP-DD
• Conectarea porturilor de interfață
• Întreținerea transceiverelor și a cablurilor optice

Compatibilitatea cu rackul

Vă recomandăm să respectați aceste specificații ale rackului.

Tipuri de rackuri

Figura 1: Specificația rackului EIA (19 inci și 23 inci)

Tabelul 1: Specificația rackului EIA (19 inci și 23 inci)

Tip de stâlp	Tip de rack	Deschiderea frontală a rackului (X)	Distanța centru-centru a orificiului de montare a rackului (Y)	Dimensiunea flanșei de montare (Z)
4 stâlpi	19 inci (48,3 centimetri)	17,75 inci (45 centimetri)	18,31 inci (46,5 centimetri)	19 inci (48,2 centimetri)
2 stâlpi
4 stâlpi	23 inci (58,4 centimetri)	21,75 inci (55,24 centimetri)	22,31 inci (56,6 centimetri)	23 inci (58,4 centimetri)
2 stâlpi

Figura 2: Tip de rack cu patru stâlpi

Figura 3: Tip de rack cu doi stâlpi

Configurarea dispozitivului pe rack

Puteți configura routerul Cisco NCS 540 de densitate mare pe un rack.

Montarea pe rack

Dispozitivul este livrat cu suporturi de montare pe rack care trebuie fixate pe părțile laterale ale dispozitivului.

Dacă rackul are roți, asigurați-vă că frânele sunt cuplate sau că rackul este stabilizat în alt mod.

Tabelul 2: Kit de montare pe rack pentru routerul Cisco N540-24Q8L2DD-SYS

Cantitate	Descrierea piesei
2	Suporturi de montare pe rack
8	Șuruburi Phillips cu cap plat M4 x 0,7 x 7 mm
4	Șuruburi cu cap bombat Philips 12-24 x 0,49 inci L

1. Atașați suporturile de montare pe rack și ghidajele de cabluri la router după cum urmează:
   1. Routerul are module de admisie pe partea portului, poziționați routerul astfel încât porturile sale să fie orientate spre culoarul rece.
   2. Poziționați urechile suportului cu fața spre montarea pe rack frontală sau medie, pe partea laterală a șasiului, astfel încât orificiile să fie aliniate.
   3. Utilizați patru șuruburi M4 pentru a atașa suporturile la șasiu.
   4. Repetați pașii 1b și 1c cu celălalt suport de montare pe rack de pe cealaltă parte a routerului.

Figura 4: Instalarea suporturilor de montare pe rack de 19 inci (N540DD-RKM-19)

Montarea pe rack

Figura 5: Instalarea gestionării cablurilor (N540-CBL-BRKT-FHC) și a suporturilor de montare pe rack de 19 inci (N540DD-RKM-19) în partea frontală

Figura 6: Instalarea gestionării cablurilor (N540-CBL-BRKT-FHC) și a suporturilor de montare pe rack de 19 inci (N540DD-RKM-19) în partea de mijloc

Figura 7: Instalarea gestionării cablurilor (N540-CBL-BRKT-FHC) și a suporturilor de montare pe rack de 19 inci (N540DD-RKM-19) în partea din spate

Figura 8: Instalarea suporturilor de montare pe rack ETSI (N540-RKM-ETSI-FHC)

Figura 9: Instalarea gestionării cablurilor (N540-CBL-BRKT-FHC) și a suporturilor de montare pe rack ETSI (N540-RKM-ETSI-FHC) în partea frontală

Figura 10: Instalarea suporturilor de montare pe rack de 23 de inci (N540-RKM-23-FHC)

Figura 11: Instalarea gestionării cablurilor (N540-CBL-BRKT-FHC) și a suporturilor de montare pe rack de 23 de inci (N540-RKM-23-FHC) în partea frontală

Punerea la pământ a dispozitivului

Înainte de a începe această sarcină, asigurați-vă că ați citit și înțeles avertismentele de siguranță din secțiunea Prevenirea deteriorării ESD din prospectul Avertismente de siguranță.
Înainte de a conecta alimentarea sau de a porni alimentarea la dispozitiv, trebuie să asigurați o conexiune adecvată la pământ (împământare) a dispozitivului dvs.
Această secțiune descrie modul de punere la pământ a dispozitivului. Locația urechii de împământare se află pe panoul din spate al dispozitivului.

1. Verificați dacă cablul de împământare este conectat la partea superioară a rackului și conform practicii locale a site-ului.
   Figura 12: Ureche de împământare


• Atașați un capăt al cablului de împământare a raftului (cablu #6 AWG) la punctul de împământare de pe partea din spate a șasiului utilizând conectorul specificat cu ureche dublă.
  • Utilizați un instrument de dezizolat fire pentru a îndepărta aproximativ 0,75 inci (19 mm) din învelișul de la capătul cablului de împământare.
  • Introduceți capătul dezizolat al cablului de împământare în capătul deschis al urechii de împământare.
  • Utilizați instrumentul de sertizare pentru a fixa cablul de împământare în urechea de împământare.
  • Îndepărtați eticheta adezivă de pe suportul de împământare de pe șasiu.
  • Așezați urechea de împământare pe suportul de împământare, astfel încât să existe un contact metal-metal solid, și introduceți cele două șuruburi M4 cu șaibe prin orificiile din urechea de împământare și în suportul de împământare.
  • Asigurați-vă că urechea și cablul nu interferează cu alte echipamente.
  • Pregătiți celălalt capăt al cablului de împământare și conectați-l la un punct de împământare adecvat de pe site-ul dvs. pentru a asigura o împământare adecvată.

Instalarea cablurilor de alimentare AC

Înlocuirea sursei de alimentare pentru mai multe informații despre instalarea cablurilor de alimentare AC.
Pentru a instala cablurile de alimentare AC în sloturile sursei de alimentare:

1. Conectați cablul de alimentare în modulul sursei de alimentare.
2. Introduceți cablul de alimentare în legătura [1, 3] și strângeți legătura în jurul cablului de alimentare, așa cum se arată în [2, 4] în figura de mai jos.
   Figura 13: Atașați cablul de legătură și clemă pentru alimentare AC

   Notă Aceste imagini sunt doar pentru scopuri de reprezentare.

Activarea unui modul de alimentare AC

Efectuați următoarea procedură pentru a activa o sursă de alimentare AC:

Procedură

1. Conectați cablul de alimentare în sursa de alimentare.
2. Conectați celălalt capăt al cablului de alimentare la o sursă de alimentare AC-intrare.
3. Verificați funcționarea sursei de alimentare verificând dacă LED-ul panoului frontal al sursei de alimentare respective (PM0 sau PM1) este verde.
4. Dacă LED-urile indică o problemă de alimentare, consultați Depanarea pentru informații de depanare.
5. Dacă conectați și o sursă de alimentare AC redundantă, repetați acești pași pentru a doua sursă de alimentare.
   Notă
   Dacă conectați o sursă de alimentare AC redundantă, asigurați-vă că fiecare sursă de alimentare este conectată la o sursă de alimentare separată pentru a preveni pierderea de energie în cazul unei defecțiuni de alimentare.

Instalarea cablurilor de alimentare DC

Notă Când instalați sursa de alimentare DC, utilizați cablu cu rating de temperatură de 12AWG, 90°C. Lungimea recomandată a cablului este de maximum trei metri de la sursă. Pentru lungimi de până la cinci metri, utilizați 10AWG, iar pentru lungimi de până la trei metri, utilizați cablu cu rating de temperatură de 12AWG, 90°C. Pentru alte lungimi, contactați Cisco.

Notă

• Asigurați-vă întotdeauna că instalația clădirii pentru protecția la scurtcircuit (supracurent) nu depășește 15A.
• Vă recomandăm să utilizați un întrerupător sau o siguranță cu acțiune rapidă cu un rating DC maxim de 10A pentru protecția la supracurent.

Notă Conectorul DC sau blocul terminal are un șurub încorporat și o piuliță cu colivie la care se poate aplica un cuplu de 1,3 până la 1,8 N-m.

Figura 14: Conector DC cu șurub încorporat

A	0,74 in. (1,88 cm)	C	0,18 in. (0,46 cm)
B	0,25 in. (0,64 cm)	D	0,14 in. (0,36 cm)
M	0,62 in. (1,58 cm)

Pentru a atașa sursele de alimentare DC:

1. Localizați fișa blocului terminal.
2. Introduceți firele sursei de alimentare DC-intrare în fișa blocului terminal.
3. Atașați firele de alimentare DC folosind șuruburile desemnate.
4. Utilizați o șurubelniță dinamometrică cu clichet pentru a cupla șurubul captiv al fișei blocului terminal. (Consultați figura următoare)
   Figura 15: Atașați firele sursei de alimentare DC


Activarea unui modul de alimentare DC

Efectuați următoarea procedură pentru a activa o sursă de alimentare DC:

Procedură

1. Îndepărtați banda de pe mânerul routerului întrerupătorului și restabiliți alimentarea mutând mânerul routerului întrerupătorului în poziția On (|).
2. Verificați funcționarea sursei de alimentare verificând dacă LED-ul panoului frontal al sursei de alimentare respective (PM0 sau PM1) este verde.
3. Dacă LED-urile indică probleme cu alimentarea, consultați Depanarea.
4. Dacă conectați și o sursă de alimentare DC redundantă, repetați acești pași pentru a doua sursă de alimentare.
   Notă
   Dacă conectați o sursă de alimentare DC redundantă, asigurați-vă că fiecare sursă de alimentare este conectată la o sursă de alimentare separată pentru a preveni pierderea de energie în cazul unei defecțiuni de alimentare.

Ghid de conectare a porturilor

În funcție de șasiu și de plăcile de linie instalate, puteți utiliza modulele plugabile QSFP56-DD, QSFP28-DD, QSFP28, QSFP, SFP56, SFP28, SFP10, SFP, consola USB și conectorii RJ-45 pentru a conecta porturile de pe plăcile de linie la alte dispozitive de rețea.
Pentru a preveni deteriorarea cablurilor cu fibră optică, vă recomandăm să țineți emițătoarele-receptoare deconectate de cablurile cu fibră optică atunci când instalați emițătorul-receptor în placa de linie. Înainte de a scoate un emițător-receptor din router, scoateți cablul din emițătorul-receptor.
Pentru a maximiza eficacitatea și durata de viață a emițătoarelor-receptoare și a cablurilor optice, procedați astfel:

• Purtați o brățară de protecție ESD conectată la o masă ori de câte ori manipulați emițătoare-receptoare. Routerul este, de obicei, împământat în timpul instalării și oferă un port ESD la care vă puteți conecta brățara.
• Nu scoateți și nu introduceți un emițător-receptor mai des decât este necesar. Scoaterea și introducerea repetată îi pot scurta durata de viață utilă.
• Păstrați emițătoarele-receptoare și cablurile cu fibră optică curate și fără praf pentru a menține o precizie ridicată a semnalului și pentru a preveni deteriorarea conectorilor. Atenuarea (pierderea de lumină) este mărită de contaminare și trebuie menținută sub 0,35 dB.
  • Curățați aceste piese înainte de instalare pentru a preveni zgârierea capetelor cablului cu fibră optică de către praf.
  • Curățați regulat conectorii; frecvența necesară pentru curățare depinde de mediu. În plus, curățați conectorii atunci când sunt expuși la praf sau atinși accidental. Atât tehnicile de curățare umedă, cât și cele uscate pot fi eficiente; consultați procedurile de curățare a conexiunilor cu fibră optică ale site-ului dvs.
  • Nu atingeți capetele conectorilor. Atingerea capetelor poate lăsa amprente și poate provoca alte contaminări.
• Inspectați periodic pentru praf și deteriorări. Dacă suspectați o deteriorare, curățați și apoi inspectați capetele fibrei la microscop pentru a determina dacă s-a produs o deteriorare.

Conectarea la portul consolei

• Routerul trebuie să fie complet instalat în rack, conectat la o sursă de alimentare și împământat.
• Cablarea necesară pentru consolă, gestionare și conexiunile de rețea trebuie să fie disponibilă.
  • Cablarea de rețea ar trebui să fie deja direcționată către locația routerului instalat.

Înainte de a crea o conexiune de gestionare a rețelei pentru router sau de a conecta routerul la rețea, trebuie să creați o conexiune de gestionare locală printr-un terminal de consolă și să configurați o adresă IP pentru router. De asemenea, puteți utiliza consola pentru a efectua următoarele funcții (fiecare dintre acestea putând fi efectuată prin interfața de gestionare după ce realizați conexiunea respectivă):

• Configurați routerul utilizând interfața de linie de comandă (CLI).
• Monitorizați statisticile și erorile rețelei.
• Configurați parametrii agentului Simple Network Management Protocol (SNMP).
• Descărcați actualizări de software.

Portul consolei de sistem este un recipient RJ-45 sau o consolă USB pentru conectarea unui terminal de date pentru a efectua configurația inițială a routerului.

Figura 16: Conectarea cablului consolei USB la partea frontală a șasiului

1

Conector USB tip A

2

Cablu USB

Figura 17: Conectarea cablului consolei RJ-45 la portul consolei RJ-45 din partea din spate a șasiului

1

Portul consolei RJ-45

2

Cablu consolă RJ-45

Urmați această procedură pentru a conecta un terminal de date la portul consolei:

1. Setați terminalul la aceste valori operaționale: 115200 bps, 8 biți de date, fără paritate și doi biți de stop.
2. Atașați capătul terminalului cablului la portul de interfață de pe terminalul de date.
3. Atașați celălalt capăt al cablului la portul consolei.

Tabelul 3: Ieșiri ale pinilor cablului direct RJ-45

Pin RJ-45	Semnal
1	—
2	—
3	Tx
4	Pământ (GND)
5	GND
6	Rx
7	—
8	—

Conectarea la portul Ethernet de gestionare

Trebuie să finalizați configurația inițială a routerului.
Portul Ethernet de gestionare oferă gestionare în afara benzii, ceea ce vă permite să utilizați interfața de linie de comandă (CLI) pentru a gestiona routerul prin adresa sa IP. Acest port utilizează o conexiune Ethernet 10/100/1000 cu o interfață RJ-45.
Notă Pentru a preveni un conflict de adrese IP, nu conectați portul Ethernet de gestionare până când nu este finalizată configurația inițială.
Pentru a conecta cablurile la portul de gestionare a sistemului, atașați cablurile de categoria 5 direct la recipientul RJ-45 de pe portul Ethernet de gestionare.

Figura 18: Portul Ethernet de gestionare

Notă Pentru a respecta GR-1089-CORE, portul(porturile) intra-clădire ale echipamentului trebuie să utilizeze cabluri sau cablaje intra-clădire ecranate, care sunt împământate la ambele capete.

1. Introduceți cablul direct în recipientul RJ-45.
2. Conectați capătul de rețea al cablului RJ-45 la un comutator, hub, repetor sau alt echipament extern.

Conectarea cablurilor de sincronizare

Următoarele secțiuni descriu modul de conectare a cablurilor de sincronizare.

Conectarea unui cablu la interfața de intrare de 10MHz sau 1PPS

1. Conectați un capăt al unui cablu mini-coaxial la unitatea de sincronizare.
2. Conectați celălalt capăt al cablului mini-coaxial la portul de 10MHz sau 1PPS de pe router.

Procedură

1. Conectați un capăt al unui cablu mini-coaxial la unitatea Slave.
2. Conectați celălalt capăt al cablului mini-coaxial la portul de 10MHz sau 1PPS al routerului.

Conectarea unui cablu la interfața antenei GNSS

1. Conectați un capăt al unui cablu coaxial ecranat la portul GNSS RF IN.
2. Conectați celălalt capăt al cablului coaxial ecranat la antena GNSS după protectorul primar.
   Notă Portul GNSS RF In ar trebui să aibă un protector primar instalat pentru a respecta ghidurile locale de siguranță.
   Ecranul cablului coaxial GNSS RF In trebuie să fie conectat la împământarea echipamentului unității prin șasiu. Șasiul trebuie să aibă firul de împământare conectat la împământarea echipamentului unității.

Figura 19: Receptor GNSS

Instalarea și îndepărtarea modulului transceiver

Această secțiune arată cum se instalează și se îndepărtează modulul transceiver.

Măsuri de siguranță pentru instalarea și îndepărtarea modulului

Asigurați-vă că respectați următoarele măsuri de siguranță atunci când lucrați la șasiu.

Declarația 1006—Avertisment șasiu pentru montarea în rack și întreținere
Pentru a preveni vătămările corporale la montarea sau întreținerea acestei unități într-un rack, trebuie să luați măsuri de precauție speciale pentru a vă asigura că sistemul rămâne stabil. Următoarele instrucțiuni sunt oferite pentru a vă asigura siguranța:

• Această unitate trebuie montată în partea de jos a rack-ului dacă este singura unitate din rack.
• Când montați această unitate într-un rack parțial umplut, încărcați rack-ul de jos în sus cu cea mai grea componentă în partea de jos a rack-ului.
• Dacă rack-ul este prevăzut cu dispozitive de stabilizare, instalați stabilizatorii înainte de a monta sau întreține unitatea în rack.

Declarația 1008—Produs laser clasa 1
Acest produs este un produs laser clasa 1.

Declarația 1089—Definiții pentru persoane instruite și calificate
O persoană instruită este o persoană care a fost instruită și formată de o persoană calificată și ia măsurile de precauție necesare atunci când lucrează cu echipamentul.
O persoană calificată sau personal calificat este o persoană care are pregătire sau experiență în tehnologia echipamentului și înțelege potențialele pericole atunci când lucrează cu echipamentul.
Nu există piese reparabile în interior. Pentru a evita riscul de electrocutare, nu deschideți.

Declarația 1090—Instalare de către o persoană calificată
Numai o persoană calificată ar trebui să aibă voie să instaleze, să înlocuiască sau să întrețină acest echipament. Consultați declarația 1089 pentru definiția unei persoane calificate.
Nu există piese reparabile în interior. Pentru a evita riscul de electrocutare, nu deschideți.

Instalarea și îndepărtarea modulelor SFP56, SFP28, SFP10 și SFP

Înainte de a îndepărta sau instala un modul SFP56, SFP28, SFP10 și SFP, citiți informațiile de instalare din această secțiune.

Declarația 1055—Laser clasa 1/1M
Radiația laser invizibilă este prezentă. Nu expuneți utilizatorilor de optică telescopică. Acest lucru se aplică produselor laser clasa 1/1M.


Declarația 1056—Cablu de fibră neterminat
Radiația laser invizibilă poate fi emisă de la capătul cablului de fibră sau al conectorului neterminat. Nu vizualizați direct cu instrumente optice. Vizualizarea ieșirii laser cu anumite instrumente optice, de exemplu, lupe oculare, lupe și microscoape, la o distanță de 100 mm, poate prezenta un pericol pentru ochi.

Protejați cardul de linie prin introducerea unui capac de protecție curat pentru cușca modulului SFP56, SFP28, SFP10 și SFP, prezentat în figura de mai jos, în cușca modulului optic atunci când nu este instalat niciun modul SFP56, SFP28, SFP10 și SFP.

Figura 20: Capac de protecție pentru cușca modulului SFP56, SFP28, SFP10 și SFP


Protejați modulele SFP56, SFP28, SFP10 și SFP prin introducerea unor capace de protecție curate în ele după ce cablurile sunt îndepărtate. Asigurați-vă că curățați suprafețele optice ale cablurilor de fibră înainte de a le conecta înapoi în porturile optice ale altui modul. Evitați pătrunderea prafului și a altor contaminanți în porturile optice ale modulelor dvs. SFP56, SFP28, SFP10 și SFP, deoarece optica nu funcționează corect atunci când este obstrucționată de praf.

Vă recomandăm cu tărie să nu instalați sau să îndepărtați modulul SFP56, SFP28, SFP10 și SFP cu cabluri de fibră optică atașate la acesta din cauza potențialului de deteriorare a cablului, a conectorului cablului sau a interfețelor optice din modul. Deconectați toate cablurile înainte de a îndepărta sau instala un modul SFP56, SFP28, SFP10 și SFP. Îndepărtarea și introducerea unui modul îi poate scurta durata de viață utilă; prin urmare, nu ar trebui să îndepărtați și să introduceți module mai mult decât este absolut necesar.
Notă Când instalați un modul SFP56, SFP28, SFP10 și SFP, veți auzi un clic pe măsură ce pinul triunghiular de pe partea de jos a modulului se fixează în poziție în orificiul din priză. Clicul indică faptul că modulul este așezat corect și fixat în priză. Verificați dacă modulele sunt complet așezate și fixate în prizele atribuite de pe cardul de linie, împingând ferm pe fiecare modul SFP56, SFP28, SFP10 și SFP.

Modul SFP56, SFP28, SFP10 și SFP cu clemă de fixare

Modulul SFP56, SFP28, SFP10 și SFP cu clemă de fixare are o clemă pe care o utilizați pentru a îndepărta sau instala modulul. (Consultați figura de mai jos.)

Figura 21: Modul SFP56, SFP28, SFP10 și SFP cu clemă de fixare

Instalarea unui modul SFP56, SFP28, SFP10 și SFP cu clemă de fixare

Pentru a instala acest tip de modul SFP56, SFP28, SFP10 și SFP:

1. Atașați o curea antistatică de încheietură sau de gleznă și urmați instrucțiunile de utilizare.
2. Închideți clema de fixare înainte de a introduce modulul SFP56, SFP28, SFP10 și SFP.
3. Aliniați modulul SFP56, SFP28, SFP10 și SFP cu portul și glisați-l în port. (Consultați figura de mai jos.)

Figura 22: Instalarea unui modul SFP56, SFP28, SFP10 și SFP cu clemă de fixare într-un port de pe router

Notă Când instalați un modul SFP56, SFP28, SFP10 și SFP, ar trebui să auziți un clic pe măsură ce pinul triunghiular de pe partea de jos a modulului SFP56, SFP28, SFP10 și SFP se fixează în orificiul din priză. Acest clic indică faptul că modulul este așezat corect și fixat în priză. Verificați dacă modulele SFP56, SFP28, SFP10 și SFP sunt complet așezate și fixate în prizele atribuite de pe cardul de linie, împingând ferm pe fiecare modul SFP56, SFP28, SFP10 și SFP.

Îndepărtarea unui modul SFP56, SFP28, SFP10 și SFP cu clemă de fixare

Pentru a îndepărta acest tip de modul SFP56, SFP28, SFP10 și SFP:

1. Atașați o curea antistatică de încheietură sau de gleznă și urmați instrucțiunile de utilizare.
2. Deconectați și îndepărtați toate cablurile de interfață de la porturi; notați conexiunile curente ale cablurilor la porturile de pe cardul de linie.
3. Deschideți clema de fixare de pe modulul SFP56, SFP28, SFP10 și SFP cu degetul arătător, așa cum se arată în figura de mai jos. Dacă clema de fixare este obstrucționată și dacă nu o puteți deschide, utilizați degetul arătător, utilizați o șurubelniță mică cu lamă plată sau un alt instrument lung și îngust pentru a deschide clema de fixare.
4. Apucați modulul SFP56, SFP28, SFP10 și SFP între degetul mare și arătător și îndepărtați-l cu grijă din port, așa cum se arată în figura de mai jos.
   Notă Această acțiune trebuie efectuată în timpul primei instanțe. După ce toate porturile sunt populate, acest lucru poate să nu fie posibil.
   Figura 23: Îndepărtarea unui modul SFP56, SFP28, SFP10 și SFP cu clemă de fixare de pe router

5. Așezați modulul SFP56, SFP28, SFP10 și SFP pe care l-ați îndepărtat pe o covorașă antistatică sau puneți-l imediat într-o pungă de protecție statică dacă intenționați să îl returnați la fabrică.
6. Protejați cardul de linie prin introducerea unui capac de protecție curat pentru cușca modulului SFP56, SFP28, SFP10 și SFP în cușca modulului optic atunci când nu este instalat niciun modul SFP56, SFP28, SFP10 și SFP.

Instalarea și scoaterea modulelor transceiver QSFP+, QSFP28 sau QSFP-DD

Înainte de a scoate sau instala un modul QSFP+, QSFP28 sau QSFP-DD, citiți informațiile de instalare din această secțiune.

Declarația 1073—Fără piese reparabile de către utilizator
În interior nu există piese reparabile. Pentru a evita riscul de electrocutare, nu deschideți.

Declarația 1089—Definițiile persoanelor instruite și calificate
O persoană instruită este o persoană care a fost instruită și pregătită de o persoană calificată și care ia măsurile de precauție necesare atunci când lucrează cu echipamente.
O persoană calificată sau personal calificat este o persoană care are pregătire sau experiență în tehnologia echipamentelor și înțelege pericolele potențiale atunci când lucrează cu echipamente.
În interior nu există piese reparabile. Pentru a evita riscul de electrocutare, nu deschideți.

Declarația 1090—Instalarea de către o persoană calificată
Numai unei persoane calificate ar trebui să i se permită să instaleze, să înlocuiască sau să întrețină acest echipament. Consultați declarația 1089 pentru definiția unei persoane calificate.
În interior nu există piese reparabile. Pentru a evita riscul de electrocutare, nu deschideți.

Declarația 1091—Instalarea de către o persoană instruită
Numai unei persoane instruite sau unei persoane calificate ar trebui să i se permită să instaleze, să înlocuiască sau să întrețină acest echipament. Consultați declarația 1089 pentru definiția unei persoane instruite sau calificate.
În interior nu există piese reparabile. Pentru a evita riscul de electrocutare, nu deschideți.
Această secțiune oferă instrucțiuni de instalare, cablare și scoatere pentru modulele transceiver 40-Gigabit Quad Small Form-Factor Pluggable Plus (QSFP+), 100 Gigabit (QSFP28) și 200/400-Gigabit QSFP-DD. Modulele sunt dispozitive de intrare/ieșire (I/O) cu posibilitatea de înlocuire la cald, care conectează circuitele electrice ale portului modulului sistemului cu o rețea de cupru sau de fibră optică. Transceiverele optice de 100-Gigabit QSFP28 și 40-Gigabit QSFP+ sunt similare cu transceiverul optic QSFP-DD prezentat în figura de mai jos.

Figura 24: Modul transceiver QSFP-DD (optic)

1	Cataramă cu clemă
2	Corp transceiver QSFP-DD

Figura 25: Modul transceiver QSFP-DD (optic)

1	Conexiune electrică la circuitele modulului

Instrumente și echipamente necesare

Aveți nevoie de aceste instrumente pentru a instala modulele transceiver:

• Brățară antistatică sau alt dispozitiv personal de împământare pentru a preveni apariția descărcărilor electrostatice (ESD).
• Covoraș antistatic sau spumă antistatică pentru a așeza transceiverul.
• Instrumente de curățare a feței terminale a fibrei optice și echipamente de inspecție.

Instalarea modulului transceiver 40-Gigabit QSFP+, 100-Gigabit QSFP28 sau 200/400-Gigabit QSFP-DD
Notă Modulul transceiver QSFP+, QSFP28 sau QSFP-DD poate avea o cataramă cu clemă sau o cataramă cu filă de tragere. Sunt furnizate proceduri de instalare pentru ambele tipuri de cataramă.
Modulul transceiver QSFP+, QSFP28 sau QSFP-DD este un dispozitiv sensibil la electricitatea statică. Utilizați întotdeauna o brățară antistatică ESD sau un dispozitiv individual similar de împământare atunci când manipulați module transceiver QSFP+, QSFP28 sau QSFP-DD sau când intrați în contact cu modulele sistemului.
Pentru a instala un modul transceiver QSFP+, QSFP28 sau QSFP-DD, urmați acești pași:

1. Atașați o brățară antistatică ESD la dvs. și la un punct împământat corespunzător pe șasiu sau pe suport.
2. Scoateți modulul transceiver din ambalajul de protecție.
3. Verificați eticheta de pe corpul modulului transceiver pentru a verifica dacă aveți modelul corect pentru rețeaua dvs.
4. Pentru modulele transceiver, scoateți dopul de praf al orificiului optic și puneți-l deoparte.
5. Pentru modulele transceiver echipate cu o filă de tragere, țineți transceiverul astfel încât eticheta de identificare să fie în partea de sus.
6. Pentru modulele transceiver echipate cu o cataramă cu clemă, mențineți cataramă aliniată într-o poziție verticală.
7. Aliniați modulul transceiver în fața deschiderii soclului transceiverului modulului și glisați cu atenție transceiverul în soclu până când transceiverul face contact cu conectorul electric al soclului (consultați figura de mai jos).
   Figura 26: Instalarea unui modul transceiver QSFP+, QSFP28 sau QSFP-DD cu cataramă cu clemă pe N540-24Q8L2DD-SYS

8. Apăsați ferm pe partea frontală a modulului transceiver QSFP+, QSFP28 sau QSFP-DD cu degetul mare pentru a fixa complet transceiverul în soclul transceiverului modulului.

   Dacă zăvorul nu este complet cuplat, puteți deconecta accidental modulul transceiver QSFP+, QSFP28 sau QSFP-DD.
9. Pentru modulele transceiver optice QSFP+, QSFP28 sau QSFP-DD, reinstalați dopul de praf în orificiul optic al transceiverelor până când sunteți gata să atașați cablul de interfață de rețea. Nu scoateți dopul de praf până când nu sunteți gata să atașați cablul de interfață de rețea.

Atașarea cablului de rețea optică

Înainte de a începe
Înainte de a scoate dopurile de praf și de a face orice conexiuni optice, urmați aceste instrucțiuni:

• Păstrați dopurile de praf de protecție instalate în conectorii de cablu cu fibră optică deconectat și în orificiile optice ale transceiverului până când sunteți gata să faceți o conexiune.
• Inspectați și curățați fețele terminale ale conectorului MPO chiar înainte de a face orice conexiuni.
• Apucați conectorul MPO numai de carcasă pentru a conecta sau deconecta un cablu cu fibră optică.

Notă Modulele transceiver 40-Gigabit QSFP+, QSFP28 sau QSFP-DD sunt prevăzute cu o cheie pentru a preveni introducerea incorectă.
Notă Conectorii Multiple-fiber Push-On (MPO) de pe transceiverele optice QSFP+, QSFP28 sau QSFP-DD acceptă cabluri de interfață de rețea cu tipuri de fețe lustruite plate cu contact fizic (PC) sau cu contact ultra-fizic (UPC). Conectorii MPO de pe transceiverele optice QSFP+, QSFP28 sau QSFP-DD nu acceptă cabluri de interfață de rețea cu un tip de față cu contact lustruit în unghi (APC).

Pentru a atașa cablul de rețea optică:

1. Scoateți dopurile de praf de pe conectorii MPO ai cablului de interfață de rețea optică. Păstrați dopurile de praf pentru utilizare ulterioară.
2. Inspectați și curățați fețele terminale ale fibrei optice ale conectorului MPO.
3. Scoateți dopurile de praf de pe orificiile optice ale modulului transceiver.
4. Atașați imediat conectorii MPO ai cablului de interfață de rețea la modulul transceiver.

Scoaterea modulului transceiver 40-Gigabit QSFP+, 100-Gigabit QSFP28 sau 200/400-Gigabit QSFP-DD

Modulul transceiver QSFP+, QSFP28 sau QSFP-DD este un dispozitiv sensibil la electricitatea statică. Utilizați întotdeauna o brățară antistatică ESD sau un dispozitiv individual similar de împământare atunci când manipulați module transceiver QSFP+ sau QSFP28 sau când intrați în contact cu module.
Pentru a scoate un modul transceiver QSFP+, QSFP28 sau QSFP-DD:

• Pentru modulele transceiver, deconectați cablul de interfață de rețea de la conectorul transceiverului.
• Pentru modulele transceiver echipate cu o cataramă cu clemă:

1. Rotiți cataramă în jos în poziție orizontală.
2. Instalați imediat dopul de praf în orificiul optic al transceiverelor.
3. Apucați părțile laterale ale transceiverului și glisați-l afară din soclul modulului.

• Pentru transceiverele echipate cu o cataramă cu filă de tragere:

1. Instalați imediat dopul de praf în orificiul optic al transceiverului.
2. Apucați fila și trageți ușor pentru a elibera transceiverul din soclu.
3. Glisați transceiverul afară din soclu.

Figura 27: Scoaterea unui modul transceiver QSFP+, QSFP28 sau QSFP-DD cu cataramă cu clemă de pe N540-24Q8L2DD-SYS

Conectarea porturilor de interfață

Puteți conecta porturile de interfață optică de pe plăcile de linie cu alte dispozitive pentru conectivitate de rețea.

Conectarea unui port cu fibră optică la rețea

În funcție de modelul plăcii de linie pe care îl utilizați, puteți utiliza transceivere QSFP-DD sau QSFP28. Unele transceivere funcționează cu cabluri cu fibră optică pe care le atașați la transceivere, iar alte transceivere funcționează cu cabluri de cupru pre-atașate.

Scoaterea și instalarea unui transceiver îi pot scurta durata de viață utilă. Nu scoateți și nu introduceți transceivere mai mult decât este absolut necesar. Vă recomandăm să deconectați cablurile înainte de a instala sau scoate transceivere pentru a preveni deteriorarea cablului sau a transceiverului.

Deconectarea porturilor optice de la rețea

Când trebuie să scoateți transceivere cu fibră optică, trebuie mai întâi să scoateți cablurile cu fibră optică de la transceiver înainte de a scoate transceiverul de la port.

Întreținerea transceiverelor și a cablurilor optice

Pentru a menține o precizie ridicată a semnalului și pentru a preveni deteriorarea conectorilor, transceiverele și cablurile cu fibră optică trebuie menținute curate și fără praf. Atenuarea (pierderea de lumină) este crescută de contaminare și ar trebui să fie sub 0,35 dB.
Luați în considerare următoarele instrucțiuni de întreținere:

• Transceiverele sunt sensibile la electricitatea statică. Pentru a preveni deteriorarea ESD, purtați o brățară antistatică ESD conectată la șasiul împământat.
• Nu scoateți și nu introduceți un transceiver mai mult decât este necesar. Scoaterea și introducerea repetată îi pot scurta durata de viață utilă.
• Păstrați toate conexiunile optice acoperite atunci când nu sunt utilizate. Curățați-le înainte de utilizare pentru a preveni zgârierea capetelor cablului cu fibră optică de către praf.
• Nu atingeți capetele conectorilor. Atingerea capetelor ar lăsa amprente și ar provoca alte contaminări.
• Curățați regulat conectorii; frecvența necesară de curățare depinde de mediu. În plus, curățați conectorii dacă sunt expuși la praf sau au fost atinși accidental. Atât tehnicile de curățare umedă, cât și uscată pot fi eficiente; consultați procedurile de curățare a conexiunilor cu fibră optică ale site-ului dvs.
• Inspectați periodic pentru praf și daune. Curățați și apoi inspectați capetele fibrelor sub un microscop pentru a determina dacă au apărut daune.

Descărcați manualul

Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.

Descărcați Manualul Cisco NCS 540

Limbi disponibile
