Honeywell FG-730 - Instalační příručka detektoru rozbití skla

ÚVOD

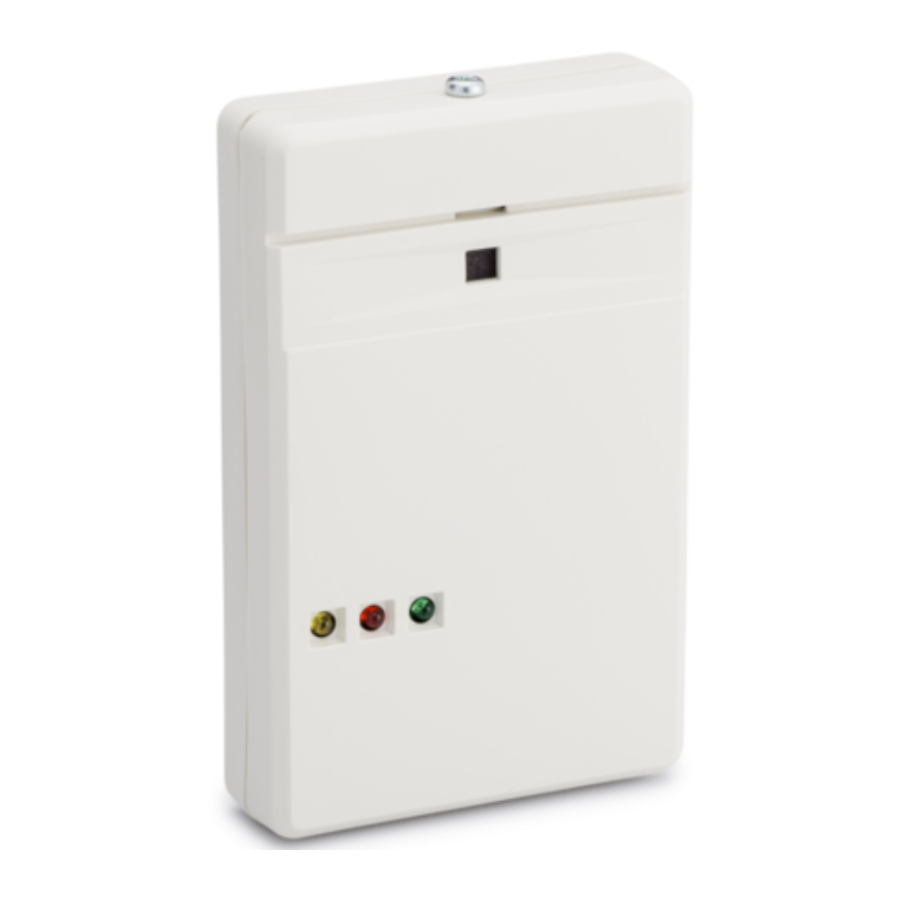

FG-730 je duální technologický detektor rozbití skla, který využívá detekci ohybu a zvukovou diskriminaci k detekci rozbití skla.
Technologie ohybu a zvuku jsou citlivé na různé frekvence. Technologie ohybu je citlivá na ultra nízké frekvence, typ generovaný úderem do skleněného okna. Zvuková technologie detekuje frekvenci rozbití skla.
Zvuková technologie zůstává vypnutá, dokud technologie ohybu nezaznamená úder do skla. Aby došlo k poplachovému stavu, zvuk musí detekovat frekvenci rozbití skla v definovaném časovém okně poté, co ohyb detekuje úder do skla. Protože obě technologie musí detekovat a ověřit rozbití skla, falešné poplachy jsou prakticky eliminovány.

VLASTNOSTI

• Duální technologie ohybu/zvuku
• Nízký provoz 10 - 14 VDC
• Nízký odběr proudu 25 mA při 12 VDC
• Žádné nastavení zvuku
• Nastavení detekce ohybu pro přizpůsobení charakteristikám každého umístění

• Paměť alarmu
• Indikační LED
• Napájené relé alarmu formuláře C
• Ochrana obvodu
• Spínač sabotáže krytu
• Obvod potlačení hluku
• Odolnost proti RFI, seznam UL

MÍSTO MONTÁŽE

FG-730 lze namontovat na stěny, do rohů, dokonce i na falešné nebo zavěšené stropy. Při výběru místa montáže se řiďte níže uvedenými pokyny.

• Jednotka musí mít přímou viditelnost a jasný výhled na chráněné sklo.
• Umístěte FG-730 do vzdálenosti 30' (9 m) od chráněného skla.
• Záclony, žaluzie a jiné krytiny oken absorbují energii z rozbitého skla. Například těžké závěsy účinně blokují zvukový signál. V těchto případech namontujte jednotku na rám okna za krytinu okna nebo nad okno. Ujistěte se, že jste jednotku důkladně otestovali pro správnou detekci.
• Nemontujte jednotku před vzduchové kanály nebo ventilátory s nuceným oběhem vzduchu nebo v blízkosti zvonků o průměru 2" (5 cm) nebo větších.

POSTUP MONTÁŽE

Orientujte jednotku, jak je znázorněno na obrázku 1. Odstraňte šroub umístěný v horní části. Zatímco stisknete západku v blízkosti horní části jednotky, otočte přední kryt dopředu. Použijte zadní kryt jako šablonu pro označení otvorů pro montážní šrouby a kabeláž, poté vyvrtejte otvory.

• Poznámka: Pokud plánujete montáž jednotky do rohu, odstraňte desku s plošnými spoji před označením a vrtáním otvorů pro montážní šrouby.
  Protáhněte kabeláž do jednotky zadním krytem. Pomocí dvou montážních šroubů namontujte zadní kryt na požadované místo.

ZAPOJENÍ

Dodržujte správnou polaritu a zapojte jednotku podle obrázku 2 (použijte 22 až 14 AWG). Připojení s obrácenou polaritou jednotku nepoškodí.

NASTAVENÍ OHYBU

Chcete-li nastavit technologii ohybu: Pomocí šroubováku nastavte ovládání citlivosti ohybu (R5) na MAXIMUM otočením úplně ve směru hodinových ručiček. Viz obrázek 3 na zadní straně této stránky.
Zapněte jakýkoli topný/klimatizační systém v okolí a sledujte žlutou LED ohybu (DS2) po dobu přibližně jedné minuty. Nadměrný subsonický (neslyšitelný) hluk, který obvykle produkují systémy pro manipulaci se vzduchem, může způsobit náhodné blikání LED ohybu.
Pokud náhodně bliká, otočte ovladačem R5 proti směru hodinových ručiček, dokud blikání nepřestane.

TESTOVÁNÍ FG-730

K testování detektoru FG-730 použijte simulátor rozbití skla FG-701. Lze použít i FG700.
Aktivujte simulátor v MANuálním režimu v nejvzdálenějším bodě chráněného skla (maximálně 30'). Pokud zelená LED (DS1) na detektoru bliká, zvuková technologie detekuje rozbití skla v této vzdálenosti.
Otestujte technologii ohybu opatrným úderem do skla polstrovaným nástrojem. Pokud žlutá LED na detektoru bliká, technologie ohybu bude dostatečně citlivá, aby detekovala úder do skla v této vzdálenosti.
Přepněte simulátor FG-701 do režimu FLEX a vygenerujte signál ohybu opatrným úderem do skla. Simulátor automaticky vygeneruje dávku zvuku rozbití skla a červená LED (DS3) na FG-730 by se měla rozsvítit, aby indikovala poplachový stav.
Další informace o testování naleznete v provozních pokynech FG-701.

ZÁVĚREČNÉ TESTOVÁNÍ

Pro zajištění maximální ochrany proti falešným poplachům aktivujte v oblasti jakékoli zařízení, které se může automaticky cyklovat: čerpadla, generátory, topná/klimatizační jednotky atd. Pokud cyklická zařízení spustí poplach, namontujte jednotku na jiné místo.
Není třeba detektor přemisťovat, pokud cyklování pouze krátce spustí technologii ohybu (žlutá LED bliká).

PAMĚŤ ALARMU

FG-730 je vybaven přidržovacím obvodem pro LED alarmu. Když je přidržovací obvod aktivován, poplachový stav způsobí, že se červená LED alarmu na jednotkách rozsvítí. Tato funkce je zvláště užitečná při určování, která jednotka spustila poplach při instalaci více detektorů.
Chcete-li aktivovat přidržovací obvod, nainstalujte propojku do polohy W2 na desce s plošnými spoji. Viz obrázek 3. Chcete-li resetovat přidrženou LED alarmu, odpojte a poté obnovte napájení detektoru.
Poznámka: Přidržovací obvod nemá absolutně žádný vliv na relé alarmu. Relé alarmu bude i nadále fungovat normálně.

SPECIFIKACE

Rozsah:
FG-730 30' (9 m)

Relé alarmu:
Formulář C
500 mA max
30 VDC max

Spínač sabotáže:
Formulář A (NC)
50 mA, 30 VDC

Požadavky na napájení:
10 - 14 VDC
25 mA, 12 VDC

Rozměry:
3.9" V x 2.4" Š x 0.79" H
(98 mm x 61.5 mm x 20 mm)

Hmotnost:
3 oz (85 g)

Provozní teplota:
32 o F až 120 o F (0º C až 49º C
(Prostředí pro vnitřní použití)

Typy skla:
1/8", 3/16" a 1/4" deska;
1/4" laminované, drátěné a tvrzené;
minimální velikost 10-7/8" x 10-7/8",
jednoduché sklo

Schválení:
Seznam UL
CE

Chcete-li získat příslušné prohlášení o shodě EU pro tento produkt, navštivte naše webové stránky: http://www.security.honeywell.com/hsce/international/index.html.
Pro jakékoli další informace týkající se shody tohoto produktu s jakýmikoli specifickými požadavky EU kontaktujte:
Honeywell Security & Communications
Honeywell Security - Quality Assurance Dept. Newhouse Industrial Estate Motherwell Lanarkshire ML1 5SB
Scotland United Kingdom
Tel: +44(0)1698 738200
Email: UK64Sales@Honeywell.com

POZNÁMKA: FG-730 by měl být testován alespoň jednou ročně, aby byla zajištěna správná funkce.

FG-730 musí být připojen k napájecímu zdroji uvedenému v seznamu UL nebo k řídicí jednotce uvedené v seznamu UL, která je schopna zajistit minimálně čtyři hodiny pohotovostního napájení.
