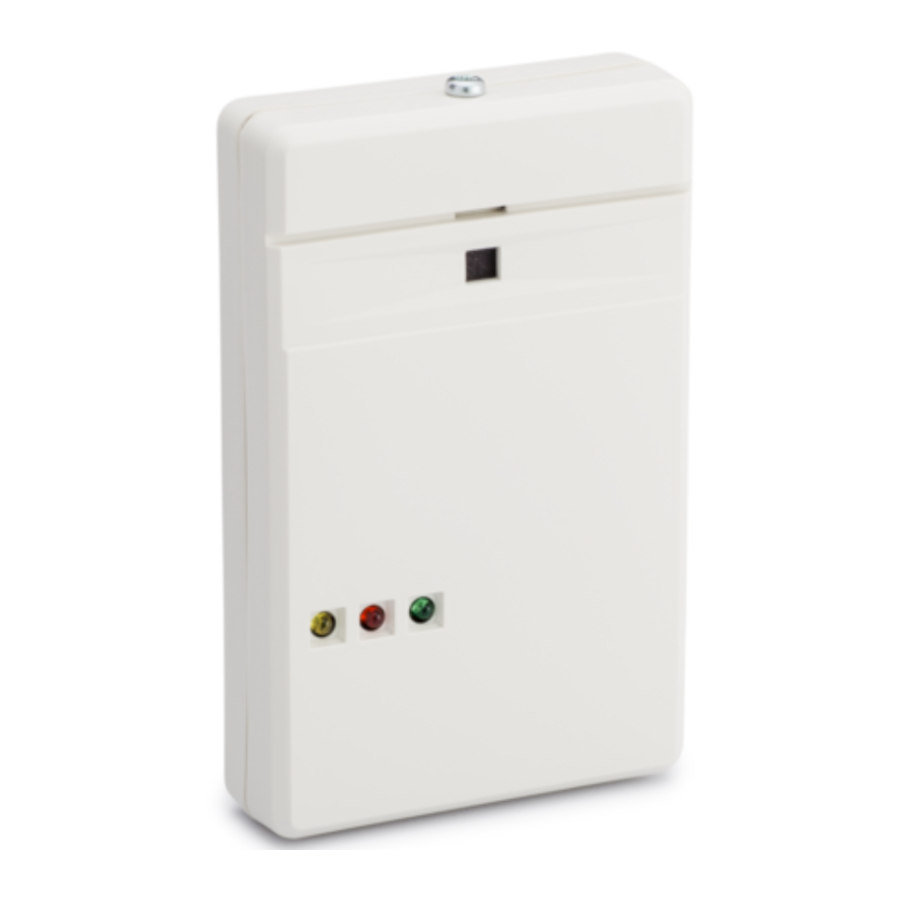

Honeywell FG-730 - Panduan Instalasi Detektor Pecah Kaca

PENDAHULUAN

FG-730 adalah detektor pecah kaca teknologi ganda yang menggunakan deteksi lentur dan diskriminasi audio untuk mendeteksi kaca pecah.
Teknologi lentur dan audio sensitif terhadap frekuensi yang berbeda. Teknologi lentur sensitif terhadap frekuensi ultra rendah, jenis yang dihasilkan oleh pukulan ke jendela kaca. Teknologi audio mendeteksi frekuensi kaca pecah.
Teknologi audio tetap mati hingga teknologi lentur mendeteksi pukulan ke kaca. Agar kondisi alarm terjadi, audio harus mendeteksi frekuensi kaca pecah dalam jangka waktu tertentu setelah lentur mendeteksi pukulan ke kaca. Karena kedua teknologi harus mendeteksi dan memverifikasi kerusakan kaca, alarm palsu hampir dihilangkan.

FITUR

• Teknologi lentur/audio ganda
• Operasi rendah 10 - 14 VDC
• Arus rendah 25 mA pada 12 VDC
• Tidak ada penyesuaian pada audio
• Penyesuaian pada deteksi lentur agar sesuai dengan karakteristik setiap lokasi

• Memori alarm
• LED indikator
• Relai alarm bentuk C yang diberi energi
• Perlindungan sirkuit
• Sakelar tamper penutup
• Sirkuit penolakan ledakan kebisingan
• Kekebalan RFI terdaftar UL

LOKASI PEMASANGAN

FG-730 dapat dipasang di dinding, di sudut, bahkan di langit-langit palsu atau gantung. Lihat panduan di bawah ini saat memilih lokasi pemasangan.

• Unit harus memiliki garis pandang langsung ke, dan pandangan yang jelas tentang, kaca yang dilindungi.
• Tempatkan FG-730 dalam jarak 30' (9 m) dari kaca yang akan dilindungi.
• Tirai, kerai, dan penutup jendela lainnya akan menyerap energi dari kaca pecah. Tirai tebal, misalnya, akan secara efektif menghalangi sinyal suara. Dalam kasus ini, pasang unit pada bingkai jendela di belakang penutup jendela, atau di atas jendela. Pastikan untuk menguji unit secara menyeluruh untuk deteksi yang tepat.
• Jangan memasang unit di depan saluran udara atau kipas angin paksa, atau dekat dengan bel berukuran 2" (5 cm) atau lebih besar diameternya.

PROSEDUR PEMASANGAN

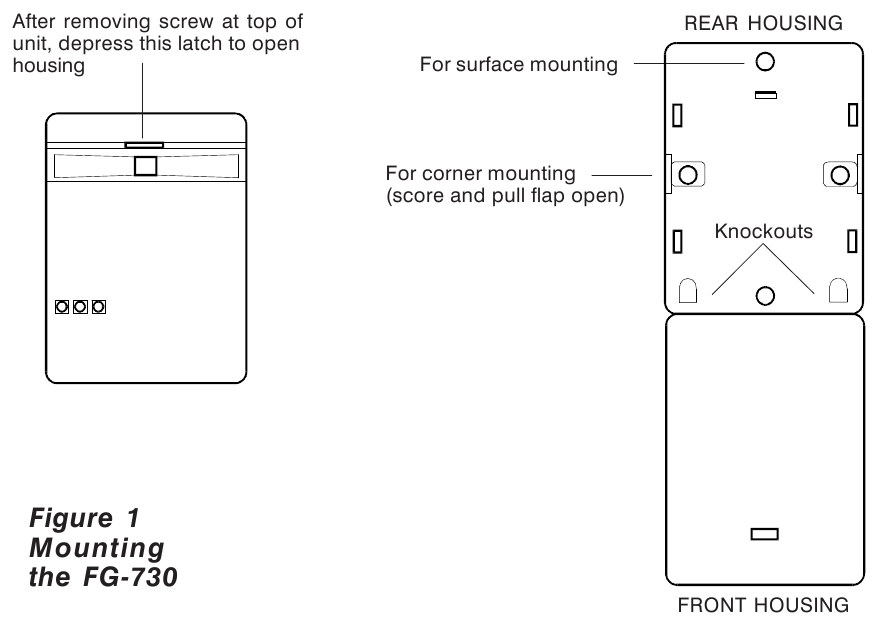

Orientasikan unit seperti yang ditunjukkan pada Gambar 1. Lepaskan sekrup yang terletak di bagian atasnya. Sambil menekan kait di dekat bagian atas unit, ayunkan penutup depan ke depan. Gunakan penutup belakang sebagai templat untuk menandai lubang untuk sekrup pemasangan dan kabel, lalu bor lubang.

• Catatan: Jika Anda berencana untuk memasang unit di sudut, lepaskan papan sirkuit cetak sebelum menandai dan mengebor lubang untuk sekrup pemasangan.
  Tarik kabel ke dalam unit melalui penutup belakang. Menggunakan dua sekrup pemasangan, pasang rumah belakang di lokasi yang diinginkan.

PENDAFTARAN

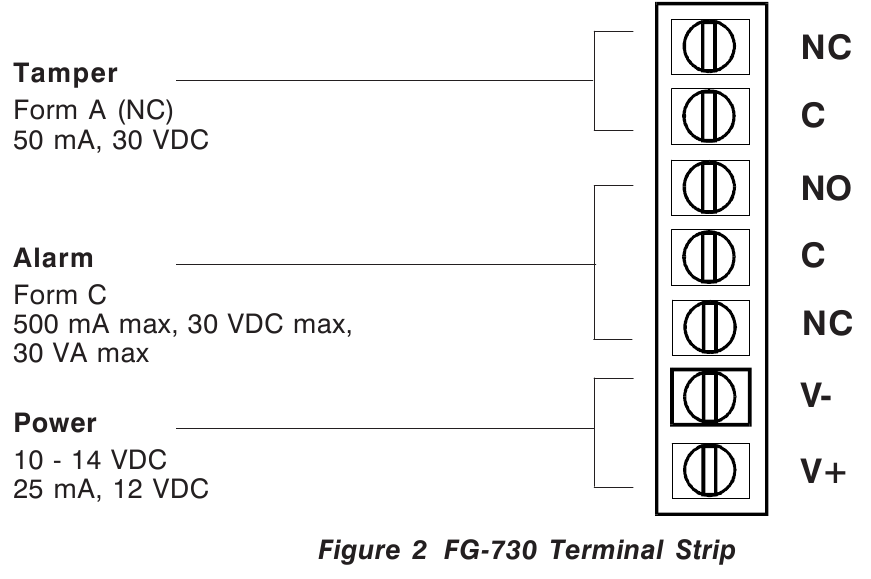

Dengan memperhatikan polaritas yang benar, hubungkan unit seperti yang ditunjukkan pada Gambar 2 (gunakan 22 hingga 14 AWG). Koneksi polaritas terbalik tidak akan merusak unit.

PENYESUAIAN LENTUR

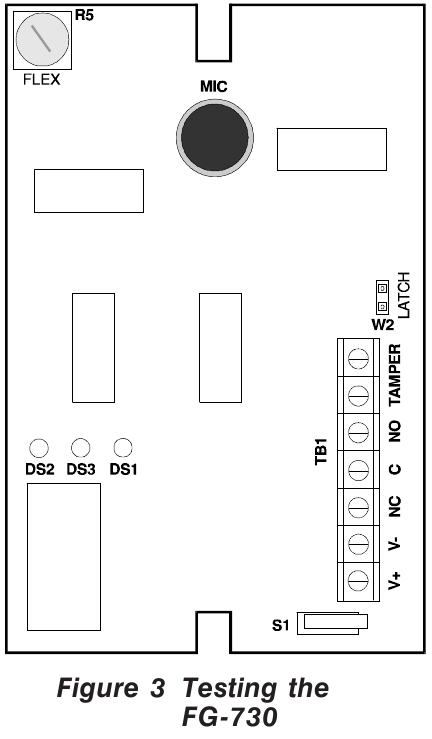

Untuk menyesuaikan teknologi lentur: Gunakan obeng untuk mengatur kontrol sensitivitas lentur (R5) pada MAKSIMUM dengan memutarnya sepenuhnya searah jarum jam. Lihat Gambar 3 di sisi belakang halaman ini.
Nyalakan sistem pemanas/AC apa pun di sekitarnya dan amati LED lentur kuning (DS2) selama kurang lebih satu menit. Kebisingan subsonik (tidak terdengar) yang berlebihan yang biasanya dihasilkan oleh sistem penanganan udara dapat menyebabkan LED lentur berkedip secara acak.
Jika berkedip secara acak, putar kontrol R5 berlawanan arah jarum jam hingga kedipan berhenti.

MENGUJI FG-730

Gunakan Simulator Pecah Kaca FG-701 untuk menguji detektor FG-730. FG700 juga dapat digunakan.
Aktifkan simulator dalam mode MANual di titik terjauh dari kaca yang akan dilindungi (maksimum 30'). Jika LED hijau (DS1) pada detektor berkedip, teknologi audio akan mendeteksi kaca pecah pada jarak tersebut.
Uji teknologi lentur dengan hati-hati memukul kaca dengan alat yang empuk. Jika LED kuning pada detektor berkedip, teknologi lentur akan cukup sensitif untuk mendeteksi pukulan ke kaca pada jarak tersebut.
Alihkan simulator FG-701 ke mode FLEX dan hasilkan sinyal lentur dengan hati-hati memukul kaca. Simulator akan secara otomatis menghasilkan semburan suara pecah kaca, dan LED merah (DS3) pada FG-730 harus menyala untuk menunjukkan kondisi alarm.
Lihat petunjuk pengoperasian FG-701 untuk informasi pengujian tambahan.

PENGUJIAN AKHIR

Untuk memastikan perlindungan maksimum terhadap alarm palsu, aktifkan perangkat apa pun di area tersebut yang dapat berputar secara otomatis: pompa, generator, unit pemanas/AC, dll. Jika perangkat yang berputar memicu alarm, pasang unit di lokasi yang berbeda.
Tidak perlu memindahkan detektor jika siklus hanya memicu teknologi lentur secara singkat (LED kuning berkedip).

MEMORI ALARM

FG-730 dilengkapi dengan sirkuit pengunci untuk LED alarm. Saat sirkuit pengunci diaktifkan, kondisi alarm akan membuat LED alarm merah pada unit terkunci. Fitur ini sangat membantu dalam menentukan unit mana yang berbunyi dalam instalasi multi-detektor.
Untuk mengaktifkan sirkuit pengunci, pasang jumper pada posisi W2 pada papan sirkuit cetak. Lihat Gambar 3. Untuk mengatur ulang LED alarm yang terkunci, lepaskan lalu pulihkan daya ke detektor.
Catatan: Sirkuit pengunci sama sekali tidak berpengaruh pada relai alarm. Relai alarm akan terus berfungsi seperti biasa.

SPESIFIKASI

Jangkauan:
FG-730 30' (9 m)

Relai alarm:
Bentuk C
Maks 500 mA
Maks 30 VDC

Sakelar tamper:
Bentuk A (NC)
50 mA, 30 VDC

Persyaratan daya:
10 - 14 VDC
25 mA, 12 VDC

Dimensi:
3.9" T x 2.4" L x 0.79" D
(98 mm x 61.5 mm x 20 mm)

Berat:
3 oz (85 g)

Suhu pengoperasian:
32 o F hingga 120 o F (0º C hingga 49º C
(Lingkungan penggunaan di dalam ruangan)

Jenis kaca:
Pelat 1/8", 3/16", dan 1/4";
1/4" dilaminasi, berkabel, dan diperkeras;
ukuran minimum 10-7/8" x 10-7/8",
panel tunggal

Persetujuan:
Terdaftar UL
CE

Untuk mendapatkan Deklarasi Kesesuaian kepatuhan UE yang berlaku untuk produk ini, silakan merujuk ke Situs Web kami, http://www.security.honeywell.com/hsce/international/index.html.
Untuk informasi tambahan mengenai kepatuhan produk ini terhadap persyaratan khusus UE, silakan hubungi:
Honeywell Security & Communications
Honeywell Security - Quality Assurance Dept. Newhouse Industrial Estate Motherwell Lanarkshire ML1 5SB
Skotlandia Inggris Raya
Tel: +44(0)1698 738200
Email: UK64Sales@Honeywell.com

CATATAN: FG-730 harus diuji setidaknya sekali setiap tahun untuk memastikan pengoperasian yang benar.

FG-730 harus dihubungkan ke catu daya terdaftar UL atau unit kontrol terdaftar UL yang mampu menyediakan minimal empat jam daya siaga.
