Honeywell FG-730 - Navodila za namestitev detektorja razbitja stekla

UVOD

FG-730 je dvojna tehnologija detektorja razbitja stekla, ki uporablja zaznavanje upogiba in zvočno diskriminacijo za zaznavanje razbitja stekla.
Tehnologiji upogiba in zvoka sta občutljivi na različne frekvence. Tehnologija upogiba je občutljiva na ultra nizke frekvence, kot so tiste, ki nastanejo ob udarcu v stekleno okno. Zvočna tehnologija zaznava frekvenco razbitja stekla.
Zvočna tehnologija ostane izklopljena, dokler tehnologija upogiba ne zazna udarca v steklo. Da bi prišlo do alarma, mora zvok zaznati frekvenco razbitja stekla v določenem časovnem oknu po tem, ko upogib zazna udarec v steklo. Ker morata obe tehnologiji zaznati in preveriti razbitje stekla, je lažnih alarmov praktično ni.

LASTNOSTI

• Dvojna tehnologija upogiba/zvoka
• Nizka napetost 10 - 14 VDC
• Nizka poraba toka 25 mA pri 12 VDC
• Brez nastavitve zvoka
• Nastavitev zaznavanja upogiba za prilagoditev značilnostim vsake lokacije

• Pomnilnik alarma
• Indikatorske LED diode
• Energiziran alarmni rele obrazca C
• Zaščita vezja
• Stikalo za zaščito pred nepooblaščenim odpiranjem pokrova
• Vezje za zavračanje šumov
• RFI imunost, seznam UL

LOKACIJA NAMESTITVE

FG-730 se lahko namesti na stene, v vogale, celo na spuščene ali viseče strope. Pri izbiri lokacije namestitve upoštevajte spodnje smernice.

• Enota mora imeti neposredno vidljivost in jasen pogled na zaščiteno steklo.
• FG-730 namestite znotraj 30' (9 m) od stekla, ki ga želite zaščititi.
• Zavese, žaluzije in druge okenske obloge bodo absorbirale energijo razbitega stekla. Težke zavese bodo na primer učinkovito blokirale zvočni signal. V teh primerih namestite enoto na okenski okvir za okensko oblogo ali nad okno. Poskrbite, da boste enoto temeljito preizkusili za pravilno zaznavanje.
• Ne nameščajte enote pred zračnike ali ventilatorje s prisilnim zrakom ali blizu zvoncev s premerom 2" (5 cm) ali več.

POSTOPEK NAMESTITVE

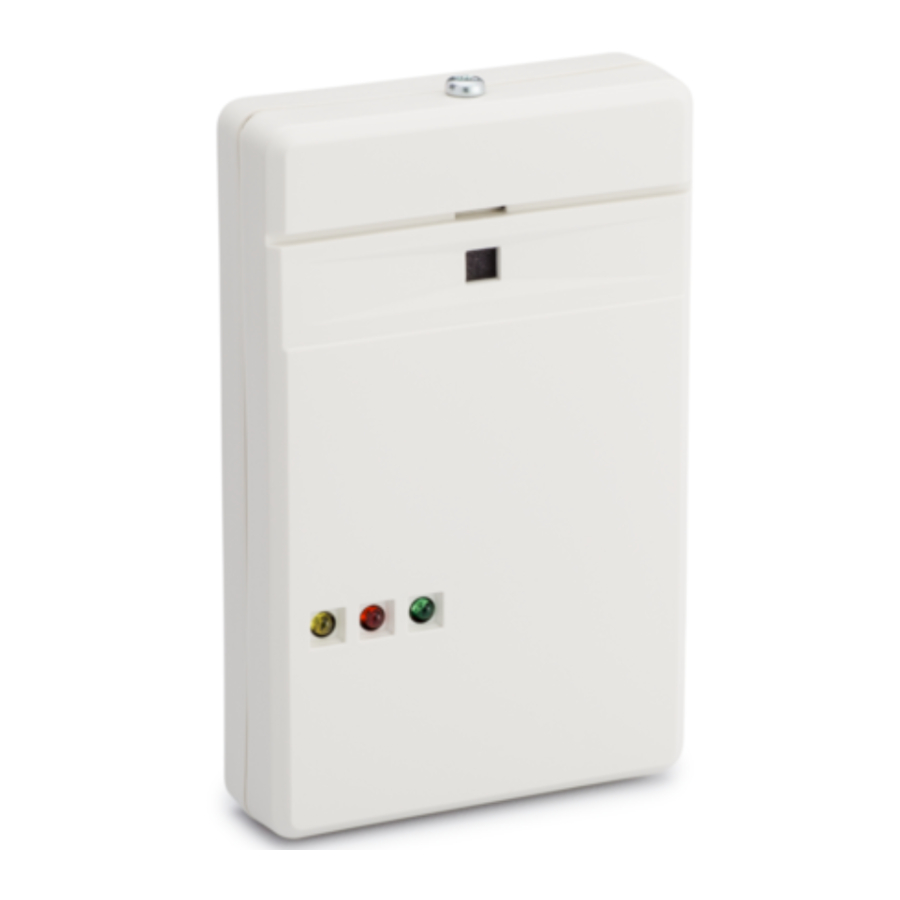

Enoto usmerite, kot je prikazano na sliki 1. Odstranite vijak, ki se nahaja na vrhu. Medtem ko pritiskate zapah blizu vrha enote, zasukajte sprednji pokrov naprej. Uporabite zadnji pokrov kot šablono za označevanje lukenj za pritrdilne vijake in ožičenje, nato izvrtajte luknje.

• Opomba: Če nameravate enoto namestiti v vogal, odstranite tiskano vezje pred označevanjem in vrtanjem lukenj za pritrdilne vijake.
  Potegnite ožičenje v enoto skozi zadnji pokrov. Z dvema pritrdilnima vijakoma pritrdite zadnje ohišje na želeno mesto.

OŽIČENJE

Ob upoštevanju pravilne polarnosti ožičite enoto, kot je prikazano na sliki 2 (uporabite 22 do 14 AWG). Priključki z obrnjeno polarnostjo ne bodo poškodovali enote.

NASTAVITEV UPOGIBA

Za nastavitev tehnologije upogiba: Uporabite izvijač, da nastavite nadzor občutljivosti upogiba (R5) na NAJVEČJO vrednost tako, da ga obrnete do konca v smeri urinega kazalca. Glejte sliko 3 na hrbtni strani te strani.
Vklopite kateri koli sistem ogrevanja/klimatizacije v bližini in opazujte rumeno LED diodo upogiba (DS2) približno eno minuto. Prekomerni podzvočni (neslišni) hrup, ki ga običajno proizvajajo sistemi za obdelavo zraka, lahko povzroči naključno utripanje LED diode upogiba.
Če naključno utripa, obrnite nadzor R5 v nasprotni smeri urinega kazalca, dokler utripanje ne preneha.

PREIZKUŠANJE FG-730

Za preizkušanje detektorja FG-730 uporabite simulator razbitja stekla FG-701. Uporabite lahko tudi FG700.
Aktivirajte simulator v ročnem načinu (MANual mode) na najbolj oddaljeni točki stekla, ki ga želite zaščititi (največ 30'). Če zelena LED dioda (DS1) na detektorju utripa, bo zvočna tehnologija zaznala razbitje stekla na tej razdalji.
Preizkusite tehnologijo upogiba tako, da previdno udarite po steklu z oblazinjenim orodjem. Če rumena LED dioda na detektorju utripa, bo tehnologija upogiba dovolj občutljiva, da bo zaznala udarec v steklo na tej razdalji.
Preklopite simulator FG-701 v način FLEX in ustvarite signal upogiba tako, da previdno udarite po steklu. Simulator bo samodejno ustvaril izbruh zvoka razbitja stekla in rdeča LED dioda (DS3) na FG-730 bi morala zasvetiti, kar pomeni alarmno stanje.
Za dodatne informacije o testiranju glejte navodila za uporabo FG-701.

KONČNO PREIZKUŠANJE

Da bi zagotovili največjo zaščito pred lažnimi alarmi, aktivirajte katero koli napravo na območju, ki se lahko samodejno vklaplja: črpalke, generatorji, ogrevalne/klimatske naprave itd. Če naprave, ki se vklapljajo, sprožijo alarm, namestite enoto na drugo mesto.
Ni vam treba premakniti detektorja, če vklop samo na kratko sproži tehnologijo upogiba (rumena LED dioda utripa).

POMNILNIK ALARMA

FG-730 je opremljen z zaskočnim vezjem za alarmno LED diodo. Ko je zaskočno vezje aktivirano, bo alarmno stanje povzročilo, da se rdeča alarmna LED dioda na enotah zasveti. Ta funkcija je še posebej uporabna pri ugotavljanju, katera enota je sprožila alarm pri namestitvi več detektorjev.
Za aktiviranje zaskočnega vezja namestite mostiček na položaj W2 na tiskanem vezju. Glejte sliko 3. Za ponastavitev zaskočene alarmne LED diode odstranite in nato obnovite napajanje detektorja.
Opomba: Zaskočno vezje nima popolnoma nobenega vpliva na alarmni rele. Alarmni rele bo še naprej deloval kot običajno.

SPECIFIKACIJE

Doseg:
FG-730 30' (9 m)

Alarmni rele:
Obrazec C
500 mA maks.
30 VDC maks.

Stikalo za zaščito pred nepooblaščenim odpiranjem:
Obrazec A (NC)
50 mA, 30 VDC

Zahteve glede napajanja:
10 - 14 VDC
25 mA, 12 VDC

Dimenzije:
3,9" V x 2,4" Š x 0,79" G
(98 mm x 61,5 mm x 20 mm)

Teža:
3 oz (85 g)

Delovna temperatura:
32 o F do 120 o F (0º C do 49º C
(Okolje za notranjo uporabo)

Vrste stekla:
1/8", 3/16" in 1/4" plošča;
1/4" laminirano, žično in kaljeno;
najmanjša velikost 10-7/8" x 10-7/8",
enojna plošča

Odobritve:
Seznam UL
CE

Za pridobitev veljavnih izjav o skladnosti EU za ta izdelek obiščite našo spletno stran: http://www.security.honeywell.com/hsce/international/index.html.
Za vse dodatne informacije v zvezi s skladnostjo tega izdelka s katerimi koli posebnimi zahtevami EU se obrnite na:
Honeywell Security & Communications
Honeywell Security - Quality Assurance Dept. Newhouse Industrial Estate Motherwell Lanarkshire ML1 5SB
Scotland United Kingdom
Tel: +44(0)1698 738200
Email: UK64Sales@Honeywell.com

OPOMBA: FG-730 je treba preizkusiti vsaj enkrat na leto, da se zagotovi pravilno delovanje.

FG-730 mora biti priključen na napajalnik s seznama UL ali krmilno enoto s seznama UL, ki lahko zagotavlja najmanj štiri ure pripravljenosti.
