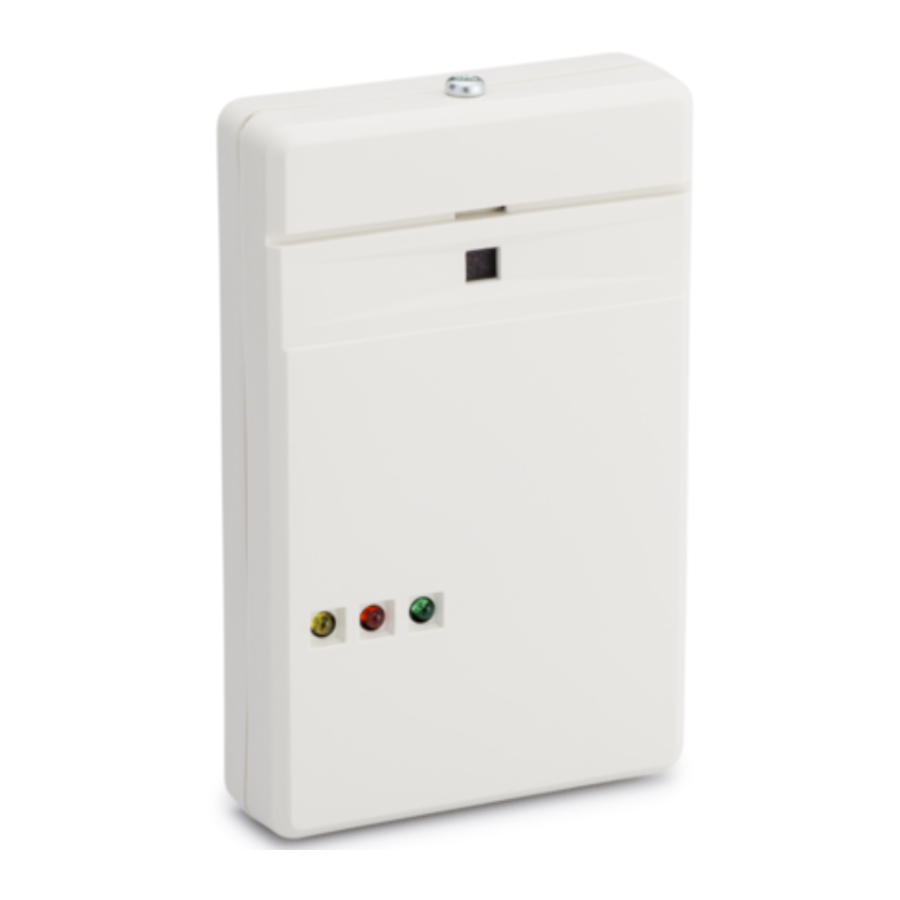

Ilustracija Honeywell FG-730 detektora loma stakla

UVOD

FG-730 je dualna tehnologija detektora loma stakla koji koristi detekciju savijanja i audio diskriminaciju za otkrivanje loma stakla.
Tehnologije savijanja i zvuka osjetljive su na različite frekvencije. Tehnologija savijanja osjetljiva je na ultra niske frekvencije, vrstu koju stvara udarac u stakleni prozor. Audio tehnologija detektira frekvenciju loma stakla.
Audio tehnologija ostaje isključena dok tehnologija savijanja ne detektira udarac u staklo. Da bi se dogodilo alarmno stanje, zvuk mora detektirati frekvenciju loma stakla unutar definiranog vremenskog okvira nakon što savijanje detektira udarac u staklo. Budući da obje tehnologije moraju otkriti i potvrditi lom stakla, lažni alarmi su praktički eliminirani.

ZNAČAJKE

Dualna flex/audio tehnologija
Niski rad od 10 - 14 V istosmjerne struje
Niska potrošnja struje od 25 mA pri 12 V istosmjerne struje
Nema podešavanja na zvuku
Podešavanje detekcije savijanja kako bi odgovaralo karakteristikama svake lokacije

Memorija alarma
Indikatorske LED diode
Pobuđeni relej alarma oblika C
Zaštita strujnog kruga
Prekidač za zaštitu od neovlaštenog otvaranja poklopca
Krug za odbijanje rafala buke
RFI otpornost s UL certifikatom

MJESTO MONTAŽE

FG-730 se može montirati na zidove, u kutove, čak i na spuštene ili spuštene stropove. Prilikom odabira mjesta montaže pogledajte smjernice u nastavku.

Jedinica mora imati izravnu liniju pogleda na zaštićeno staklo i jasan pogled na njega.
Postavite FG-730 unutar 30 stopa (9 m) od stakla koje se štiti.
Zavjese, rolete i druge obloge prozora apsorbirat će energiju od loma stakla. Teške zavjese, na primjer, učinkovito će blokirati zvučni signal. U tim slučajevima montirajte jedinicu na okvir prozora iza obloge prozora ili iznad prozora. Obavezno temeljito testirajte jedinicu za pravilnu detekciju.
Nemojte montirati jedinicu ispred zračnih kanala ili ventilatora s prisilnim zrakom, niti blizu zvona promjera 2" (5 cm) ili većeg.

POSTUPAK MONTAŽE

Orijentirajte jedinicu kao što je prikazano na slici 1. Uklonite vijak koji se nalazi na vrhu. Dok pritiskate zasun blizu vrha jedinice, zakrenite prednji poklopac prema naprijed. Upotrijebite stražnji poklopac kao predložak za označavanje rupa za vijke za montažu i ožičenje, a zatim izbušite rupe.

Napomena: Ako planirate montirati jedinicu u kut, uklonite tiskanu ploču prije označavanja i bušenja rupa za vijke za montažu.
Provucite ožičenje u jedinicu kroz stražnji poklopac. Pomoću dva vijka za montažu montirajte stražnje kućište na željeno mjesto.

OŽIČENJE

Pazeći na ispravan polaritet, ožičite jedinicu kao što je prikazano na slici 2 (koristite 22 do 14 AWG). Spajanje obrnutog polariteta neće oštetiti jedinicu.

PODEŠAVANJE SAVIJANJA

Za podešavanje tehnologije savijanja: upotrijebite odvijač za postavljanje kontrole osjetljivosti savijanja (R5) na MAKSIMUM okretanjem do kraja u smjeru kazaljke na satu. Pogledajte sliku 3 na poleđini ove stranice.
Uključite bilo koji sustav grijanja/klimatizacije u blizini i promatrajte žutu LED diodu savijanja (DS2) približno jednu minutu. Pretjerana podzvučna (nečujna) buka koju obično proizvode sustavi za obradu zraka može uzrokovati nasumično treperenje LED diode savijanja.
Ako nasumično treperi, okrenite kontrolu R5 u smjeru suprotnom od kazaljke na satu samo dok treperenje ne prestane.

TESTIRANJE FG-730

Upotrijebite FG-701 simulator loma stakla za testiranje FG-730 detektora. Može se koristiti i FG700.
Aktivirajte simulator u MANualnom načinu rada na najudaljenijoj točki stakla koje se štiti (najviše 30'). Ako zelena LED dioda (DS1) na detektoru treperi, audio tehnologija će otkriti lom stakla na toj udaljenosti.
Testirajte tehnologiju savijanja pažljivim udaranjem stakla jastučićem. Ako žuta LED dioda na detektoru treperi, tehnologija savijanja bit će dovoljno osjetljiva da detektira udarac u staklo na toj udaljenosti.
Prebacite FG-701 simulator u FLEX način rada i generirajte signal savijanja pažljivim udaranjem stakla. Simulator će automatski generirati rafal zvuka loma stakla, a crvena LED dioda (DS3) na FG-730 trebala bi se upaliti kako bi označila alarmno stanje.
Za dodatne informacije o testiranju pogledajte upute za uporabu FG-701.

ZAVRŠNO TESTIRANJE

Kako biste osigurali maksimalnu zaštitu od lažnih alarma, aktivirajte bilo koji uređaj u području koji se može automatski uključivati: pumpe, generatori, jedinice za grijanje/klimatizaciju itd. Ako uređaji s ciklusom pokreću alarm, montirajte jedinicu na drugo mjesto.
Nema potrebe za premještanjem detektora ako ciklus samo nakratko pokrene tehnologiju savijanja (žuta LED dioda treperi).

MEMORIJA ALARMA

FG-730 je opremljen sklopom za zadržavanje za LED diodu alarma. Kada je sklop za zadržavanje aktiviran, alarmno stanje će uzrokovati da se crvena LED dioda alarma na jedinicama uključi. Ova je značajka posebno korisna u određivanju koja je jedinica alarmirala u instalaciji s više detektora.
Za aktiviranje sklopa za zadržavanje, postavite kratkospojnik na položaj W2 na tiskanoj ploči. Pogledajte sliku 3. Za resetiranje zaključane LED diode alarma, isključite, a zatim ponovno uključite napajanje detektora.
Napomena: Sklop za zadržavanje nema apsolutno nikakav učinak na relej alarma. Relej alarma nastavit će funkcionirati normalno.

SPECIFIKACIJE

Domet:
FG-730 30' (9 m)

Relej alarma:
Oblik C
500 mA maks.
30 V istosmjerne struje maks.

Prekidač za zaštitu od neovlaštenog otvaranja:
Oblik A (NC)
50 mA, 30 V istosmjerne struje

Zahtjevi za napajanjem:
10 - 14 V istosmjerne struje
25 mA, 12 V istosmjerne struje

Dimenzije:
3,9" V x 2,4" Š x 0,79" D
(98 mm x 61,5 mm x 20 mm)

Težina:
3 oz (85 g)

Radna temperatura:
32 o F do 120 o F (0º C do 49º C
(Okruženje za unutarnju upotrebu)

Vrste stakla:
1/8", 3/16" i 1/4" ploča;
1/4" laminirano, žičano i kaljeno;
minimalna veličina 10-7/8" x 10-7/8",
jednostruko staklo

Odobrenja:
UL certifikat
CE

Za dobivanje primjenjivih EU izjava o sukladnosti za ovaj proizvod, pogledajte našu web stranicu, http://www.security.honeywell.com/hsce/international/index.html.
Za sve dodatne informacije u vezi sa sukladnošću ovog proizvoda s bilo kojim specifičnim zahtjevima EU, obratite se na:
Honeywell Security & Communications
Honeywell Security - Quality Assurance Dept. Newhouse Industrial Estate Motherwell Lanarkshire ML1 5SB
Škotska Ujedinjeno Kraljevstvo
Tel: +44(0)1698 738200
E-pošta: UK64Sales@Honeywell.com

NAPOMENA: FG-730 treba testirati barem jednom godišnje kako bi se osigurao ispravan rad.

FG-730 mora biti spojen na napajanje s UL certifikatom ili upravljačku jedinicu s UL certifikatom koja može osigurati najmanje četiri sata pričuvnog napajanja.

VAŽNA OBAVIJEST
Svi FlexGuard^® Detektori loma stakla
Zbog varijacija akustike u različitim okruženjima (tj. jedinice za montažu na strop, velike otvorene prostorije, mekana okruženja), sve se jedinice moraju testirati s FG-701 simulatorom loma stakla. Nijedna jedinica se ne smije montirati izvan efektivnog dometa simulatora.
