Honeywell FG-730 - Mwongozo wa Usakinishaji wa Kigunduzi cha Kuvunjika kwa Kioo

UTANGULIZI

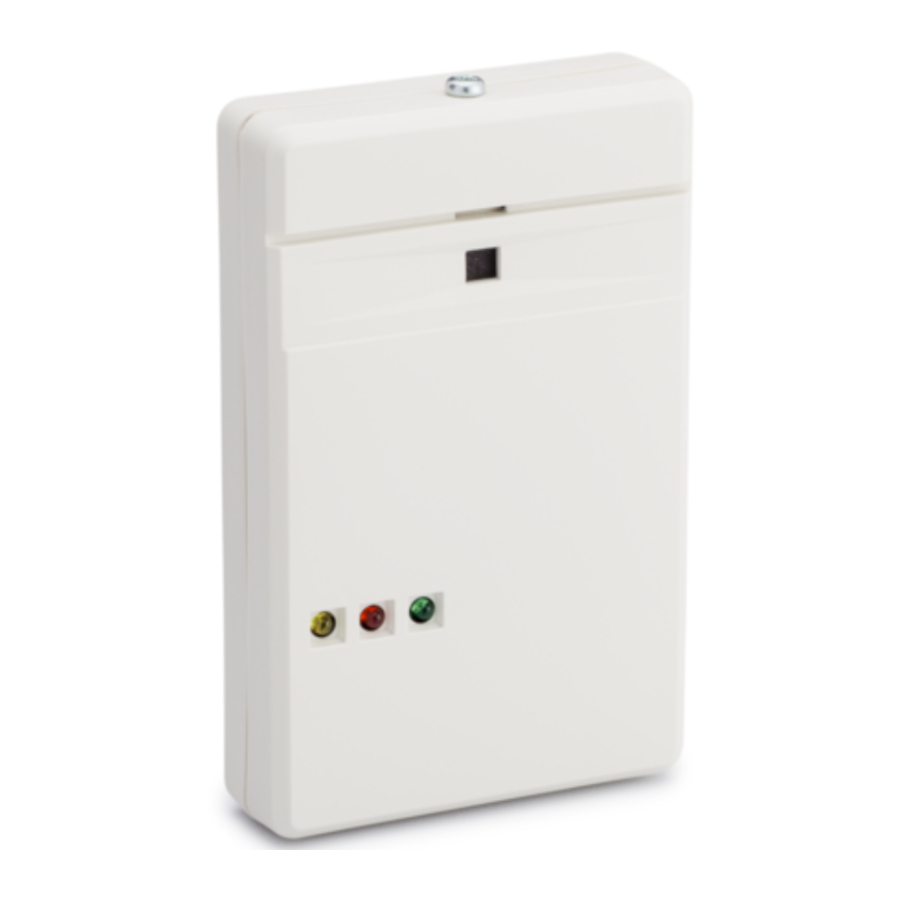

FG-730 ni kigunduzi cha kuvunjika kwa kioo cha teknolojia mbili ambacho hutumia ugunduzi wa kunyumbulika na ubaguzi wa sauti kugundua kuvunjika kwa kioo.
Teknolojia za kunyumbulika na sauti zina hisia tofauti kwa masafa tofauti. Teknolojia ya kunyumbulika ina hisia kwa masafa ya chini sana, aina inayotokana na pigo kwenye dirisha la kioo. Teknolojia ya sauti hugundua masafa ya kuvunjika kwa kioo.
Teknolojia ya sauti inabaki imezimwa hadi teknolojia ya kunyumbulika itakapogundua pigo kwenye kioo. Ili hali ya kengele itokee, sauti lazima igundue masafa ya kuvunjika kwa kioo ndani ya dirisha la muda lililofafanuliwa baada ya kunyumbulika kugundua pigo kwenye kioo. Kwa sababu teknolojia zote mbili lazima zigundue na kuthibitisha kuvunjika kwa kioo, kengele za uwongo huondolewa kabisa.

SIFA

• Teknolojia mbili ya kunyumbulika/sauti
• Uendeshaji wa chini wa 10 - 14 VDC
• Mchoro wa sasa wa chini wa 25 mA kwa 12 VDC
• Hakuna marekebisho kwenye sauti
• Marekebisho kwenye ugunduzi wa kunyumbulika ili kutoshea sifa za kila eneo

• Kumbukumbu ya kengele
• LED za kiashiria
• Relay ya kengele ya fomu C iliyoamilishwa
• Ulinzi wa mzunguko
• Swichi ya kuzuia kuchezewa kwa kifuniko
• Mzunguko wa kukataa mlipuko wa kelele
• Kinga ya RFI iliyoorodheshwa na UL

ENEO LA KUWEKA

FG-730 inaweza kuwekwa kwenye kuta, kwenye pembe, hata kwenye dari bandia au zilizosimamishwa. Rejelea miongozo iliyo hapa chini wakati wa kuchagua eneo la kuweka.

• Kitengo lazima kiwe na mstari wa moja kwa moja wa kuona, na mwonekano wazi wa kioo kilicholindwa.
• Tafuta FG-730 ndani ya 30' (9 m) ya kioo cha kulindwa.
• Mapazia, vipofu, na vifuniko vingine vya dirisha vitachukua nishati kutoka kwa kuvunjika kwa kioo. Mapazia mazito, kwa mfano, yatazuia kwa ufanisi ishara ya sauti. Katika kesi hizi, weka kitengo kwenye fremu ya dirisha nyuma ya kifuniko cha dirisha, au juu ya dirisha. Hakikisha unajaribu kitengo vizuri kwa ugunduzi sahihi.
• Usiweke kitengo mbele ya ducts za hewa au feni za kulazimisha hewa, au karibu na kengele zenye kipimo cha 2" (5 cm) au zaidi kwa kipenyo.

UTARATIBU WA KUWEKA

Elekeza kitengo kama inavyoonyeshwa kwenye Mchoro 1. Ondoa screw iliyo juu yake. Wakati unashinikiza latch karibu na sehemu ya juu ya kitengo, swing kifuniko cha mbele mbele. Tumia kifuniko cha nyuma kama kiolezo cha kuweka alama kwenye mashimo ya screws za kupachika na wiring, kisha chimba mashimo.

• Kumbuka: Ikiwa unapanga kuweka kitengo kwenye kona, ondoa bodi ya mzunguko iliyochapishwa kabla ya kuweka alama na kuchimba mashimo ya screws za kupachika.
  Vuta wiring ndani ya kitengo kupitia kifuniko cha nyuma. Kwa kutumia screws mbili za kupachika, weka nyumba ya nyuma kwenye eneo unalotaka.

WIRING

Ukizingatia polarity sahihi, waya kitengo kama inavyoonyeshwa kwenye Mchoro 2 (tumia 22 hadi 14 AWG). Miunganisho ya polarity iliyo kinyume haitaharibu kitengo.

MAREKEBISHO YA KUNYUMBULIKA

Ili kurekebisha teknolojia ya kunyumbulika: Tumia screwdriver kuweka udhibiti wa unyeti wa kunyumbulika (R5) kwa MAXIMUM kwa kuigeuza njia yote kwa saa. Rejelea Mchoro 3 upande wa nyuma wa ukurasa huu.
Washa mfumo wowote wa kupasha joto/hali ya hewa karibu na uangalie LED ya manjano ya kunyumbulika (DS2) kwa takriban dakika moja. Kelele nyingi za subsonic (zisizosikika) ambazo kwa kawaida hutolewa na mifumo ya kushughulikia hewa zinaweza kusababisha LED ya kunyumbulika kuwaka bila mpangilio.
Ikiwa inawaka bila mpangilio, geuza udhibiti wa R5 kinyume na saa hadi kuwaka kusimame.

KUJARIBU FG-730

Tumia Simulator ya Kuvunjika kwa Kioo ya FG-701 kujaribu kigunduzi cha FG-730. FG700 pia inaweza kutumika.
Washa simulator katika hali ya MAN (Mwongozo) kwenye sehemu ya mbali zaidi ya kioo cha kulindwa (kiwango cha juu cha 30'). Ikiwa LED ya kijani (DS1) kwenye kigunduzi inawaka, teknolojia ya sauti itagundua kuvunjika kwa kioo kwa umbali huo.
Jaribu teknolojia ya kunyumbulika kwa kupiga kioo kwa uangalifu na zana iliyolindwa. Ikiwa LED ya manjano kwenye kigunduzi inawaka, teknolojia ya kunyumbulika itakuwa nyeti vya kutosha kugundua pigo kwenye kioo kwa umbali huo.
Badilisha simulator ya FG-701 hadi hali ya FLEX na utengeneze ishara ya kunyumbulika kwa kupiga kioo kwa uangalifu. Simulator itazalisha moja kwa moja mlipuko wa sauti ya kuvunjika kwa kioo, na LED nyekundu (DS3) kwenye FG-730 inapaswa kuwaka ili kuonyesha hali ya kengele.
Angalia maagizo ya uendeshaji ya FG-701 kwa maelezo ya ziada ya majaribio.

MAJARIBIO YA MWISHO

Ili kuhakikisha ulinzi wa hali ya juu dhidi ya kengele za uwongo, washa kifaa chochote katika eneo ambalo linaweza kuzunguka kiotomatiki: pampu, jenereta, vitengo vya kupasha joto/hali ya hewa, n.k. Ikiwa vifaa vya mzunguko vinasababisha kengele, weka kitengo katika eneo tofauti.
Hakuna haja ya kuhamisha kigunduzi ikiwa mzunguko unasababisha tu teknolojia ya kunyumbulika kwa muda mfupi (LED ya manjano inawaka).

KUMBUKUMBU YA KENGELE

FG-730 ina vifaa vya mzunguko wa kufunga kwa LED ya kengele. Wakati mzunguko wa kufunga unaamilishwa, hali ya kengele itafanya LED nyekundu ya kengele kwenye vitengo ifunge. Kipengele hiki kinasaidia sana katika kuamua ni kitengo gani kilitoa kengele katika usakinishaji wa kigunduzi nyingi.
Ili kuamilisha mzunguko wa kufunga, sakinisha jumper kwenye nafasi ya W2 kwenye bodi ya mzunguko iliyochapishwa. Rejelea Mchoro 3. Ili kuweka upya LED ya kengele iliyofungwa, ondoa kisha urejeshe nguvu kwenye kigunduzi.
Kumbuka: Mzunguko wa kufunga hauna athari kabisa kwenye relay ya kengele. Relay ya kengele itaendelea kufanya kazi kama kawaida.

MAELEZO

Umbali:
FG-730 30' (9 m)

Relay ya kengele:
Fomu C
Upeo wa 500 mA
Upeo wa 30 VDC

Swichi ya kuzuia kuchezewa:
Fomu A (NC)
50 mA, 30 VDC

Mahitaji ya nguvu:
10 - 14 VDC
25 mA, 12 VDC

Vipimo:
3.9" H x 2.4" W x 0.79" D
(98 mm x 61.5 mm x 20 mm)

Uzito:
3 oz (85 g)

Joto la uendeshaji:
32 o F hadi 120 o F (0º C hadi 49º C
(Mazingira ya matumizi ya ndani)

Aina za kioo:
Sahani ya 1/8", 3/16", na 1/4";
1/4" iliyolaminishwa, yenye waya, na iliyokasirishwa;
ukubwa wa chini 10-7/8" x 10-7/8",
pane moja

Idhini:
Imeorodheshwa na UL
CE

Ili kupata Tamko la Uzingatiaji la EU linalotumika kwa bidhaa hii, tafadhali rejelea Tovuti yetu, http://www.security.honeywell.com/hsce/international/index.html.
Kwa maelezo yoyote ya ziada kuhusu uzingatiaji wa bidhaa hii kwa mahitaji yoyote maalum ya EU, tafadhali wasiliana na:
Honeywell Security & Communications
Honeywell Security - Quality Assurance Dept. Newhouse Industrial Estate Motherwell Lanarkshire ML1 5SB
Scotland United Kingdom
Simu: +44(0)1698 738200
Barua pepe: UK64Sales@Honeywell.com

KUMBUKA: FG-730 inapaswa kujaribiwa angalau mara moja kila mwaka ili kuhakikisha uendeshaji sahihi.

FG-730 lazima iunganishwe na usambazaji wa umeme uliyoorodheshwa na UL au kitengo cha udhibiti kilichoorodheshwa na UL kinachoweza kutoa kiwango cha chini cha saa nne za nguvu ya kusubiri.
