Honeywell FG-730 - Manual de instalare a detectorului de spargere a geamului

INTRODUCERE

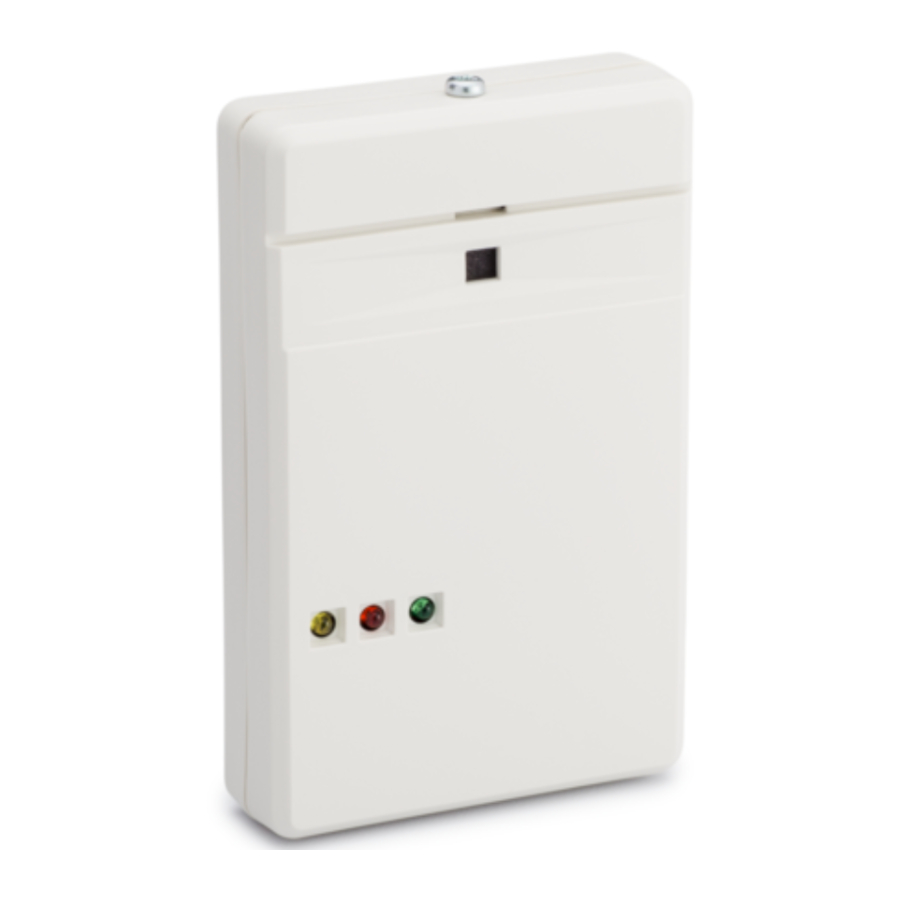

FG-730 este un detector de spargere a geamului cu tehnologie duală care utilizează detectarea flexiunii și discriminarea audio pentru a detecta spargerea geamului.
Tehnologiile de flexiune și audio sunt sensibile la frecvențe diferite. Tehnologia de flexiune este sensibilă la frecvențe ultra-joase, tipul generat de o lovitură asupra unei ferestre de sticlă. Tehnologia audio detectează frecvența spargerii geamului.
Tehnologia audio rămâne oprită până când tehnologia de flexiune detectează o lovitură asupra geamului. Pentru ca o condiție de alarmă să apară, sunetul trebuie să detecteze frecvența spargerii geamului într-o fereastră de timp definită după ce flexiunea detectează o lovitură asupra geamului. Deoarece ambele tehnologii trebuie să detecteze și să verifice spargerea geamului, alarmele false sunt practic eliminate.

CARACTERISTICI

• Tehnologie duală flexiune/audio
• Funcționare joasă 10 - 14 VDC
• Consum redus de curent de 25 mA la 12 VDC
• Fără ajustare pe audio
• Ajustare pe detectarea flexiunii pentru a se potrivi caracteristicilor fiecărei locații

• Memorie de alarmă
• LED-uri indicatoare
• Releu de alarmă de forma C energizat
• Protecție circuit
• Comutator de manipulare a capacului
• Circuit de respingere a rafalelor de zgomot
• Imunitate RFI listată UL

LOCAȚIA DE MONTARE

FG-730 poate fi montat pe pereți, în colțuri, chiar și pe tavane false sau suspendate. Consultați instrucțiunile de mai jos atunci când selectați o locație de montare.

• Unitatea trebuie să aibă o linie de vizibilitate directă către și o vedere clară a sticlei protejate.
• Localizați FG-730 la o distanță de 30' (9 m) de sticla care trebuie protejată.
• Perdelele, jaluzelele și alte acoperiri de ferestre vor absorbi energia de la spargerea sticlei. Perdelele groase, de exemplu, vor bloca efectiv semnalul sonor. În aceste cazuri, montați unitatea pe cadrul ferestrei în spatele acoperirii ferestrei sau deasupra ferestrei. Asigurați-vă că testați temeinic unitatea pentru o detectare adecvată.
• Nu montați unitatea în fața conductelor de aer sau a ventilatoarelor cu aer forțat sau aproape de clopote cu diametrul de 2" (5 cm) sau mai mare.

PROCEDURA DE MONTARE

Orientați unitatea așa cum se arată în Figura 1. Scoateți șurubul situat în partea de sus. În timp ce apăsați zăvorul de lângă partea superioară a unității, rotiți capacul frontal înainte. Utilizați capacul din spate ca șablon pentru a marca găurile pentru șuruburile de montare și cabluri, apoi găuriți găurile.

• Notă: Dacă intenționați să montați unitatea în colț, scoateți placa de circuit imprimat înainte de a marca și găuri găurile pentru șuruburile de montare.
  Trageți cablurile în unitate prin capacul din spate. Folosind cele două șuruburi de montare, montați carcasa din spate în locația dorită.

CABLARE

Respectând polaritatea corectă, cablați unitatea așa cum se arată în Figura 2 (utilizați 22 până la 14 AWG). Conexiunile cu polaritate inversă nu vor deteriora unitatea.

REGLAREA FLEXIUNII

Pentru a regla tehnologia de flexiune: Utilizați o șurubelniță pentru a seta controlul sensibilității la flexiune (R5) la MAXIMUM, rotindu-l complet în sensul acelor de ceasornic. Consultați Figura 3 de pe partea din spate a acestei pagini.
Porniți orice sistem de încălzire/aer condiționat din apropiere și observați LED-ul galben de flexiune (DS2) timp de aproximativ un minut. Zgomotul subsonic excesiv (inauzibil) produs de obicei de sistemele de tratare a aerului poate face ca LED-ul de flexiune să clipească aleatoriu.
Dacă clipește aleatoriu, rotiți controlul R5 în sens invers acelor de ceasornic, până când clipirea se oprește.

TESTAREA FG-730

Utilizați simulatorul de spargere a geamului FG-701 pentru a testa detectorul FG-730. FG700 poate fi, de asemenea, utilizat.
Activați simulatorul în modul MANual în cel mai îndepărtat punct al geamului care trebuie protejat (maximum 30'). Dacă LED-ul verde (DS1) de pe detector clipește, tehnologia audio va detecta spargerea geamului la acea distanță.
Testați tehnologia de flexiune lovind cu atenție geamul cu un instrument căptușit. Dacă LED-ul galben de pe detector clipește, tehnologia de flexiune va fi suficient de sensibilă pentru a detecta o lovitură asupra geamului la acea distanță.
Comutați simulatorul FG-701 în modul FLEX și generați un semnal de flexiune lovind cu atenție geamul. Simulatorul va genera automat o rafală de sunet de spargere a geamului, iar LED-ul roșu (DS3) de pe FG-730 ar trebui să se aprindă pentru a indica o condiție de alarmă.
Consultați instrucțiunile de utilizare FG-701 pentru informații suplimentare despre testare.

TESTAREA FINALĂ

Pentru a asigura o protecție maximă împotriva alarmelor false, activați orice dispozitiv din zonă care se poate cicla automat: pompe, generatoare, unități de încălzire/aer condiționat etc. Dacă dispozitivele de ciclare declanșează o alarmă, montați unitatea într-o locație diferită.
Nu este nevoie să mutați detectorul dacă ciclarea declanșează doar scurt tehnologia de flexiune (LED-ul galben clipește).

MEMORIA DE ALARMĂ

FG-730 este echipat cu un circuit de blocare pentru LED-ul de alarmă. Când circuitul de blocare este activat, o condiție de alarmă va face ca LED-ul roșu de alarmă de pe unități să se blocheze. Această caracteristică este deosebit de utilă pentru a determina ce unitate a alarmat într-o instalație cu mai mulți detectoare.
Pentru a activa circuitul de blocare, instalați un jumper în poziția W2 de pe placa de circuit imprimat. Consultați Figura 3. Pentru a reseta LED-ul de alarmă blocat, scoateți și apoi restabiliți alimentarea detectorului.
Notă: Circuitul de blocare nu are absolut niciun efect asupra releului de alarmă. Releul de alarmă va continua să funcționeze normal.

SPECIFICAȚII

Rază de acțiune:
FG-730 30' (9 m)

Releu de alarmă:
Forma C
500 mA max
30 VDC max

Comutator de manipulare:
Forma A (NC)
50 mA, 30 VDC

Cerințe de alimentare:
10 - 14 VDC
25 mA, 12 VDC

Dimensiuni:
3.9" Î x 2.4" L x 0.79" A
(98 mm x 61.5 mm x 20 mm)

Greutate:
3 oz (85 g)

Temperatura de funcționare:
32 o F până la 120 o F (0º C până la 49º C
(Mediu de utilizare în interior)

Tipuri de sticlă:
Placă de 1/8", 3/16" și 1/4";
1/4" laminată, cu fir și călită;
dimensiune minimă 10-7/8" x 10-7/8",
panou simplu

Aprobări:
Listat UL
CE

Pentru a obține Declarațiile de conformitate UE aplicabile pentru acest produs, vă rugăm să consultați site-ul nostru web, http://www.security.honeywell.com/hsce/international/index.html.
Pentru orice informații suplimentare cu privire la conformitatea acestui produs cu orice cerințe specifice UE, vă rugăm să contactați:
Honeywell Security & Communications
Honeywell Security - Quality Assurance Dept. Newhouse Industrial Estate Motherwell Lanarkshire ML1 5SB
Scoția Regatul Unit
Tel: +44(0)1698 738200
Email: UK64Sales@Honeywell.com

NOTĂ: FG-730 trebuie testat cel puțin o dată pe an pentru a asigura funcționarea corectă.

FG-730 trebuie conectat la o sursă de alimentare listată UL sau la o unitate de control listată UL capabilă să furnizeze un minim de patru ore de alimentare de rezervă.
