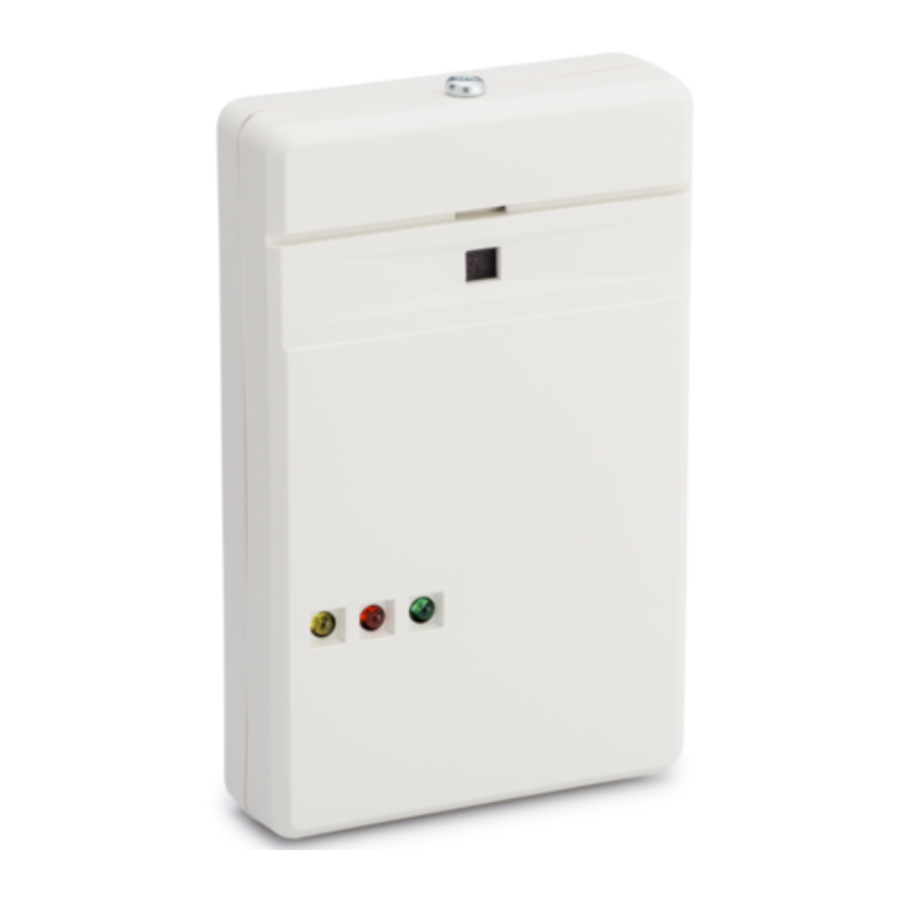

Honeywell FG-730 - Installasjonsmanual for glassbruddsdetektor

INTRODUKSJON

FG-730 er en dual teknologi glassbruddsdetektor som bruker fleksdeteksjon og lyddiskriminering for å oppdage knust glass.
Fleks- og lydteknologiene er følsomme for forskjellige frekvenser. Fleksteknologien er følsom for ultralave frekvenser, typen som genereres av et slag mot et glassvindu. Lydteknologien oppdager frekvensen av knust glass.
Lydteknologien forblir av til fleksteknologien oppdager et slag mot glasset. For at en alarmtilstand skal oppstå, må lyden oppdage frekvensen av knust glass innenfor et definert tidsvindu etter at fleks oppdager et slag mot glasset. Fordi begge teknologiene må oppdage og verifisere glassbrudd, er falske alarmer praktisk talt eliminert.

FUNKSJONER

• Dual fleks/lydteknologi
• Lav 10 - 14 VDC drift
• Lavt 25 mA ved 12 VDC strømtrekk
• Ingen justering på lyd
• Justering på fleksdeteksjon for å passe egenskapene til hvert sted

• Alarmminne
• Indikator-LED
• Energisert form C alarmrelé
• Kretsbeskyttelse
• Deksel-sabotasjebryter
• Støyburst-avvisningskrets
• RFI-immunitet UL-listet

MONTERINGSSTED

FG-730 kan monteres på vegger, i hjørner, til og med i falske eller nedhengte tak. Se retningslinjene nedenfor når du velger et monteringssted.

• Enheten må ha en direkte siktlinje til, og en klar visning av, det beskyttede glasset.
• Plasser FG-730 innenfor 30' (9 m) fra glasset som skal beskyttes.
• Gardiner, persienner og andre vindusdeksler vil absorbere energi fra knust glass. Tunge gardiner vil for eksempel effektivt blokkere lydsignalet. I disse tilfellene monterer du enheten på vinduskarmen bak vindusdekselet, eller over vinduet. Sørg for å teste enheten grundig for riktig deteksjon.
• Ikke monter enheten foran luftkanaler eller vifter med tvungen luft, eller i nærheten av klokker som måler 2" (5 cm) eller større i diameter.

MONTERINGSPROSEDYRE

Orientér enheten som vist i figur 1. Fjern skruen som er plassert på toppen. Mens du trykker ned låsen nær toppen av enheten, svinger du frontdekselet fremover. Bruk bakdekselet som en mal for å merke hull for monteringsskruene og ledningene, og bor deretter hullene.

• Merk: Hvis du planlegger å hjørnemontere enheten, fjern det trykte kretskortet før du merker og borer hull for monteringsskruene.
  Trekk ledningene inn i enheten gjennom bakdekselet. Bruk de to monteringsskruene til å montere baksiden av huset på ønsket sted.

KABELFØRING

Observer riktig polaritet, koble enheten som vist i figur 2 (bruk 22 til 14 AWG). Koblinger med omvendt polaritet vil ikke skade enheten.

FLEKSJUSTERING

For å justere fleksteknologien: Bruk en skrutrekker for å stille inn fleksfølsomhetskontrollen (R5) på MAKSIMUM ved å vri den helt med klokken. Se figur 3 på baksiden av denne siden.
Slå på et varme-/klimaanlegg i nærheten og observer den gule fleks-LED-en (DS2) i omtrent ett minutt. Overdreven subsonisk (uhørlig) støy som vanligvis produseres av lufthåndteringssystemer kan føre til at fleks-LED-en blinker tilfeldig.
Hvis den blinker tilfeldig, vrir du R5-kontrollen mot klokken til blinkingen stopper.

TESTING AV FG-730

Bruk FG-701 Glassbreak Simulator for å teste FG-730-detektoren. FG700 kan også brukes.
Aktiver simulatoren i MANuell modus på det fjerneste punktet av glasset som skal beskyttes (maksimalt 30'). Hvis den grønne LED-en (DS1) på detektoren blinker, vil lydteknologien oppdage knust glass på den avstanden.
Test fleksteknologien ved å slå forsiktig på glasset med et polstret verktøy. Hvis den gule LED-en på detektoren blinker, vil fleksteknologien være følsom nok til å oppdage et slag mot glasset på den avstanden.
Bytt FG-701-simulatoren til FLEX-modus og generer et fleks-signal ved å slå forsiktig på glasset. Simulatoren vil automatisk generere en burst av glassbruddlyd, og den røde LED-en (DS3) på FG-730 skal lyse for å indikere en alarmtilstand.
Se bruksanvisningen for FG-701 for ytterligere testinformasjon.

SLUTTESTING

For å sikre maksimal beskyttelse mot falske alarmer, aktiver du alle enheter i området som automatisk kan sykle: pumper, generatorer, varme-/klimaanlegg, etc. Hvis de syklende enhetene utløser en alarm, monterer du enheten på et annet sted.
Det er ikke nødvendig å flytte detektoren hvis syklingen bare kortvarig utløser fleksteknologien (den gule LED-en blinker).

ALARMMINNE

FG-730 er utstyrt med en låsekrets for alarm-LED-en. Når låsekrinsen er aktivert, vil en alarmtilstand få den røde alarm-LED-en på enhetene til å låse seg på. Denne funksjonen er spesielt nyttig for å finne ut hvilken enhet som utløste alarmen i en installasjon med flere detektorer.
For å aktivere låsekrinsen, installer en jumper i posisjon W2 på det trykte kretskortet. Se figur 3. For å tilbakestille den låste alarm-LED-en, fjern og gjenopprett strømmen til detektoren.
Merk: Låsekrinsen har absolutt ingen effekt på alarmreléet. Alarmreléet vil fortsette å fungere som normalt.

SPESIFIKASJONER

Rekkevidde:
FG-730 30' (9 m)

Alarmrelé:
Form C
500 mA maks
30 VDC maks

Sabotasjebryter:
Form A (NC)
50 mA, 30 VDC

Strømkrav:
10 - 14 VDC
25 mA, 12 VDC

Dimensjoner:
3.9" H x 2.4" B x 0.79" D
(98 mm x 61.5 mm x 20 mm)

Vekt:
3 oz (85 g)

Driftstemperatur:
32 o F til 120 o F (0º C til 49º C
(Innendørs bruksmiljø)

Glasstyper:
1/8", 3/16" og 1/4" plate;
1/4" laminert, kablet og herdet;
minimum størrelse 10-7/8" x 10-7/8",
enkelt glass

Godkjenninger:
UL-listet
CE

For å få tak i gjeldende EU-samsvarserklæringer for dette produktet, vennligst se vår nettside, http://www.security.honeywell.com/hsce/international/index.html.
For ytterligere informasjon angående samsvar med dette produktet til EU-spesifikke krav, vennligst kontakt:
Honeywell Security & Communications
Honeywell Security - Quality Assurance Dept. Newhouse Industrial Estate Motherwell Lanarkshire ML1 5SB
Scotland United Kingdom
Tel: +44(0)1698 738200
Email: UK64Sales@Honeywell.com

MERK: FG-730 bør testes minst en gang hvert år for å sikre korrekt drift.

FG-730 må kobles til en UL-listet strømforsyning eller UL-listet kontrollenhet som kan gi minimum fire timer standby-strøm.
