Honeywell FG-730 - Üvegtörés-érzékelő telepítési kézikönyv

BEVEZETÉS

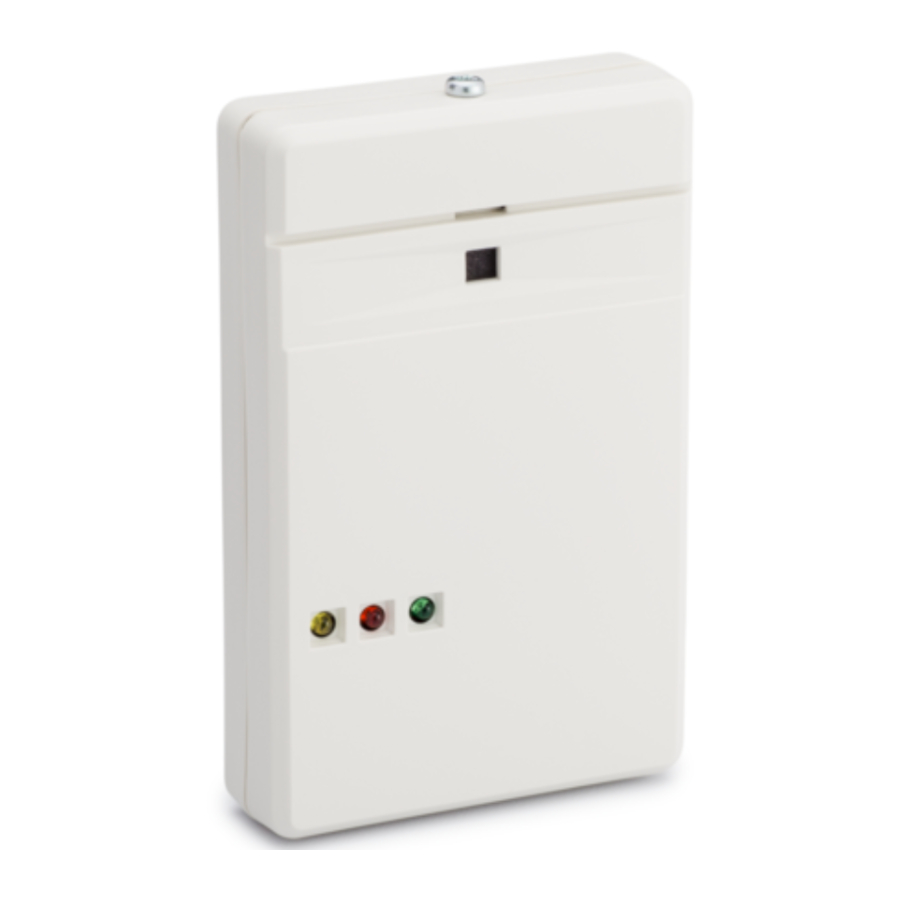

Az FG-730 egy duál technológiás üvegtörés-érzékelő, amely a flex érzékelést és az audio diszkriminációt használja az üvegtörés érzékelésére.
A flex és az audio technológiák különböző frekvenciákra érzékenyek. A flex technológia az ultra alacsony frekvenciákra érzékeny, mint amilyeneket egy üvegablak ütése generál. Az audio technológia az üvegtörés frekvenciáját érzékeli.
Az audio technológia kikapcsolva marad, amíg a flex technológia nem érzékel egy ütést az üvegen. Ahhoz, hogy riasztási állapot következzen be, az audiónak érzékelnie kell az üvegtörés frekvenciáját egy meghatározott időablakon belül azután, hogy a flex érzékelt egy ütést az üvegen. Mivel mindkét technológiának érzékelnie és ellenőriznie kell az üvegtörést, a téves riasztások gyakorlatilag kiküszöbölhetők.

JELLEMZŐK

• Duál flex/audio technológia
• Alacsony 10 - 14 VDC működés
• Alacsony 25 mA 12 VDC áramfelvétel mellett
• Nincs beállítás az audión
• A flex érzékelés beállítása az egyes helyszínek jellemzőihez

• Riasztási memória
• Jelző LED-ek
• Energizált form C riasztó relé
• Áramkör védelem
• Fedél szabotázskapcsoló
• Zajkitörés elutasító áramkör
• RFI immunitás UL listázott

RÖGZÍTÉSI HELY

Az FG-730 felszerelhető falakra, sarkokba, akár álmennyezetekre vagy függesztett mennyezetekre is. A rögzítési hely kiválasztásakor vegye figyelembe az alábbi irányelveket.

• Az egységnek közvetlen rálátása kell, hogy legyen a védett üvegre, és tisztán kell látnia azt.
• Helyezze el az FG-730-at a védendő üvegtől 30 lábon (9 m) belül.
• A függönyök, redőnyök és egyéb ablakfedések elnyelik az üvegtörésből származó energiát. A vastag függönyök például hatékonyan blokkolják a hangjelet. Ezekben az esetekben szerelje fel az egységet az ablakkeretre az ablakfedés mögé, vagy az ablak fölé. Győződjön meg róla, hogy alaposan teszteli az egységet a megfelelő érzékelés érdekében.
• Ne szerelje fel az egységet légcsatornák vagy kényszerlevegős ventilátorok elé, vagy 2" (5 cm) vagy nagyobb átmérőjű csengők közelébe.

RÖGZÍTÉSI ELJÁRÁS

Helyezze el az egységet az 1. ábrán látható módon. Távolítsa el a tetején található csavart. Miközben lenyomja a reteszt az egység teteje közelében, hajtsa előre az elülső fedelet. Használja a hátsó fedelet sablonként a rögzítőcsavarok és a vezetékek furatainak megjelöléséhez, majd fúrja ki a furatokat.

• Megjegyzés: Ha az egységet sarokba tervezi szerelni, távolítsa el a nyomtatott áramköri lapot mielőtt megjelölné és kifúrná a rögzítőcsavarok furatait.
  Húzza be a vezetékeket az egységbe a hátsó fedélen keresztül. A két rögzítőcsavar segítségével szerelje fel a hátsó házat a kívánt helyre.

VEZETÉKEZÉS

A megfelelő polaritás betartásával vezetékezze az egységet a 2. ábrán látható módon (használjon 22-14 AWG-t). A fordított polaritású csatlakozások nem károsítják az egységet.

FLEX BEÁLLÍTÁS

A flex technológia beállításához: Csavarhúzóval állítsa a flex érzékenység szabályozót (R5) MAXIMUMRA úgy, hogy teljesen az óramutató járásával megegyező irányba forgatja. Lásd a 3. ábrát az oldal hátoldalán.
Kapcsolja be a közelben lévő fűtési/légkondicionáló rendszert, és figyelje meg a sárga flex LED-et (DS2) körülbelül egy percig. A légkezelő rendszerek által tipikusan generált túlzott szubszonikus (nem hallható) zaj a flex LED véletlenszerű villogását okozhatja.
Ha véletlenszerűen villog, forgassa az R5 szabályozót az óramutató járásával ellentétes irányba, amíg a villogás meg nem szűnik.

AZ FG-730 TESZTELÉSE

Használja az FG-701 üvegtörés szimulátort az FG-730 érzékelő teszteléséhez. Az FG700 is használható.
Aktiválja a szimulátort MANuális módban a védendő üveg legtávolabbi pontján (maximum 30'). Ha az érzékelőn lévő zöld LED (DS1) villog, az audio technológia érzékelni fogja az üvegtörést ezen a távolságon.
Tesztelje a flex technológiát úgy, hogy óvatosan megüti az üveget egy párnázott eszközzel. Ha az érzékelőn lévő sárga LED villog, a flex technológia elég érzékeny lesz ahhoz, hogy érzékelje az üveg ütését ezen a távolságon.
Kapcsolja át az FG-701 szimulátort FLEX módba, és generáljon flex jelet az üveg óvatos megütésével. A szimulátor automatikusan generál egy üvegtörés hangot, és az FG-730-on lévő piros LED-nek (DS3) világítania kell, jelezve a riasztási állapotot.
További tesztelési információkért lásd az FG-701 használati utasítását.

VÉGSŐ TESZTELÉS

A téves riasztások elleni maximális védelem érdekében aktiváljon minden olyan eszközt a területen, amely automatikusan ciklikusan működhet: szivattyúk, generátorok, fűtési/légkondicionáló egységek stb. Ha a ciklikusan működő eszközök riasztást váltanak ki, szerelje fel az egységet egy másik helyre.
Nem kell áthelyezni az érzékelőt, ha a ciklikus működés csak röviden váltja ki a flex technológiát (a sárga LED villog).

RIASZTÁSI MEMÓRIA

Az FG-730 egy reteszelő áramkörrel van felszerelve a riasztási LED-hez. Ha a reteszelő áramkör aktiválva van, egy riasztási állapot hatására az egységeken lévő piros riasztási LED bekapcsolva marad. Ez a funkció különösen hasznos annak megállapításában, hogy melyik egység riasztott egy több érzékelős telepítésben.
A reteszelő áramkör aktiválásához helyezzen egy jumpert a W2 pozícióba a nyomtatott áramköri lapon. Lásd a 3. ábrát. A reteszelt riasztási LED visszaállításához távolítsa el, majd állítsa vissza az érzékelő tápellátását.
Megjegyzés: A reteszelő áramkörnek nincs semmilyen hatása a riasztó relére. A riasztó relé továbbra is normálisan fog működni.

SPECIFIKÁCIÓK

Hatótávolság:
FG-730 30' (9 m)

Riasztó relé:
Form C
500 mA max
30 VDC max

Szabotázskapcsoló:
Form A (NC)
50 mA, 30 VDC

Tápellátási követelmények:
10 - 14 VDC
25 mA, 12 VDC

Méretek:
3.9" H x 2.4" W x 0.79" D
(98 mm x 61.5 mm x 20 mm)

Súly:
3 oz (85 g)

Üzemi hőmérséklet:
32 o F - 120 o F (0º C - 49º C
(Beltéri használati környezet)

Üvegtípusok:
1/8", 3/16" és 1/4" lemez;
1/4" laminált, huzalozott és edzett;
minimum méret 10-7/8" x 10-7/8",
egyrétegű

Jóváhagyások:
UL listázott
CE

A termékre vonatkozó EU megfelelőségi nyilatkozatokért kérjük, látogasson el weboldalunkra: http://www.security.honeywell.com/hsce/international/index.html.
Ha további információra van szüksége a termék EU-specifikus követelményeknek való megfelelésével kapcsolatban, kérjük, vegye fel a kapcsolatot:
Honeywell Security & Communications
Honeywell Security - Quality Assurance Dept. Newhouse Industrial Estate Motherwell Lanarkshire ML1 5SB
Scotland United Kingdom
Tel: +44(0)1698 738200
Email: UK64Sales@Honeywell.com

MEGJEGYZÉS: Az FG-730-at legalább évente egyszer tesztelni kell a megfelelő működés biztosítása érdekében.

Az FG-730-at egy UL listázott tápegységhez vagy UL listázott vezérlőegységhez kell csatlakoztatni, amely képes legalább négy órányi készenléti tápellátást biztosítani.
