Honeywell FG-730 - Oynani sindirish detektorini o'rnatish bo'yicha qo'llanma

Kirish

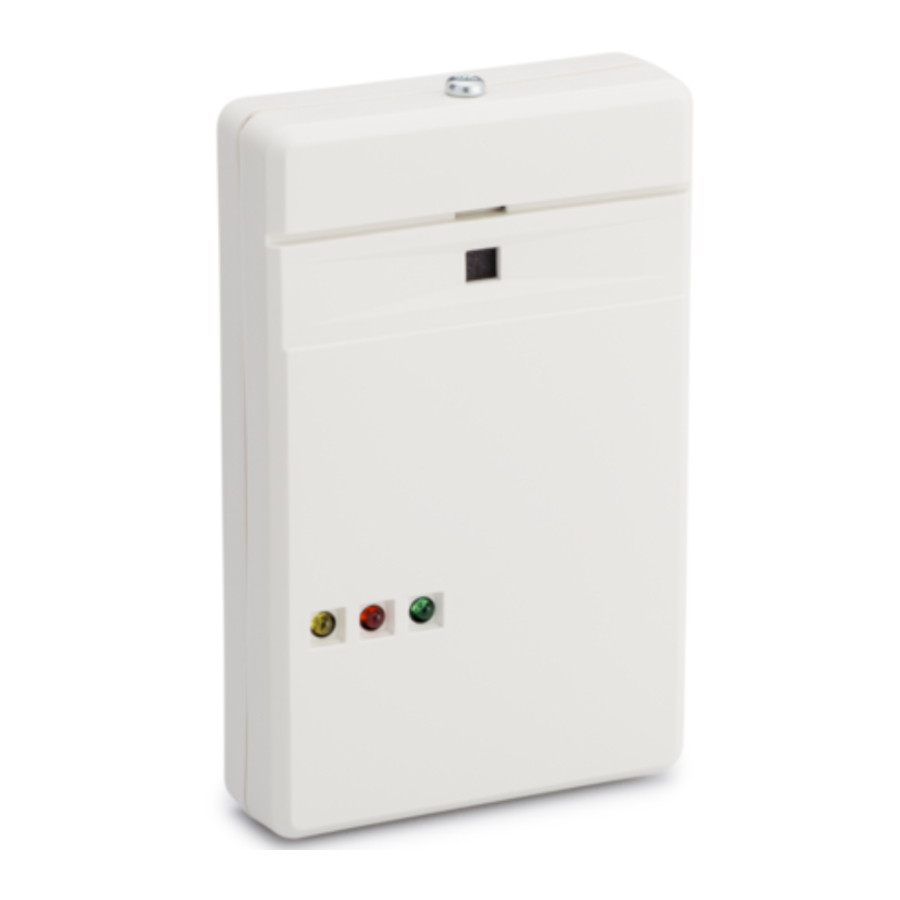

FG-730 - bu oynaning sinishini aniqlash uchun moslashuvchanlikni aniqlash va audio diskriminatsiyadan foydalanadigan ikki tomonlama texnologiya oynani sindirish detektoridir.
Moslashuvchanlik va audio texnologiyalari turli chastotalarga sezgir. Moslashuvchanlik texnologiyasi ultra past chastotalarga sezgir, bu oynaga urish natijasida hosil bo'ladigan tur. Audio texnologiyasi oynaning sinishi chastotasini aniqlaydi.
Audio texnologiyasi moslashuvchanlik texnologiyasi oynaga urilishni aniqlamaguncha o'chirilgan holatda qoladi. Signal holati yuzaga kelishi uchun audio moslashuvchanlik oynaga urilishni aniqlaganidan keyin belgilangan vaqt oralig'ida oynaning sinishi chastotasini aniqlashi kerak. Ikkala texnologiya ham oynaning sinishini aniqlashi va tasdiqlashi kerakligi sababli, soxta signallar deyarli yo'q qilinadi.

XUSUSIYATLARI

• Ikki tomonlama moslashuvchanlik/audio texnologiyasi
• Past 10 - 14 VDC ishlashi
• 12 VDC da past 25 mA tok sarfi
• Audioda sozlash yo'q
• Har bir joyning xususiyatlariga moslash uchun moslashuvchanlikni aniqlashni sozlash

• Signal xotirasi
• Indikator LEDlari
• Energiya bilan ta'minlangan C shaklidagi signal o'rni
• Zanjirni himoya qilish
• Qopqoqni buzish kaliti
• shovqinni rad etish zanjiri
• RFI immuniteti UL ro'yxatiga kiritilgan

O'RNATISH JOYI

FG-730 devorlarga, burchaklarga, hatto soxta yoki osma shiftlarga ham o'rnatilishi mumkin. O'rnatish joyini tanlashda quyidagi ko'rsatmalarga murojaat qiling.

• Qurilma himoyalangan oynaga to'g'ridan-to'g'ri ko'rinishi va aniq ko'rinishi kerak.
• FG-730 ni himoya qilinadigan oynadan 30 fut (9 m) ichida joylashtiring.
• Pardalar, jalyuzilar va boshqa oyna qoplamalari sinayotgan oynadan energiyani yutadi. Masalan, og'ir pardalar ovoz signalini samarali ravishda to'sib qo'yadi. Bunday hollarda, qurilmani oyna qoplamasi orqasida, oyna romiga yoki oynaning yuqorisiga o'rnating. To'g'ri aniqlash uchun qurilmani yaxshilab sinovdan o'tkazishni unutmang.
• Qurilmani havo kanallari yoki majburiy havo fanatlari oldiga yoki diametri 2 dyuym (5 sm) yoki undan katta bo'lgan qo'ng'iroqlarga yaqin joyda o'rnatmang.

O'RNATISH TARTIBI

Qurilmani 1-rasmda ko'rsatilgandek yo'naltiring. Uning yuqori qismida joylashgan vintni olib tashlang. Qurilmaning yuqori qismiga yaqin joylashgan qulfni bosib ushlab turgan holda, old qopqog'ini oldinga burang. O'rnatish vintlari va simlarni o'tkazish uchun teshiklarni belgilash uchun orqa qopqoqdan andoza sifatida foydalaning, so'ngra teshiklarni burg'ulang.

• Eslatma: Agar siz qurilmani burchakka o'rnatmoqchi bo'lsangiz, o'rnatish vintlari uchun teshiklarni belgilash va burg'ulashdan oldin bosilgan elektron platani olib tashlang.
  Simlarni orqa qopqoq orqali qurilmaga torting. Ikkita o'rnatish vintidan foydalanib, orqa korpusni kerakli joyga o'rnating.

SIMLARNI O'TKAZISH

To'g'ri polaritni kuzatgan holda, qurilmani 2-rasmda ko'rsatilgandek ulang (22 dan 14 AWG gacha foydalaning). Teskari polaritli ulanishlar qurilmaga zarar etkazmaydi.

MOSLASHUVCHANLIKNI SOZLASH

Moslashuvchanlik texnologiyasini sozlash uchun: Moslashuvchanlik sezgirligini boshqarish (R5) ni soat yo'nalishi bo'yicha oxirigacha burab, MAKSIMALga o'tkazish uchun tornavidadan foydalaning. Ushbu sahifaning orqa tomonidagi 3-rasmga qarang.
Yaqin atrofdagi har qanday isitish/havo sovutish tizimini yoqing va taxminan bir daqiqa davomida sariq moslashuvchanlik LED (DS2) ni kuzating. Havo bilan ishlaydigan tizimlar tomonidan ishlab chiqarilgan haddan tashqari subsonik (eshitilmaydigan) shovqin moslashuvchanlik LEDining tasodifiy ravishda miltillashiga olib kelishi mumkin.
Agar u tasodifiy ravishda miltillasa, miltillash to'xtaguncha R5 boshqaruvini soat yo'nalishiga teskari tomonga burang.

FG-730 NI SINOVDAN O'TKAZISH

FG-730 detektorini sinovdan o'tkazish uchun FG-701 oynani sindirish simulyatoridan foydalaning. FG700 dan ham foydalanish mumkin.
Simulyatorni himoya qilinadigan oynaning eng uzoq nuqtasida (maksimal 30 fut) MAN rejimidan faollashtiring. Agar detektordagi yashil LED (DS1) miltillasa, audio texnologiyasi bu masofada oynaning sinishini aniqlaydi.
Oynaga ehtiyotkorlik bilan yostiqli asbob bilan urib, moslashuvchanlik texnologiyasini sinovdan o'tkazing. Agar detektordagi sariq LED miltillasa, moslashuvchanlik texnologiyasi bu masofada oynaga urilishni aniqlash uchun etarlicha sezgir bo'ladi.
FG-701 simulyatorini FLEX rejimiga o'tkazing va oynaga ehtiyotkorlik bilan urib, moslashuvchanlik signalini yarating. Simulyator avtomatik ravishda oynaning sinishi ovozi portlashini hosil qiladi va FG-730 dagi qizil LED (DS3) signal holatini ko'rsatish uchun yonishi kerak.
Qo'shimcha sinov ma'lumotlari uchun FG-701 foydalanish yo'riqnomasiga qarang.

YAKUNIY SINOVDAN O'TKAZISH

Soxta signallarga qarshi maksimal himoyani ta'minlash uchun hududdagi avtomatik ravishda aylanadigan har qanday qurilmani faollashtiring: nasoslar, generatorlar, isitish/havo sovutish moslamalari va boshqalar. Agar aylanadigan qurilmalar signalni qo'zg'atsa, qurilmani boshqa joyga o'rnating.
Agar aylanish faqat qisqa vaqt ichida moslashuvchanlik texnologiyasini qo'zg'atsa (sariq LED miltillaydi), detektorni ko'chirishga hojat yo'q.

SIGNAL XOTIRASI

FG-730 signal LEDi uchun qulflash zanjiri bilan jihozlangan. Qulflash zanjiri faollashtirilganda, signal holati qurilmalardagi qizil signal LEDini yoqadi. Ushbu xususiyat, ayniqsa, bir nechta detektor o'rnatishda qaysi qurilma signal berganini aniqlashda foydalidir.
Qulflash zanjirini faollashtirish uchun bosilgan elektron platadagi W2 pozitsiyasiga o'tkazgich o'rnating. 3-rasmga qarang. Qulflangan signal LEDini qayta o'rnatish uchun detektordan quvvatni olib tashlang va qayta tiklang.
Eslatma: Qulflash zanjiri signal o'rniga hech qanday ta'sir ko'rsatmaydi. Signal o'rni odatdagidek ishlashda davom etadi.

TEXNIK XUSUSIYATLAR

Diapazon:
FG-730 30 fut (9 m)

Signal o'rni:
C shakli
Maksimal 500 mA
Maksimal 30 VDC

Buzilish kaliti:
A shakli (NC)
50 mA, 30 VDC

Quvvat talablari:
10 - 14 VDC
25 mA, 12 VDC

O'lchamlari:
3,9 dyuym balandlik x 2,4 dyuym kenglik x 0,79 dyuym chuqurlik
(98 mm x 61,5 mm x 20 mm)

Og'irligi:
3 oz (85 g)

Ishlash harorati:
32 o F dan 120 o F gacha (0º C dan 49º C gacha
(Ichki foydalanish muhiti)

Oyna turlari:
1/8", 3/16" va 1/4" plastinka;
1/4" laminatlangan, simli va temperli;
minimal o'lcham 10-7/8" x 10-7/8",
bitta oyna

Tasdiqlar:
UL ro'yxatiga kiritilgan
CE

Ushbu mahsulot uchun tegishli Yevropa Ittifoqi muvofiqlik deklaratsiyasini olish uchun veb-saytimizga murojaat qiling, http://www.security.honeywell.com/hsce/international/index.html.
Ushbu mahsulotning har qanday Yevropa Ittifoqiga xos talablarga muvofiqligi bo'yicha qo'shimcha ma'lumot olish uchun quyidagi manzilga murojaat qiling:
Honeywell Security & Communications
Honeywell Security - Quality Assurance Dept. Newhouse Industrial Estate Motherwell Lanarkshire ML1 5SB
Shotlandiya Buyuk Britaniya
Tel: +44(0)1698 738200
Email: UK64Sales@Honeywell.com

ESLATMA: FG-730 to'g'ri ishlashini ta'minlash uchun yiliga kamida bir marta sinovdan o'tkazilishi kerak.

FG-730 UL ro'yxatiga kiritilgan quvvat manbaiga yoki kamida to'rt soat kutish quvvatini ta'minlay oladigan UL ro'yxatiga kiritilgan boshqaruv blokiga ulanishi kerak.
