Jensen JA1B, JA2B, JA4B – Příručka k zesilovači výkonu

Příprava

Před instalací si prosím přečtěte celou příručku. Vzhledem k technické povaze zesilovačů se důrazně doporučuje, aby váš zesilovač instaloval profesionální instalátor nebo autorizovaný prodejce.

Než začnete

• Odpojte záporný pól baterie. (instrukce vám poskytne kvalifikovaný technik)
• Neinstalujte zesilovač na místech, kde by byl vystaven vysokým teplotám, například přímému slunečnímu záření, nebo kde by byl vystaven prachu, nečistotám nebo nadměrným vibracím.
• Při vrtání otvorů buďte velmi opatrní, abyste nepoškodili palivové potrubí nebo stávající kabeláž vozidla.
• Všechny instalace zesilovače vyžadují napájecí, signálové a reproduktorové kabely (nejsou součástí balení).
• Doporučuje se instalační sada zesilovače (prodává se samostatně), která usnadní instalaci. Obraťte se na svého prodejce a požádejte ho o doporučení.

Umístění pro montáž

• Vyberte místo pro montáž zesilovače. Doporučená místa jsou pod sedadlem nebo v kufru.
• Zesilovač lze namontovat vodorovně (doporučeno) nebo svisle. Pro optimální výkon zajistěte alespoň 1" prostoru kolem všech stran. Neinstalujte zesilovač pod koberce nebo tam, kde je omezeno proudění vzduchu.
• Neinstalujte zesilovač tam, kde by mohl být vystaven vlhkosti.
• Optimální umístění pro montáž se u jednotlivých vozidel liší. Před dokončením konečné montáže nezapomeňte otestovat všechny funkce zesilovače.

Popisy připojení

POZNÁMKA:
Nezapomeňte dodržovat specifické pokyny obsažené v instalační sadě zesilovače (není součástí tohoto zesilovače). Níže uvedené informace by měly být používány pouze jako obecný návod.

Napájecí vodič (+ 12 V)

• Před pokračováním odpojte záporný pól baterie. Pokud si nejste jisti, poraďte se s kvalifikovaným technikem.
• Před řezáním kabelů na délku si naplánujte vedení kabelů. Začněte vedením napájecího kabelu + 12 V od baterie k umístění zesilovače. Při vedení kabelů přes protipožární stěnu nebo kovové otvory použijte průchodku. Nevěďte napájecí kabel v blízkosti stávající kabeláže vozidla, aby se zabránilo pronikání indukovaného šumu do audio systému.
• Při vrtání otvorů buďte velmi opatrní, abyste nepoškodili palivové potrubí nebo stávající kabeláž vozidla.
• Kabel + 12 V MUSÍ být jištěn do vzdálenosti 18" od baterie pro ochranu elektrického systému vozidla.

Uzemňovací vodič (GND)

• Uzemňovací vodič zesilovače by měl být co nejkratší (ne více než 36" nebo 1 metr). Při připojování uzemnění zvolte čistou nenatřenou část kovu nebo podvozku vozidla. Ujistěte se, že jste z oblasti odstranili veškeré nečistoty nebo mastnotu.

Vzdálený spínací vodič (REM)

• Vzdálený spínací vodič se připojuje k výstupu spínacího vodiče zesilovače nebo výstupu napájení antény hlavní jednotky.

Reproduktorové kabely

• Vyberte si vhodný průřez reproduktorového kabelu v závislosti na vaší přesné kombinaci zesilovače/reproduktoru. Při připojování dbejte na polaritu.
• Neuzemňujte žádné reproduktorové kabely ani nespojujte žádné reproduktorové kabely dohromady.

Vstupní signál

• Vstupní signál zesilovače se připojuje k nízkoúrovňovým (RCA) nebo vysokoúrovňovým (reproduktorový kabel) výstupům hlavní jednotky.
• Nízkoúrovňové vstupní signály poskytují nejlepší výkon. Pokud nejsou k dispozici, použijte vysokoúrovňové vstupy - například při propojení s tovární hlavní jednotkou.

Indikátory napájení/ochrany

• Barevné LED indikátory svítí z plastové napájecí svorky.
• Modrá LED dioda svítí během normálního provozu(POWER) a červená LED dioda svítí, když zesilovač detekuje poruchu (PROTECT).

• Nepoužívejte současně nízkoúrovňové i vysokoúrovňové vstupy. Připojte pouze jeden nebo druhý.
• Udržujte nízkoúrovňové vstupy mimo dosah napájecích kabelů, abyste se vyhnuli hluku motoru.
• Nikdy neveďte žádné kabely pod vozidlem nebo mimo něj.

Audio vstupy a ovládací prvky

1. Linkový výstup
2. Linkový vstup
3. Vysokoúrovňový vstup
4. Reset
5. Do této oblasti neumisťujte nic, co by mohlo blokovat rádiové vlny, protože by to mohlo způsobit problémy s připojením Bluetooth.

Napájecí a reproduktorové přípojky

1. LED dioda napájení/ochrany
2. Uzemnění
3. Vzdálené zapnutí
4. + 12V DC připojení baterie
5. Pojistka(y)
6. Reproduktorové přípojky

Typické vedení kabelů

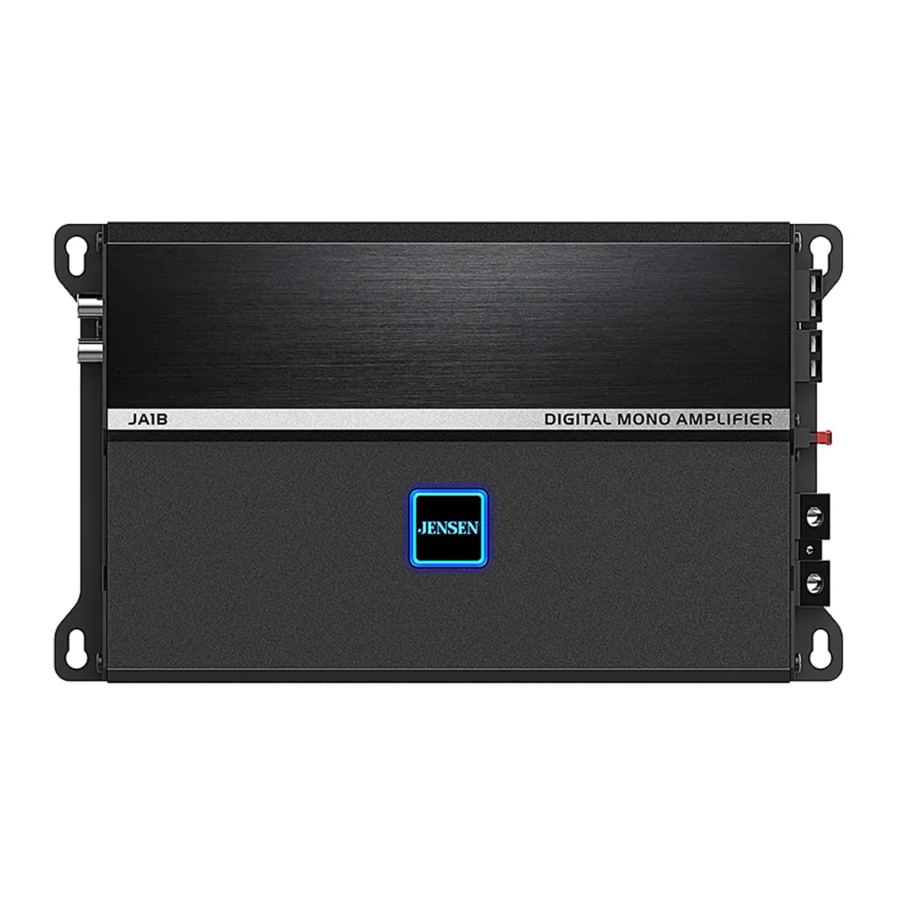

JA1B

Reproduktory, subwoofer, hlavní jednotka, kabelová sada a reproduktorový kabel se prodávají samostatně.

JA2B

Reproduktory, subwoofer, hlavní jednotka, kabelová sada a reproduktorový kabel se prodávají samostatně.

JA4B

Reproduktory, kabelová sada hlavní jednotky a reproduktorový kabel se prodávají samostatně.

Připojení zařízení

Reproduktorové přípojky

Připojte reproduktorové kabely a dodržujte polaritu. Minimální impedance pro zesilovače je 2 ohmy stereo a 4 ohmy můstkované. Použití zátěže nižší než tato se nedoporučuje a může způsobit poškození zesilovače. Zesilovače lze zapojit pro stereo, můstkové nebo stereo/můstkové současné ovládání.
Typické reproduktorové přípojky jsou zobrazeny výše

Přípojky vstupního signálu

Nízkoúrovňový vstup (RCA)
Nízkoúrovňový vstup (RCA) je preferován pro nejlepší výkon. Typické instalace zesilovače v kufru vyžadují 17–20 stop dlouhý kabel RCA. Většina nákladních vozidel a aplikací pod sedadlem vyžaduje 6–9 stop dlouhý kabel RCA. Použití kabelů RCA se zkroucenou dvojlinkou minimalizuje šum.

Vysokoúrovňový vstup
(Reproduktorový kabel)
Vysokoúrovňové vstupy by se měly používat pouze v případě, že nejsou k dispozici výstupy RCA z hlavní jednotky. Připojte výstupy reproduktorů hlavní jednotky k vysokoúrovňovému vstupnímu konektoru, jak je znázorněno níže. Černý kabel (referenční uzemnění signálu) může, ale nemusí vyžadovat připojení k uzemnění šasi – v závislosti na vaší konkrétní instalaci.

Poznámka: Nepoužívejte současně nízkoúrovňové i vysokoúrovňové vstupy – připojte pouze jeden nebo druhý.

Stažení/instalace aplikace Controller

Naskenujte výše uvedený QR kód a stáhněte si aplikaci Jensen DSP Amplifier Controller z Apple App Store nebo Google Play Store do svého smartphonu nebo tabletu.
Pomocí aplikace můžete ovládat funkce, jako jsou: X-Over. EQ, přizpůsobení RGB osvětlení. Hlasitost a další nastavení zesilovače přímo ze smartphonu nebo tabletu přes Bluetooth.

Poznámka:
Řada zesilovačů JA nepodporuje streamování zvuku a handsfree volání přes Bluetooth.

Párování Bluetooth s aplikací a zesilovačem

1. Stiskněte ikonu BT
2. Stiskněte ikonu Skenovat pro vyhledání zesilovače Bluetooth.
3. Seznam zesilovačů Bluetooth pro zobrazení toho, který zesilovač je spárován. (Pokud je nainstalován pouze jeden zesilovač, zobrazí se číslo modelu jednoho zesilovače.)
4. Vyberte číslo modelu zesilovače, který chcete nainstalovat, ze seznamu zařízení
5. Stiskněte ikonu rozevíracího seznamu pro zobrazení čísla verze aplikace a zesilovače a pro zjištění, zda bylo párování Bluetooth úspěšně dokončeno
6. Stiskněte Odpojit pro odpojení zesilovače od aplikace.
