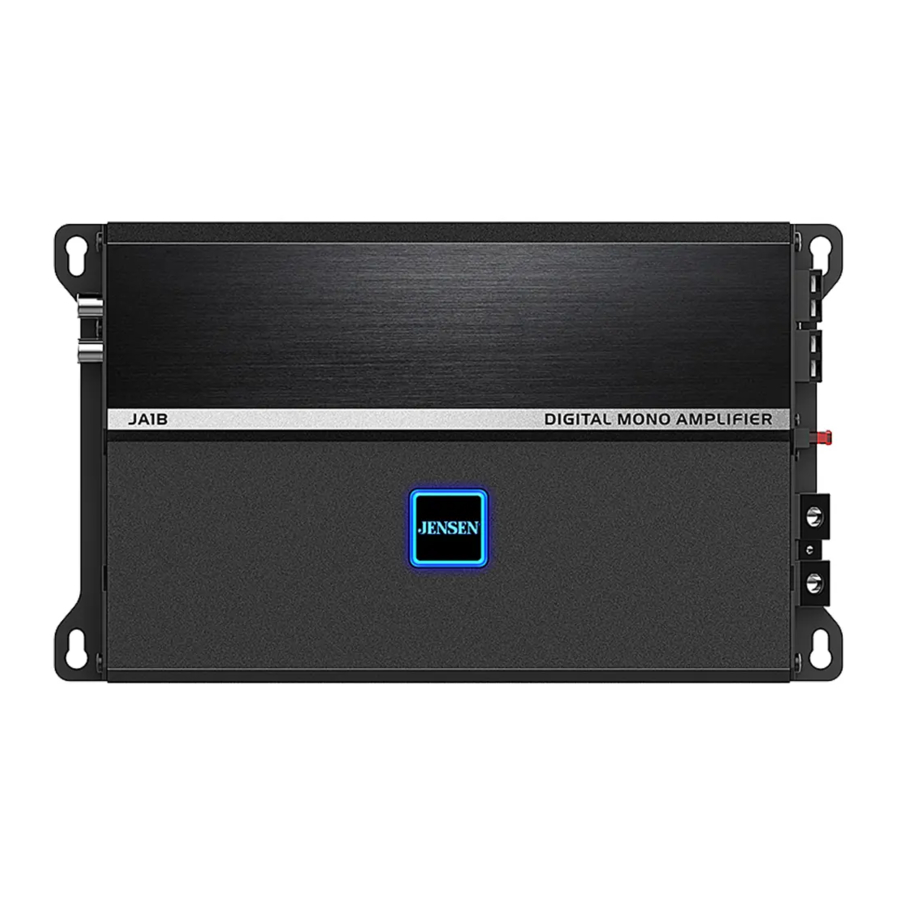

Jensen JA1B, JA2B, JA4B - päätevahvistimen käyttöohje

Sisältö

Valmistelu

Lue koko käyttöohje ennen asennusta. Vahvistimien teknisen luonteen vuoksi on erittäin suositeltavaa, että ammattitaitoinen asentaja tai valtuutettu jälleenmyyjä asentaa vahvistimesi.

Ennen aloittamista

  • Irrota akun miinusnapa. (pyydä ohjeita pätevältä tekniseltä henkilöltä)
  • Vältä vahvistimen asentamista paikkaan, jossa se altistuisi korkeille lämpötiloille, kuten suoralle auringonvalolle, tai jossa se altistuisi pölylle, lialle tai liialliselle tärinälle.
  • Ole erittäin varovainen poratessasi reikiä, jotta et vahingoita polttoaineletkuja tai olemassa olevia ajoneuvon johtoja.
  • Kaikki vahvistinasennukset edellyttävät virta-, signaali- ja kaiutinjohtoja (eivät sisälly toimitukseen).
  • Vahvistinasennussarja (myydään erikseen) on erittäin suositeltava asennuksen helpottamiseksi. Pyydä suosituksia jälleenmyyjältäsi.

Asennuspaikka

TYYPILLINEN ASENNUSTAPA

  • Valitse vahvistimelle asennuspaikka. Suositeltavia paikkoja ovat esimerkiksi istuimen alla tai tavaratilassa.
  • Vahvistin voidaan asentaa vaaka-asentoon (suositus) tai pystysuoraan. Varmista optimaalisen suorituskyvyn saavuttamiseksi, että jätät vähintään 2,5 cm tilaa kaikille sivuille. Älä asenna vahvistinta mattojen alle tai paikkaan, jossa ilmavirtaus on rajoitettu.
  • Älä asenna vahvistinta paikkaan, jossa se voi altistua kosteudelle.
  • Optimaalinen asennuspaikka vaihtelee ajoneuvoittain. Muista testata kaikki vahvistimen toiminnot ennen lopullisen asennuksen suorittamista.

Liitäntöjen kuvaukset

HUOMAUTUS:
Muista noudattaa vahvistinasennussarjan mukana toimitettuja ohjeita (ei sisälly tämän vahvistimen mukana). Alla olevia tietoja tulee käyttää vain yleisenä ohjeena.

Virtajohto (+ 12 V)

  • Irrota akun miinusnapa ennen jatkamista. Pyydä ohjeita pätevältä tekniseltä henkilöltä, jos olet epävarma.
  • Suunnittele johdotus ennen johtojen katkaisemista haluttuun pituuteen. Aloita reitittämällä virta + 12 V -johto akusta vahvistimen sijaintiin. Käytä läpivientiä, kun vedät johtoja tulipellin tai metallisten aukkojen läpi. Vältä virran vetämistä olemassa olevien ajoneuvon johtojen lähellä, jotta audiolaitteeseen ei pääse kohinaa.
  • Ole erittäin varovainen poratessasi reikiä, jotta et vahingoita polttoaineletkuja tai olemassa olevia ajoneuvon johtoja.
  • + 12 V -johto ON sulakettava 45 cm:n etäisyydellä akusta ajoneuvon sähköjärjestelmän suojaamiseksi.

Maadoitusjohto (GND)

  • Vahvistimen maadoitusjohdon on oltava mahdollisimman lyhyt (enintään 90 cm tai 1 metri). Valitse puhdas, maalaamaton metalliosa tai ajoneuvon runko, kun kiinnität maadoitusliitännän. Varmista, että puhdistat alueen liasta tai rasvasta.

Etäkäynnistysjohto (REM)

  • Etäkäynnistysjohto liitetään pääyksikön vahvistimen käynnistysjohtoon tai sähköantennin lähtöön.

Kaiutinjohtimet

  • Valitse riittävän paksu kaiutinkaapeli riippuen vahvistimen/kaiuttimen yhdistelmästäsi. Muista noudattaa napaisuutta kytkettäessä.
  • Älä maadoita kaiutinkaapeleita tai liitä niitä yhteen.

Tulosignaali

  • Vahvistimen tulosignaali liitetään pääyksikön matalan tason (RCA) tai korkean tason (kaiutinjohdin) lähtöihin.
  • Matalan tason tulosignaalit tuottavat parhaan suorituskyvyn. Jos niitä ei ole saatavilla, käytä korkean tason tuloja - esimerkiksi kun liität tehdasasennettuun pääyksikköön.

Virta-/suojaindikaattorit

  • Värilliset LED-merkkivalot syttyvät muovisen virtaliittimen kohdalta.
  • Sininen LED syttyy normaalin toiminnan aikana (POWER) ja punainen LED-merkkivalo näkyy, kun vahvistin havaitsee vian (PROTECT).

  • Älä käytä sekä matalan että korkean tason tuloja samanaikaisesti. Liitä vain jompikumpi.
  • Pidä matalan tason tulot loitolla virtajohdoista moottorin melun välttämiseksi.
  • Älä koskaan vedä johtoja ajoneuvon alla tai ulkopuolella.

Äänitulot ja säätimet

Äänitulot ja säätimet

  1. Linjalähtö
  2. Linjatulo
  3. Korkean tason tulo
  4. Nollaa
  5. Älä aseta tälle alueelle mitään, mikä voisi estää radioaaltoja, koska tämä voi olla ongelma Bluetooth-yhteydessäsi.

Virta- ja kaiutinliitännät

Virta- ja kaiutinliitännät

  1. Virta/suojaus-LED
  2. Maadoitusliitäntä
  3. Etäkytkin päälle
  4. + 12 V DC -akkuliitäntä
  5. Sulake(kkeet)
  6. Kaiutinliitännät

Tyypillinen johdotus

JA1B

JA1B Tyypillinen johdotus - Esimerkki 1
JA1B Tyypillinen johdotus - Esimerkki 2
Kaiuttimet, subwoofer, pääyksikkö, johdotussarja ja kaiutinkaapeli myydään erikseen.

JA2B

Tyypillinen johdotus - JA2B
Kaiuttimet, subwoofer-pääyksikkö, johdotussarja ja kaiutinkaapeli myydään erikseen.

JA4B

Tyypillinen johdotus - JA4B
Kaiuttimet, pääyksikkö, johdotussarja ja kaiutinkaapeli myydään erikseen.

Laiteliitännät

Kaiutinliitännät

Laiteliitännät - Kaiutinliitännät
Liitä kaiutinjohdot napaisuutta noudattaen. Vahvistimien pienin impedanssikuorma on 2 ohmia stereo ja 4 ohmia silta kytkettynä. Näitä pienempien kuormien käyttöä ei suositella, ja ne voivat vahingoittaa vahvistinta. Vahvistimet voidaan kytkeä stereo-, silta- tai stereo/silta-samanaikaiseen käyttöön.
Yllä on esitetty tyypilliset kaiutinliitännät

Tulosignaaliliitännät

Matalan tason tulo (RCA)
Matalan tason (RCA) tulosignaalia suositellaan parhaan suorituskyvyn saavuttamiseksi. Tavalliset tavaratilaan asennettavat vahvistinasennukset vaativat 5–6 metrin RCA-kaapelin. Useimmat kuorma-autot ja istuimen alle asennettavat sovellukset vaativat 2–3 metrin RCA-kaapelin. Kierretyn parin rakenteen RCA-kaapeleiden käyttö minimoi kohinan.
Laiteliitännät - Matalan tason tuloliitännät

Korkean tason tulo
(Kaiutinjohdin)
Korkean tason tuloja tulee käyttää vain, kun pääyksikössä ei ole RCA-lähtöjä. Liitä pääyksikön kaiutinlähdöt korkean tason tuloliittimeen alla olevan kuvan mukaisesti. Musta johdin (signaalin referenssimaa) saattaa vaatia tai olla vaatimatta liitäntää rungon maahan - riippuen asennuksestasi.

Huomautus: Älä käytä sekä matalan että korkean tason tuloja samanaikaisesti - liitä vain jompikumpi.

Controller-sovelluksen lataaminen/asentaminen

Lataa Jensen DSP -vahvistimen ohjainsovellus älypuhelimeesi tai tablettiisi skannaamalla yllä oleva QR-koodi Apple App Storesta tai Google Play Storesta.
Käytä sovellusta säätääksesi ominaisuuksia, kuten: X-Over, EQ, RGB-valon mukautus, äänenvoimakkuus ja muut vahvistimen asetukset suoraan älypuhelimestasi tai tabletistasi Bluetoothin kautta.
Ohjainsovelluksen lataaminen

www.apple.com

play.google.com

Huomautus:
JA-vahvistinsarja ei tue äänen suoratoistoa ja handsfree-puheluita Bluetoothin kautta.

Bluetooth-pariliitos sovelluksen ja vahvistimen kanssa

Bluetooth-pariliitos sovelluksen ja vahvistimen kanssa

  1. Kosketa BT-kuvaketta
  2. Kosketa Scan (Etsi) -kuvaketta etsiäksesi Bluetooth-vahvistimen.
  3. Bluetooth-vahvistinluettelo näyttää, mikä vahvistin on yhdistetty. (Jos vain yksi vahvistin on asennettu, näkyy yksi vahvistimen mallinumero.)
  4. Valitse asennettava vahvistimen mallinumero laiteluettelosta
  5. Kosketa avattavaa kuvaketta nähdäksesi sovelluksen ja vahvistimen versionumeron ja varmistaaksesi, että Bluetooth-pariliitos on suoritettu onnistuneesti
  6. Kosketa Disconnect (Katkaise yhteys) katkaistaksesi vahvistimen yhteyden sovelluksesta.

JENSEN DSP AMP -sovelluksen käyttö

Input level Control (Tulotason säätö)
(Master Level at HOME (Pääasetus KOTI) Mode (Tila)) 		Tulotason säätöä (vahvistusta) käytetään parhaan mahdollisen sovituksen saavuttamiseksi pääyksikön äänilähtöön ja vahvistimen tuloon. Aloita kääntämällä tulotason säädin kokonaan vastapäivään. Seuraavaksi. nosta pääyksikön äänenvoimakkuuden säädintä noin 3/4:aan asti. Säädä tulotason säädintä myötäpäivään, kunnes kuulet havaittavaa säröä, ja säädä sitten hieman vastapäivään, jotta saat parhaan sovituksen. Toista kaikille tulotason säätimille.
X-OVERMode (X-OVER-tila)
(JA2B and JA4B)

Jakosuodinta käytetään suodattamaan tietyt raja-arvot ylittävät tai alittavat taajuudet. Valitse LPF, kun käytät vahvistinta subwooferien kanssa. HPF, kun käytät keskiääni-/diskanttiyhdistelmien kanssa, ja FULL, kun käytät koaksiaalityyppisten kaiuttimien kanssa.

Huomautus: Valitse FULL, kun käytät vahvistinta stereo/sillattu samanaikaisessa tilassa. Tässä tilassa tarvitaan passiivisia jakosuotimia. Oikeiden passiivisten komponenttien käyttämättä jättäminen voi vahingoittaa vahvistinta ja/tai kaiuttimia. Pyydä suosituksia pätevältä ammattilaiselta.
X-OVER Mode (X-OVER-tila)
(JA1B) 		JA 1 B (Mono) -vahvistin toimii vain LPF:n kanssa.
X-OVER Control (X-OVER-säätö) Tämä säätö mahdollistaa jakotaajuuden tarkan säätämisen.
Bass Boost (Basson korostus) Tämä säätö tarjoaa lisäkorostusta @ 45 Hz, kun sitä käytetään subwooferien kanssa. Säädä tätä säätöä varoen - väärä käyttö voi vahingoittaa kaiuttimia!
EQ Presets (EQ-esiasetukset) Valitse seuraavista EQ-esiasetuksista: Classic, Pop. Rock. Jazz. Custom (mukautettu) (antaa käyttäjän syöttää mukautettuja EQ-asetuksia).
Custom EQ (Mukautettu EQ) Mukautettu EQ EQ Presets (EQ-esiasetukset) -kohdasta on valittu mukautettujen ääniasetusten tekemiseksi, ja jokaista vahvistusta taajuutta kohden voidaan säätää sovelluksen EQ Modessa (EQ-tilassa).
RGB Color (RGB-väri) Sen avulla vahvistimen valaistuksen voi kytkeä pois päältä tai päälle sovelluksen RGB Modessa (RGB-tilassa). Yhtä tai useampaa väriä voidaan säätää.

Tekniset tiedot

JA1B
Jatkuva 290 W RMS x 1 kanava 40:ssä
Lähtöteho: 470 W RMS x 1 kanava 20:ssä
595 W RMS x 1 kanava 10:ssä (50 Hz ja 1 % THD+N)
Dynaaminen teho: 300 W x 1 kanava 50 Hz:ssä 4 0:ssa
545 W x 1 kanava 50 Hz:ssä 2 0:ssa
640 W x 1 kanava 50 Hz:ssä 10:ssä (1 % THD+N)
Suurin 325 W x 1 kanava 50 Hz:ssä 40:ssä
Dynaaminen teho: 565 W x 1 kanava 50 Hz:ssä 20:ssä
690 W x 1 kanava 50 Hz:ssä 10:ssä (10 % THD+N)
Signaali-kohinasuhde: 68 dBA:n referenssi 1 W RMS
THD+N: <0,09 % 1 W RMS:llä 20 Hz:stä 300 Hz:iin
Vahvistimen mitat: 2,16" x 9,56" x 5,59" (K x L x S)
JA2B
Jatkuva 95 W RMS x 2 kanavaa 40:ssä
Lähtöteho: 105 W RMS x 2 kanavaa 20:ssä
225 W RMS x 1 kanava 40:ssä SILLATTUNA (1 % THD+N)
Dynaaminen teho: 100 W x 2 kanavaa 1 kHz:ssä 40:ssä
110 W x 2 kanavaa 1 kHz:ssä 2 0:ssa
230 W x 1 kanava 1 kHz:ssä 40:ssä SILLATTUNA (1 % THD+N)
Suurin 140 W x 2 kanavaa 1 kHz:ssä 40:ssä
Dynaaminen teho: 170 W x 2 kanavaa 1 kHz:ssä 2 0:ssa
310 W x 1 kanava 1 kHz:ssä 40:ssä SILLATTUNA (10 % THD+N)
Signaali-kohinasuhde: 72 dBA:n referenssi 1 W RMS
THD+N: <0,14 % 1 W RMS:llä 20 Hz:stä 20 kHz:iin
Vahvistimen mitat: 2,16" x 6,57" x 5,59" (K x L x S)
JA4B
Jatkuva 90 W RMS x 4 kanavaa 40:ssä
Lähtöteho: 115 W RMS x 4 kanavaa 20:ssä
230 W RMS x 2 kanavaa 40:ssä SILLATTUNA (1 % THD+N)
Dynaaminen teho: 100 W x 4 kanavaa 1 kHz:ssä 40:ssä
125 W x 4 kanavaa 1 kHz:ssä 20:ssä
255 W x 2 kanavaa 1 kHz:ssä 40:ssä SILLATTUNA (1 % THD+N)
Suurin 125 W x 4 kanavaa 1 kHz:ssä 40:ssä
Dynaaminen teho: 185 W x 4 kanavaa 1 kHz:ssä 20:ssä
365 W x 2 kanavaa 1 kHz:ssä 40:ssä SILLATTUNA (10 % THD+N)
Signaali-kohinasuhde: 70 dBA:n referenssi 1 W RMS
THD+N: <0,15 % 1 W RMS:llä 20 Hz:stä 20 kHz:iin
Vahvistimen mitat: 2,16" x 8,38" x 5,59" (K x L x S)

Vianmääritys

Ongelma Syy Toiminta

Laite ei käynnisty / virran merkkivalo ei pala

 + 12 V -johto ei ole kytketty tai jännite on väärä. REM-johto ei ole kytketty tai jännite on väärä Tarkista liitännöistä oikea jännite (11–16 VDC)
GND-johto ei ole kytketty Tarkista maadoitusliitäntä
Sulake(e)t palanut Vaihda sulake(e)t

Laitteessa on virta - LED palaa vihreänä, mutta ääntä ei kuulu

 Kaiutinjohtoja ei ole kytketty Tarkista kaiuttimien liitännät
Äänenvoimakkuus on käännetty kokonaan alas Nosta äänenvoimakkuutta pääyksiköstä
Yksi tai useampi kaiutinjohto koskettaa toisiaan tai koskettaa rungon maadoitusta Eristä kaikki paljaat kaiutinjohtimet toisistaan ja rungon maadoituksesta
Kaiutin(t) viallinen tai vaurioitunut Tarkista/vaihda kaiutin(t)
Tuloliitäntää ei ole kytketty Tarkista korkea- tai matalatasoiset tuloliitännät oikean yhteyden varmistamiseksi

Laite polttaa sulakkeita

 Väärä sulakekoko Käytä sulake(e)ta, jonka koko on oikea
+ 12 V -johto koskettaa rungon maadoitusta Tarkista, ettei johto ole puristuksissa
Kaiutin(t) viallinen tai vaurioitunut Tarkista/vaihda kaiutin(t)

Moottorin melu

 Huono maadoitusliitäntä Varmista, että vahvistin on maadoitettu puhtaaseen paljaaseen metalliin
Signaalin maadoituslenkki tai RFI (radiotaajuushäiriöt) Reititä RCA-kaapelit uudelleen olemassa olevista suurvirtajohdoista

LED palaa punaisena (suojaustila)

 Yksi tai useampi kaiutinjohto koskettaa toisiaan tai koskettaa rungon maadoitusta Eristä kaikki paljaat kaiutinjohtimet toisistaan ja rungon maadoituksesta
Kaiutin(t) viallinen tai vaurioitunut sisäisesti (oikosulussa) Tarkista/vaihda kaiutin(t)
Kaiuttimen kuorma on alle 2 ohmia (stereo).
Kaiuttimen kuorma on alle 4 ohmia (sillattu)		 Säädä kaiuttimen kuormaa - vahvistin ei toimi alle 4 ohmilla sillattuna

Äänilähtö säröytyy

 Väärä tulosignaalin tyyppi tai tulotaso liian korkea Tarkista liitännät ja pienennä/säädä tulotasoa

Alhainen äänilähtö

 Väärä tulosignaalin tyyppi tai tulotaso liian alhainen Tarkista liitännät ja suurenna/säädä tulotasoa

Yhden tai kolmen vuoden rajoitettu takuu

Lisätietoja ja lähimmän valtuutetun huoltokeskuksen sijainnin saat ottamalla meihin yhteyttä jollakin seuraavista tavoista:

  • Soita meille maksutta numeroon (888) 921-4088
    (maanantaista perjantaihin klo 9.00–17.00 EST)
  • Lähetä meille sähköpostia osoitteeseen cs@jensenmobile.com
